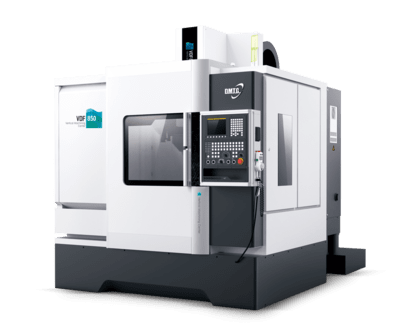

Вертикальный обрабатывающий центр DMTG VDF850
Вертикальный обрабатывающий центр VDF850 предназначен для фрезерных работ высокой точности, сверлильных, расточных и множества других операций в заготовках из цветных металлов, стали и чугуна. Станок способен обработать отверстия, пазы или особые непрерывные изогнутые высокой сложности. Помимо выполнения различных металлообрабатывающих операций без переустановки детали, конструкция станка и система ЧПУ способны выполнять различные операции одновременно по 3 осям (при установке поворотного стола одновременно по 4-м осям). Также возможна работа с подкачкой информации с внешнего устройства (карты памяти и по RS232) для выполнения программы с большим количеством кадров.
Станина, рабочий стол, координаты

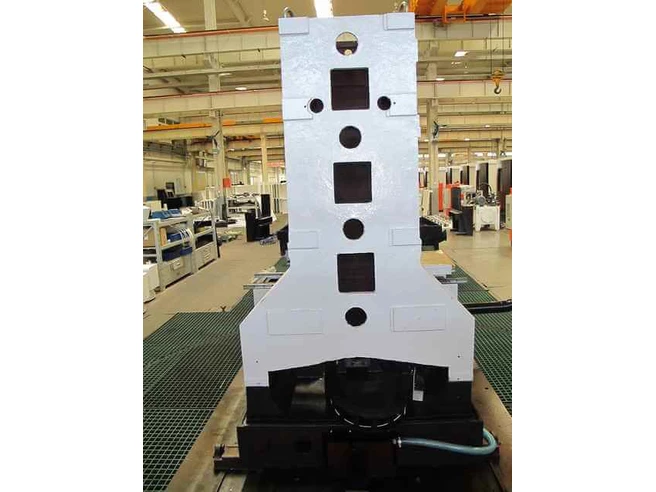

Цельнолитая станина дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокую точность.

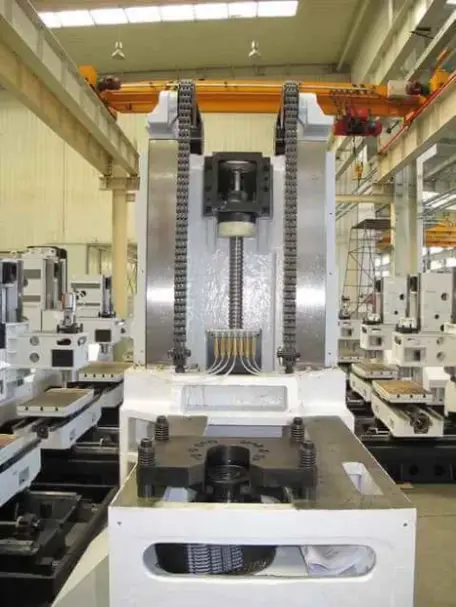

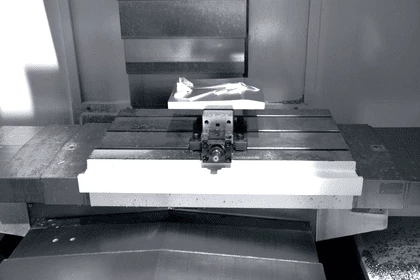

Габаритные размеры рабочего стола станка составляют 1000х500 мм. Скорость перемещения по направляющим скольжения осей X, Y, Z составляет 20 м/мин. Перемещение по Х, Y, Z – 850, 510, 510 мм соответственно. Применение системы централизованной смазки направляющих и гайки ШВП (производства Тайвань) увеличивает ресурс и снижает трудоемкость обслуживания. Телескопическая защита значительно уменьшает количество стружки, скапливающейся на направляющих и ШВП.

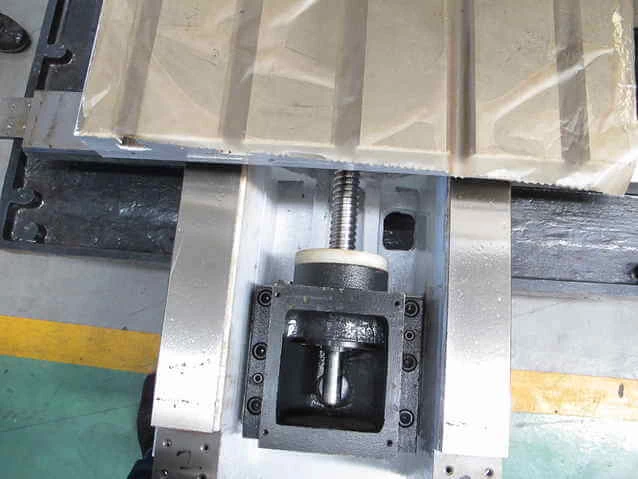

Сервомодули, находящиеся в электрошкафу, управляют серводвигателями Fanuc, передавая задание на перемещение, и контролируют позицию по оптической шине FSSB. ШВП и серводвигатель соединены гибкой сильфонной муфтой, тем самым обеспечивается высокая эффективность и минимальный люфт, точная передача вращательного момента привода и высокая динамика перемещения.
Установка 4-й координаты расширяет возможности механической обработки на станке. Использование задней бабки позволяет обрабатывать длинные заготовки с использованием спиральной интерполяции и переменного шага.
Шпиндель
Высокоточный скоростной шпиндель с подшипниками NSK (2 сверху, 3 снизу) в течение длительного срока эксплуатации гарантирует точность обработки. Зубчатый ремень снижает шум и вибрации при работе на высоких оборотах. В качестве устройства главного привода используется двигатель шпинделя (7,5/11 кВт FANUC). Передаточное отношение шкивов составляет 1:1, что позволяет реализовывать функцию жесткого нарезания резьбы посредством сервошпинделя. Применение устройства разгрузки позволяет не подвергать подшипники шпинделя нагрузкам от пневмоцилиндра при смене инструмента.
Прочее
16-позиционный инструментальный магазин зонтичного типа позволяет производить смену инструмента по кратчайшему направлению. Во время смены происходит обдув конуса шпинделя сухим воздухом для очистки хвостовика инструмента и отверстия конуса, и перед установкой нового выбранного инструмента.
Стружкосборник шнекового типа, тележка под стружку, система освещения рабочего стола, система подачи СОЖ в зону резания входят в стандартную комплектацию станка. Перемещаемый бак СОЖ с индикацией уровня облегчает очистку СОЖ от стружки и ее замену.
Кабинетная защита зоны резания позволит избежать загрязнения рабочего места. Сепаратор СОЖ позволяет сохранять рабочие свойства охлаждающей жидкости в течение длительного времени. Высокопроизводительный насос СОЖ вымывает стружку из зоны резания и помогает эффективно отводить тепло от режущего инструмента. Теплообменник электрошкафа позволяет отводить избыток тепла.
Применение
Обрабатывающий фрезерный центр VDF-850 эксплуатируется на предприятиях различных отраслей промышленности и успешно используется в изготовлении высококачественных штампов и пресс-форм различных типоразмеров.
Мы ценим ваше время и доверие, поэтому стремимся сделать процесс оплаты максимально удобным и прозрачным. После оформления заказа через наш сайт с вами свяжется менеджер для подтверждения и уточнения заказа.
Возможные способы оплаты:- наличными
- банковским переводом;
- предоплата;
- лизинг от партнеров;
- кредит от партнеров.
После подтверждения заказа мы отправим вам счёт на оплату. В нём будут указаны все необходимые реквизиты для оплаты. Вы можете оплатить заказ в течение 3 дней после получения счёта.
Если у вас возникли вопросы или проблемы с оплатой, пожалуйста, свяжитесь с нами по телефону или электронной почте. Мы постараемся помочь вам как можно скорее.
Наша компания предлагает несколько вариантов доставки:
- Доставка по Пермскому краю;
- Доставка по России и СНГ;
- Самовывоз.
На все оборудование, поставляемое группой компаний Станкоинком, устанавливается гарантийный срок. В общем случае гарантийный срок составляет 12 месяцев, если другое не указано заводом-изготовителем.
При приобретении оборудования оформляется гарантийный талон, в котором указаны условия гарантии и гарантийный срок.
Подробнее о гарантии| Базовая комплектация | Опции |
| 1. Магазин инструментов «барабанного» типа | 1. Магазин инструментов «манипуляторного типа» |
| 2. Шнековый транспортер удаления стружки | 2. Транспортер стружки пластинчатого типа |
| 3. Защитные кожуха кабинетного типа | 3. Сопла для смыва стружки |
| 4. Система автоматической смазки | 4. Устройство охлаждения шпинделя |
| 5. Набор инструмента для обслуживания станка | 5. Кондиционер электрошкафа |
| 6. Тележка для сбора стружки | 6. Высокоскоростной шпиндель |
| 7. Лампа освещения рабочей зоны | 7. ШВП производства Тайвань |
| 8. Лампа индикации состояния станка | 8. Линейные направляющие THK |
| 9. Порт связи RS-232, порт USB | 9. Устройство измерения инструмента Renishaw TS-27R |
| 10. Теплообменник электрошкафа | 10. Контроль закрытия рабочей зоны |
| 11. Фундаментные проставки | 11. Устройство подачи СОЖ под высоким давлением |
| 12. Документация на русском языке | 12. Воздушный пистолет для обдува заготовки |
| 13. Водяной пистолет для смыва стружки | |
| 14. Интерполируемый поворотный стол (Тайвань), управляемый от ЧПУ диаметр 200 мм | |
| 15. Анкерные болты | |
|
16. Сепаратор СОЖ |
