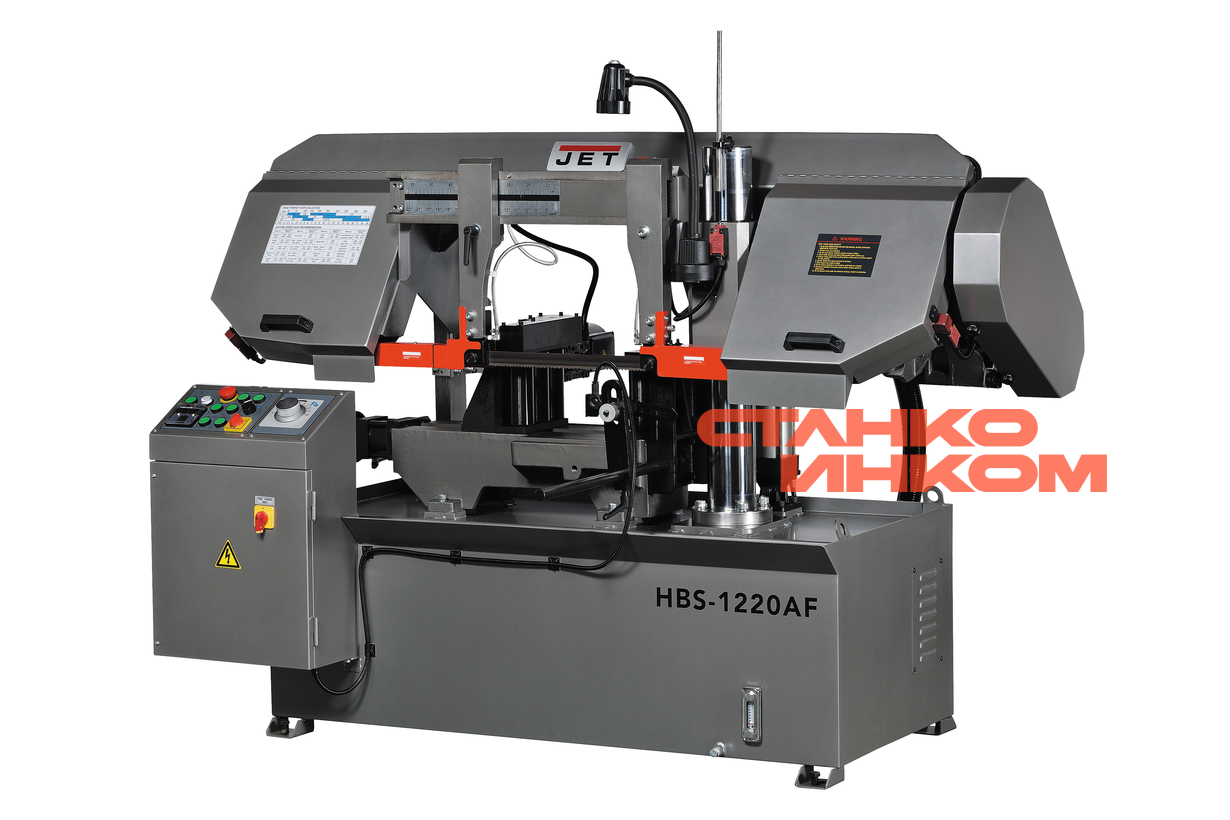

Колонный ленточнопильный станок Jet HBS-1220AF

Автоматический ленточнопильный станок JET HBS-1220AF 400V двухстоечный станок для отрезки труб, профилей и заготовок сплошного сечения из черных и цветных металлов. Колонная схема обеспечивает более производительное резание и усилие подачи. Мощный двигатель предназначен для работы в режиме длительной нагрузки.

Преимущества

• Высокопроизводительный ленточнопильный станок для отрезки заготовок в автоматическом режиме
• Колонная схема обеспечивает более производительное резание и усилие подачи
• Мощный двигатель предназначен для работы в режиме длительной нагрузки
• Мощный редуктор для длительного срока службы
• Комбинированные подшипниковые узлы направляющих полотна
• Легкая регулировка высоты подъема рамы
• Мощное усилие гидравлической губки обеспечивает надежную фиксацию заготовки
• Легкое управление, циклические операции
• Встроенная система подвода СОЖ
• Подвижная губка тисков управляется гидроцилиндром
• Оснащен механизмом автоматической подачи заготовки
• Длина отрезаемой заготовки регулируется перемещением индукционного датчика с винтом микроподачи

Видео обзор работы оборудования

Особенности

• станок-автомат;
• конструкция колонного типа;
• ременная передача, обеспечивающая работу в 4-х режимах скорости движения полотна;
• рабочее полотно шириной 34 мм;
• система гидравлики;
• гидравлические тиски;
• автомат подачи заготовки в зону резания;
• система контроля длины отрезаемой заготовки;
• система подачи СОЖ.

Модель HBS-1220AF представляет собой ленточнопильный станок-автомат, предназначенный для серийного производства в промышленном масштабе. Конструкция станка позволяет выполнять большие объемы работы полного технологического цикла с минимальным участием оператора в работе оборудования. Станок используется для серийного реза заготовок под прямым углом. Максимально допустимый диаметр круглых заготовок составляет 300 мм, максимально допустимое сечение прямоугольных заготовок - 300х355 мм. Работа всех основных узлов и агрегатов станка обеспечивается наличием системы гидравлики. Консоль автоматически перемещается в вертикальном положении по двум колонам. Наличие гидроцилиндра позволяет регулировать с пульта скорость подачи консоли и прижимное усилие на обрабатываемую заготовку. Система управления позволяет добиться качества обработки при серийном производстве.

Станок HBS-1220AF оборудован гидравлическими тис, обеспечивающими надежную фиксацию заготовки. Подвижность губки регулируется работой гидроцилиндра. Для повышения производительности работ станок оснащен системой автоматической подачи заготовок в зону резания. Наличие датчика позволяет контролировать длину отрезаемой заготовки.

Ленточнопильный станок оснащен мощным электродвигателем – 2,2 кВт. Имеющийся в конструкции моторной группы редуктор позволяет работать двигателю в длительном режиме. Ременная передача обеспечивает вращение шкивов. Конструкция моторной группы позволяет менять скорость движения полотна в диапазоне 22,40,58 и 84 м/мин.

Консоль плавно подается в зону резания, имеет направляющие с комбинированными подшипниковыми узлами. Конструкция направляющих позволяет установить необходимый проход ленточного полотна, обеспечить позиционирование полотна в положении 90 0 к обрабатываемой заготовке. Качество реза и безопасность работы обеспечивается системой подачи СОЖ, осуществляемой непосредственно в зону резания. Вес оборудования составляет 700 кг.

Комплектация станка

• Биметаллическое ленточное полотно М42 34х1,1х3950 мм, 4/6 TPI
• Регулируемый концевой упор
• Автоматический выключатель окончания распила
• Гидравлическая система подъема-опускания пильной рамы
• Встроенная система подвода СОЖ
• Гидравлические быстрозажимные тиски
• Механизм автоматической подачи
