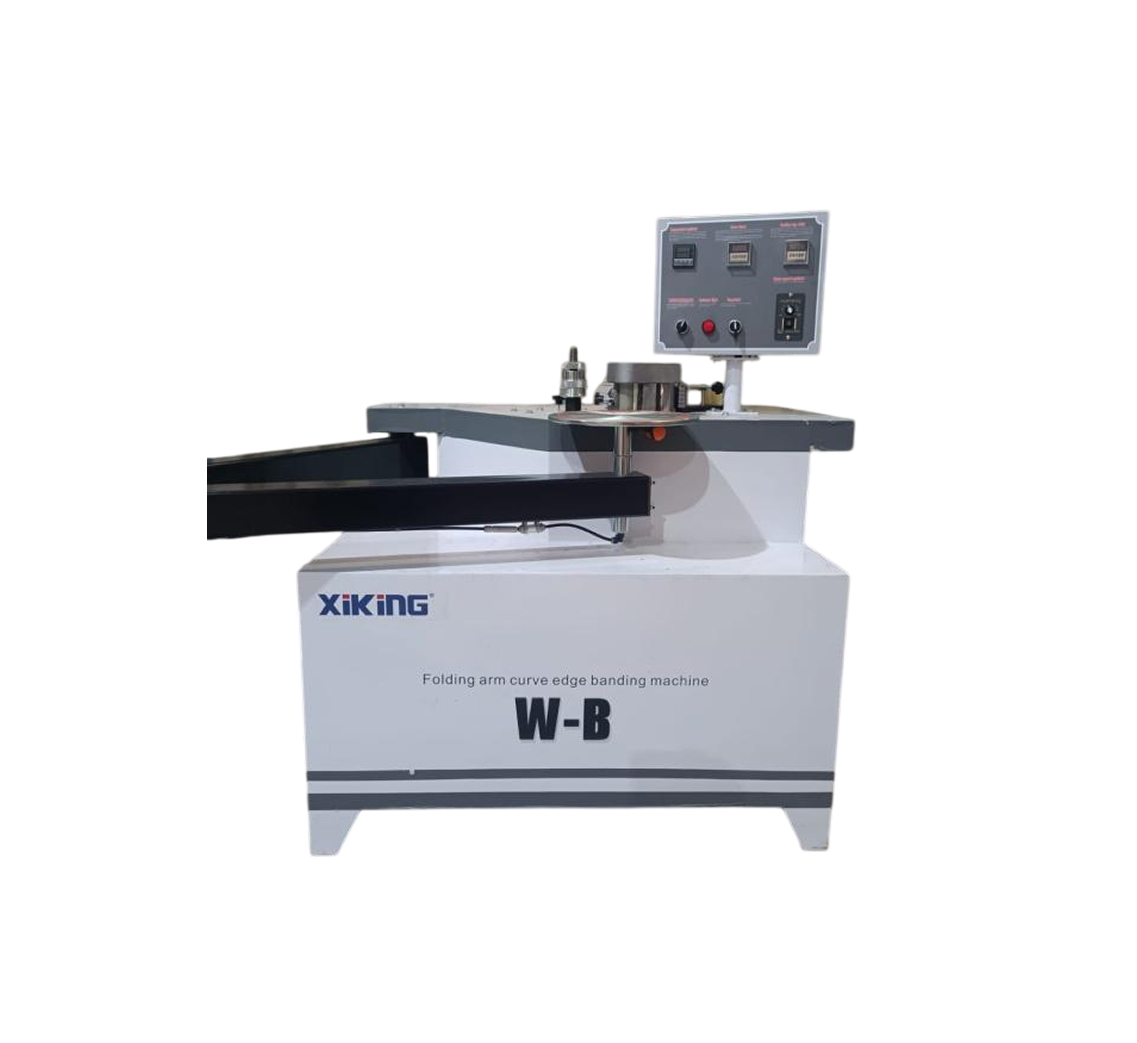

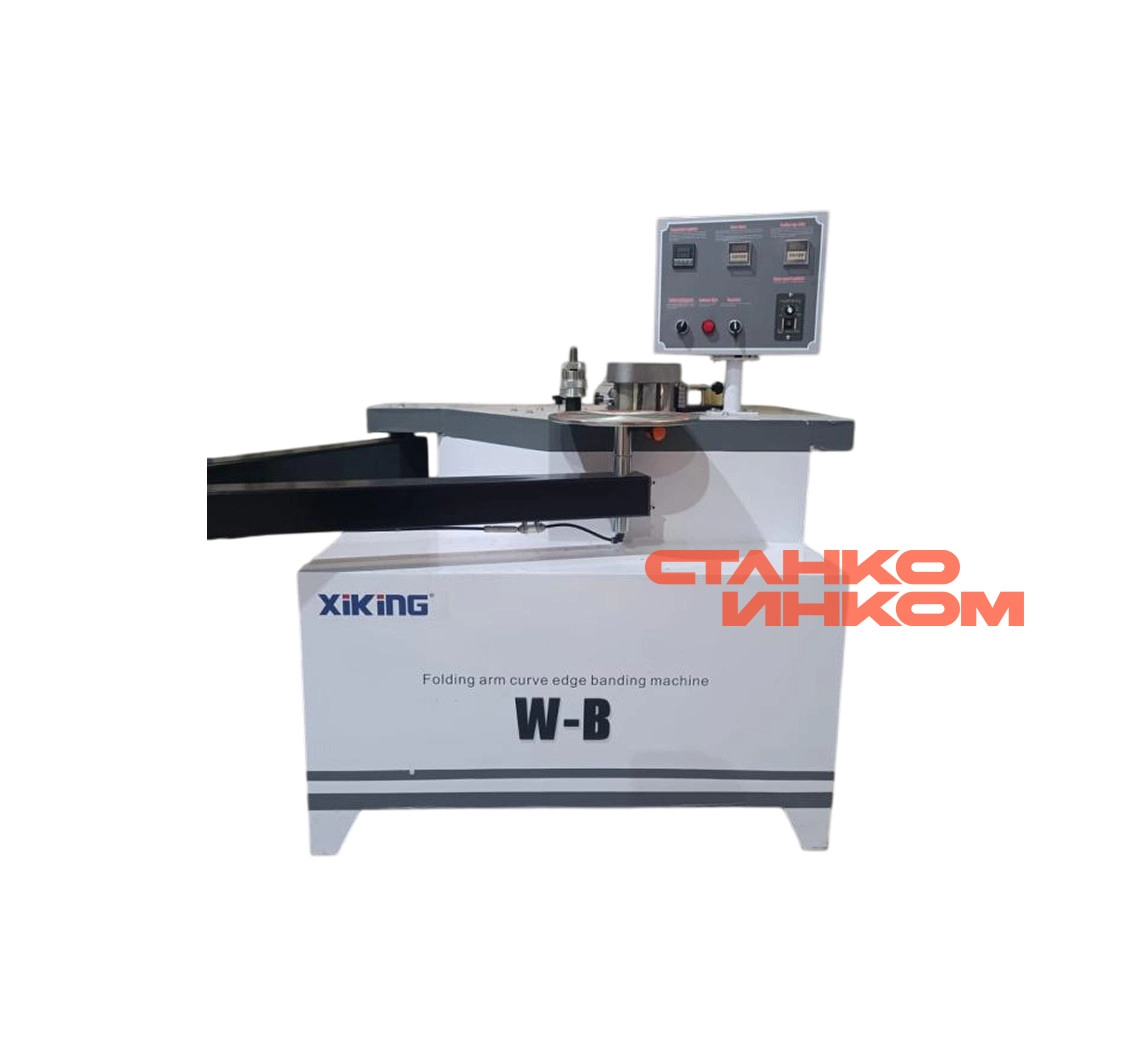

Кромкооблицовочный станок Xiking W-B

НАЗНАЧЕНИЕ:

Стационарный кромкооблицовочный станок c автоматической подачей кромочного материала. Главная особенность – это подвижный вакуумный столик, который позволяет без труда в одиночку приклеивать кромочный материал на крупногабаритные криволинейные и прямолинейные детали.
Предназначен для облицовывания деталей с прямой, круглой формой, а также с внутренними и внешними радиусами криволинейных заготовок.
В качестве облицовочного материала применяют ленту из ПВХ, АБС, меламина и натурального шпона. Станок оснащен 2 клеенаносящими роликами, что позволяет накладывать клей не только на поверхность кромочного материала, но и на заготовку. Это облегчает работу и помогает избежать брака при работе с деликатными кромками.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Мебельное производство: легко найдет свое применение на любых мебельных производствах, где требуется обрабатывать большое количество крупногабаритных криволинейных заготовок. В крупных цехах может использоваться в дополнение к автоматическому прямолинейному кромкооблицовочному оборудованию.

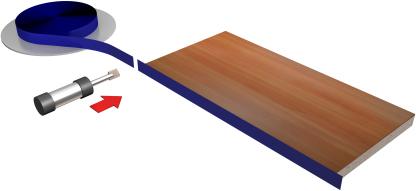

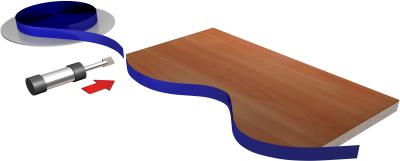

СХЕМА ОБРАБОТКИ:

 Особенности конструкции

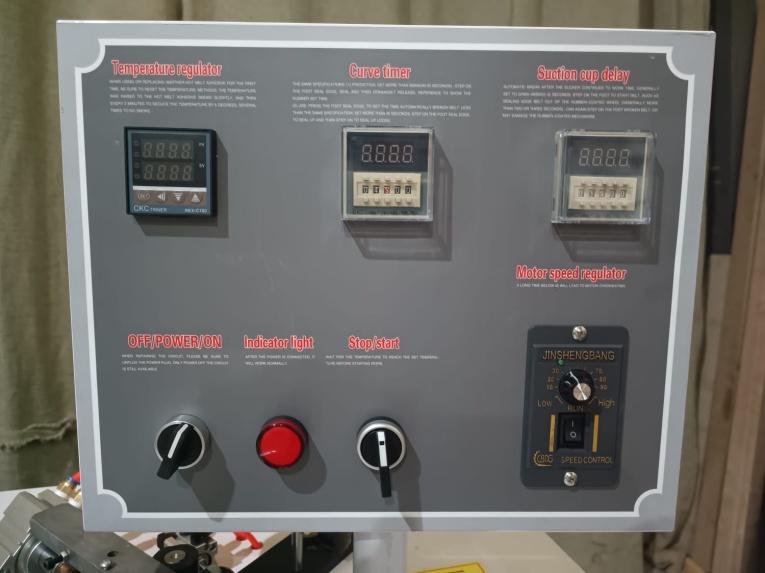

1. ПАНЕЛЬ УПРАВЛЕНИЯ

Отдельно вынесен пульт управления.
Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
2 счетчика:
- Первый установка длинны кромки;
- Второй установка времени работы вакуума.
Плавная регулировка скорости.

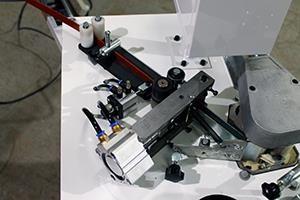

2. ПНЕВМАТИЧЕСКАЯ ГИЛЬОТИНА ДЛЯ ОБРЕЗКИ КРОМКИ

Работает от счетчика в автоматическом режиме и от педали в ручном

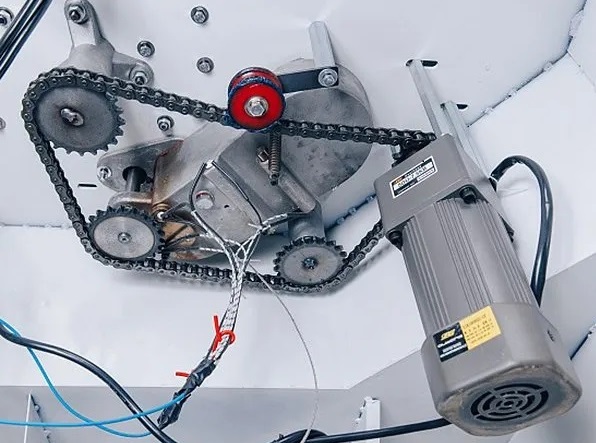

3. ПРИВОД ПОДАЧИ

Цепной привод подачи в сочетании с металлическими звездочками - надежное решение в долговечности работы узла.

Работа привода обеспечена надежным двигателем переменного тока.

Нагревательные тэны легкодоступны для обслуживания.

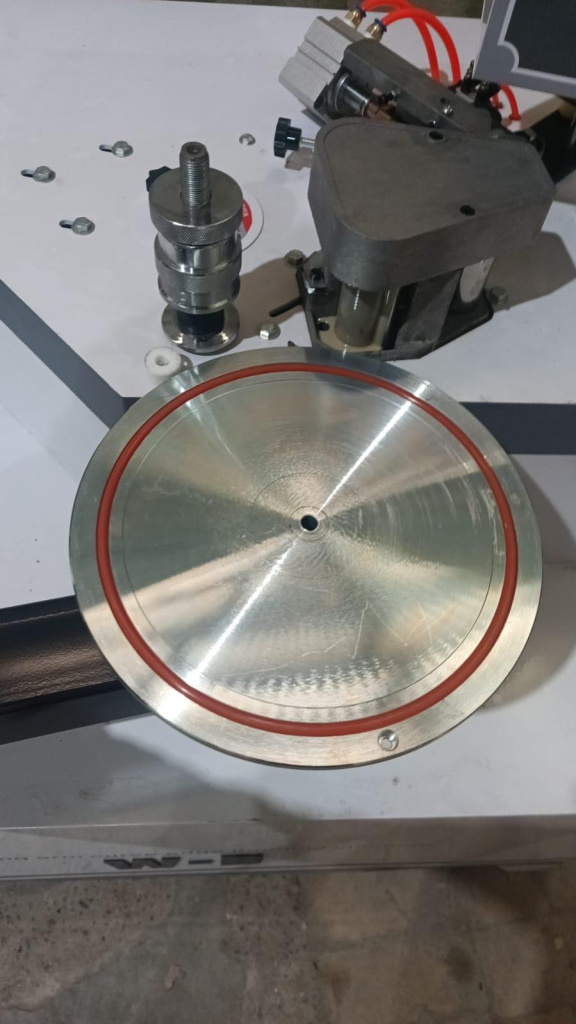

4. РАБОЧИЙ СТОЛ

Круглый рабочий стол диаметром 300 мм закреплен на перемещающейся двухсегментной опоре.

Максимальное расстояние от клеенаносящего вала до цента стола 2440 мм.
Это позволяет качественно обрабатывать большие заготовки одним оператором.

Заготовка фиксируется на рабочем столе с помощью вакуума.

5. Два клеенаносящих вала обеспечивают качественное приклеивание кромки на прямолинейных и криволинейных деталях.

Клеевой бачок имеет нижнее расположение относительно клеенаносящих валов, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев. Излишки клея стекают в клеевой бачок. Исключено попадание клея на рабочий стол и агрегаты станка.

Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов и обеспечивает экономию клея

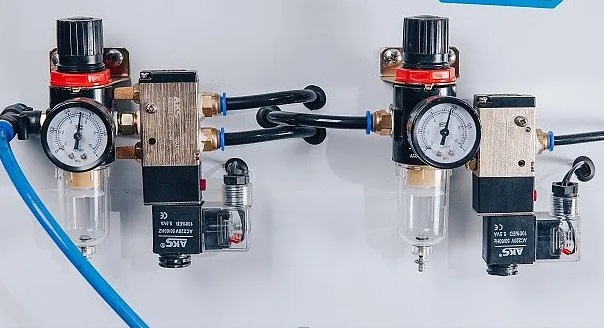

6. БЛОК ПОДГОТОВКИ ВОЗДУХА

Регулировка давления и точный контроль подачи воздуха.

Блок подготовки воздуха состоит из двух отдельных блоков:
- Первый управляет обрезкой (гильотина);
- Второй управляет вихревым обратным клапаном который создаёт вакуум на столе
