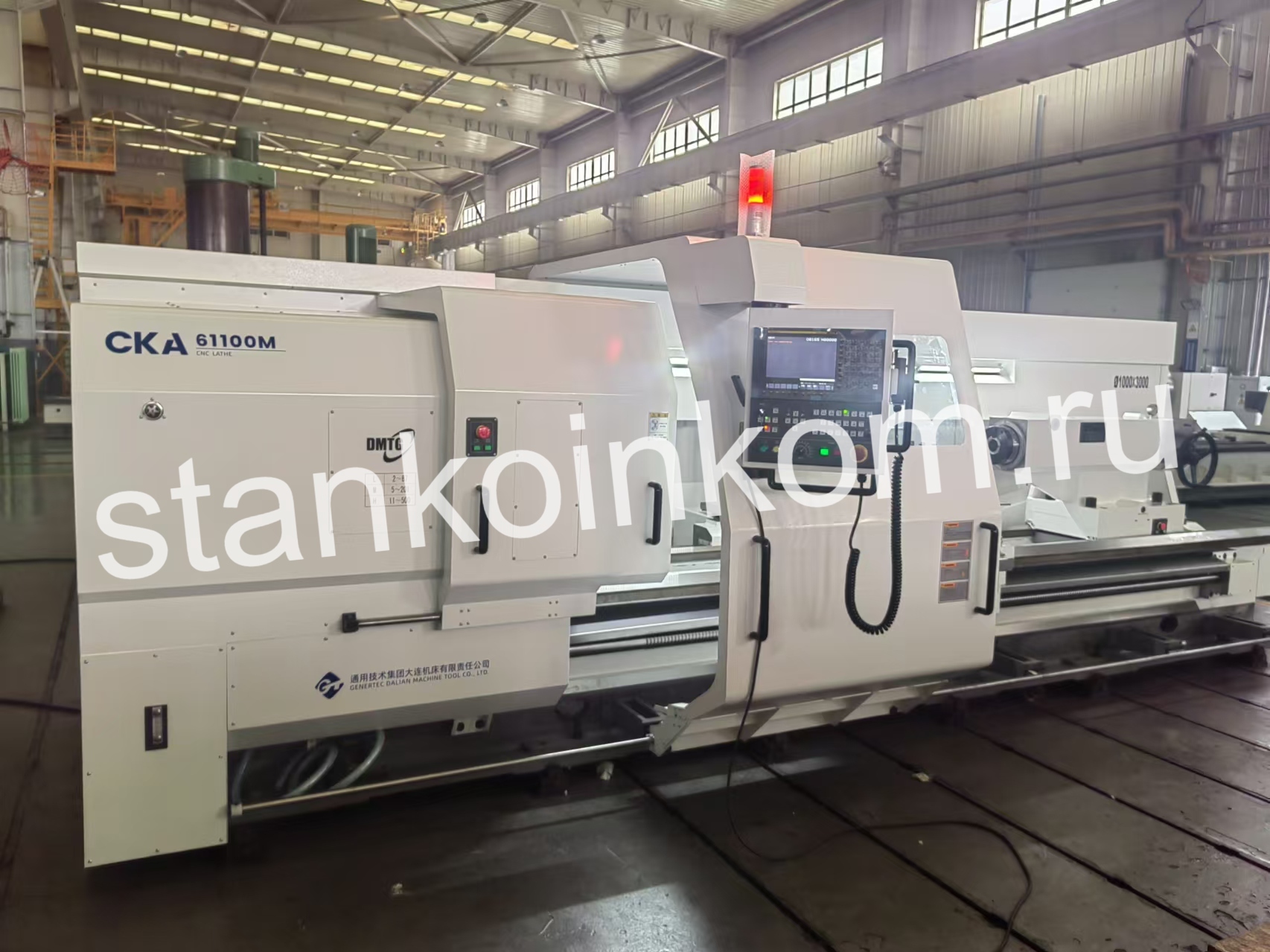

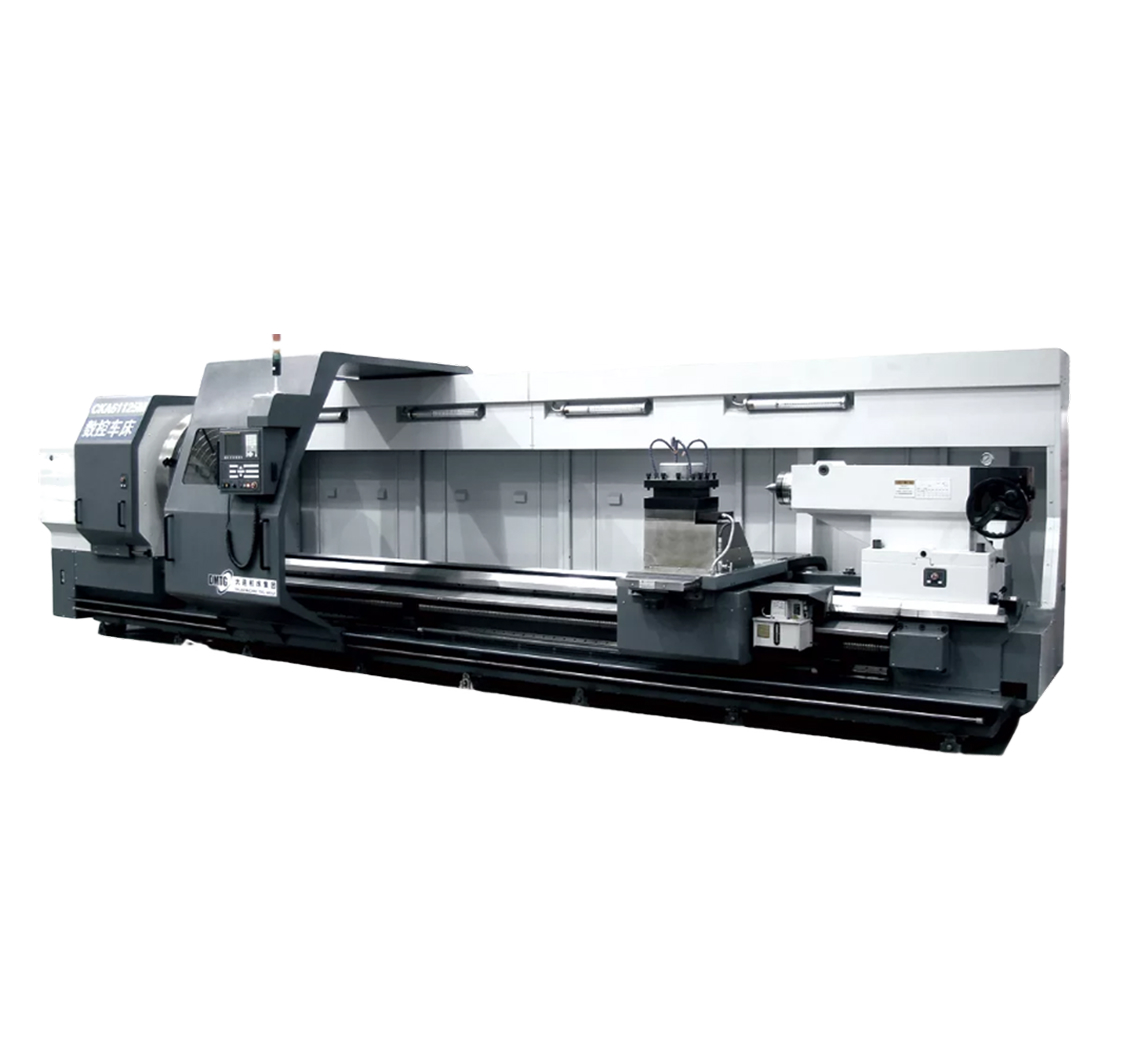

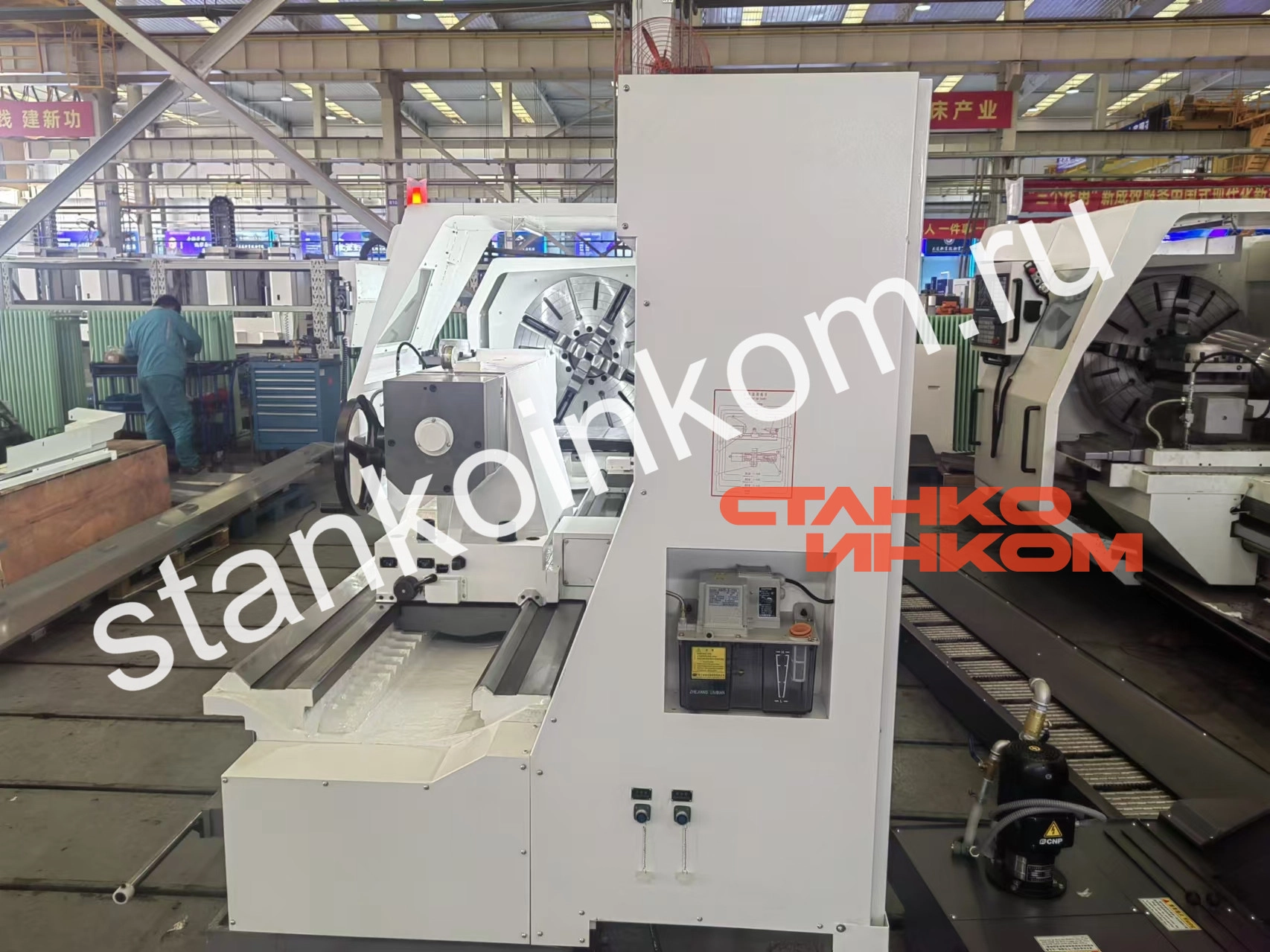

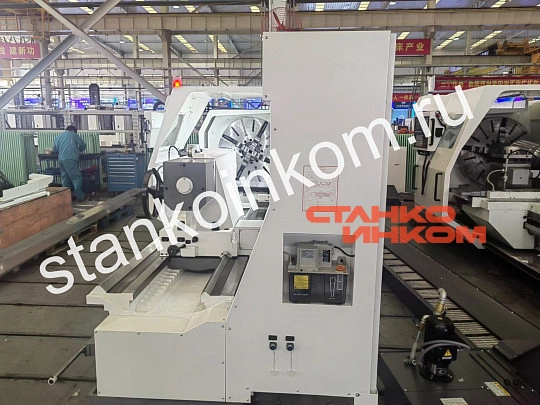

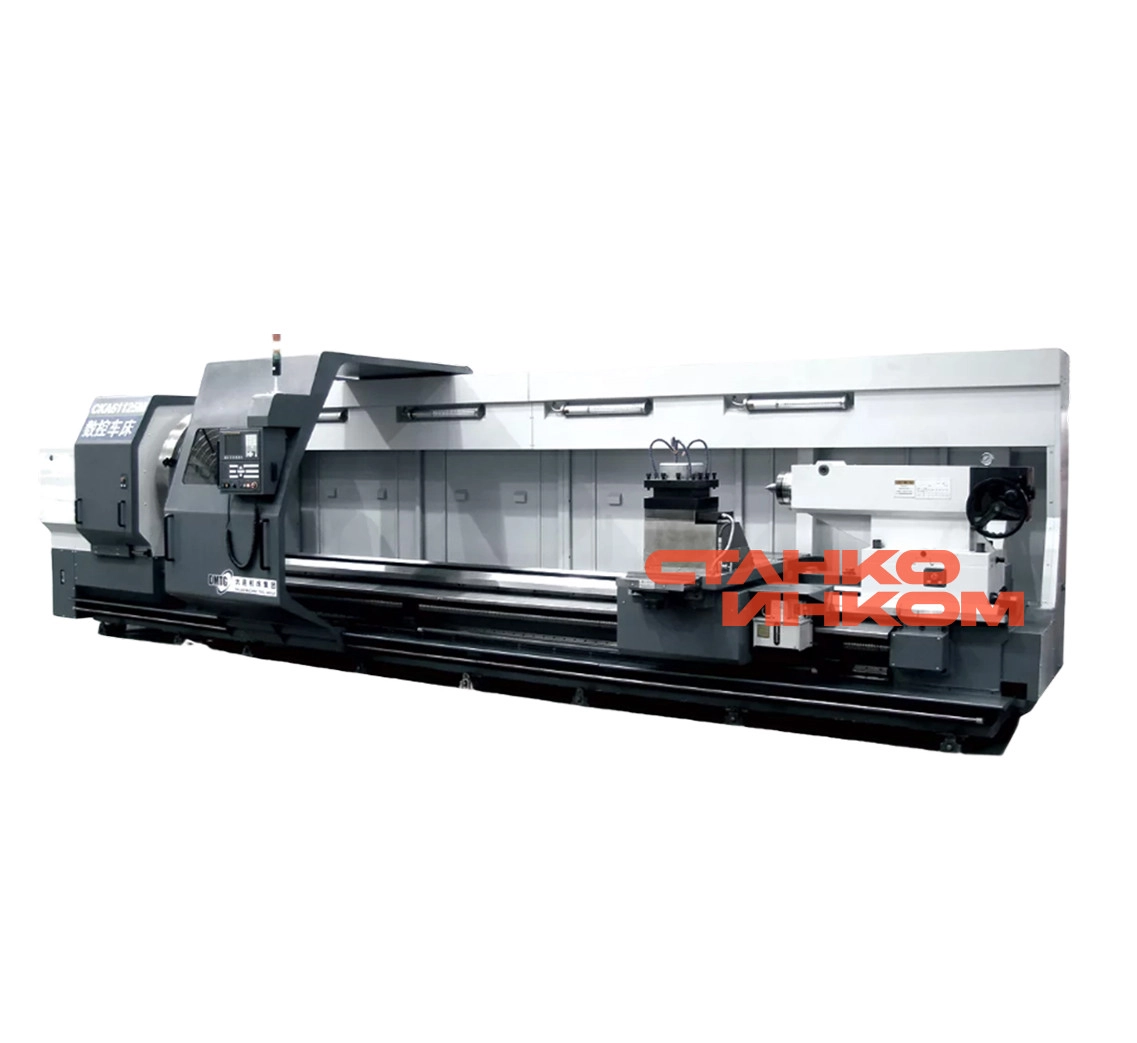

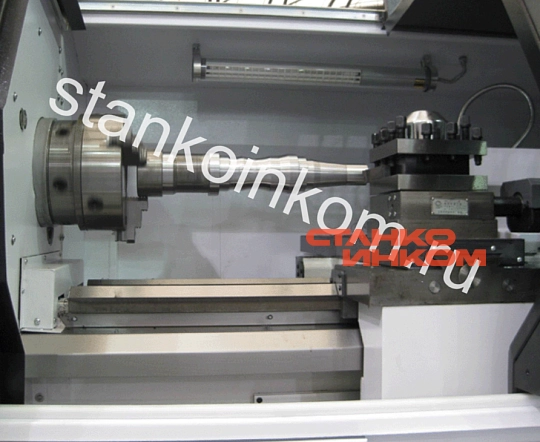

Токарный станок с ЧПУ DMTG CKE61100M
Токарные станки с ЧПУ серии CKE-M предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Станок является аналогом легендарного станка 16А50Ф3.
- Станки предназначены для силового точения — съем до 10 мм на сторону.
- Мощная цельнолитая станина с широкими направляющими обеспечивает высокую жесткость и виброустойчивость.

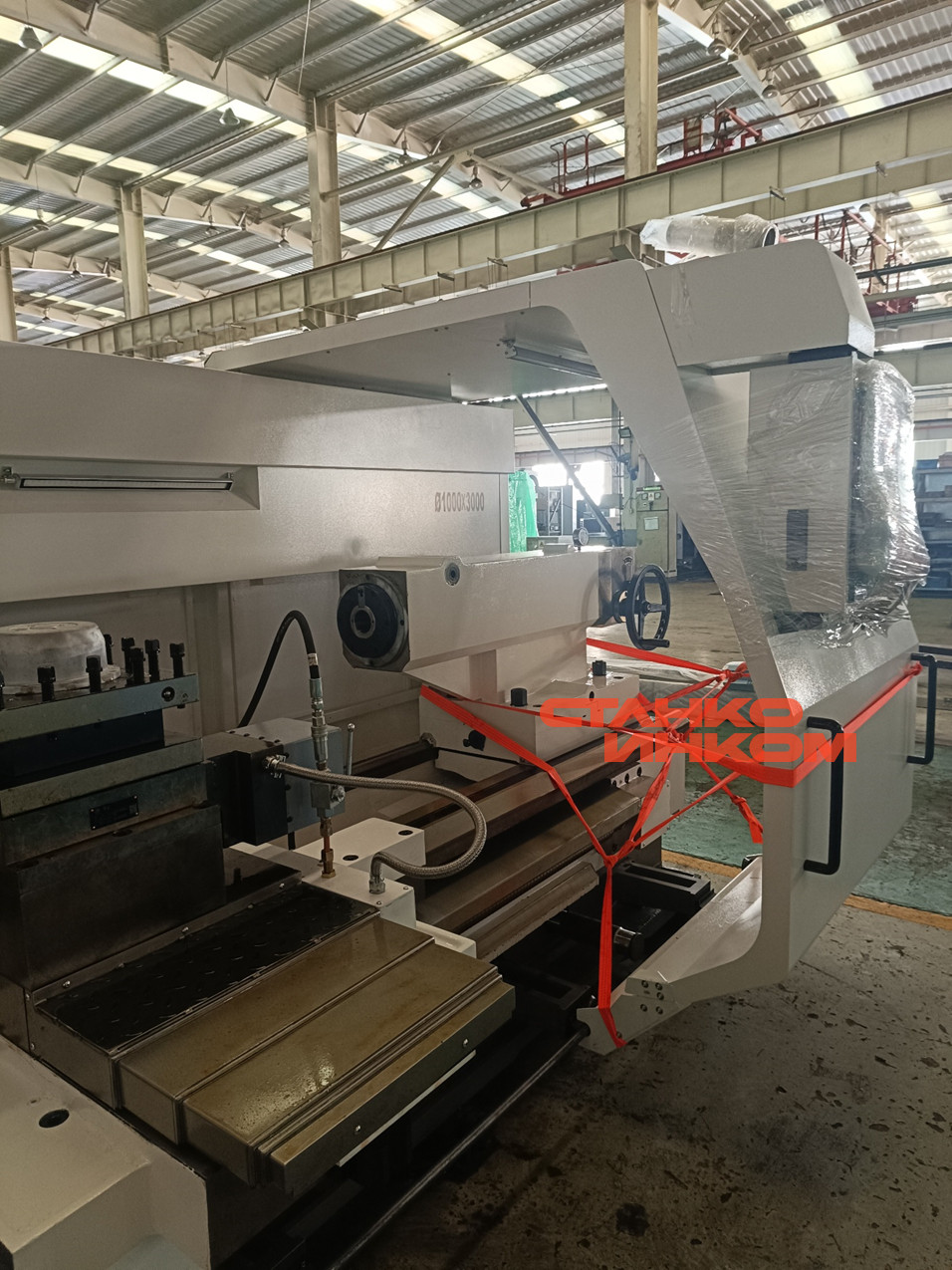

- На станке используется полузакрытая защита, отвечающая последним мировым тенденциям. При такой защите удобно загружать на станок крупногабаритные заготовки краном и выгружать готовые изделия.
- Мощный шпиндель с крутящим моментом до 6150 Нм.
- Закаленные отшлифованные направляющие со специальным покрытием Turcite-B для перемещения без износа и трения.
- Бесступенчатое регулирование скорости, переключение осуществляется системой ЧПУ.

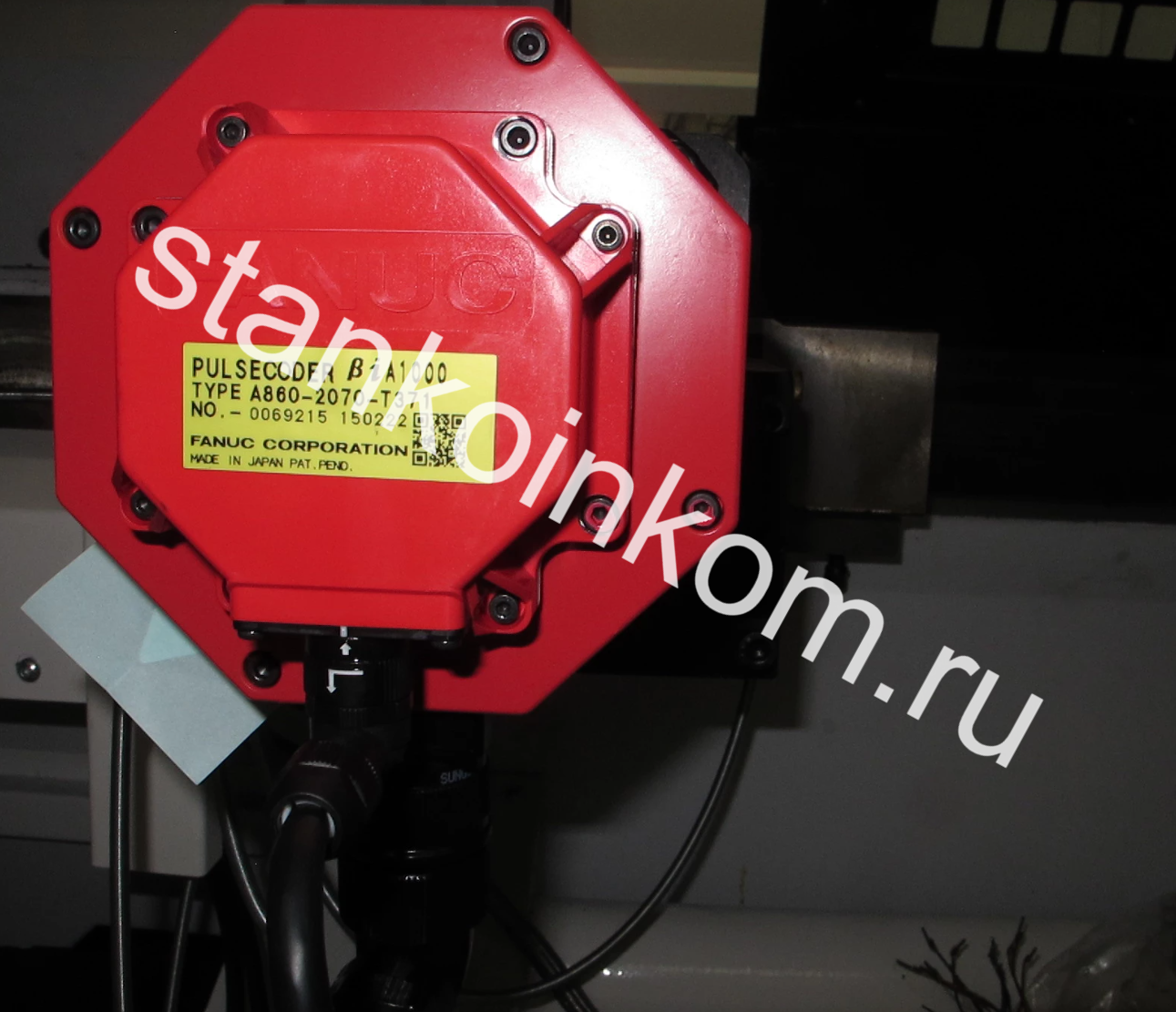

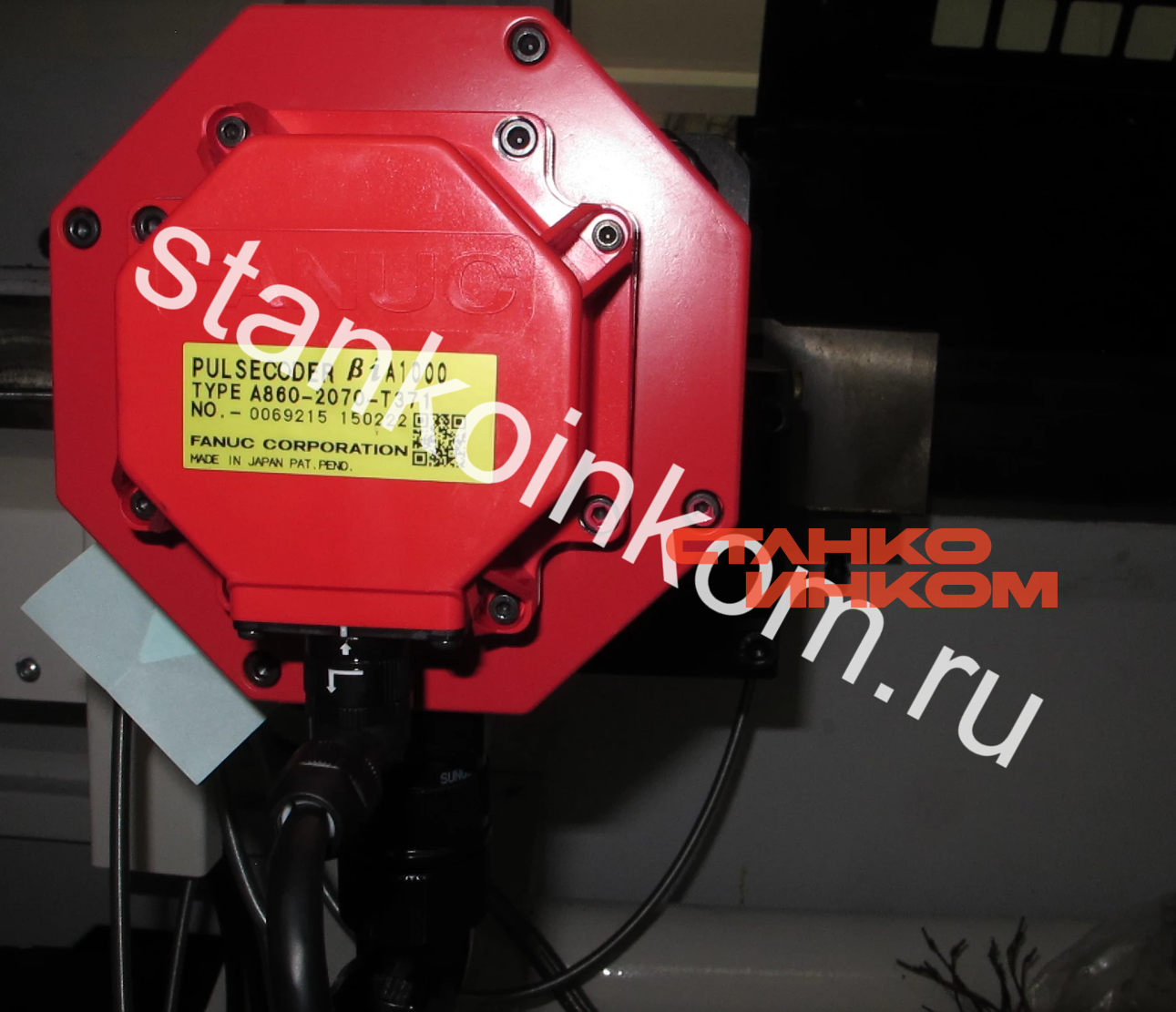

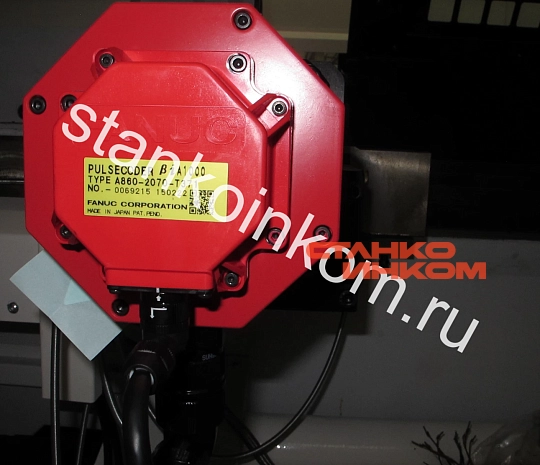

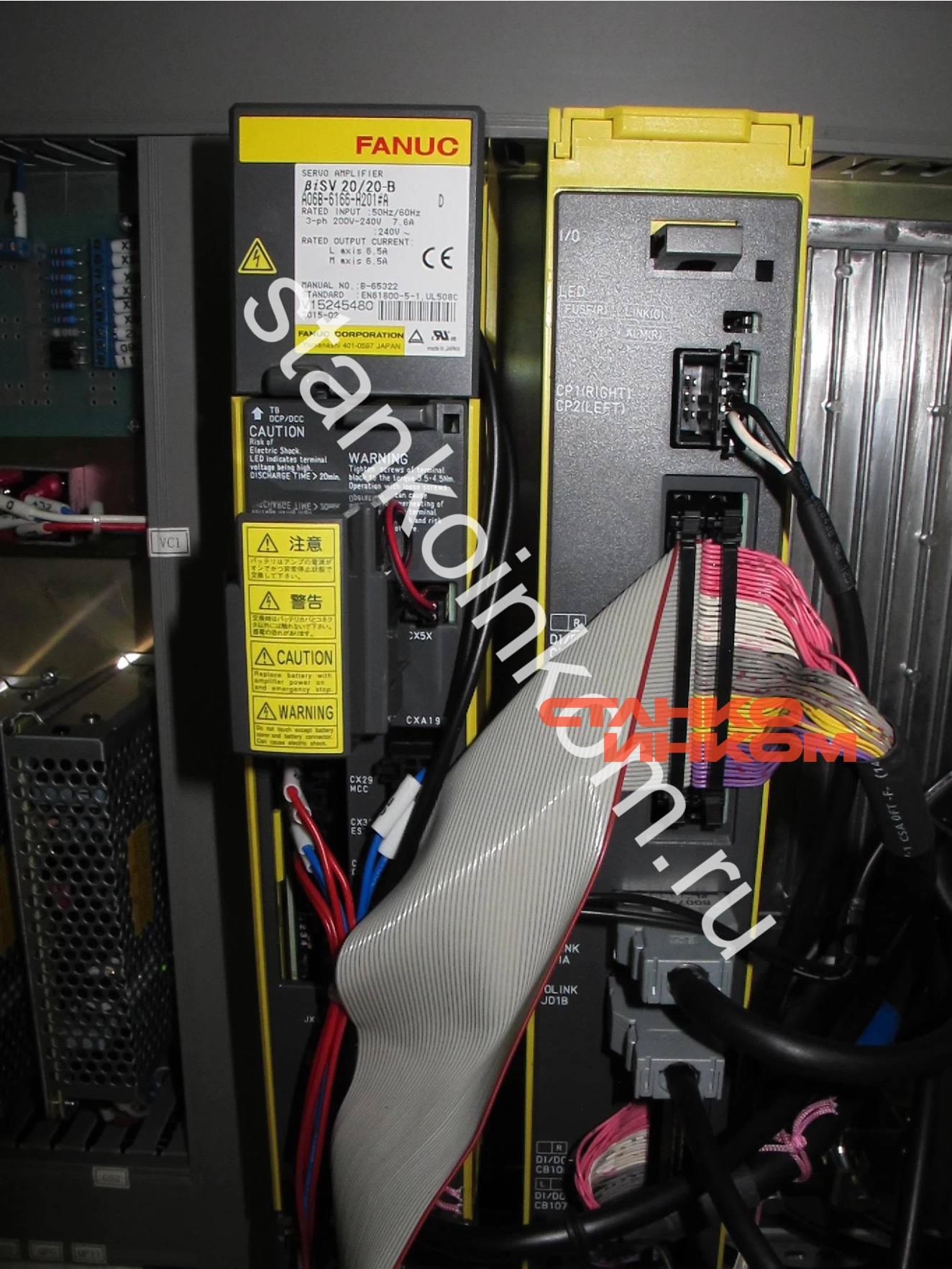

- Двигатели и привода Fanuc (Япония).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Токарные станки с ЧПУ серии CKE-M нашли широкое применение в тяжелом машиностроении. В основном применяются при черновой обдирке крупногабаритных деталей, где требуется силовое точение. Основное применение - изготовление валов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

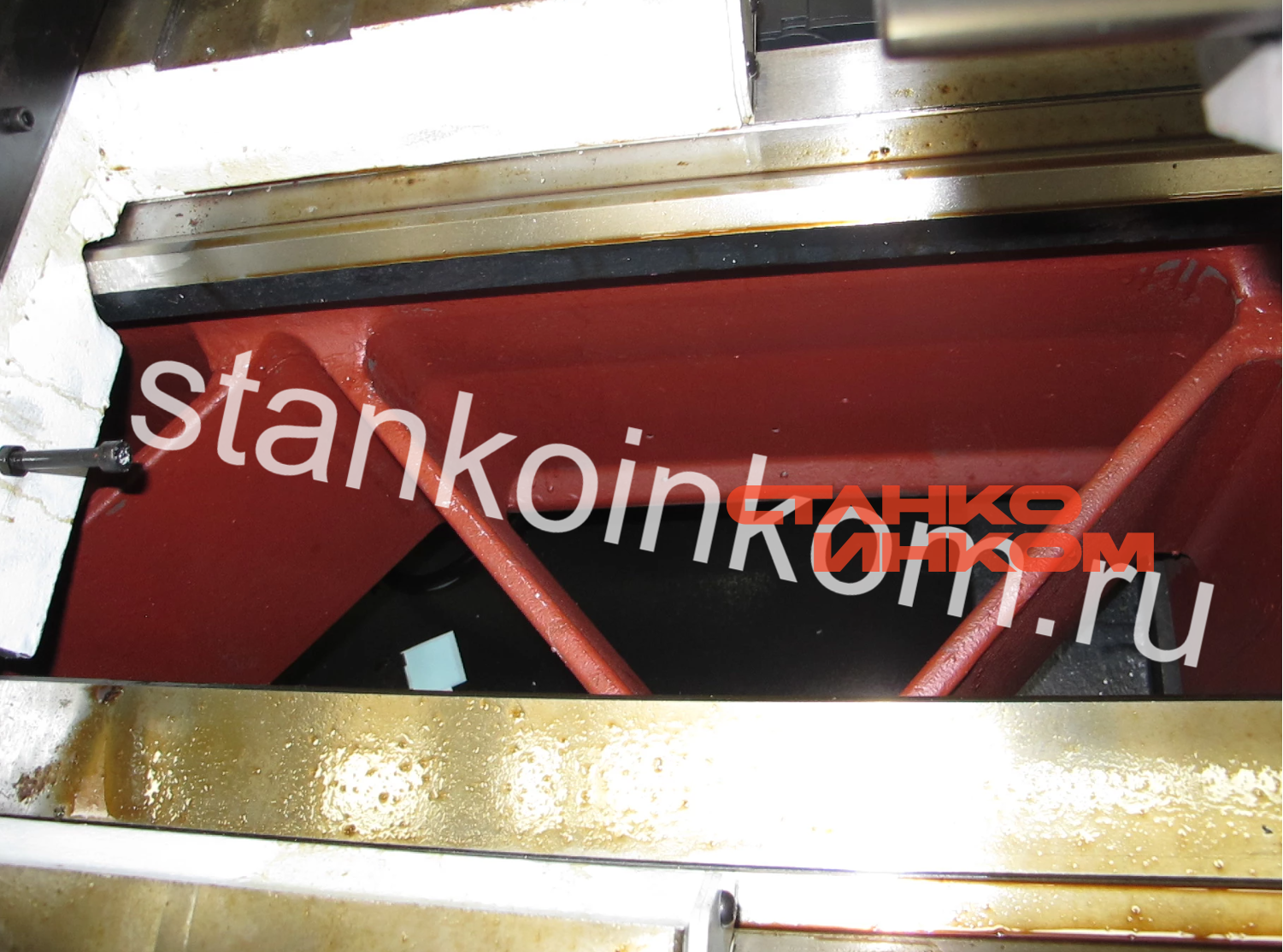

Станина.

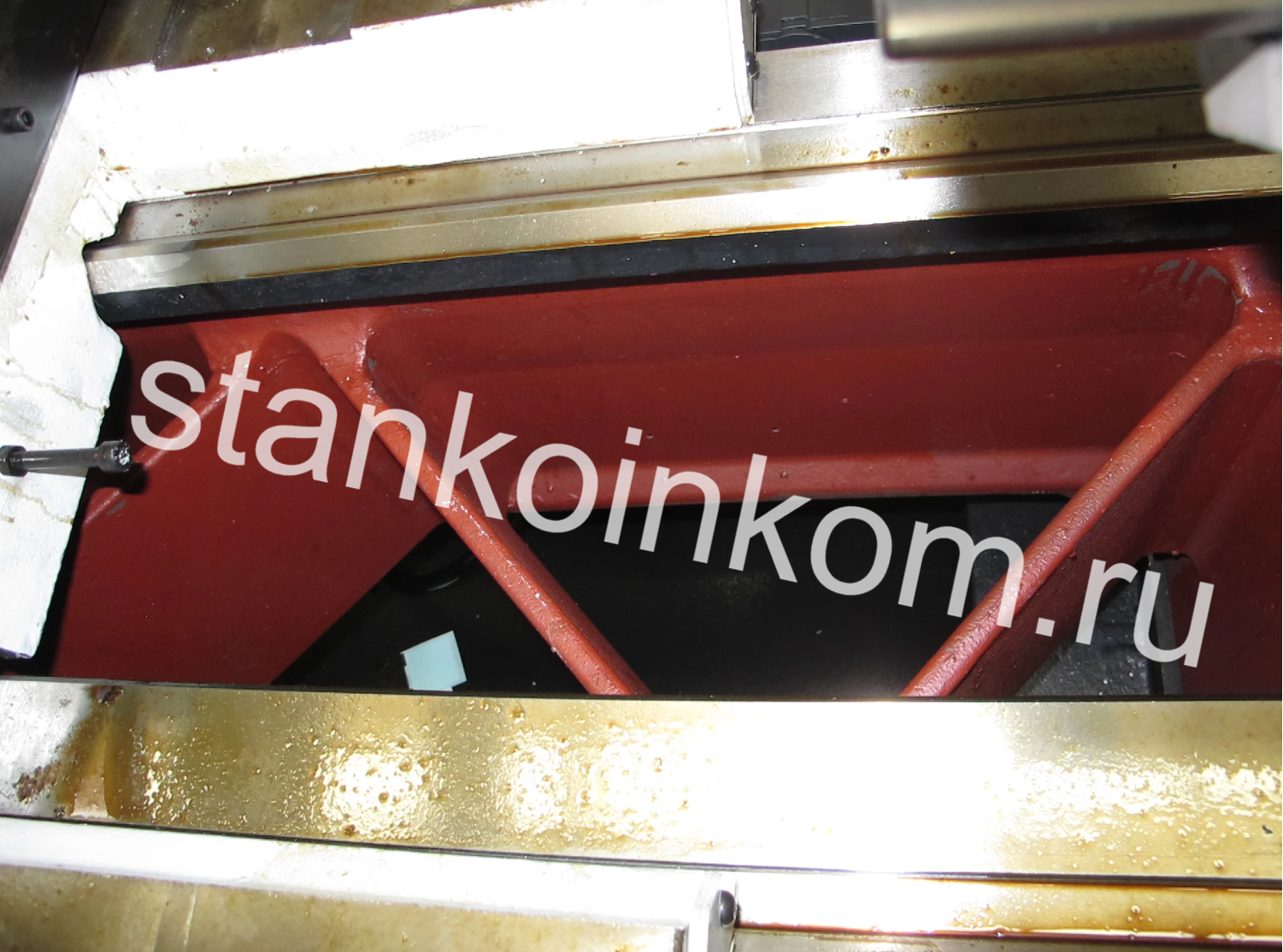

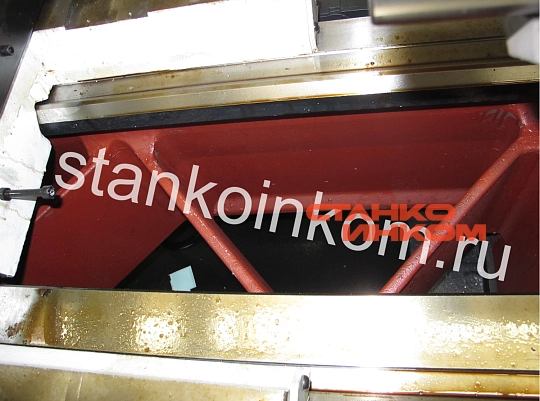

Мощная цельнолитая станина с широко разнесёнными направляющими и дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать большие нагрузки. Возможна обработка деталей массой до 8 т (при зажатии в центрах и люнетах).
Шпиндель.
Шпиндель с электрическим сервомотором. Подшипники шпинделя – NSK Япония, высокие показатели стабильности. Скорость шпинделя меняется автоматически в большом диапазоне скоростей.
Привод по осям.
Установлен точный планерный редуктор прямого подключения, вращающийся привод ШВП прямого подключения осуществляет высокоточное позиционирование.

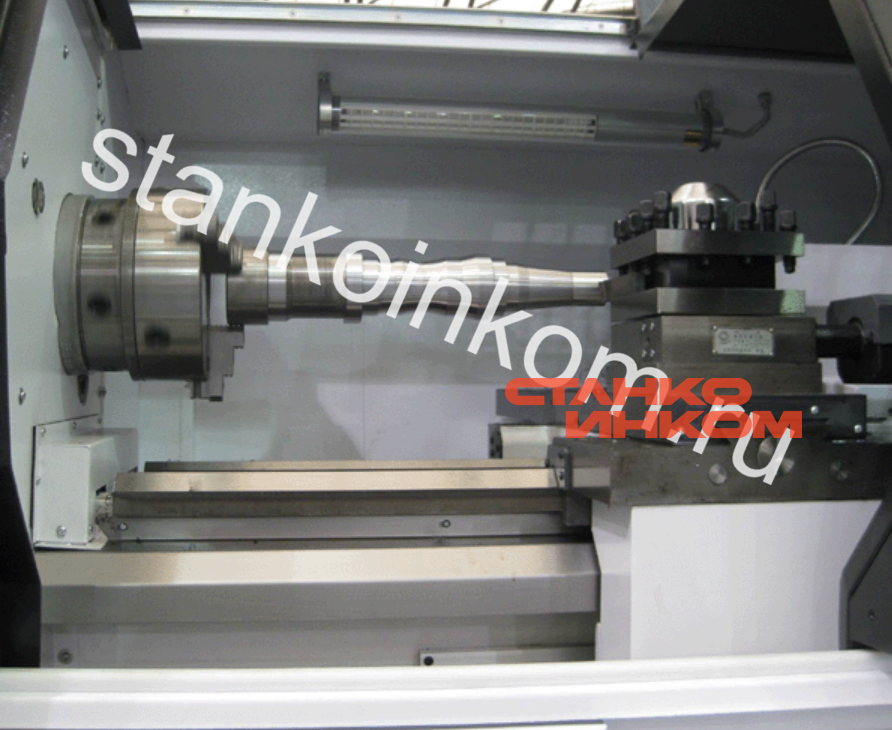

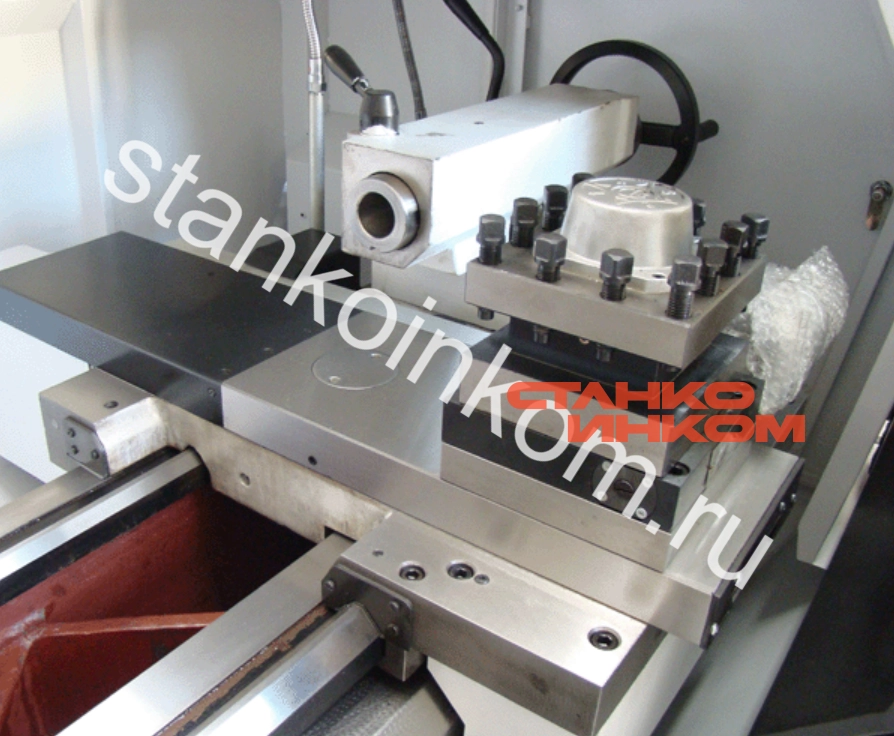

Резцедержатель.
На станке установлен резцедержатель с внутренним охлаждением и разбрызгиванием СОЖ, что повышает качество поверхности детали.
Задняя бабка.
На станке установлена мощная задняя бабка, перемещение осуществляется протягиванием по направляющим. Опционально возможно установить электрический привод перемещения.
Система ЧПУ

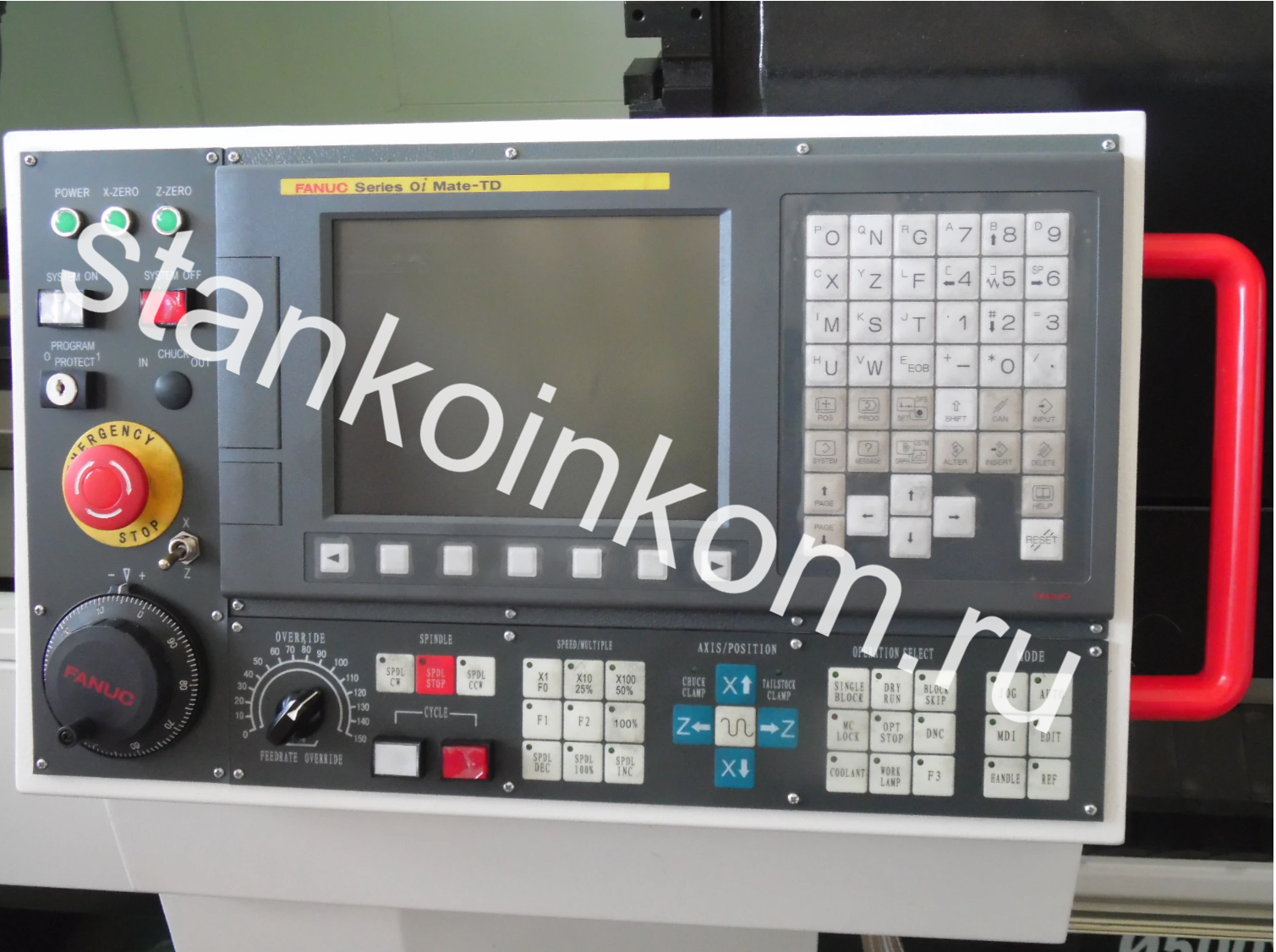

По требованию заказчика устанавливается система ЧПУ FANUC Oi - Mate TD (Япония) или SIEMENS 808D
- тип - замкнутый;
- количество осей управления – 2 + шпиндель (2D);
- автоматические циклы резания одновременно по двум координатам;
- учет времени обработки и счетчик деталей;
- программирование деталей и радиуса;
- память на 63 программы, таблица инструментов на 64 позиции.

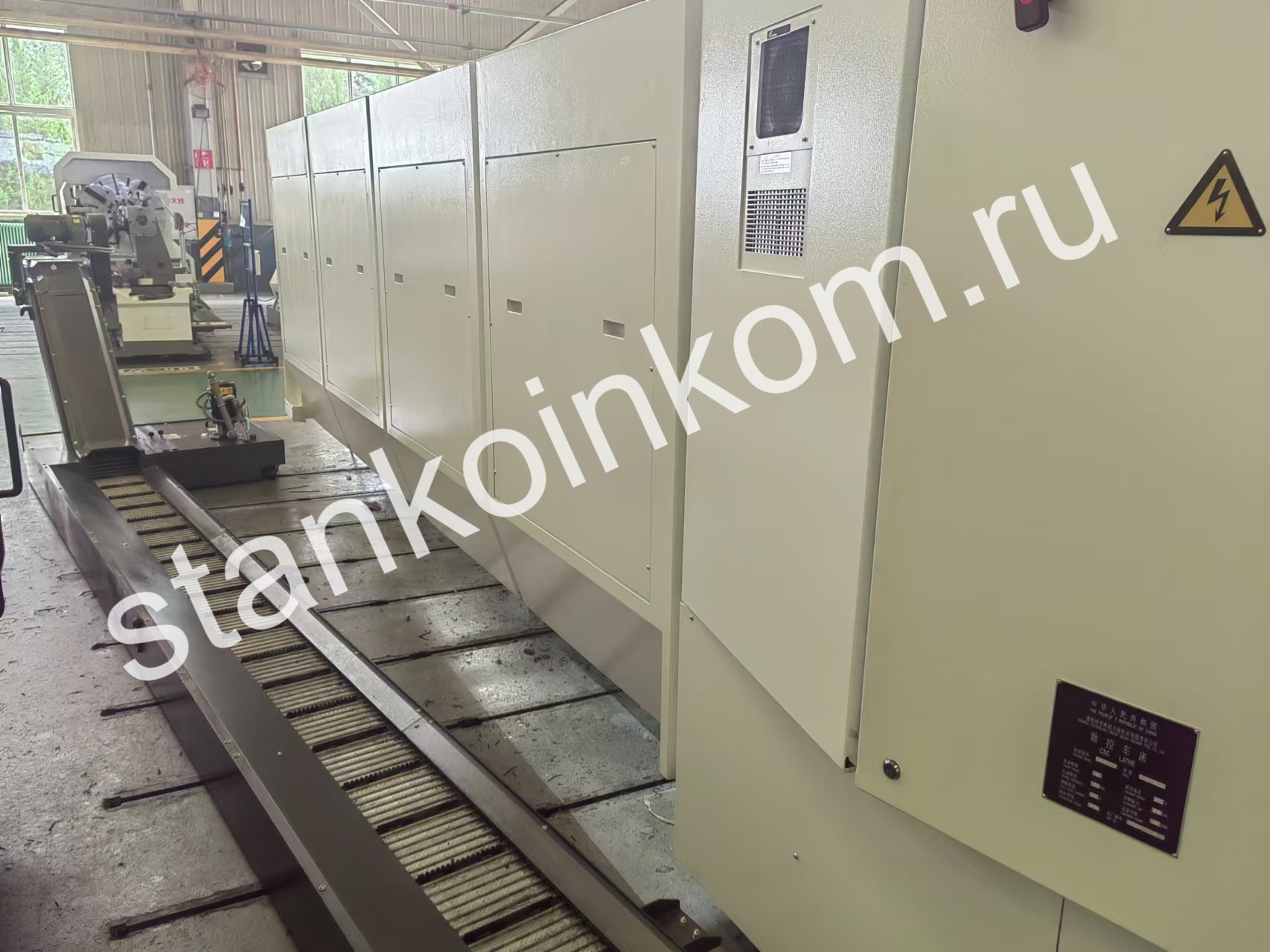

Транспортер для удаления стружки
Для удаления стружки установлен транспортер, производительностью 20 кг./мин.

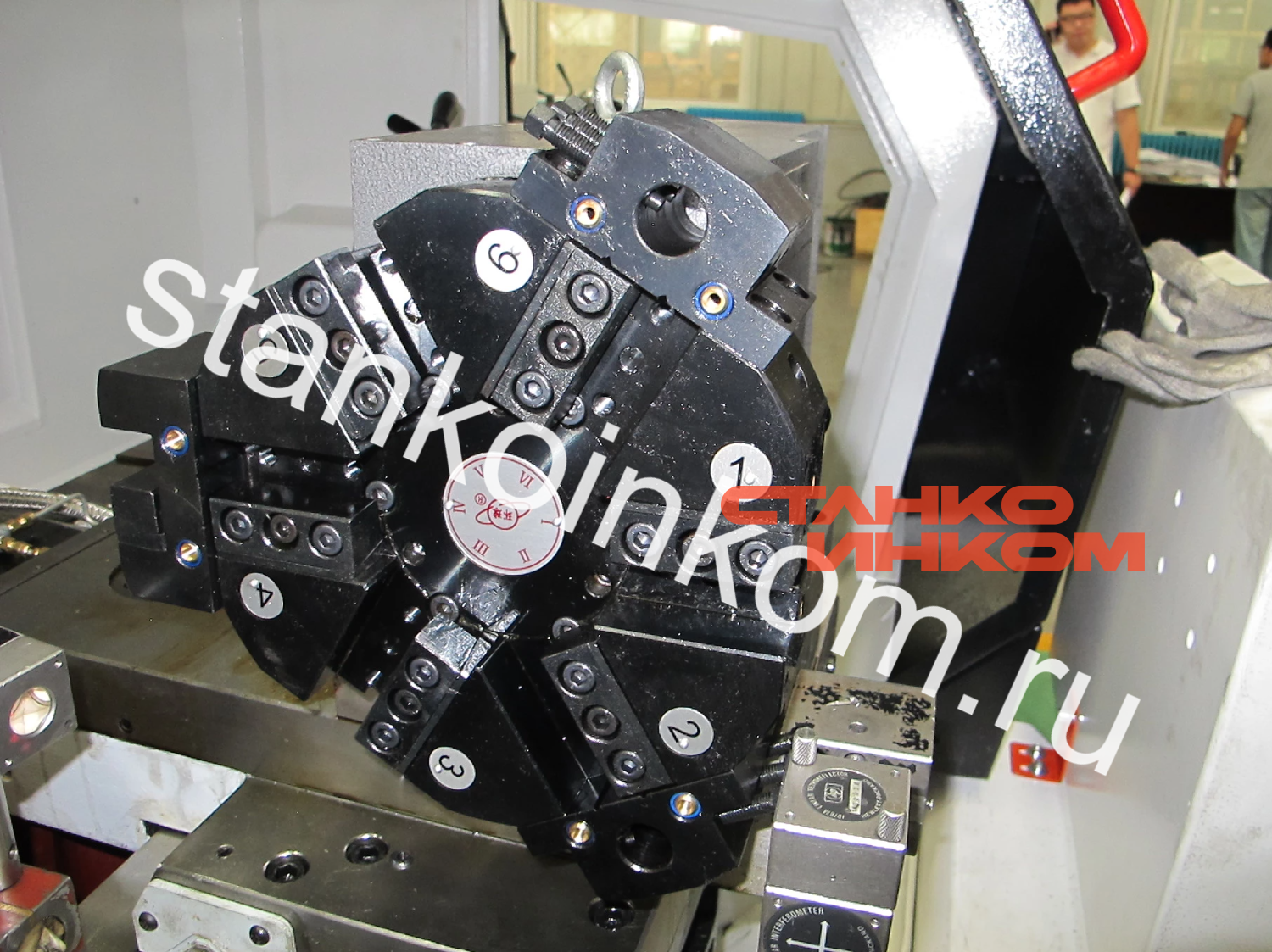

Револьверная головка.
- Система ЧПУ FANUC (Япония)

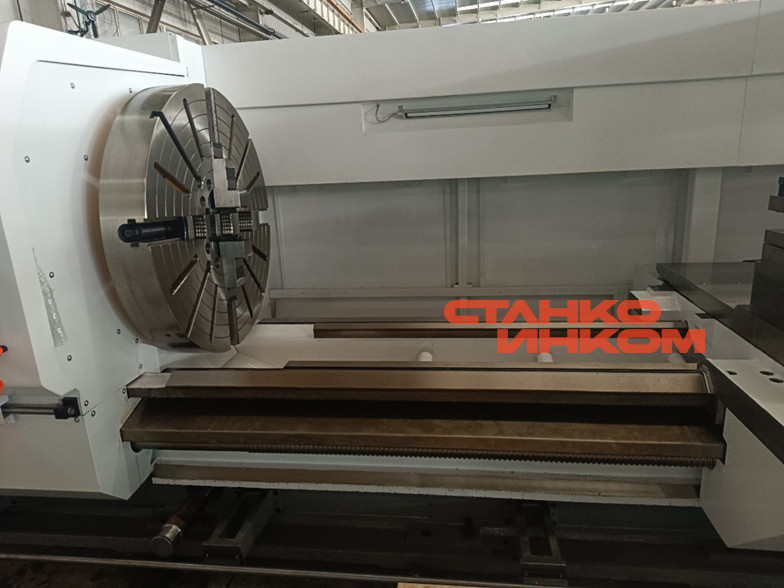

- 4-кулачковый механический патрон
- Механическая задняя бабка
- Неподвижный центр
- Местное освещение рабочей зоны
- Система подачи СОЖ
- Транспортер для удаления стружки с тележкой

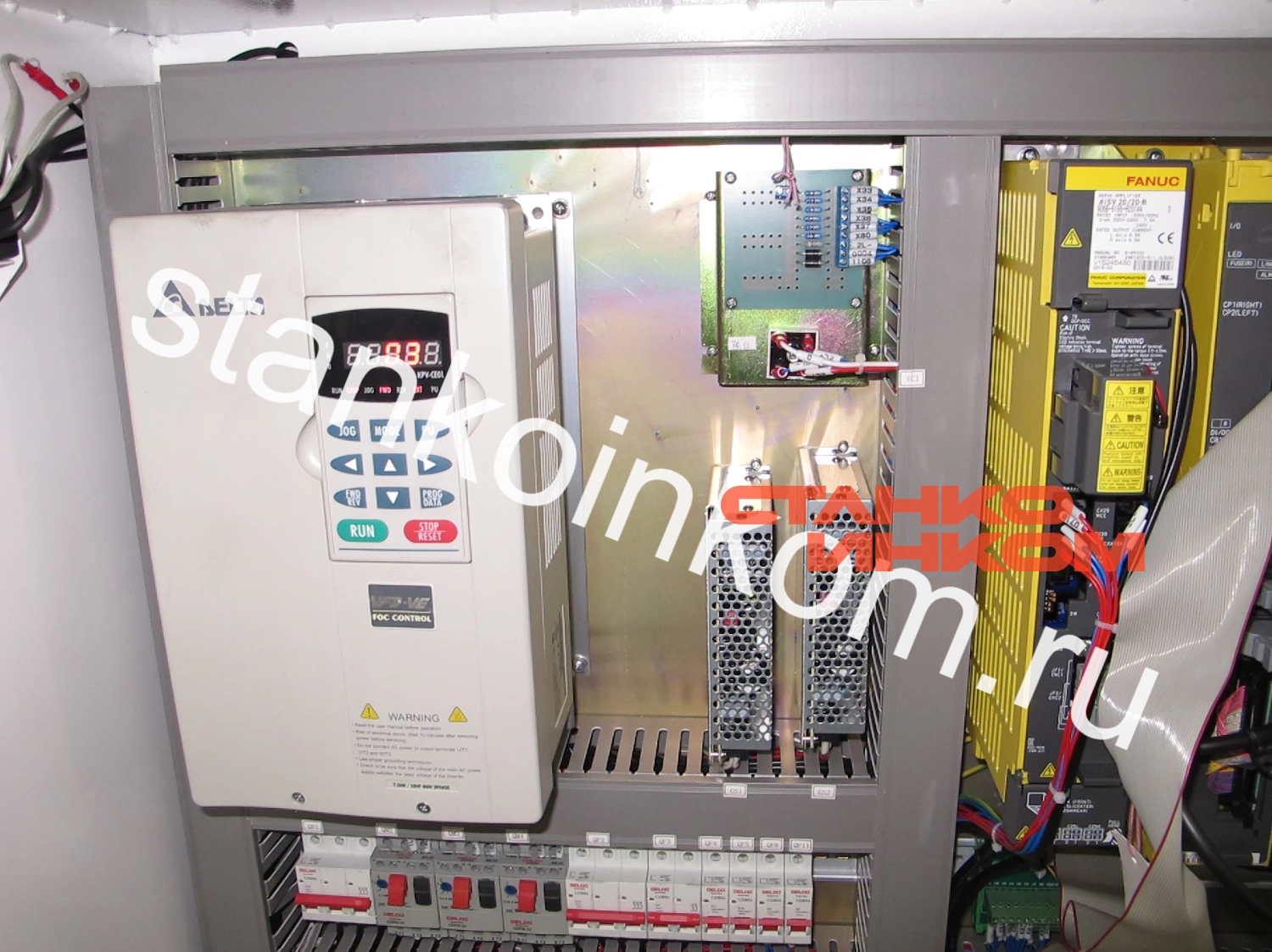

- Теплообменник электрошкафа
- Автоматическая система смазки направляющих и ШВП
- 4-х позиционный резцедержатель

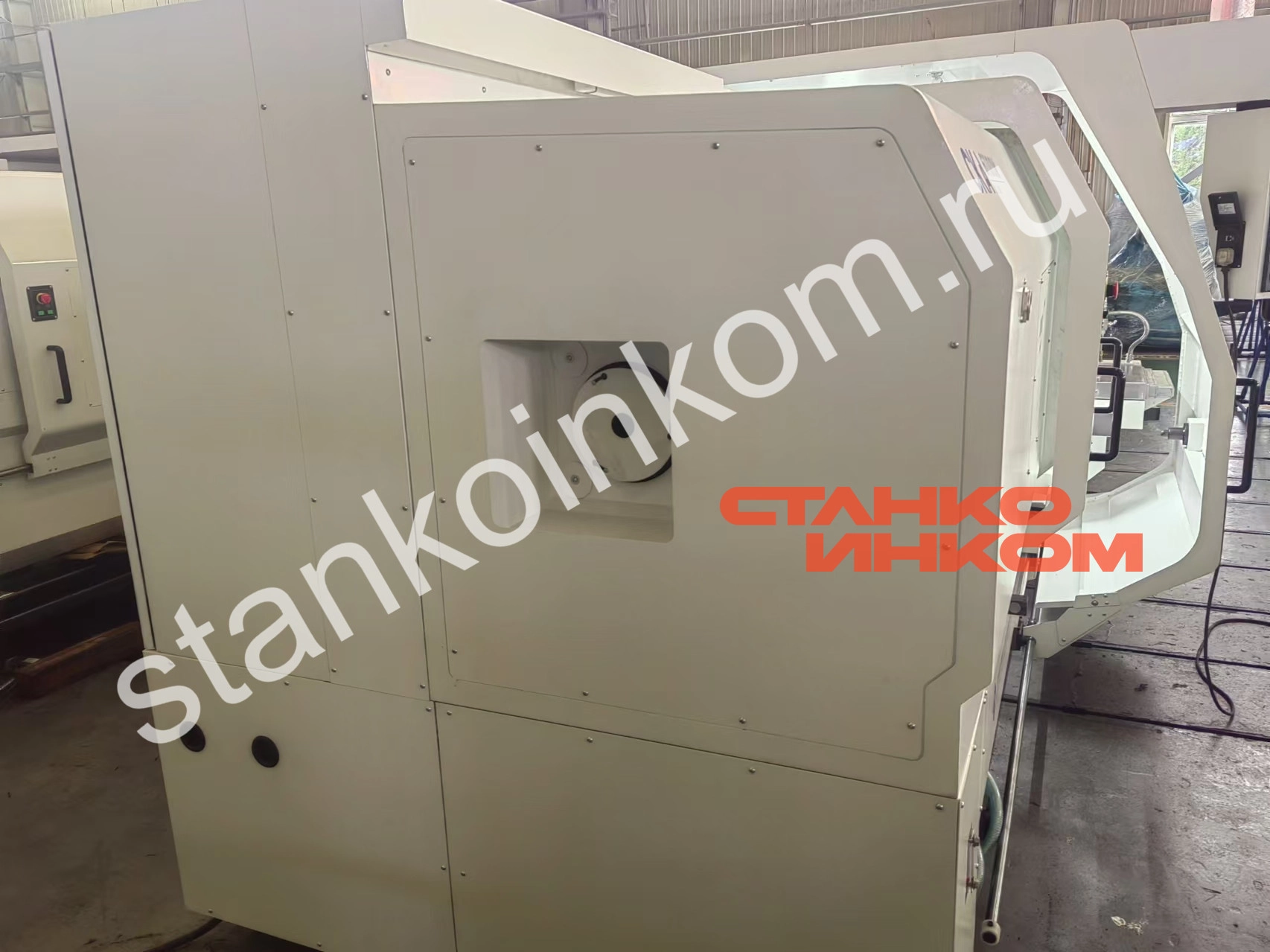

- Полузакрытая кабинетная защита зоны обработки
- Передача информации через порт RS-232
- Набор ключей и инструмента
ОПЦИИ:
- Система ЧПУ Siemens 828D
- Увеличение диаметра отверстия в шпинделе до 160 мм

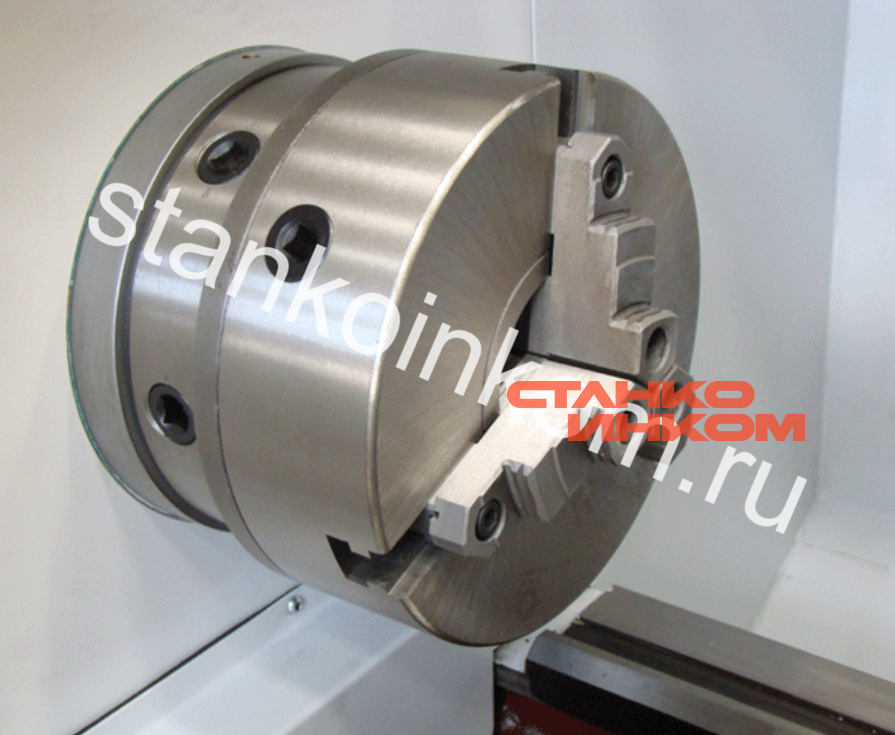

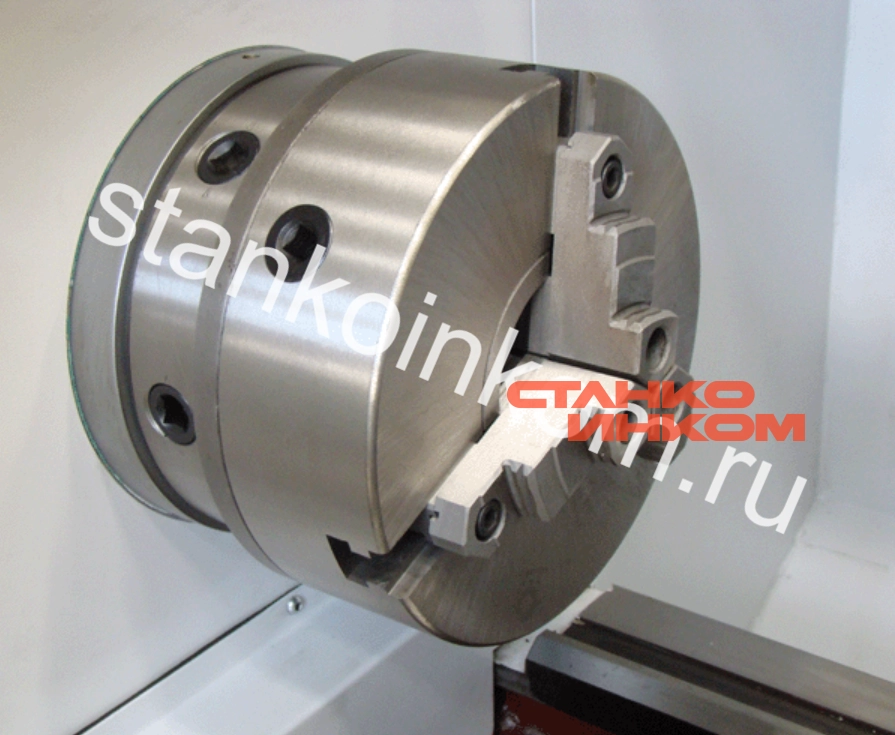

- 3-кулачковый механический патрон
- Электрический привод задней бабки
- Подвижный и неподвижный люнеты
- Задний вращающийся центр

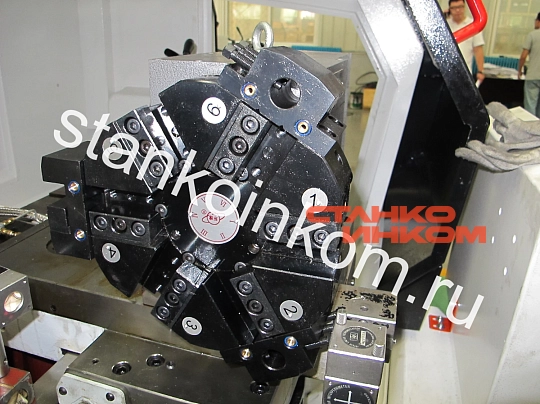

- 8-ми позиционная револьверная головка

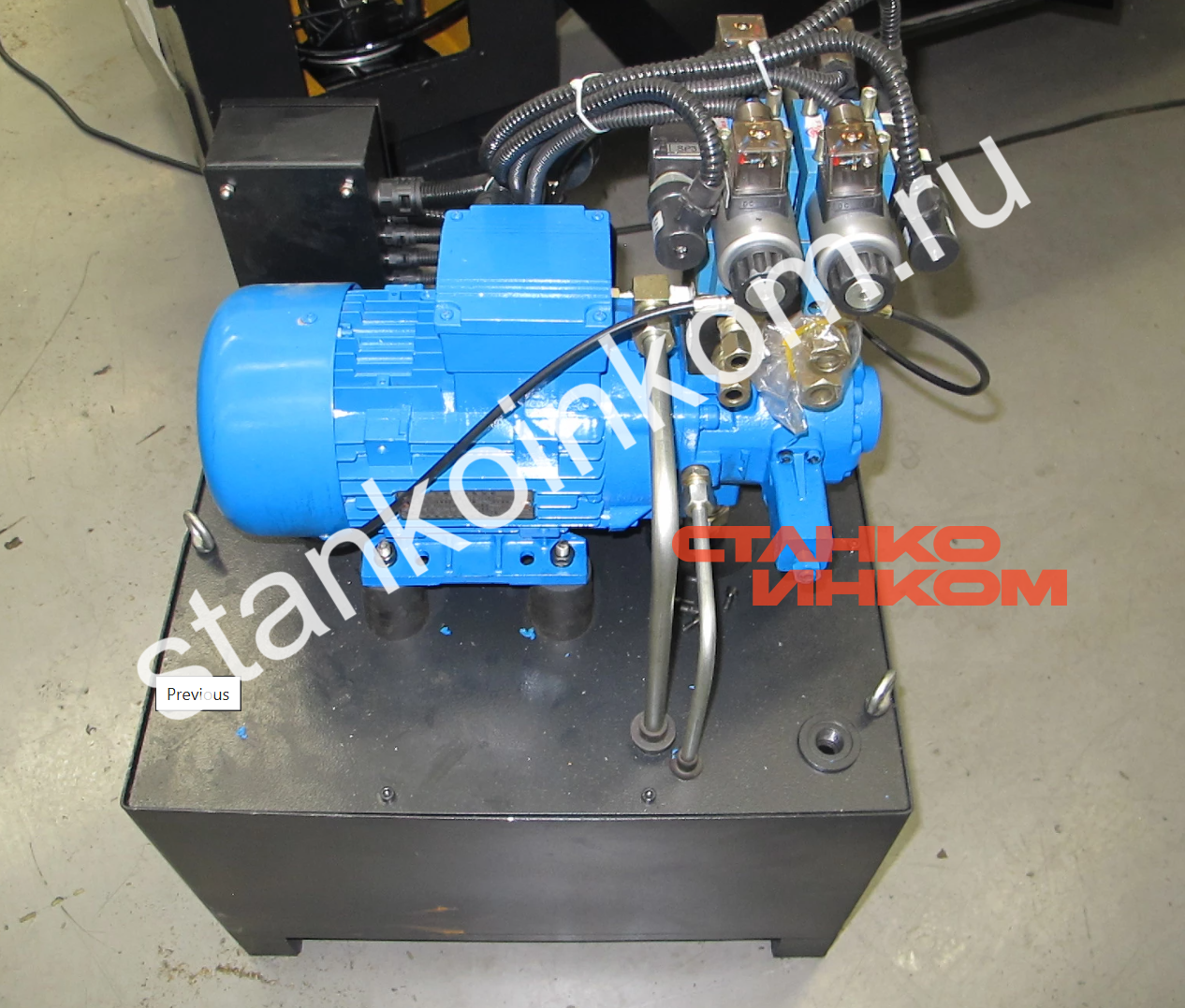

- Гидростанция
- 3-х кулачковый гидравлический патрон
- Гидравлическая задняя бабка
- Анкерные болты или виброопоры для установки
- Режущий инструмент
- Кондиционер электрошкафа
- Увеличение мощности шпинделя
