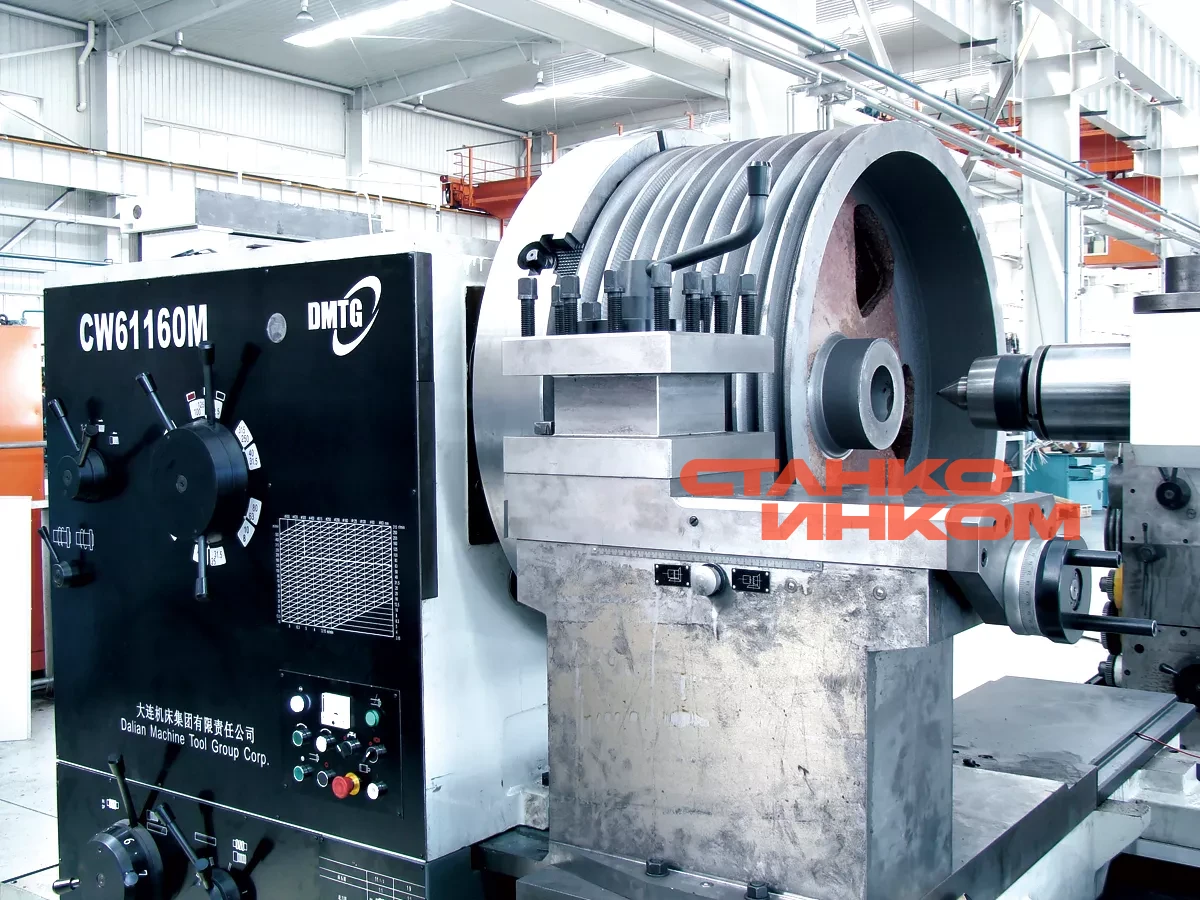

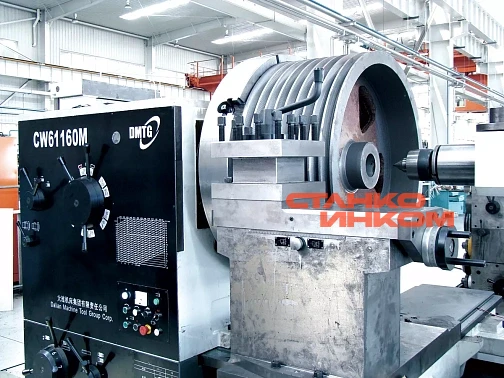

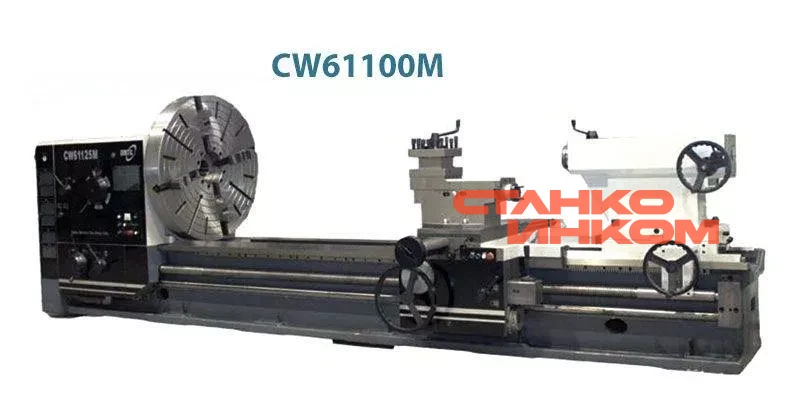

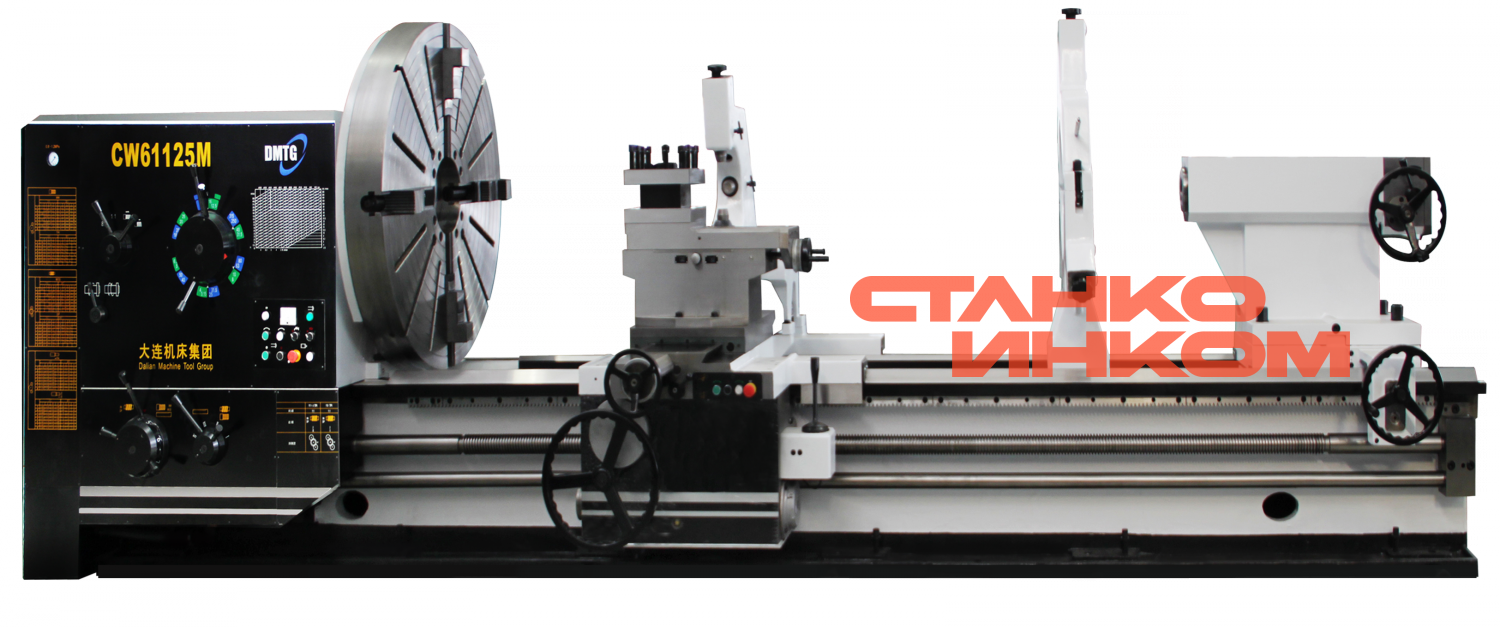

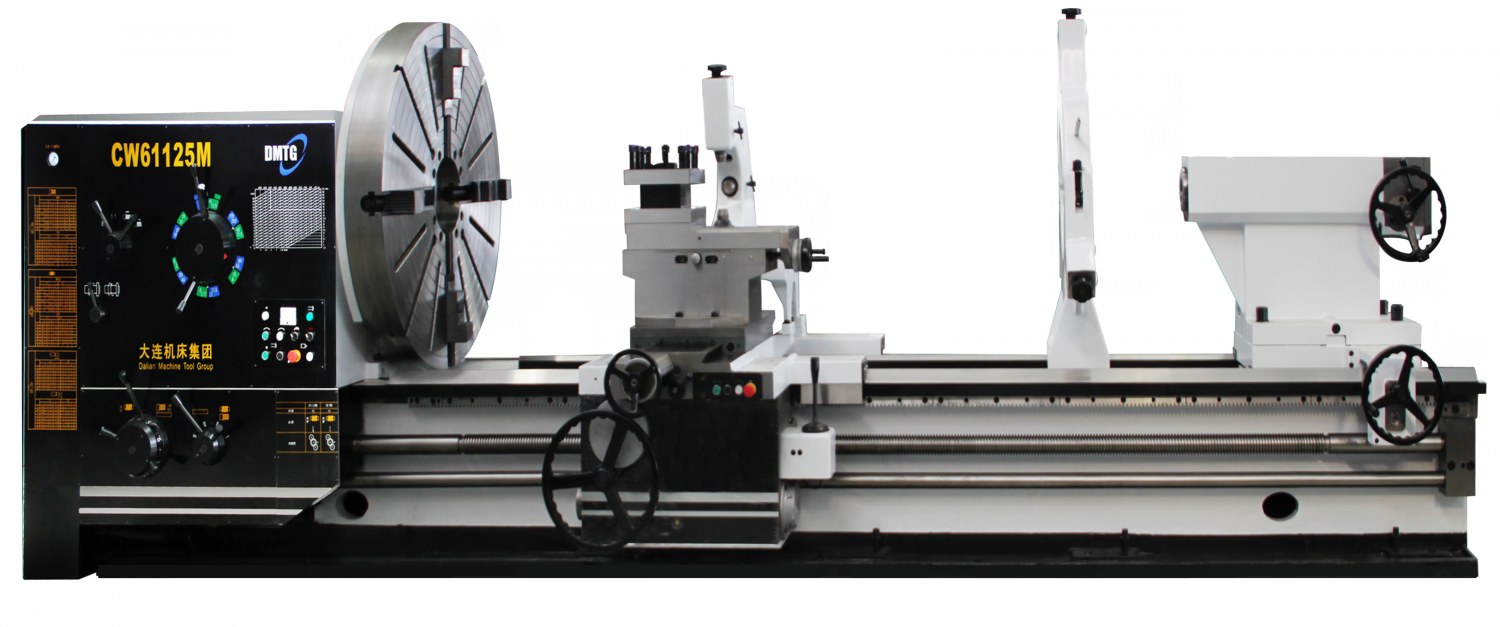

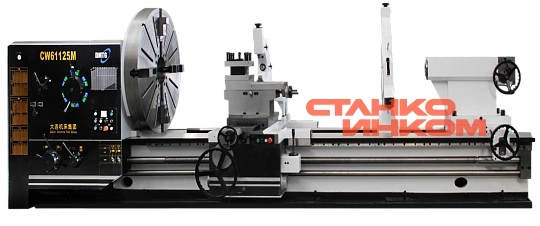

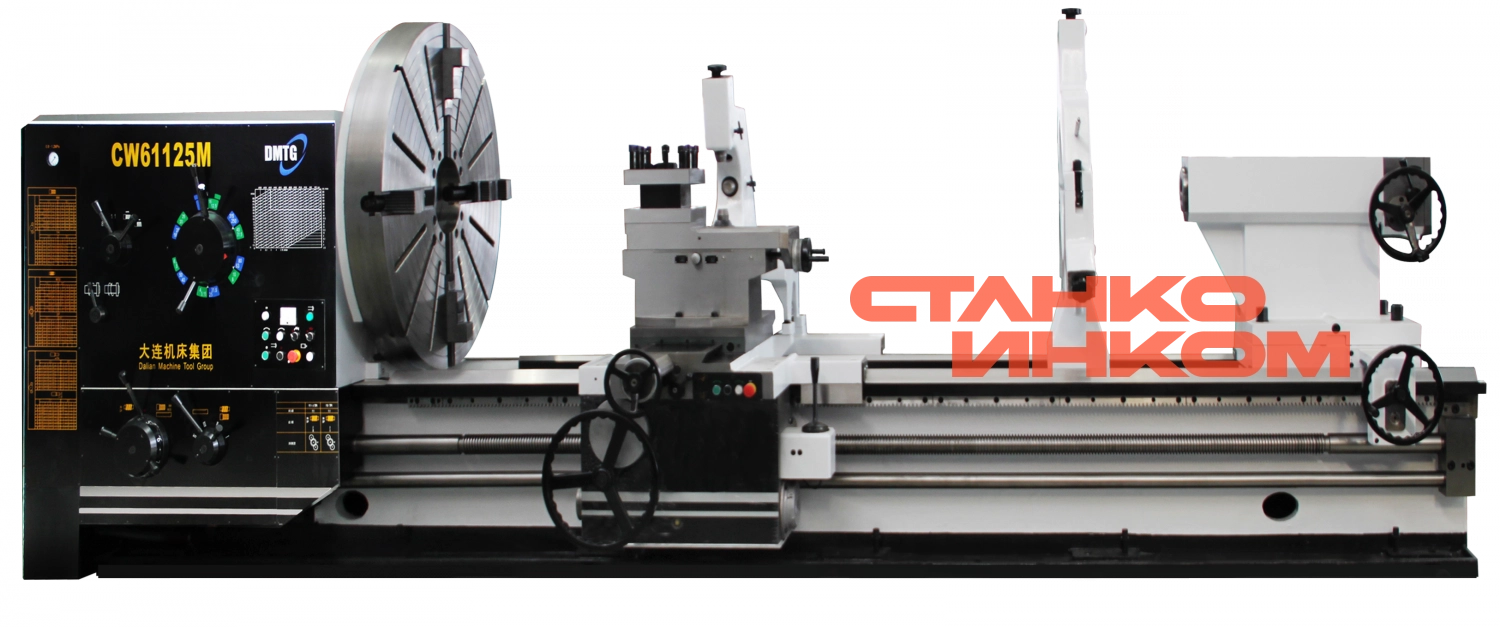

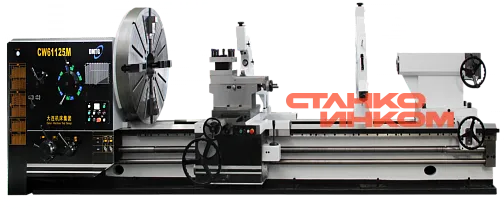

Универсальный токарный станок DMTG CW61160M

Станки предназначены для обработки средне и крупногабаритных деталей

Тяжелый токарный станок CW61160M предназначен для черновой, получистовой и чистовой обработки заготовок из металлов и других материалов в виде тел вращения. Полностью использовать возможности современных твердосплавных и обычных инструментов при обработке различных материалов позволяют широкий диапазон вращения шпинделя и подач. Станок обладает высокопрочной станиной, выполненной из чугуна. На нее монтируются все механизмы станка. Данный станок имеет муфту защиты от перегрузок, что позволяет избежать перегрузки системы подач и системы ускоренного перемещения.

Назначение

Токарные станки серии CW-M предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности. Обрабатываемый материал: жаропрочные стали, легированные сплавы, титан. Основные операции: нарезание метрической, модульной, дюймовой и питчевой резьбы, получение фасонной, конической и цилиндрической поверхностей, подрезание торцов, сверление, растачивание, зенкование отверстий, точение наружных поверхностей.

Отличительные особенности

• Универсальные токарные станки серии CW — это знаменитые токарные станки ДИП– 500, 1М65, разработанные Советскими инженерами и внедренные на производстве завода DMTG с учетом всех современных требований.
• Станина станка отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию, ширина станины 755 мм. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
• Закаленные отшлифованные V-образные направляющие, ТВЧ до HRC50. Поверхность перемещающихся узлов (каретки, заднейя бабки) покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и без трения. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
• Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
• Широкий диапазон подач обеспечивает высокое качество обработки различных материалов.
• Контроль качества сборки на каждом этапе.

Область применения

Преимущества тяжелых токарно-винторезных станков DMTG CW61160M

- жесткая станина;

- большие диаметры обработки;

- большой модельный ряд РМЦ;

- наличие СОЖ;

- большой диаметр отверстия шпинделя.

Конструктивные особенности

Задняя бабка Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

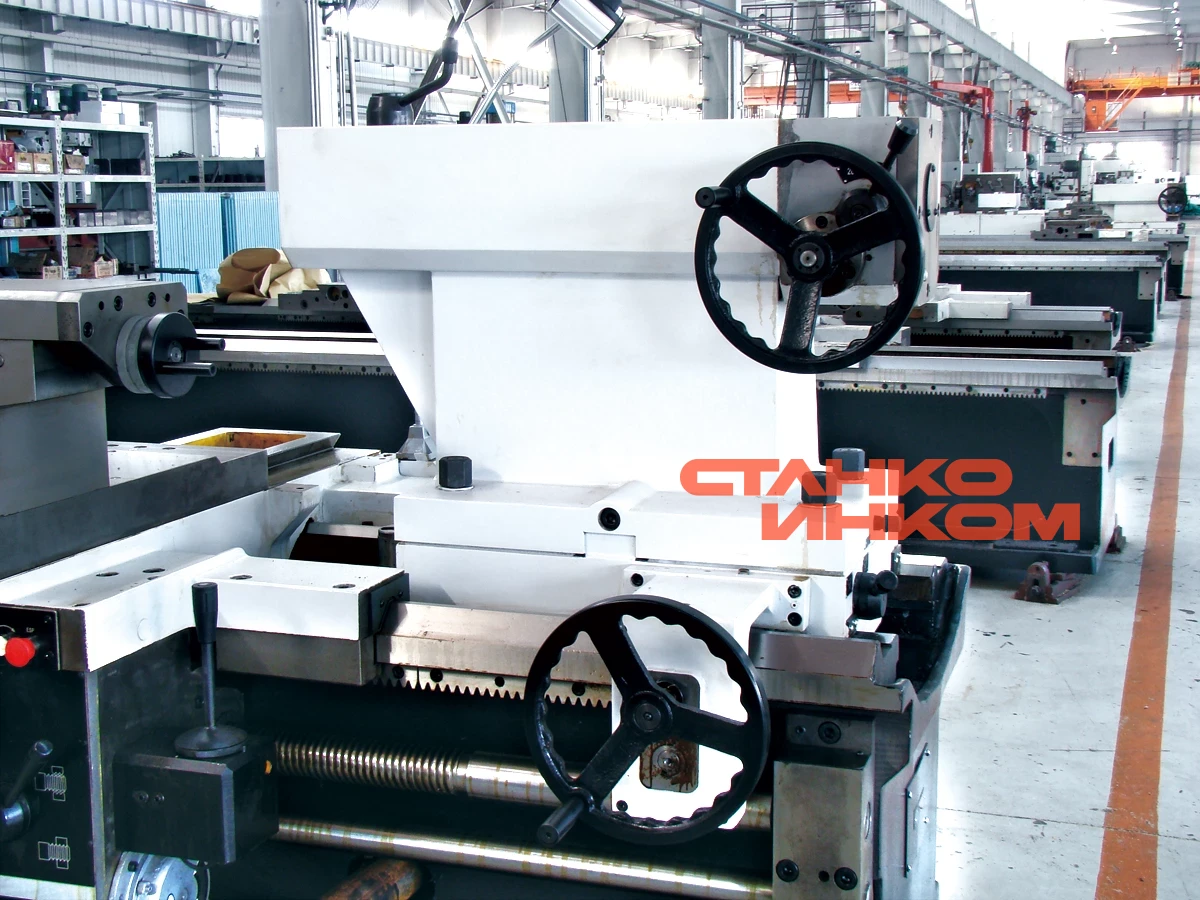

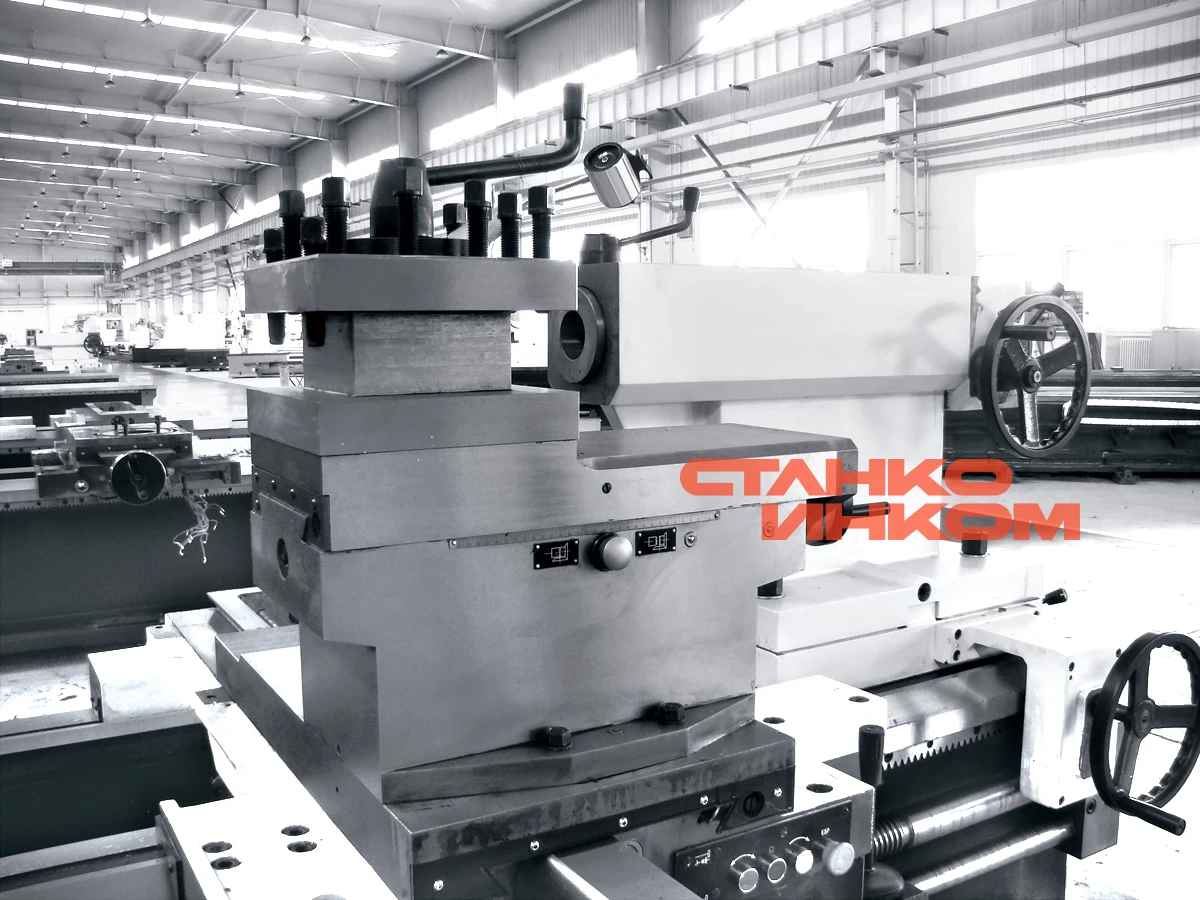

Суппорт Суппорт усиленной конструкции для крепления обрабатывающего инструмента и перемещения инструмента увеличенного сечения в заданных направлениях.

Коробка подач С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта.

Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

УЦИ Все универсальные токарные станки DMTG серии CW-M опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

Варианты использования

- черновая обработка внутренних и наружных цилиндрических поверхностей;

- обработка конических и торцевых поверхностей;

- нарезание метрических, дюймовых, модульных и питчевых резьб;

- сверление, развертывание и проточка канавок.

На станке можно обрабатывать детали из стали, чугуна и цветных металлов. Тяжелые токарные станки могут применяться во многих отраслях промышленности для обработки деталей с высокой точностью и производительностью. Необходимую точность обработки детали обеспечивают жесткость, виброустойчивость и температурная стабильность конструкции станка. Благодаря тому, что на станке установлен мощный двигатель, он может производить нарезание различной резьбы на заготовках из черных и цветных металлов. Использовать возможности современных твердосплавных и обычных инструментов при обработке различных материалов позволяет широкий диапазон частот вращения шпинделя и подач.

Степень точности обработанной заготовки достигает IT6-IT7 с низкими значениями шероховатости поверхности. Станки данной серии могут быть оснащены ручным управлением или ножным тормозом, что делает их более удобными в управлении, чувствительными и надежными в торможении.
