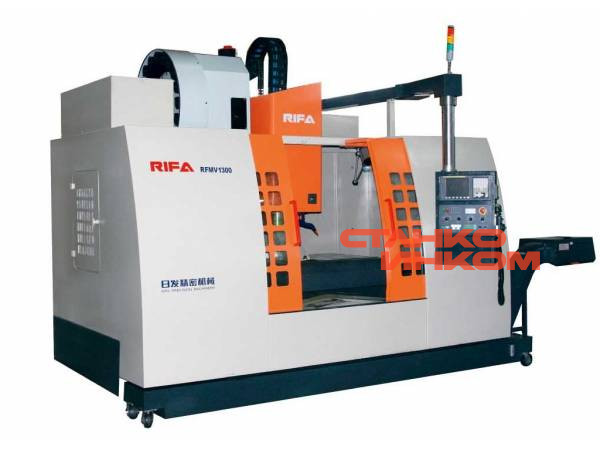

Вертикальный обрабатывающий центр Rifa RFMV1500

Вертикальный центр механической обработки с ЧПУ RFMV1500 является одним из видов вертикальных многоцелевых станков компании RIFA. Скорость вращения шпинделя данного оборудования составляет 4500 оборотов в минуту, форсированная продольная подача равняется 15 м/мин. Диапазон осей X, Y, Z: 1500мм × 850мм×750мм. Стол с Т-образными пазами 1600мм×850мм (прилагается).

Особенности

1. База оборудования, колонна, головка и горизонтальный суппорт вертикального центра с ЧПУ изготавливаются из высококачественного литейного чугуна. Усовершенствованная конструкция оборудования, широкая неподвижная колонна – все эти факторы обеспечивают стойкость и надежность. Процедуры конечно-элементного анализа используются для квалифицирования проекции оборудования.
2. Методы линейной направляющей используются для X, Y и Z осей направления, обеспечивая увеличение жесткости.
3. Пара сервоприводов с высокоточной шариковинтовой передачей, устранение приводов и предохранение от повторных ударов, запаздывание сервопривода. Предварительное натягивание шарикового ходового винта обеспечивает увеличение твердости и термальную стабильность.
4. Шпиндель вертикального центра механической обработки с ЧПУ обеспечивается по средству шести постоянно смазывающих опор, которые являются устройствами патронного типа. Система охлаждения шпинделя циркулирует смазочное масло вокруг шпинделя и подшипника. Это поддерживает постоянную температуру окружающей среды и условий эксплуатации.
5. АЦП устанавливается на шпиндель, реализуя жесткое нарезание резьбы, обеспечивая точную позицию.
6. Устройство управления A FANUC 0I является стандартным. Система управления MITSUBISHI является дополнительной.

Ключевые стандартные особенности вертикального центра механической обработки с ЧПУ RFMV1500

1. Жесткость и термальная стабильность шпинделя в режущем инструменте скрепляется по средству приспособлений для закрепления.
a. Конус шпинделя 50 поддерживается по средству шести постоянно смазывающихся подшипников. Подшипники FAG являются стандартными.
b. 15/18.5кВт электродвигатель вращения шпинделя: 4500 оборотов в минуту шестерни.
2. Двунаправленный, 24 устройства рычажного типа BT50 устройство автоматической смены инструментов.
3. Быстрота и надежность
4. Смена инструментов происходит в диапазоне 3 секунды.
5. Массивная чугунная конструкция, неподвижная колонна.
6. Методы линейной направляющей
7. Шариковая винтовая передача с подшипни FAG
8. P50T-I Захватные головки (тяговые стержни)
9. Конвейер для стружки цепного типа
10. Грязевой щиток и защита изготавливается по средству производственной линии AMADA.
11. Централизованная система смазки
12. Очиститель конус шпинделя, система охлаждения шпинделя
13. Стружкосборник
14. Инструмент смазочной охлаждающей эмульсии
15. RS232 интерфейс и функция DNC
16. Световой сигнал работы, предупредительный индикатор
17. Электрическая кабина с тепловым обменом.
18. Жесткое нарезание резьбы

19. Система управления FANUC 0I

Основные узлы

№ пп	Узел	Производитель
1	Система ЧПУ	Siemens (Германия)
2	Линейные направляющие Х, Y, Z	THK(Япония)
3	ШВП X, Y, Z	THK(Япония)
4	Шпиндель	Тайвань
5	Подшипники шпинделя	FAG(Германия)
6	Подшипники ШВП	FAG (Германия)
7	Элементы пневмосистемы	Тайвань
8	Ремни	GATES(США)
9	Автоматическая система смазки	Yongjia (Китай)
10	Автоматическая система смены инструмента	Тайвань
11	Теплообменник электрошкафа	Tongfei(Китай)
12	Система термостабилизации	Tongfei(Китай)
13	Гидронасос	Тайвань
14	Муфты шпинделя	Германия

О заводе RIFAPrecision Machinery Co.Ltd

В настоящее время в Китае производятсяконкурентоспособные станки и металлообрабатывающее оборудование, большинство изкоторых созданы по западным лицензиям, при этом они значительно дешевлезападных, а зачастую и российских аналогов.

Глубокое исследование нашейкомпанией зарубежного рынка металлообрабатывающих станков привело кпониманию, что поставки нового китайского оборудования (при правильном выборезаводов-изготовителей и контроле качества) бывают выгоднее капитального ремонтаи модернизации российского оборудования, которое остается морально устаревшимпо сравнению с современными китайскими моделями либо приобретения егоЕвропейских или Японских аналогов.

Специалисты ГК «Станкоинком» осуществилитехническое обследование более 70 китайских предприятий и остановили свой выборна тех из них, чья продукция отвечает потребностям российских предприятий,сертифицирована по международным стандартам и имеет референции поставок вразвитые промышленные страны (США, Западная Европа, Япония и т.п.).

Компания RIFA является ведущим производителемметаллообрабатывающего оборудования «High class» на территории Китая.Инженерно-научные центры компании расположены в Италии и Тайване. Клиенты могутбыть уверенны что оборудование компании RIFA производится в строгомсоответствии со стандартами ISO ISO9001:2008. Компания RIFA входит в десятку лучших предприятий по производствуоборудования с ЧПУ (CMTBA China Machine Tools и Tool Builders' Association). КомпанияRIFA Precision Machinery входит в машиностроительный холдинг NewLand-RIFA(Канада-Китай).
