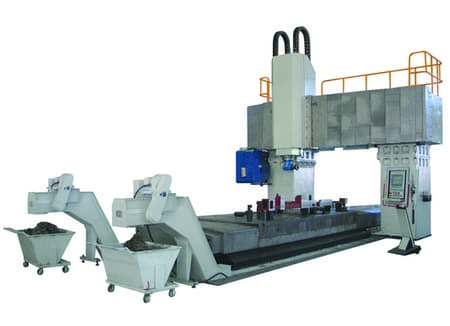

Портальный обрабатывающий центр DMTG XH2320

Станки предназначены для многосторонней обработки крупногабаритных деталей
Система ЧПУ FANUC 0i-MD
Рабочий стол 2000х4000 мм
Инструментальный магазин 40 инструментов

Шпиндель BT50, 3000 об/мин

Современные высокопроизводительные портальные фрезерные обрабаты-вающие центры серии XH применяются во всех отраслях промышленности:
•Авиационная промышленность
•Автомобильная промышленность
•Инструментальное - и формостроение
•Изготовление моделей
•Общее машиностроение
Разработаны для обработки габаритных и тяжелых деталей. Они отличаются высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических узлов и электронных комплектующих таких фирм, как NSK, THK, Fanuc, Heidenhain, Siemens, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков. И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства.
Станина станков выполнена из высококачественного чугуна и обладает превосходной устойчивостью к вибрации. Портал станка представляет собой «классическую компоновку» - установлен неподвижно, стол перемещается в продольном направлении. Поперечная ось Y и ось Z перемещаются по траверсе. Направляющие осей, ШВП и оптические линейки защищены от попадания стружки металлическими телескопическими кожухами из нержавеющей стали.
Роликовые направляющие качения по оси X, и Y предназначены для тяжелых режимов работы, они имеют улучшенные характеристики (высокая скорость, большая площадь танкеток, технология уменьшение трения);
Перемещение вдоль оси Z осуществляется по высококачественным прямоугольным закаленным направляющим, имеющим хорошую жесткость и обеспечивающим плавное перемещение.
Устройство гидравлического противовеса позволяет снизить воздействие ве-са шпиндельной бабки и усилий, возникающих при обработке материалов на ШВП и подшипники оси.
Шпиндель отвечает требованиям обработки с высокой жесткостью и точностью, это обеспечивается конструкцией узла, технологией производства и применением радиально-упорных подшипников фирмы «NSK» (Япония).
Вращающий момент от мотора шпинделя передается на двухступенчатый ZF редуктор и далее на шпиндель. Применение мощного двигателя шпинделя и редукции позволяет достичь 1690 Нм крутящего момента и обеспечить жесткие режимы резания.
Система разгрузки подшипников шпинделя при смене инструмента препятствует перегрузке подшипников шпинделя при смене инструмента и продлевает срок эксплуатации подшипников. Устройство охлаждения шпинделя используется для регулирования температуры шпинделя и предотвращает его деформацию при повышении температуры, таким образом, гарантируется точность обработки и продлевается срок эксплуатации шпиндельного узла.
Шпиндель оснащен системой защиты от стружки и пыли.
Магазин инструментов - выбор необходимого инструмента осуществляется в обоих направлениях по наикратчайшему пути. Возможность предварительной подготовки инструмента и вывода гнезда в позицию смены уменьшает время «от стружки до стружки» Компоненты электрошкафа выполнены по стандартам СЕ. Кондиционер электрошкафа гарантирует поддержание рабочего диапазона температуры внутри замкнутого пространства.

Базовая комплектация

Опции

1.Система ЧПУ Fanuc 0i-MD 2.Выносной штурвал (маховичок) 3.Магазин инструментов цепного типа на 40 инструментов 4.Электрошкаф с кондиционером 5.Двухскоростной ZF редуктор шпинделя 6.Устройство охлаждения шпинделя (масляный радиатор) 7.Телескопическая металлическая защита по осям X,Y 8.Транспортер для удаления стружки ленточного типа – 2 шт 9.Гидравлическая система (зажим-разжим инструмента, уравновешивание шпинделя 10.Интерфейс RS-232 11.Жесткое нарезание резьбы метчиком 12.Рабочее освещение и лампа индикация состояния станка 13.Автоматическая система смазки 14.Пневматическая система 15.Система обдува конуса шпинделя при смене инструмента 16.Система подачи СОЖ в зону резания 17.Инструмент для обслуживания станка 18.Документация на русском языке

1.Система ЧПУ Fanuc 31i-MB 2.Система ЧПУ Siemens 840D 3.Интерполируемый поворотный стол, управляемый от ЧПУ диаметр 320 мм 4.Интерполируемый поворотный стол, управляемый от ЧПУ диаметр 400 мм 5.Интерполируемый поворотный стол, управляемый от ЧПУ диаметр 500 мм 6.Задняя бабка 7.Задняя бабка дискового типа 8.Ручная угловая головка 9.Оптические линейки Heidenhain на оси X,Y (2 оси) 10.Оптические линейки Heidenhain на оси X,Y, Z (3 оси) 11.Система очистки СОЖ 12.Пистолет для обдува воздухом стружки с заготовки 13.Пистолет смыва стружки 14.Магазин инструментов цепного типа – на 80 инструментов 15.Устройство измерения длины и диаметра инструмента Renishaw TS27-R 16.Устройство привязки заготовки, автоматического измерения заготовки Renishaw OPM 17.Фундаментные болты и регулировочные башмаки
