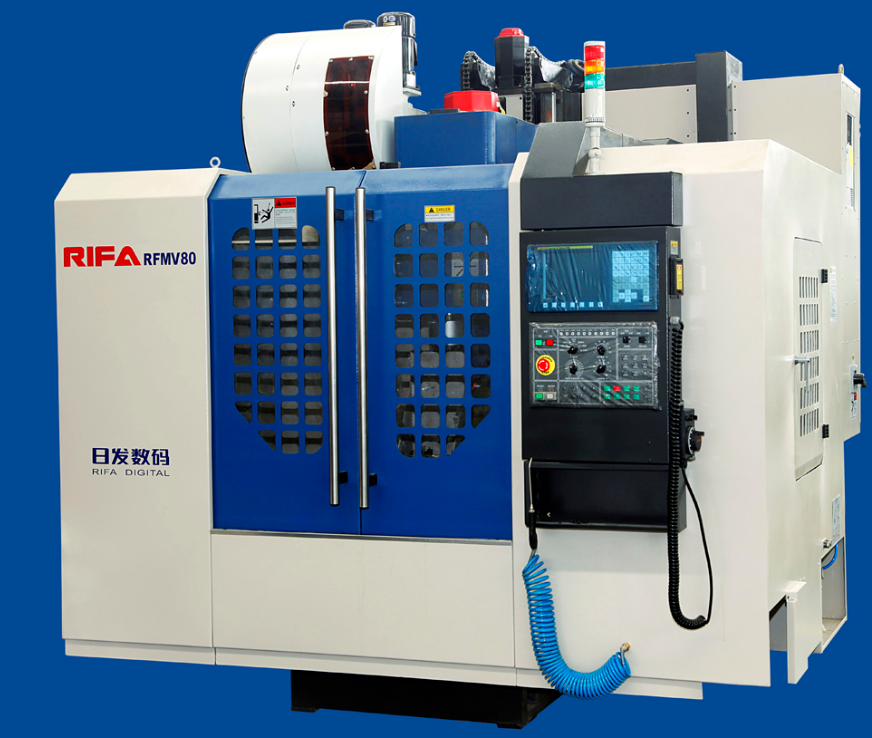

Вертикальный обрабатывающий центр Rifa RFMV80

Компания RIFA является ведущим производителемметаллообрабатывающего оборудования «High class» на территории Китая.Инженерно-научные центры компании расположены в Италии и Тайване. Клиенты могутбыть уверенны что оборудование компании RIFA производится в строгомсоответствии со стандартами ISO ISO9001:2008. Компания RIFA входит в десятку лучших предприятий по производствуоборудования с ЧПУ (CMTBA China Machine Tools и Tool Builders' Association).

Вертикальный центр механической обработки с ЧПУ RFMV80 использует методы линейной направляющей и является одним из видов вертикальных многоцелевых станков компании RIFA. Скорость вращения шпинделя данного оборудования составляет 7000 оборотов в минуту, форсированная продольная подача равняется 24м/мин. Диапазон осей X, Y, Z: 800мм × 560мм ×600мм. Стол с Т-образными пазами 1000мм×550мм (прилагается).

Особенности

1. База оборудования, колонна, головка и горизонтальный суппорт вертикального центра с ЧПУ изготавливаются из высококачественного литейного чугуна. Усовершенствованная конструкция оборудования, широкая неподвижная колонна – все эти факторы обеспечивают стойкость и надежность. Процедуры конечно-элементного анализа используются для квалифицирования проекции оборудования.
2. Методы линейной направляющей используются для X, Y и Z осей направления вертикального центра механической обработки с ЧПУ. Особенности проекции заключаются в следующем: высокий уровень точности, низкий уровень трения, низкий уровень шума и мягкость проводимых операций.
3. Пара сервоприводов с высокоточной шариковинтовой передачей, устранение приводов и предохранение от повторных ударов, запаздывание сервопривода.
4. Предварительное натягивание шарикового ходового винта обеспечивает увеличение твердости и термальную стабильность.
5. Шпиндель вертикального центра механической обработки с ЧПУ обеспечивается по средству шести постоянно смазывающих опор, которые являются устройствами патронного типа. Система охлаждения шпинделя циркулирует смазочное масло вокруг шпинделя и подшипника. Это поддерживает постоянную температуру окружающей среды и условий эксплуатации. АЦП устанавливается на шпиндель, реализуя жесткое нарезание резьбы, обеспечивая точную позицию.
6. Устройство управления A FANUC 0i MD является стандартным. Система управления MITSUBISHI является дополнительной.

Ключевые стандартные особенности вертикального центра механической обработки

1. Жесткость и термальная стабильность шпинделя в режущем инструменте скрепляется по средству приспособлений для закрепления:
a. Конус шпинделя 40 поддерживается по средству шести постоянно смазывающихся подшипников. Подшипники FAG являются стандартными.
b. 5.5/7.5 кВт электродвигатель вращения шпинделя: 7000 оборотов в минуту ремня.
2. 24 устройств рычажного типа BT40 устройство автоматической смены инструментов
3. Быстрое и надежное устройство автоматической смены инструмента.
4. Двунаправленный
5. Смена устройств происходит за 1.8секунды
6. Массивная чугунная конструкция, неподвижная колонна.
7. Методы линейной направляющей THK.
8. Шариковая винтовая передача с подшипни FAG
9. Шпиндельная коробка обеспечивает ленточную передачу.
10. P40T-I Захватные головки (тяговые стержни)
11. Удаление стружки
12. Грязевой щиток и защита от немецкого производителя Trumpf
13. Централизованная система смазки, очиститель конус шпинделя, система охлаждения шпинделя
14. Стружкосборник
15. Инструмент смазочной охлаждающей эмульсии
16. RS232 интерфейс и функция DNC
17. Световой сигнал работы, предупредительный индикатор, электрическая кабина с тепловым обменом.
18. Жесткое нарезание резьбы

19. Система управления FANUC 0i
