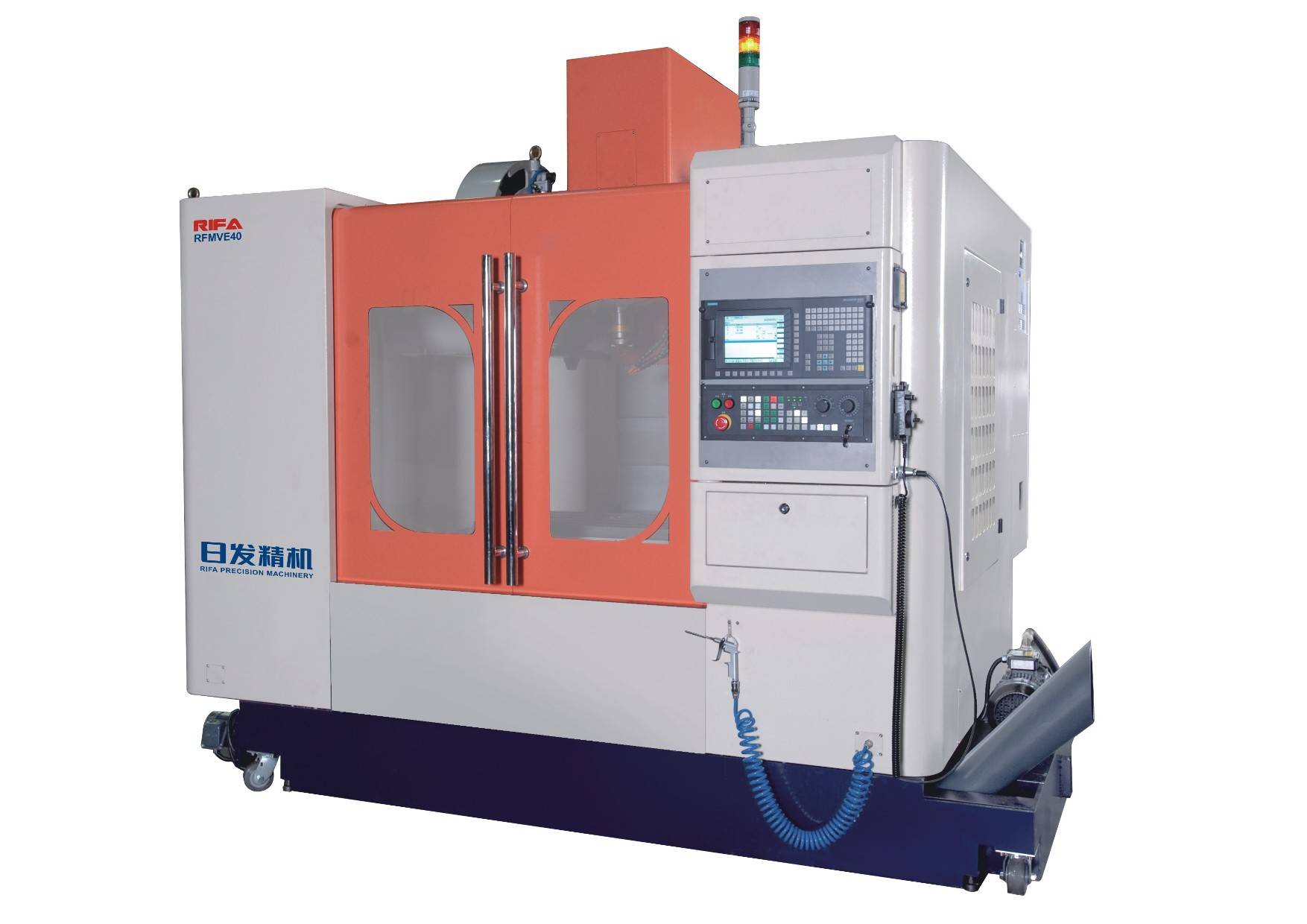

Вертикальный обрабатывающий центр Rifa RFMVE40
Вертикальный центр механической обработки с ЧПУ RFMV40 является одним из видов серий вертикальных многоцелевых станков компании RIFA. Скорость вращения шпинделя данной продукции составляет 10000 оборотов в минуту, форсированная продольная подача составляет 36м/мин. Диапазон осей X, Y, Z: 1076мм×520мм×520мм. Стол с Т-образными фазами: 1150мм×520мм
Особенности
1. База оборудования, колонна, головка и горизонтальный суппорт вертикального центра с ЧПУ изготавливаются из высококачественного литейного чугуна. Усовершенствованная конструкция оборудования, широкая неподвижная колонна – все эти факторы обеспечивают стойкость и надежность. Процедуры конечно-элементного анализа используются для квалифицирования проекции оборудования.
2. Методы линейной направляющей используются для X, Y и Z осей направления вертикального центра механической обработки с ЧПУ. Особенности проекции заключаются в следующем: высокий уровень точности, низкий уровень трения, низкий уровень шума и мягкость проводимых операций.
3. Пара сервоприводов с высокоточной шариковинтовой передачей, устранение приводов и предохранение от повторных ударов, запаздывание сервопривода.
4. Предварительное натягивание шарикового ходового винта вертикального центра механической обработки с ЧПУ обеспечивает увеличение твердости и термальную стабильность.
5. Шпиндель обеспечивается по средству шести постоянно смазывающих опор, которые являются устройствами патронного типа. АЦП устанавливается на шпиндель, реализуя жесткое нарезание резьбы, обеспечивая точную позицию. Постоянная температура вала является дополнительной функцией.
6. Устройство управления A FANUC IM является стандартным. Система управления MITSUBISHI является дополнительной
Ключевые стандартные особенности вертикального центра механической обработки
1. Жесткость и термальная стабильность шпинделя-BT40a. Шпиндель с радиально-упорными подшипни FAG.
b. 3.7/5.5кВт электродвигатель вращения шпинделя: 8000 оборотов в минуту.
2. 12 устройств карусельного типа BT40 устройство автоматической смены инструмента.
3. Быстрое и надежное устройство автоматической смены инструмента.
4. Двунаправленный
5. Смена устройств происходит за 3 секунды
6. Массивная чугунная конструкция, неподвижная колонна.
7. Методы линейной направляющей
8. Пневматическое устройство SMC
9. Шариковая винтовая передача с подшипни FAG
10. Шпиндельная коробка обеспечивает ленточную передачу.
11. P40T-I Захватная головка
12. Устройство для удаления стружки: автоматический транспортер для удаления стружки
13. Грязевой щиток и защита от немецкого производителя Trumpf
14. Централизованная система смазки
15. Очиститель конус шпинделя
16. Стружкосборник и наконечник смазочной охлаждающей эмульсии.
17. RS232 интерфейс и функция DNC, световой сигнал работы, предупредительный индикатор.
18. Электрическая кабина с тепловым обменом, жесткое нарезание резьбы, устройство управления FANUC 0iM.
Основные узлы
№ пп. | Узел | Производитель |
1 | Система ЧПУ | Fanuc |
2 | Линейные направляющие(X) | THK |
3 | Линейные направляющие (Y) | THK |
4 | Линейные направляющие (Z) | THK |
5 | ШВП (X) | THK |
6 | ШВП (Y) | THK |
7 | ШВП (Z) | THK |
8 | Шпиндель | Taiwan |
9 | Подшипники ШВП | Germany |
10 | Элементы пневмосистемы | Taiwan |
11 | Ремни | GATES |
12 | Автоматическая система смазки | Yongjialube |
13 | Автоматическая система смены инструмента | Taiwan |
14 | Теплообменник электрошкафа | Tongfei |
15 | Система термостабилизации | Tongfei |
16 | Гидронасос | Taiwan |
17 | Муфты шпинделя | Germany/Korea |
