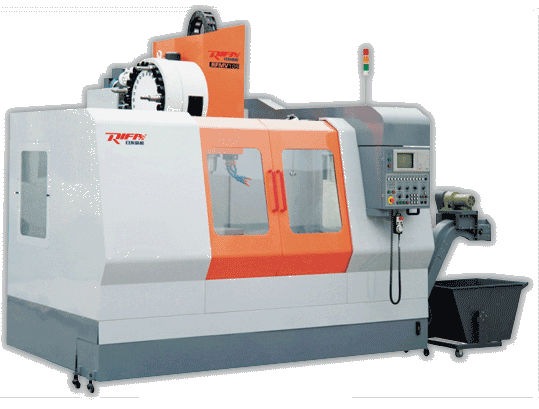

Фрезерный вертикальный обрабатывающий центр Rifa RFMV105

Вертикальный центр механической обработки с ЧПУ RFMV105 использует методы линейной направляющей и является одним из видов вертикальных многоцелевых станков компании RIFA. Скорость вращения шпинделя данного оборудования составляет 7000 оборотов в минуту, форсированная продольная подача равняется 24м/мин. Диапазон осей: X, Y, Z: 1050мм × 600мм ×600мм. Стол с Т-образными пазами 1250мм×600мм (прилагается).

Особенности

1. База оборудования, колонна, головка и горизонтальный суппорт вертикального центра с ЧПУ изготавливаются из высококачественного литейного чугуна. Усовершенствованная конструкция оборудования, широкая неподвижная колонна – все эти факторы обеспечивают стойкость и надежность. Процедуры конечно-элементного анализа используются для квалифицирования проекции оборудования.
2. Методы линейной направляющей используются для X, Y и Z осей направления, что обеспечивает увеличение ускорения и замедление скорости.
3. Пара сервоприводов с высокоточной шариковинтовой передачей, устранение приводов и предохранение от повторных ударов, запаздывание сервопривода.
4. Предварительное натягивание шарикового ходового винта вертикального центра механической обработки с ЧПУ обеспечивает увеличение твердости и термальную стабильность.
5. Шпиндель вертикального центра механической обработки с ЧПУ обеспечивается по средству шести постоянно смазывающих опор, которые являются устройствами патронного типа. Система охлаждения шпинделя циркулирует смазочное масло вокруг шпинделя и подшипника. Это поддерживает постоянную температуру окружающей среды и условий эксплуатации.
6. АЦП вертикального центра механической обработки с ЧПУ устанавливается на шпиндель, реализуя жесткое нарезание резьбы, обеспечивая точную позицию.
7. Устройство управления A FANUC 0i является стандартным. Система управления MITSUBISHI является дополнительной

Ключевые стандартные особенности вертикального центра механической обработки с ЧПУ

1. Жесткость и термальная стабильность шпинделя в режущем инструменте скрепляется по средству приспособлений для закрепления:
a. Конус шпинделя 40 поддерживается по средству шести постоянно смазывающихся подшипников. Подшипники FAG являются стандартными.
b. 7.5/11кВт электродвигатель вращения шпинделя: 6000 оборотов в минуту ремня.
2. 24 устройств рычажного типа BT40 устройство автоматической смены инструментов
3. Быстрое и надежное устройство автоматической смены инструмента.
4. Смена устройств происходит за 1.8секунды
5. Массивная чугунная конструкция, неподвижная колонна.
6. Методы линейной направляющей THK.
7. Шариковая винтовая передача с подшипни FAG
8. Шпиндельная коробка обеспечивает ленточную передачу.
9. P40T-I Захватные головки (тяговые стержни)
10. Конвейер для стружки цепного типа
11. Грязевой щиток и защита от немецкого производителя Trumpf
12. Централизованная система смазки
13. Очиститель конус шпинделя, система охлаждения шпинделя
14. Стружкосборник
15. Инструмент смазочной охлаждающей эмульсии
16. RS232 интерфейс и функция DNC
17. Световой сигнал работы, предупредительный индикатор
18. Электрическая кабина с тепловым обменом.

19. Система управления FANUC 0i

Основные узлы

№ пп.	Узел	Производитель
1	Система ЧПУ	Fanuc(Япония)
2	Линейные направляющие Х, Y, Z	THK(Япония)
3	ШВП X, Y, Z	THK(Япония)
4	Шпиндель	Тайвань
5	Подшипники ШВП	Германия
6	Элементы пневмосистемы	Тайвань
7	Ремни	GATES(США)
8	Автоматическая система смазки	Yongjialube(Китай)
9	Автоматическая система смены инструмента	Тайвань
10	Теплообменник электрошкафа	Tongfei(Китай)
11	Система термостабилизации	Tongfei(Китай)
12	Гидронасос	Тайвань
13	Муфты шпинделя	Германия/Корея

О заводе RIFA Precision Machinery Co.Ltd

В настоящее время в Китае производятся конкурентоспособные станки и металлообрабатывающее оборудование, большинство из которых созданы по западным лицензиям, при этом они значительно дешевле западных, а зачастую и российских аналогов.

Глубокое исследование нашей компанией зарубежного рынка металлообрабатывающих станков привело к пониманию, что поставки нового китайского оборудования (при правильном выборе заводов-изготовителей и контроле качества) бывают выгоднее капитального ремонта и модернизации российского оборудования, которое остается морально устаревшим по сравнению с современными китайскими моделями либо приобретения его Европейских или Японских аналогов.

Специалисты ГК «Станкоинком» осуществили техническое обследование более 70 китайских предприятий и остановили свой выбор на тех из них, чья продукция отвечает потребностям российских предприятий, сертифицирована по международным стандартам и имеет референции поставок в развитые промышленные страны (США, Западная Европа, Япония и т.п.).

Высокая точность и стабильность обработки в сочетании с широким диапазоном технологических режимов и возможностей обеспечивают обработку на станках простых и сложных деталей из различных материалов.

Компания RIFA является ведущим производителем металлообрабатывающего оборудования «High class» на территории Китая. Инженерно-научные центры компании расположены в Италии и Тайване. Клиенты могут быть уверенны что оборудование компании RIFA производится в строгом соответствии со стандартами ISO ISO9001:2008. Компания RIFA входит в десятку лучших предприятий по производству оборудования с ЧПУ (CMTBA China Machine Tools и Tool Builders' Association). С 2017 года компания RIFA Precision Machinery входит в холдинг RIFA-NewLand(Китай-Канада).
