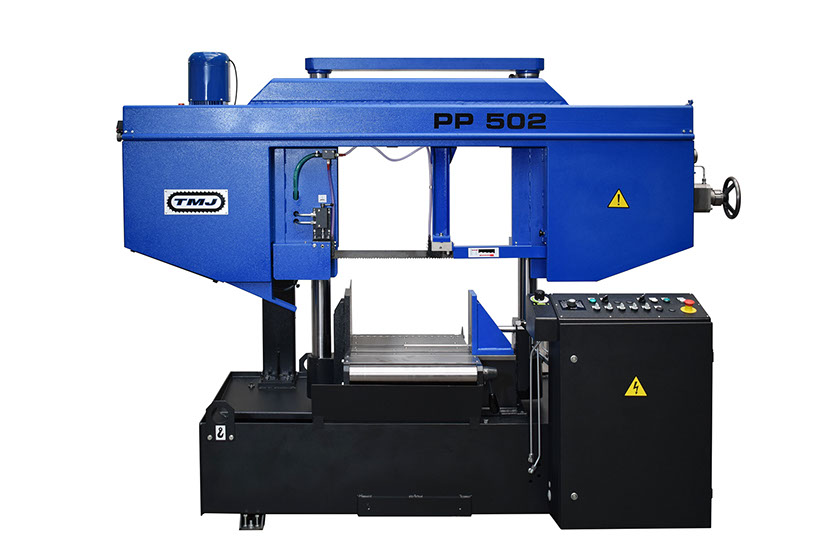

PP 502

Полуавтоматический ленточнопильный станок, предназначенный для пиления труб и заготовок сплошного сечения, максимальным диаметром круга 500 мм и прямоугольной заготовки 500x500 мм под прямым углом. Пильная рама станка перемещается по двум колоннам в вертикальном направлении. Угол наклона ленты – 3Гр к рабочей поверхности стола.
Пильная рама, представляет собой усиленную стальную сварную конструкцию. На раме расположен главный привод и устройство гидравлического натяга ленточной пилы.
В основании станка со встроенной системой охлаждения установлены две силовые колонны с линейными направляющими, по которым под действием гидравлической системой подачи, перемещается пильная рама с ленточной пилой. Для увеличения жёсткости конструкции колонны скреплены между собой специальной траверсой. Наличие гидростанции позволяет максимально автоматизировать рабочий процесс, обеспечивая зажим заготовок в тисках, подъем и опускание рамы.
Станки марки РР характеризуются большой жесткостью конструкции и устойчивостью к вибрации, усилие резания в них практически постоянно по длине инструмента. Существенной особенностью колонных станков является наличие системы автоматического регулирования подачи в зависимости от усилия резания, что исключает заклинивание ленточной пилы в зоне резания и значительно увеличивает ресурс инструмента. Другим важным преимуществом этих станков является возможность установки на них пил с зубом из твёрдого сплава. Вследствие указанных особенностей, станки марки РР способны с заданным качеством обрабатывать крупногабаритные заготовки практически из любых материалов, в том числе из жаропрочных сталей и специальных сплавов.

Стандартная комплектация

На станке предусмотрена автоматическая система установки и регулирования усилия резания, необходимого для обработки различных материалов. В процессе резания осуществляется автоматическое поддержание этого усилия путём измерения давления на ленточную пилу и регулирования рабочей подачи. При увеличении давления на пилу в процессе резания ход рамы плавно замедляется, вплоть до полной остановки подачи, что исключает заклинивание полотна при пилении, и наоборот, ход рамы ускоряется при уменьшении давления на пилу.

Гидравлическое устройство натяжения ленточной пилы с манометром обеспечивает оптимальное усилие натяженияполотна при работе и Натяжение ленточной пилы до 45 бар

• Постоянное оптимальноенатяжение

• Устраняет ошибкиоператора при работе или замене пилы

• Прямолинейность реза

• Автоматическоевыключение при обрыве полотна или не правильном натяжении

Движение пилы в зоне резания обеспечивается одной подвижной и двумя неподвижными направляющими, в которых лента движется между подшипниками и гидравлически регулируемыми твердосплавными пластинами. Подвижная направляющая перемещается автоматически вместе с подвижной губкой тисков как можно ближе к заготовке, обеспечивая максимальную жесткость и точность выставления пилы при резании.

Станок оснащен устройством контроля высоты поднятия рамы.

поднятия рамы.

Щетка для удаления стружки

• работает синхронно с вращением пилы

• оптимальный диаметр щетки позволяет качественно очищать ленточную пилу

Предотвращает зуб от скалывания и снижает затраты на обслуживание.

электродвигателя с и червячным редуктором для жестких условий эксплуатации.

Скорость движения ленты можно плавно изменять, что обеспечивает возможность

качественной обработки практически всей гаммы материалов от «легких» до

специальных и «тяжелых» металлов и сплавов.

• Прочная и надежная конструкция

состоящий из трех сегментов

• Высокий крутящий момент

• Полый вал обеспечивает надежную

конструкцию

• Не требует обслуживания
