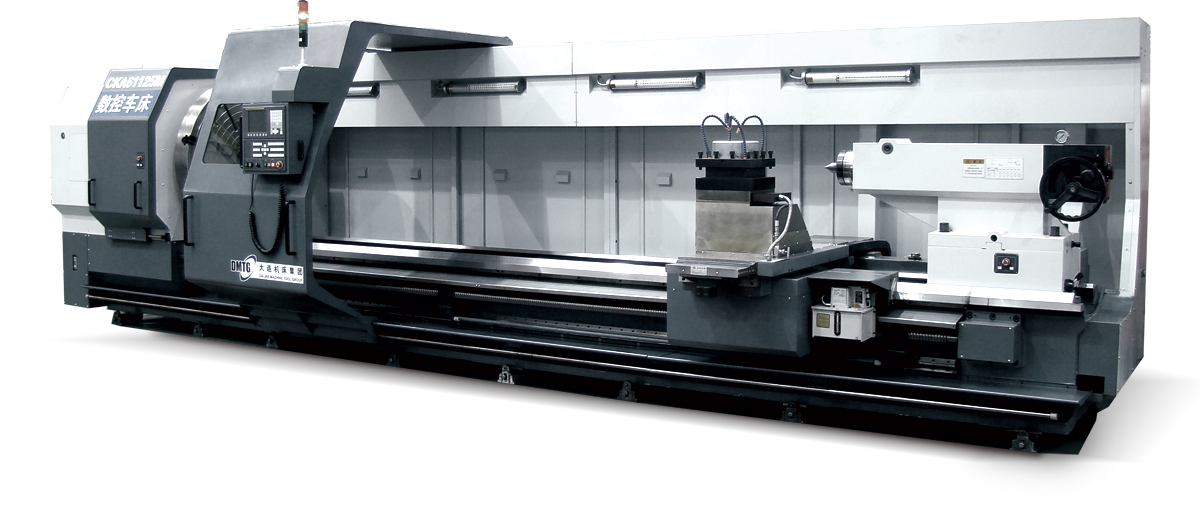

Тяжелый токарный станок с ЧПУ DMTG CKE61125M

Тяжелый токарный станок Dalian CKE61125M/8000 с ЧПУ является специальным оборудованием, предназначенным для обработки больших и тяжелых деталей. Длинна обрабатываемой детали может достигать до 8 метров, а вес 5000 кг. Обработка таких крупных заготовок достигается за счет широкой станины (перемещение по оси Х составляет 640 мм) и возможностью поддержки детали в нескольких люнетах. Сама же станина выполнена по современным технологиям цельного литья и защиты от внутренних напряжений, имеет соответствующий большой вес начинающийся от 14,5 тонн, конструктив станины выполнен таким образом, что обеспечивает максимальное значение жесткости и устойчивости, направляющие имеют индукционную закалку – все это положительно сказывается на обеспечение точности обработки, стабильные режимы резанья.

Отличительные особенности:

• Станок является аналогом легендарного станка 16А50Ф3.
• Станки предназначены для силового точения — съем до 10 мм на сторону.
• Мощная цельнолитая станина с широкими направляющими обеспечивает высокую жесткость и виброустойчивость.
• На станке используется полузакрытая защита, отвечающая последним мировым тенденциям. При такой защите удобно загружать на станок крупногабаритные заготовки краном и выгружать готовые изделия.
• Мощный шпиндель с крутящим моментом до 6150 Нм.
• Закаленные отшлифованные направляющие со специальным покрытием Turcite-B для перемещения без износа и трения.
• Бесступенчатое регулирование скорости, переключение осуществляется системой ЧПУ.
• Двигатели и привода Fanuc (Япония).

Область применения

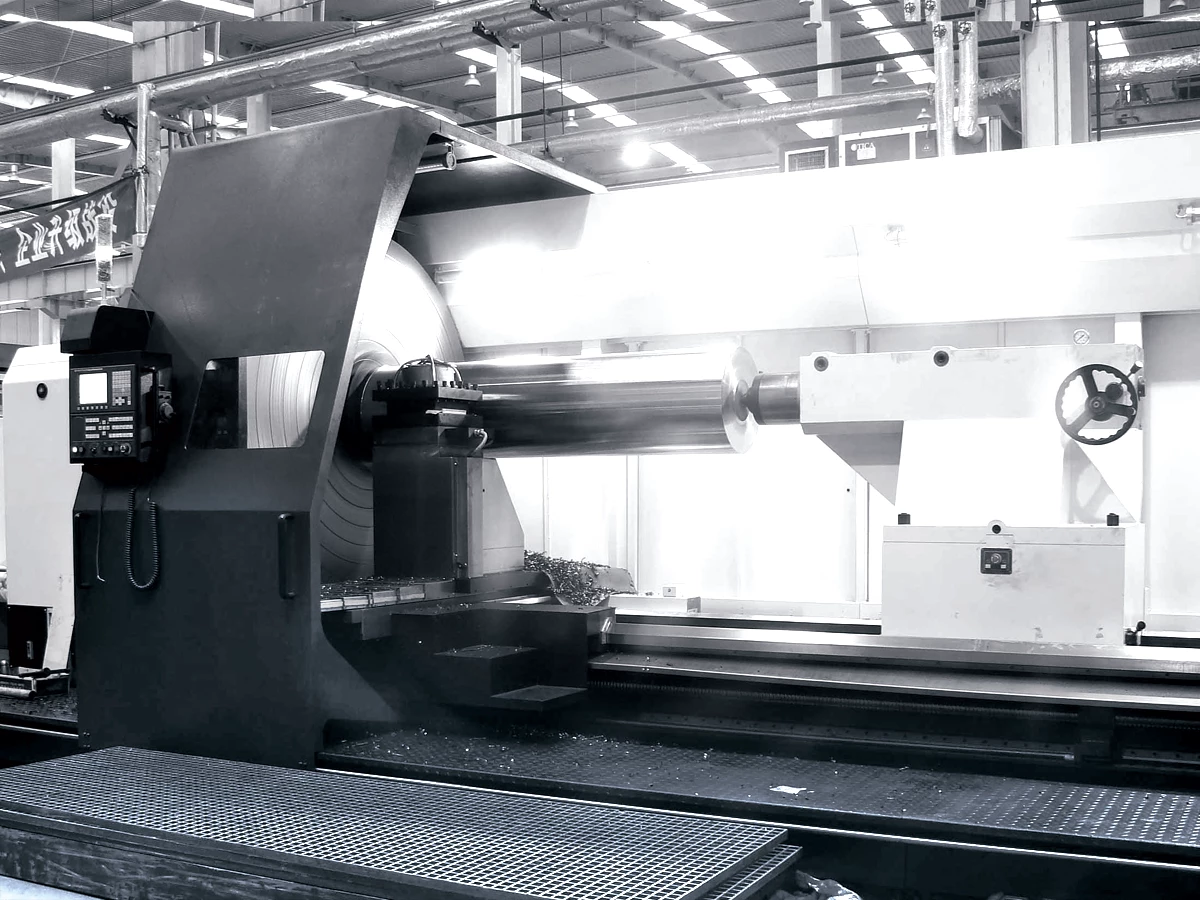

Токарные станки с ЧПУ серии CKE-M нашли широкое применение в тяжелом машиностроении. В основном применяются при черновой обдирке крупногабаритных деталей, где требуется силовое точение. Основное применение - изготовление валов.

Преимущества:

• Мощный высокопроизводительный токарный станок с ЧПУ для высокоточной обработки валов большого диаметра длиной до 8 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
• Предназначен для обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
• Возможно силовое точение со съемом до 10 мм за проход.
• Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D)
• Трехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
• Серводвигатель шпинделя Fanuc Alpha iI, cервоприводы по осям Fanuc Alpha is.
• 4-позиционный электромеханический сменщик инструмента (опция: 8-позиционный сменщик инструмента).

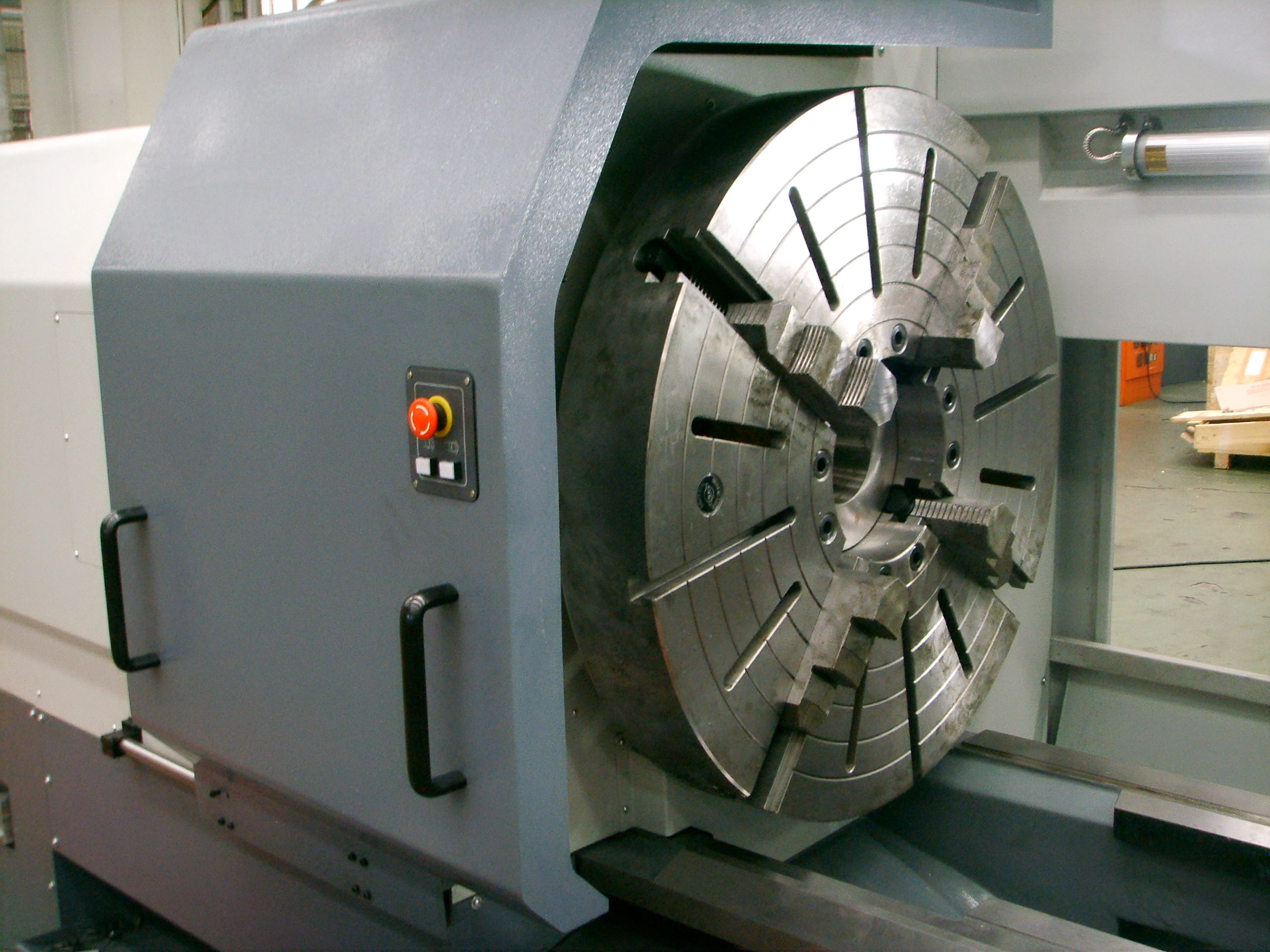

• Механический 4-кулачковый токарный патрон 1000 мм (опция: гидравлический 3-кулачковый патрон).
• Мощная механическая задняя бабка (опции: гидравлическая задняя бабка, электрический привод перемещения).
• Монолитная цельнолитая станина (для любого межцентрового расстояния) сложной формы с многочисленными усилениями обеспечивает высокую жесткость, вибростойкость и надежность станка.
• Широкие (755 мм) закаленные призматические направляющие станины (не ниже HRC 50).
• Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
• Шлифованные шариковые винты перемещений по всем осям класса точности С3.
• Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
• Система подачи СОЖ с баком емкостью 780 литров.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Циркуляционная система смазки шпиндельной бабки.
• Ленточный транспортер для удаления стружки производительностью 20 кг стружки в минуту.

Конструктивные особенности

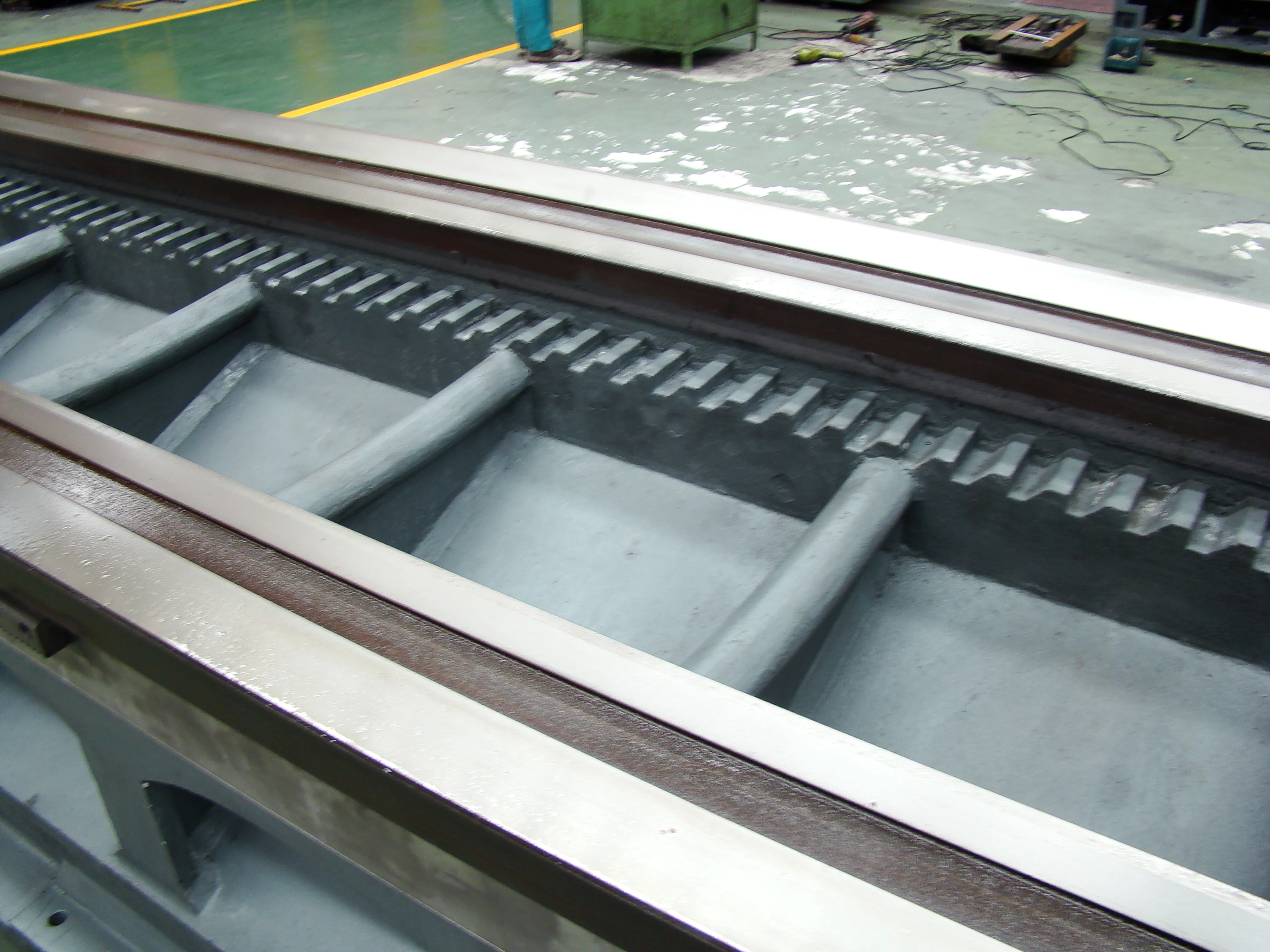

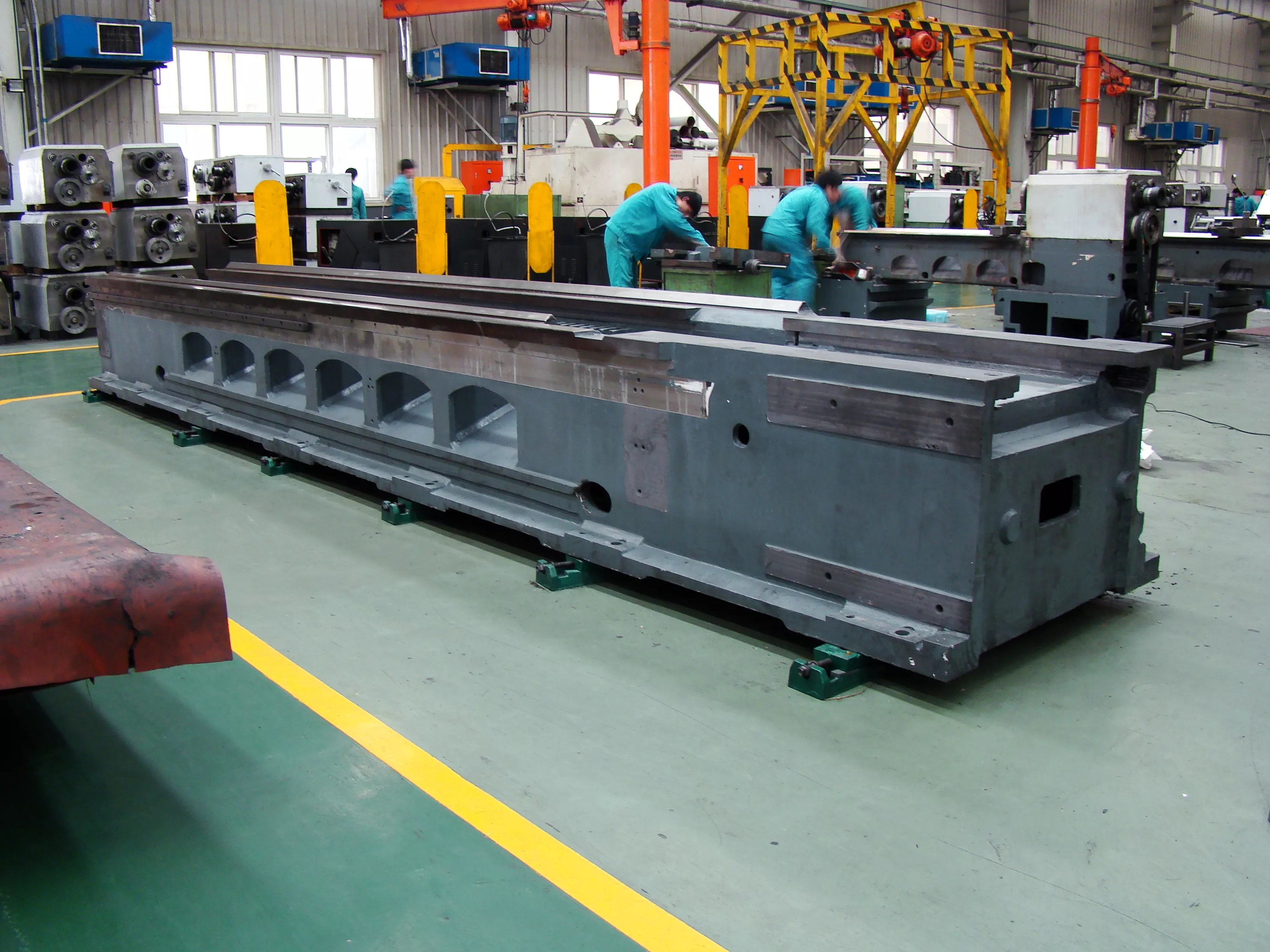

Станина. Мощная цельнолитая станина с широко разнесёнными направляющими и дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать большие нагрузки. Возможна обработка деталей массой до 8 т (при зажатии в центрах и люнетах).

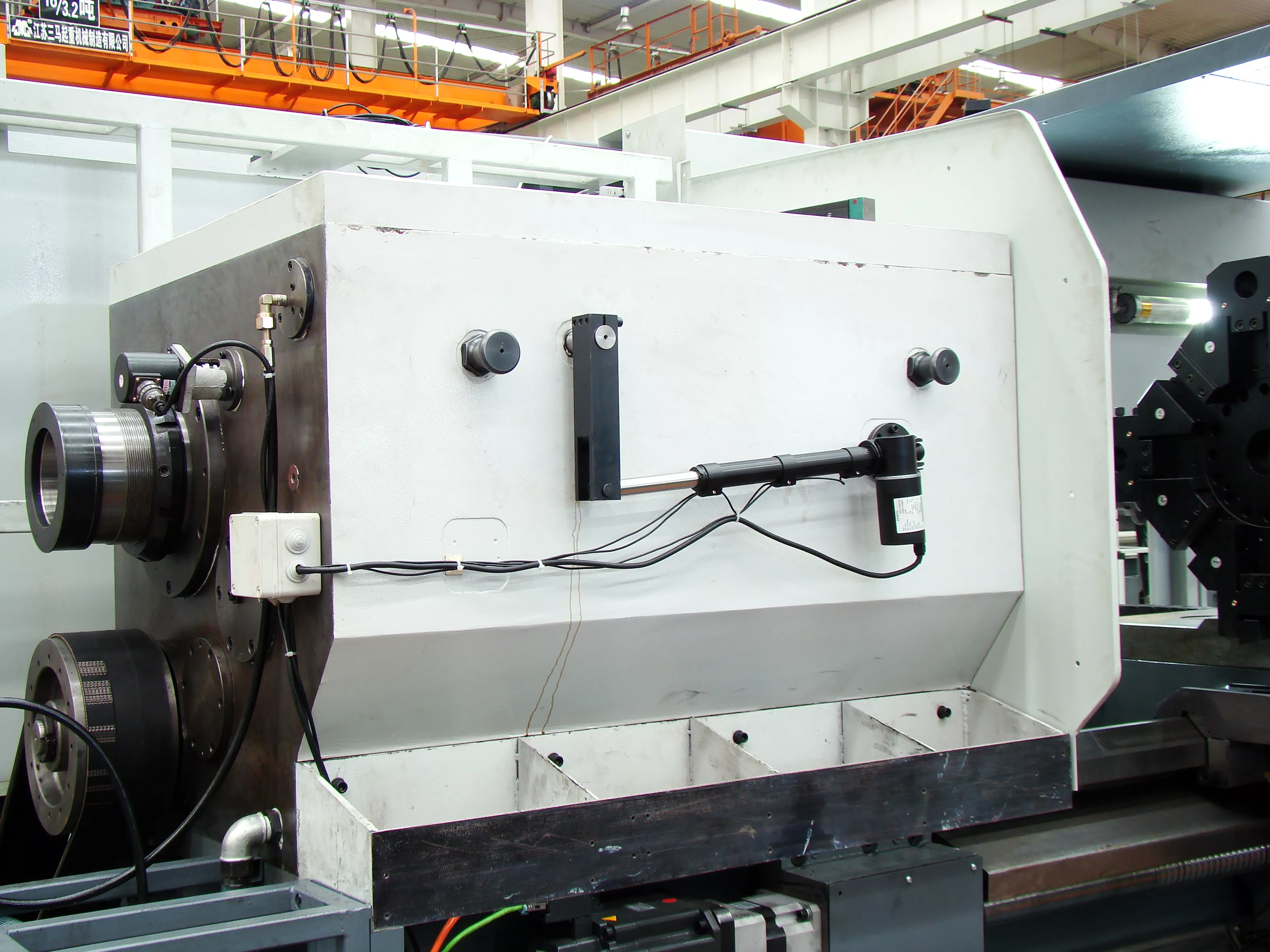

Шпиндель. Шпиндель с электрическим сервомотором. Подшипники шпинделя – NSK Япония, высокие показатели стабильности. Скорость шпинделя меняется автоматически в большом диапазоне скоростей.

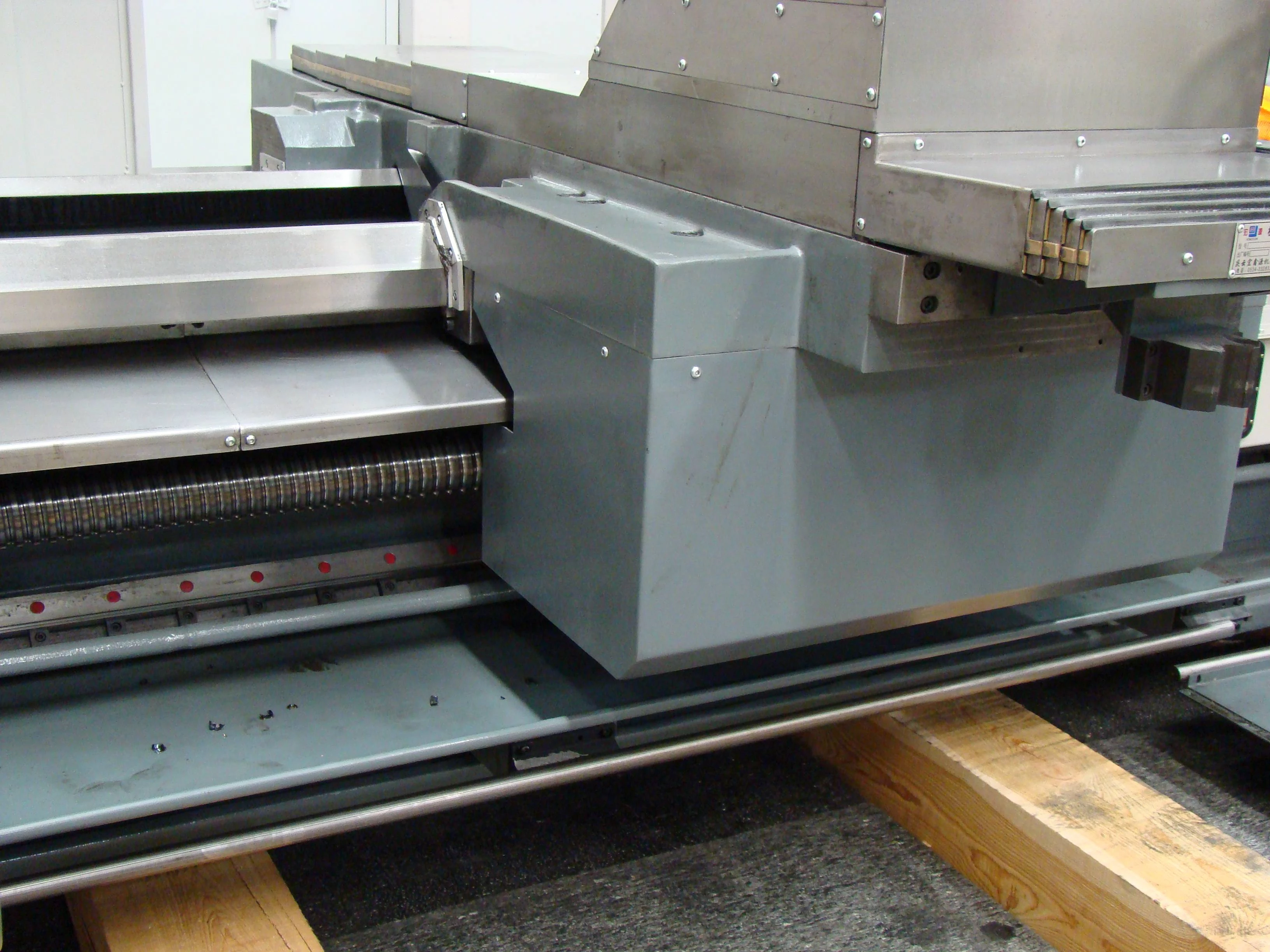

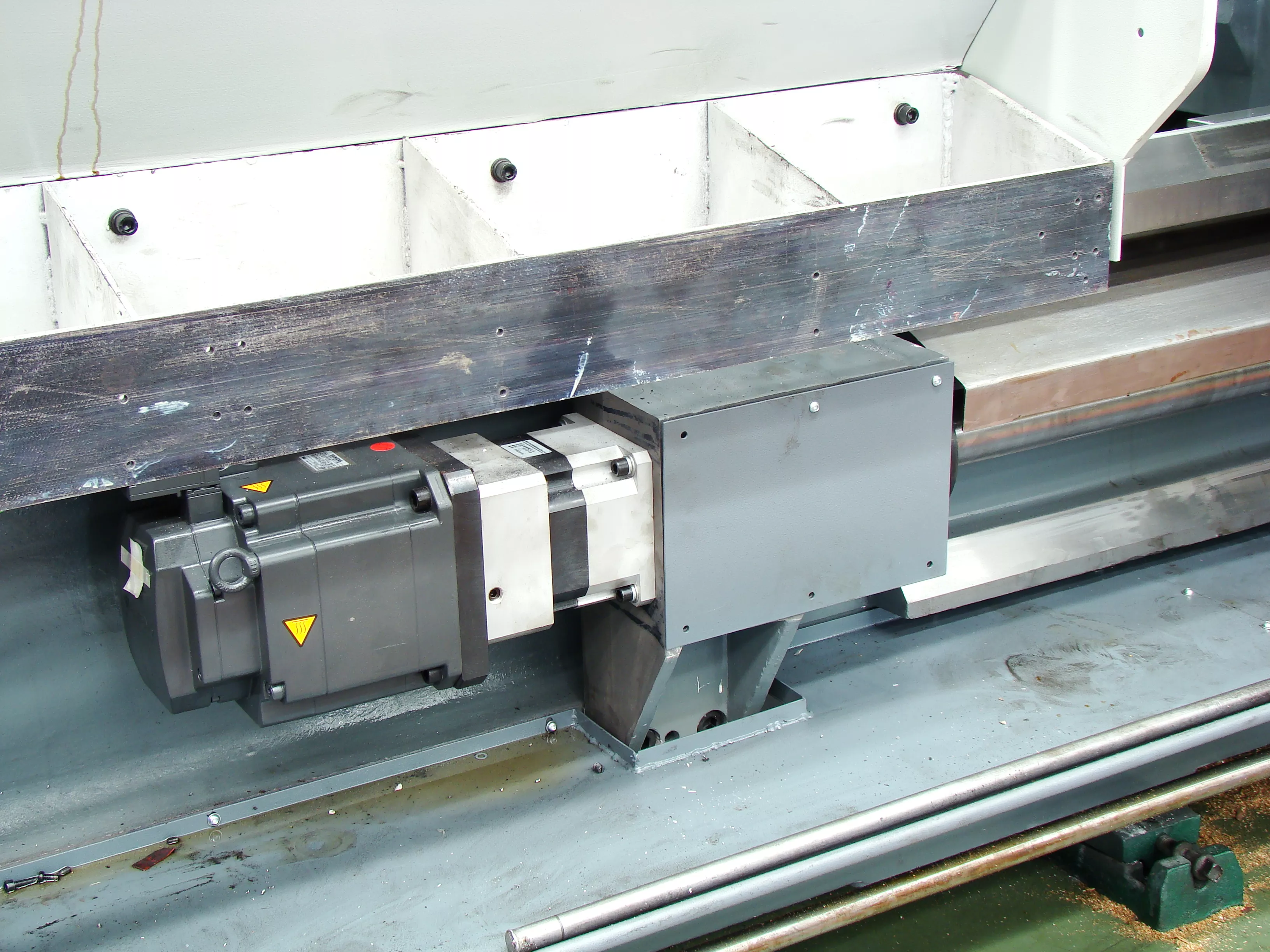

Привод по осям. Установлен точный планерный редуктор прямого подключения, вращающийся привод ШВП прямого подключения осуществляет высокоточное позиционирование.

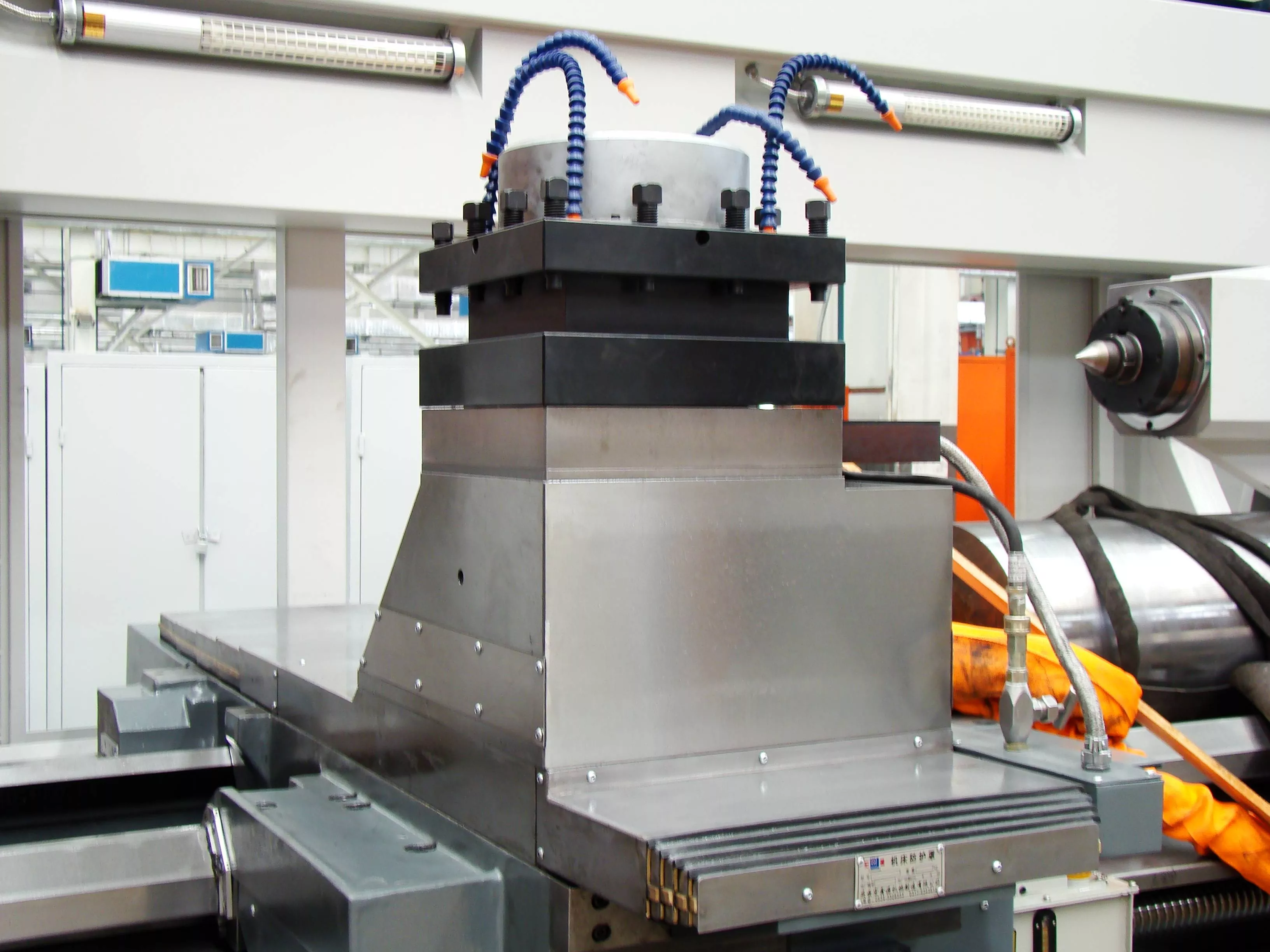

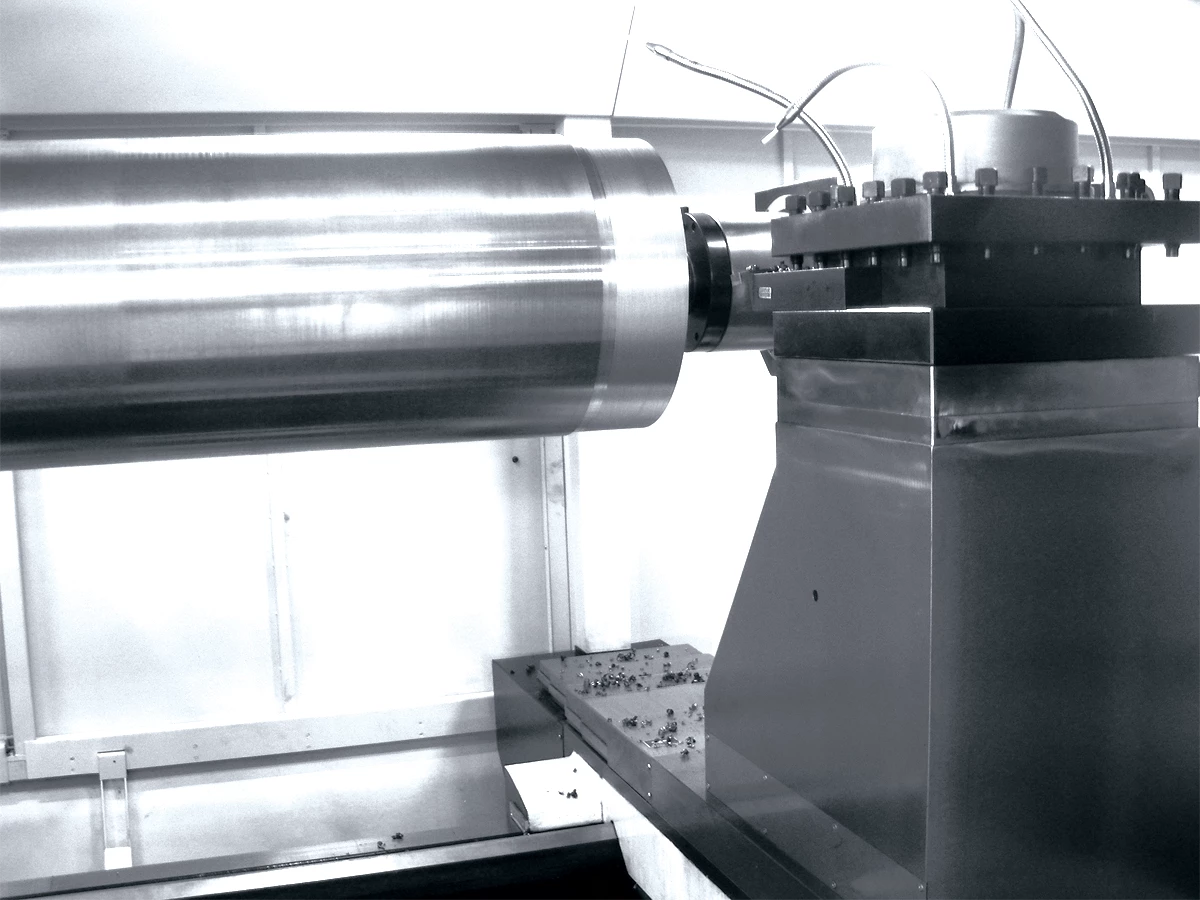

Резцедержатель. На станке установлен резцедержатель с внутренним охлаждением и разбрызгиванием СОЖ, что повышает качество поверхности детали.

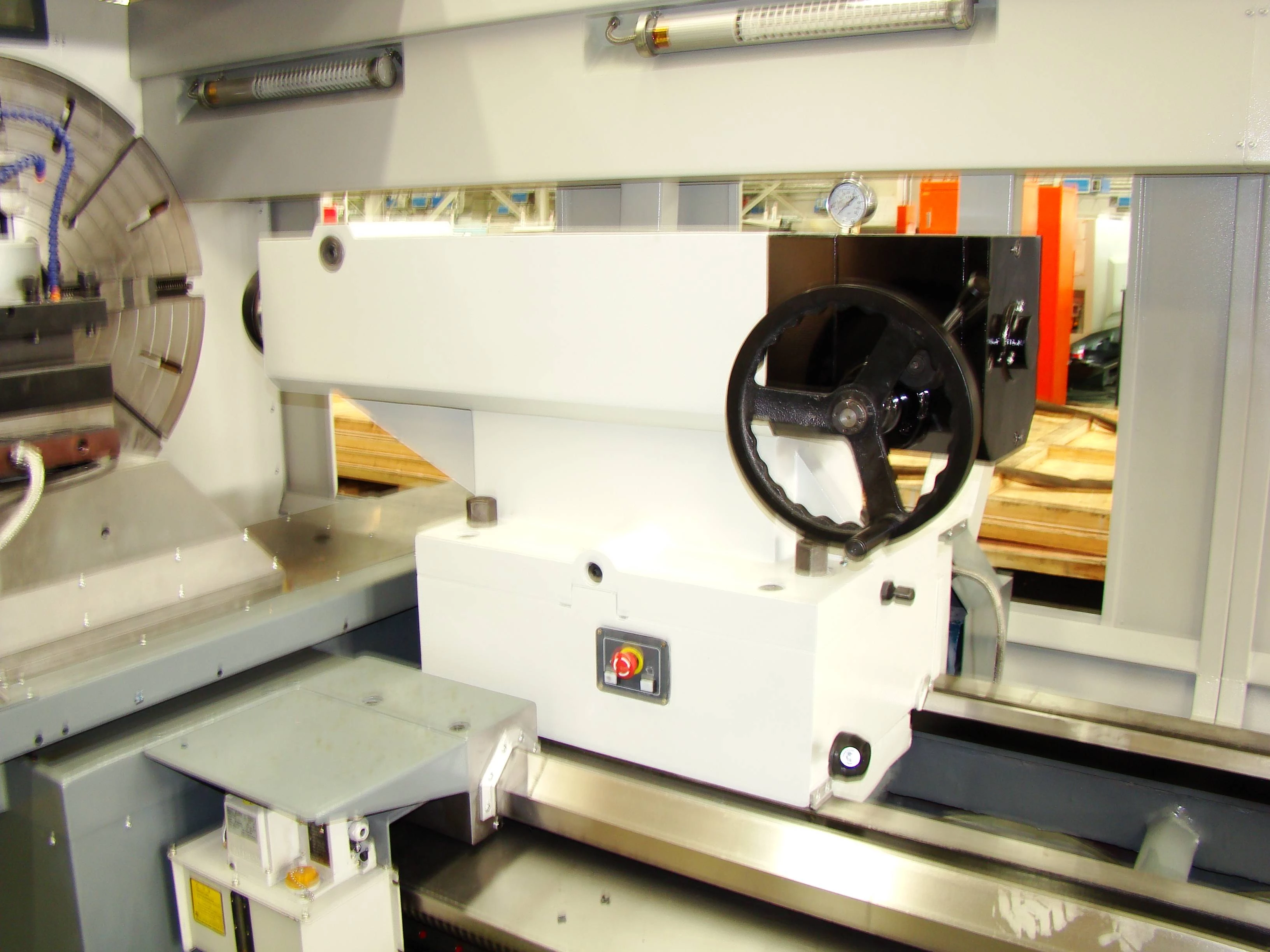

Задняя бабка. На станке установлена мощная задняя бабка, перемещение осуществляется протягиванием по направляющим. Опционально возможно установить электрический привод перемещения.

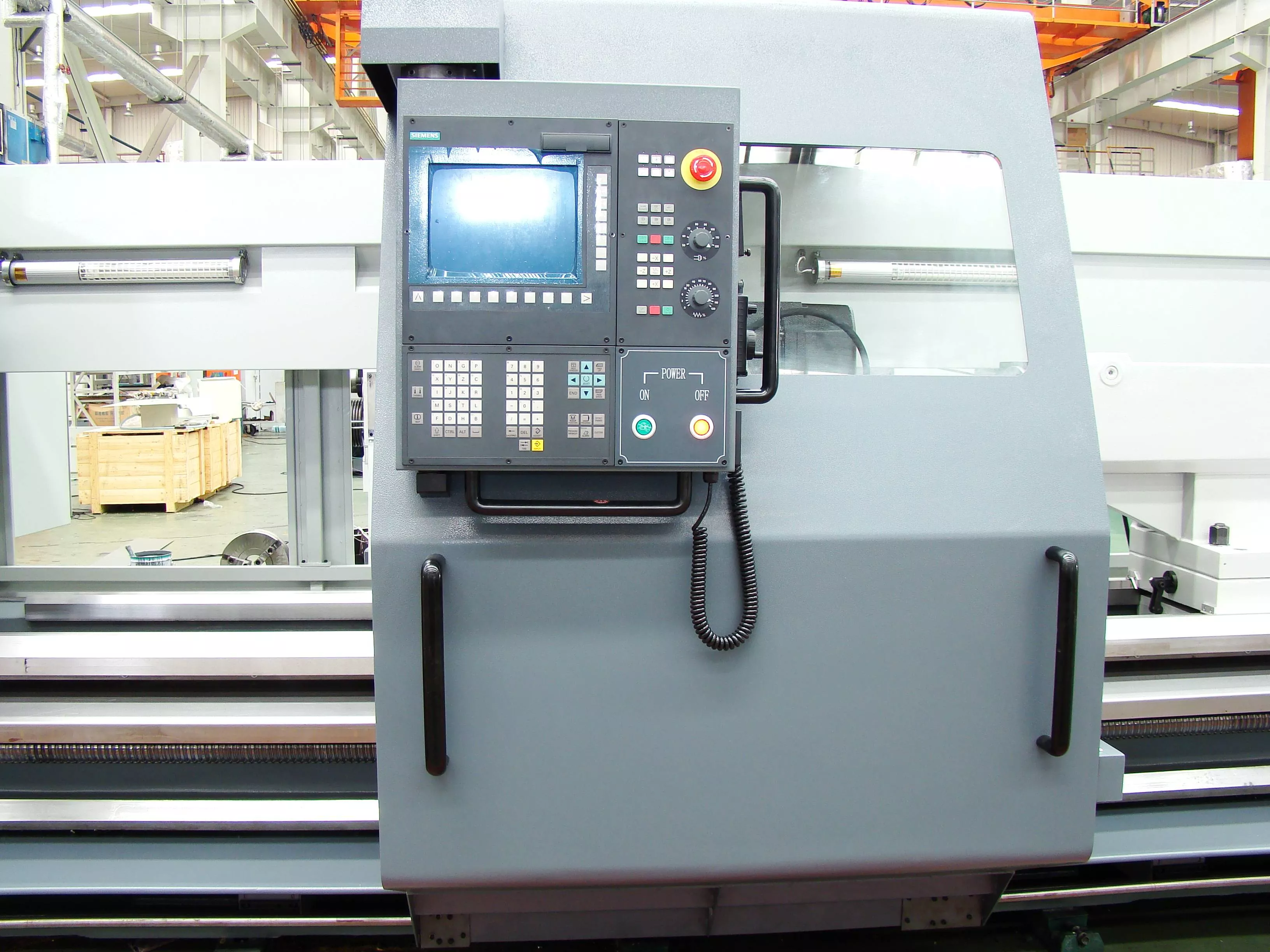

Система ЧПУ. По требованию заказчика устанавливается система ЧПУ FANUC Oi - Mate TD (Япония) или SIEMENS 808D

• тип - замкнутый;
• количество осей управления – 2 + шпиндель (2D)
• автоматические циклы резания одновременно по двум координатам
• учет времени обработки и счетчик деталей
• программирование деталей и радиуса
• память на 63 программы, таблица инструментов на 64 позиции

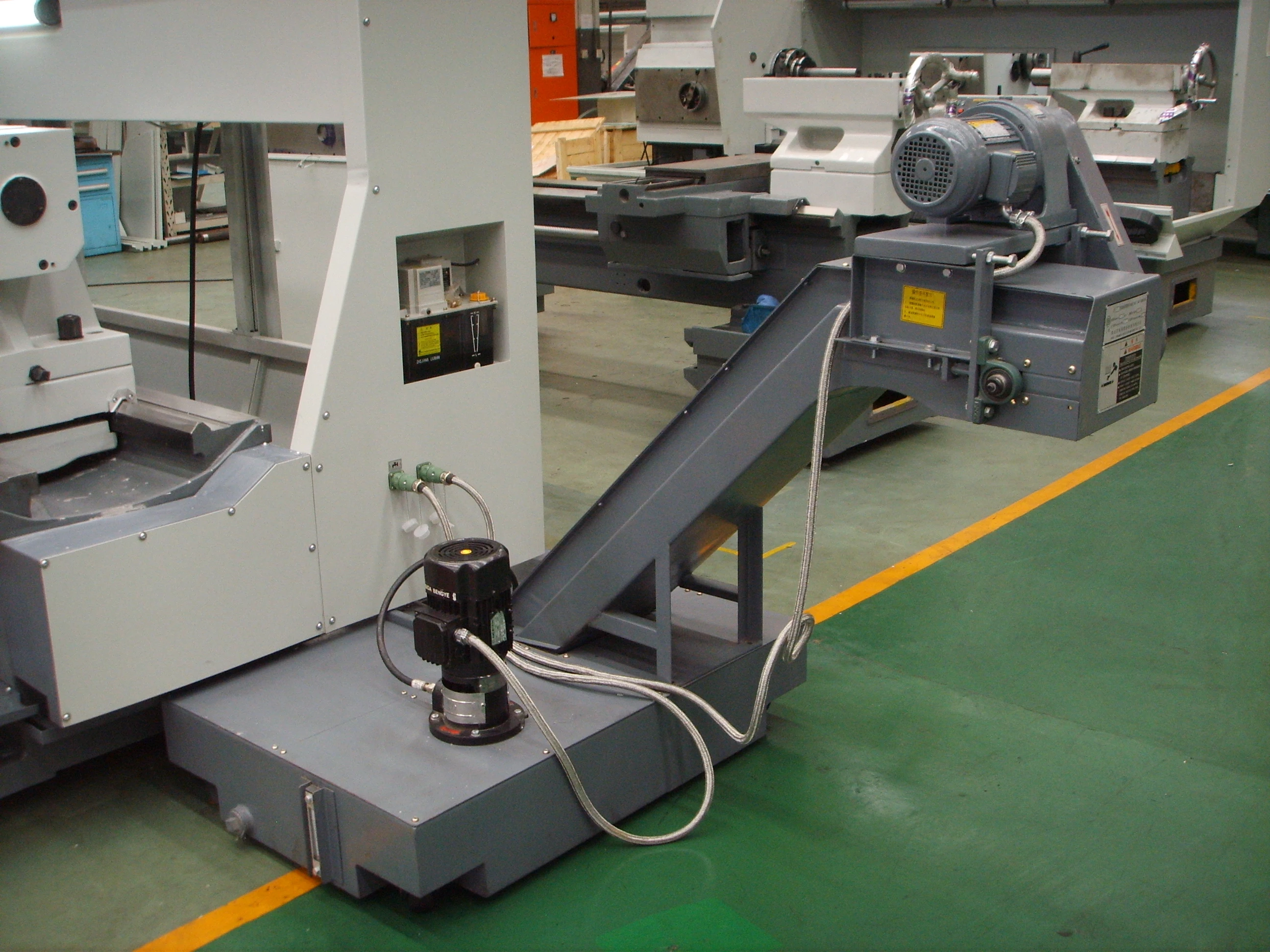

Транспортер для удаления стружки. Для удаления стружки установлен транспортер, производительностью 20 кг./мин.

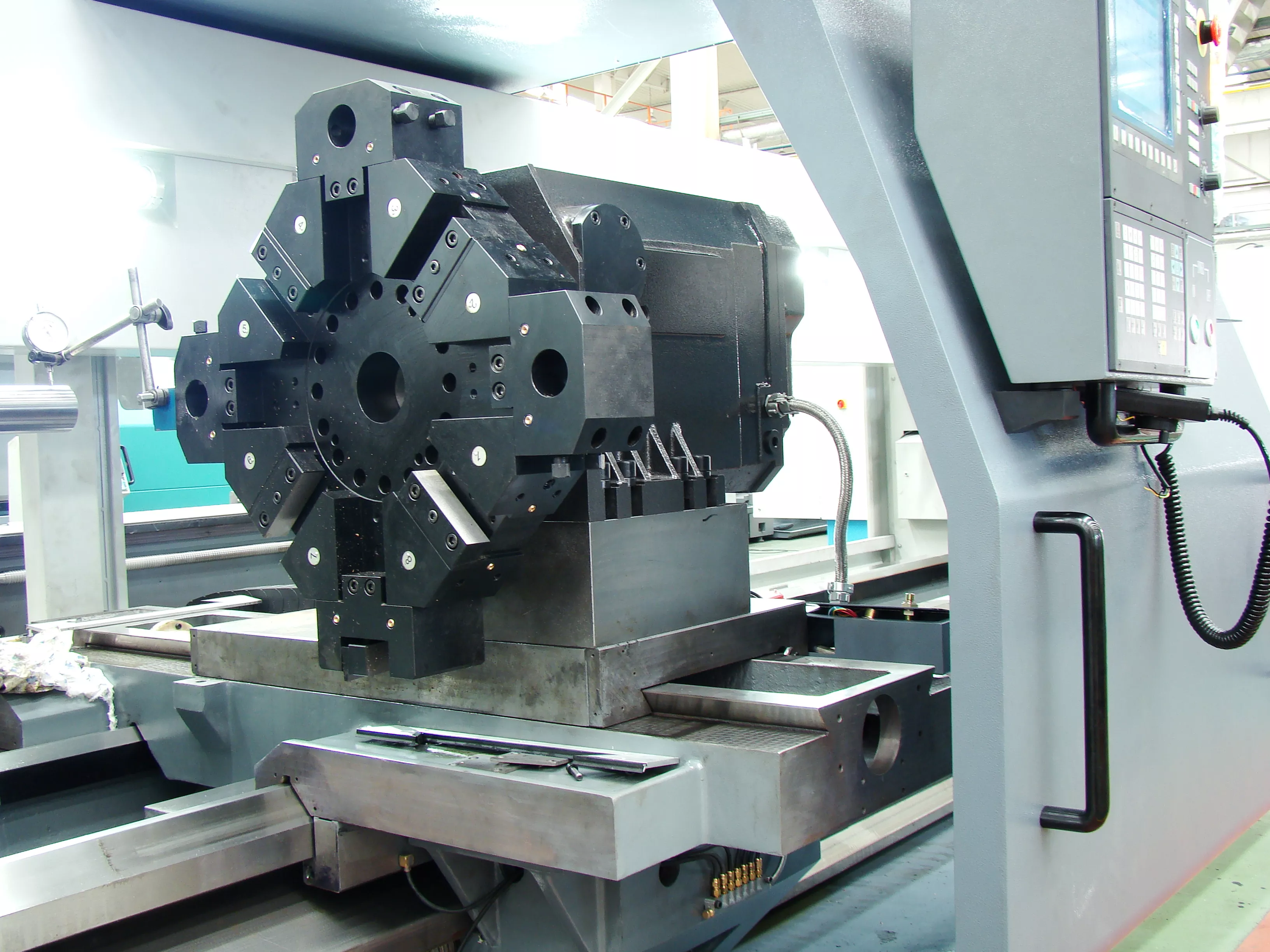

Револьверная головка.

Опционально возможно установить 8-ми позиционную револьверную головку, которая значительно расширяет возможности обработки. При установке 8-ми позиционной револьверной головки уменьшается диаметр обработки.
