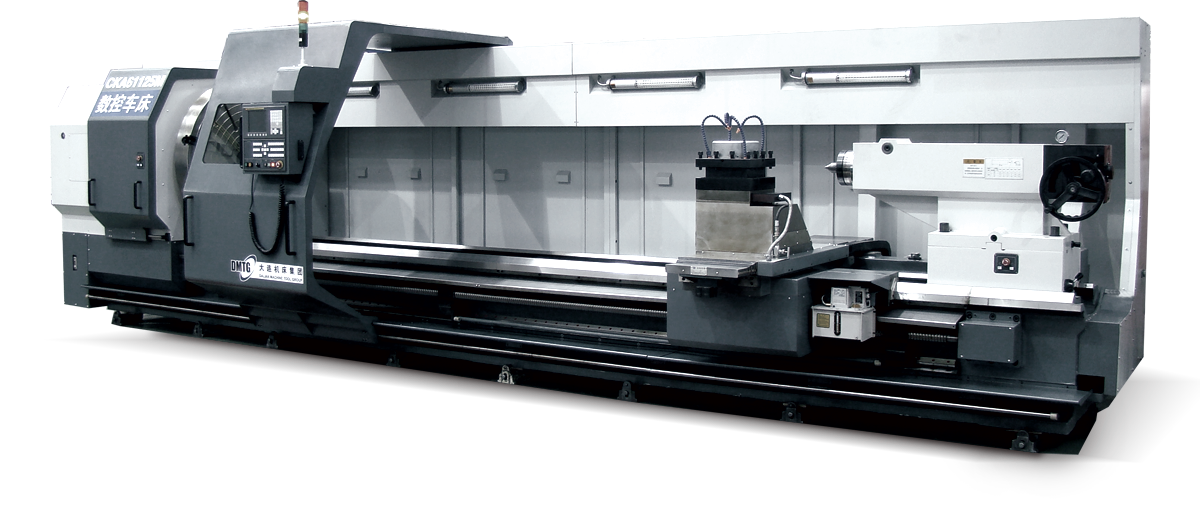

Токарный станок с ЧПУ тяжелой серии DMTG СКЕ 61125M
Тяжелый токарный станок Dalian CKE61125M с ЧПУ является специальным оборудованием, предназначенным для обработки больших и тяжелых деталей. Длинна обрабатываемой детали может достигать до 8 метров, а вес 5000 кг. Обработка таких крупных заготовок достигается за счет широкой станины (перемещение по оси Х составляет 640 мм) и возможностью поддержки детали в нескольких люнетах. Сама же станина выполнена по современным технологиям цельного литья и защиты от внутренних напряжений, имеет соответствующий большой вес начинающийся от 14,5 тонн, конструктив станины выполнен таким образом, что обеспечивает максимальное значение жесткости и устойчивости, направляющие имеют индукционную закалку – все это положительно сказывается на обеспечение точности обработки, стабильные режимы резанья.
Сама же система ЧПУ станка CKE61125M бывает в двух вариантах:
- FANUC 0i-TD (Япония) – хорошо зарекомендовала себя на территории России, проста и удобна для оператора, полностью русифицирована, 80% станков в нашей стране оснащены данной системой.
- Вторая система, это качественный бренд компании Немецкого производителя стойка Siemens 802D. Данная система отличается исключительной надежностью, отвечает самым современным требованиям, но стоит немного дороже своего конкурента.
- Двигатель шпинделя имеет мощностью 22 кВт, с функцией плавного регулирования скоростями вращения. Переключение диапазонов скоростей осуществляется системой ЧПУ.
- Резцедержатель также имеет два варианта исполнения в зависимости от оси вращения (смены инструмента):
- Четырехпозиционная резцедержка по сути является как на универсальных станках, ось вращения вертикальная. Такое исполнение позволяет с легкостью производить силовой съем при расточке цилиндрических поверхностей.
- Установка восьмипозиционной револьверной головы с горизонтальной осью вращения значительно расширяет функциональность станка CKE61125M. Быстрая смена инструмента, возможность использования осевого инструмента, нарезание различных видов резьбы. Данная резцедержка произведена в Италии компанией «Yantai-Baruffaldi».
- Защитные кожуха данной модели позволяют оператору полноценно и безопасно контролировать цикл обработки детали, а также легко осуществлять загрузку и выгрузку используя различные приспособления.
- Централизованная система смазки направляющих и ШВП упрощает процесс обслуживания станка и уменьшает износ, что положительно сказывается на долгосрочности работы станка.
Преимущества
- Мощный высокопроизводительный токарный станок с ЧПУ для высокоточной обработки валов большого диаметра длиной до 8 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
- Предназначен для обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
- Возможно силовое точение со съемом до 10 мм за проход.
- Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D)
- Трехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
- Серводвигатель шпинделя Fanuc Alpha iI, cервоприводы по осям Fanuc Alpha is.
- 4-позиционный электромеханический сменщик инструмента (опция: 8-позиционный сменщик инструмента).
- Механический 4-кулачковый токарный патрон 1000 мм (опция: гидравлический 3-кулачковый патрон).
- Мощная механическая задняя бабка (опции: гидравлическая задняя бабка, электрический привод перемещения).
- Монолитная цельнолитая станина (для любого межцентрового расстояния) сложной формы с многочисленными усилениями обеспечивает высокую жесткость, вибростойкость и надежность станка.
- Широкие (755 мм) закаленные призматические направляющие станины (не ниже HRC 50).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Система подачи СОЖ с баком емкостью 780 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
- Ленточный транспортер для удаления стружки производительностью 20 кг стружки в минуту.
Все токарные с танки с ЧПУ DMTG серии СКЕ-М разработаны при участии Советских инженеров, с учетом всех современных тенденций развития станкостроения, применены самые последние на сегодняшний день инженерно-технические достижения.
-
Токарные станки с ЧПУ серии CKE предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.
-
Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Станина. Горизонтальная цельнолитая станина обеспечивают высокую жесткость.
Шпиндель. Шпиндель с электрическим сервомотором. Подшипники шпинделя – NSK Япония, высокие показатели стабильности. Скорость шпинделя меняется автоматически.
Привод по осям. Установлен точный планерный редуктор прямого подключения, вращающийся привод ШВП прямого подключения осуществляет высокоточное позиционирование.
Резцедержатель. На станке установлен резцедержатель с внутренним охлаждением и разбрызгиванием СОЖ, что повышает качество поверхности детали.
Задняя бабка. На станке установлена мощная задняя бабка, перемещение осуществляется протягиванием по направляющим. Опционально возможно установить электрический привод перемещения.
Устройство ЧПУ FANUC Oi - Mate TD (Япония)
- тип - замкнутый;
- количество осей управления – 2 + шпиндель (2D)
- автоматические циклы резания одновременно по двум координатам
- учет времени обработки и счетчик деталей
- программирование деталей и радиуса
- память на 63 программы, таблица инструментов на 64 позиции
Транспортер для удаления стружки. Для удаления стружки установлен транспортер, производительностью 20 кг./мин.
Револьверная головка. Опционально возможно установить 8-ми позиционную револьверную головку, которая значительно расширяет возможности обработки. При установке 8-ми позиционной револьверной головки уменьшается диаметр обработки.
Мы ценим ваше время и доверие, поэтому стремимся сделать процесс оплаты максимально удобным и прозрачным. После оформления заказа через наш сайт с вами свяжется менеджер для подтверждения и уточнения заказа.
Возможные способы оплаты:- наличными
- банковским переводом;
- предоплата;
- лизинг от партнеров;
- кредит от партнеров.
После подтверждения заказа мы отправим вам счёт на оплату. В нём будут указаны все необходимые реквизиты для оплаты. Вы можете оплатить заказ в течение 3 дней после получения счёта.
Если у вас возникли вопросы или проблемы с оплатой, пожалуйста, свяжитесь с нами по телефону или электронной почте. Мы постараемся помочь вам как можно скорее.
Наша компания предлагает несколько вариантов доставки:
- Доставка по Пермскому краю;
- Доставка по России и СНГ;
- Самовывоз.
На все оборудование, поставляемое группой компаний Станкоинком, устанавливается гарантийный срок. В общем случае гарантийный срок составляет 12 месяцев, если другое не указано заводом-изготовителем.
При приобретении оборудования оформляется гарантийный талон, в котором указаны условия гарантии и гарантийный срок.
Подробнее о гарантииСтандартная комплектация станка
- Система ЧПУ FANUC (Япония)
- 4-кулачковый механический патрон
- Механическая задняя бабка
- Неподвижный центр
- Местное освещение рабочей зоны
- Система подачи СОЖ
- Транспортер для удаления стружки с тележкой
- Теплообменник электрошкафа
- Автоматическая система смазки направляющих и ШВП
- 4-х позиционный резцедержатель
- Полузакрытая кабинетная защита зоны обработки
- Передача информации через порт RS-232
- Набор ключей и инструмента
Дополнительная комплектация
- Система ЧПУ Siemens 828D
- 3-кулачковый механический патрон
- Электрический привод задней бабки
- Подвижный и неподвижный люнеты
- Задний вращающийся центр
- 8-ми позиционная револьверная головка
- Гидростанция
- 3-х кулачковый гидравлический патрон
- Гидравлическая задняя бабка
- Анкерные болты или виброопоры для установки
- Режущий инструмент
- Кондиционер электрошкафа
- Увеличение мощности шпинделя
