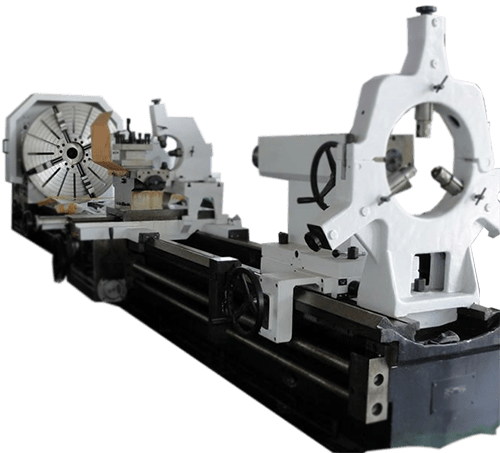

Универсальный токарный станок DMTG CW61100M
Станок предназначен для обработки крупногабаритных деталей.
Видео обзор работы оборудования
Назначение
Станок предназначен для черновой и получистовой обработки габаритных деталей, проточку в размер внутренних и наружных цилиндрических поверхностей, обработку конических поверхностей, торцевых поверхностей, нарезание метрических, дюймовых, а также модульных и питчевых резьб, проточку канавок, сверление как оправкой в резцедержке, так и при помощи пиноли задней бабки, развертывание и. На станке можно обрабатывать такие материалы, как чугун, сталь, цветные металлы и пластик.
Станина
Станина станка выполнена из чугуна. Поверхность направляющих закалена ТВЧ (HRC50) и отшлифована. Ширина станины – 755 мм. На станке возможна обработка деталей с диаметром до 1400 мм (с использованием гапа, без него до 630 мм). V – образные направляющие обеспечивают плавность хода и высокую точность обработки. Система смазки направляющих снижает трудоемкость обслуживания станки и увеличивает его ресурс. Максимальный вес заготовки в центрах – 5000 кг. В базовую комплектацию станка входит задняя бабка с диаметром пиноли 160 мм и метрическим конусом 80 мм. Максимальное перемещение пиноли задней бабки – 300 мм. Возможность выбора скорости перемещения через редуктор от маховика. Скорость быстрых ходов в продольном направлении – 3740 мм/мин, поперечных – 1870 мм/мин.
Шпиндель
Шпиндель с внутренним отверстием 130 мм и метрическим конусом 140 имеет 21 ступень скоростей вперед и 12 на реверс. Что позволяет достигать диапазона вращения от 3,15 до 315 об/мин вперед и от 4,5 до 415 об/мин на реверс. Скорость шпинделя устанавливается с помощью двух рукояток. Так же в виде опции возможна установка шпинделя с внутренним отверстием 160 мм. Широкий диапазон продольных и поперечных подач обеспечивает высокое качество обработки различных материалов.
Прочее
В резцедержатель устанавливается инструмент с поперечным сечением державки 45х45 мм. Система подачи СОЖ оборудована шестеренчатым насосом CB-B10 (вращение против часовой стрелки) со скоростью вращения 1450 об/мин, обеспечивает подачу СОЖ в зону обработки, реализует отвод тепла от резца и смыв стружки из зоны резания и охлаждение режущей кромки инструмента.
| Базовая комплектация | Опции |
| Освещение рабочей зоны | Люнет подвижный ф50-ф220 мм |
| 4-х кулачковый патрон 1000 мм + ключ патрона | Люнет неподвижный ф50-ф470 мм |
| Устройство для обработки конусов | Открытый люнет ф350-ф800 мм |
| Вращающаяся пиноль задней бабки с возможностью фиксации | Упорный центр |
| Масленка | Устройство цифровой индикации и оптические линейки |
| Комплект фрикционных дисков | Анкерные болты |
| Документация на русском языке | Клиновые башмаки |
| Широкий выбор инструмента и оснастки под любые детали заказчика |
