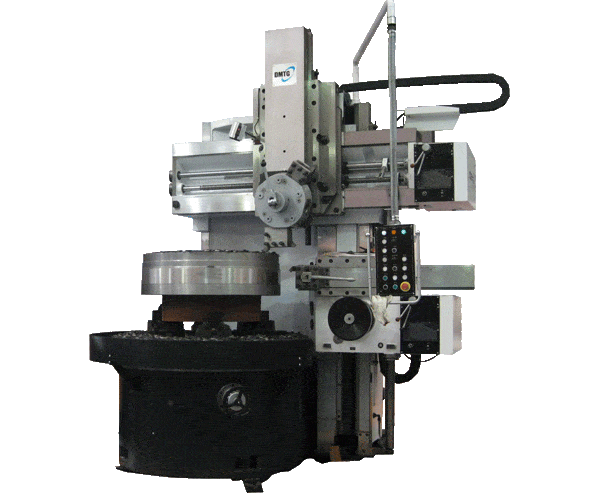

Карусельный станок DMTG C5120

Предназначен для обработки изделий большой массы с относительно небольшой длиной. Отличительной особенностью данного станка является вертикальное расположение шпинделя, а также вертикальный и боковой суппорты. Вертикальный оснащен четырехпозиционным инструментальным резцедержателем и может наклоняться, что позволяет легко обрабатывать конические поверхности. Вертикальное и горизонтальное перемещение суппортов происходит, благодаря асинхронным электродвигателями через коробку подач, которая имеет 12 ступеней, и ходовые винты. Боковой суппорт тоже оснащен четырехпозиционным инструментальным резцедержателем. Они имеют точность позиционирования и отличаются долговечностью. Салазки суппортов уравновешены с помощью гидравлического компенсирующего цилиндра.

Варианты использования:

• черновая и чистовая обработка заготовок массой до 8000 кг, диаметром до 2000 мм, высотой до 1250 мм;

• обработка наружных, внутренних и торцевых поверхностей заготовок в виде тел вращения;

• обтачивание и растачивание цилиндрических и конических поверхностей;

• прорезка канавок и отрезка;

• сверление, зенкерование и развертывание центральных отверстий и снятие фаски.

Жесткость конструкции позволяет обрабатывать уникальные массивные изделия с высокой степенью точности. Горизонтальное расположение плоскости планшайбы, на которой закрепляют обрабатываемую деталь, облегчает и ускоряет ее установку и выверку. Станок подходит для единичного выпуска деталей и мелкосерийного производства.

Некоторые особенности:

1. вертикальное расположение шпинделя (позволяет обрабатывать заготовки большей массы и диаметра);

2. планшайба с независимо перемещаемыми кулач (4 шт);

3. обработка заготовок относительно небольшой длины, но относительно большого веса и диаметра;

4. возможность использования вертикального и горизонтального суппортов;

5. основание и стойка станка жестко скреплены между собой;

6. направляющие и трапецеидальные винты отвечают за перемещение траверсы и суппортов;

7. надежный контроллер, управляющий электроавтоматикой станка;

8. отсутствие электромагнитных муфт в приводе главного движения.

9. направляющие станка смазываются централизованно от бака смазки.

Станина станка из высококачественного чугуна состоит из двух частей:

1. Нижняя – на ней закрепляется планшайба диаметром 1800 мм.

2. Вертикальная – коробчатая колонна, на которой размещаются направляющие скольжения траверсы вертикального суппорта и ползуна горизонтального суппорта.

Преимущества станка:

• относительно небольшое занимаемое пространство;

• высокая мощность шпинделя;

• наличие нескольких суппортов;

• возможность перемещения суппорта одновременно по 2м координатам (обработка конусов)

• подвесной пульт управления

• верхний суппорт имеет 4 (5 опция) позиционную резцедержку под резец 40х40 мм.

• боковой суппорт (опция) имеет 4 позиционную резцедержку под резец 40х40 мм.

• смазка главных деталей трансмиссии и направляющих осуществляется при помощи смазки под давлением.

• скорости вращения планшайбы задаются вариатором на пульте управления и переключаются гидравлически. Для обеспечения безопасности и стабильности работы в гидросистеме установлен гидроаккумулятор.

• наличие устройства цифровой индикации (УЦИ) и оптических/магнитных линеек.

Устройства цифровой индикации влияют на повышение производительности работы, а также точностных характеристик и выполнение сложных операций.

Изделие, закрепленное на планшайбе, совершает плавное вращательное движение, а инструмент – поступательное рабочее движение с выбранной скоростью подачи.
