Ленточное пиление является основным методом заготовительной резки в машиностроении и металлообработке. Технологический процесс характеризуется минимальной шириной реза (0,6–1,6 мм), низкими энергозатратами на единицу снятого материала и стабильной геометрической точностью, недостижимой для дисковой, абразивной или ручной резкой. Ленточнопильные станки (ЛПС) применяются для резки сплошных и полых заготовок из конструкционных, легированных, нержавеющих сталей, цветных металлов и труднообрабатываемых сплавов, включая титан и жаропрочные сплавы на никелевой основе.
1. Технологические преимущества
По сравнению с дисковой и абразивной резкой, ленточный метод обеспечивает следующие количественно измеримые эффекты:
Параметр
Значение
Технический комментарий
Потери на рез (ширина пропила)
0,6–1,6 мм в зависимости от шага и развода зубьев
Экономия материала составляет до 10–18% против абразивного реза
Диапазон сечений
10–1000 мм (типовые станки); до 1500 мм — единичные портальные исполнения
Возможна пакетная резка профилированных изделий при суммарной высоте не более 80% от номинала станка
Шероховатость поверхности реза
Rz 20–40 мкм (Ra 2,5–6,3 мкм)
Достаточно для большинства заготовительных операций; чистовая торцовка не требуется для деталей с низкими требованиями
Отклонение от перпендикулярности
≤0,1мм/100 мм (на исправном станке с нормальным натяжением полотна)
При износе направляющих или слабом натяжении полотна, возможно увеличение до 0,5 мм/100 мм
Структурные изменения в зоне реза
Отсутствуют
Ключевое отличие от абразивной резки, где образуются прижоги (вторичная закалка) и остаточные растягивающие напряжения
Вывод по разделу: ленточное пиление предпочтительно для большинства заготовительных операций в диапазоне сечений 20–500 мм, за исключением единичного раскроя тонкостенных труб (где быстрее дисковая пила) и высокотвердых материалов (>45 HRC), где эффективность падает.
2. Конструкция и принцип действия
ЛПС построен по кинематической схеме замкнутого режущего инструмента, натянутого на два шкива (ведущий и ведомый). Основные конструктивные узлы и их влияние на точность:
Узел
Типовое исполнение
Влияние на результат реза
Пильная рама
Литое чугуны (предпочтительно) или сварная конструкция с демпфированием
Чугун снижает вибрации; сварная рама требует толстых стенок (> 8 мм)
Направляющие полотна
Карбид вольфрама + радиально-упорные подшипники
Зазор между направляющими 0,01–0,03 мм — критичен для прямолинейности
Привод
Мотор-редуктор: червячный (дешевле, но изнашивается) или цилиндрический (ресурс 15–20 тыс. час)
Планетарные редукторы — редко, высокая стоимость
Натяжение полотна
Винтовой, пружинный или гидравлический
Контроль по тензометру; норма: 170–300 Н/мм² в зависимости от ширины и шага
Примечание по безопасности: усилие реза направлено вниз, чем ленточная пила принципиально отличается от циркулярной. Заготовка прижимается к столу, а не выталкивается на оператора. Однако смена полотна требует обязательного отключения питания и блокировки пуска.
3. Система СОЖ
Смазочно-охлаждающая жидкость обязательна при резке стальных заготовок со скоростью резания выше 15 м/мин (то есть практически всегда). Функции:
отвод тепла из зоны резания (иначе нагрев зуба выше 600°C → потеря твердости быстрореза);
смазка задних поверхностей зуба снижает коэффициент трения с 0,5–0,6 до 0,1–0,15;
удаление стружки из межзубного пространства предотвращает забивание и сколы.
Рекомендация: эмульсия 5–8% концентрации для сталей, 10–12% для нержавейки и титана. Резка «на сухую» допустима только для цветных металлов (Al, Cu, латунь) при Vc ≤ 30 м/мин.
4. Классификация оборудования по степени автоматизации
Тип
Управление подачей
Зажим/разжим
Подача заготовки
Применение
Ручной (гравитационный)
Собственный вес + дроссель
Ручной винт
Ручная
Ремонт, штучные работы
Полуавтомат
Автоматический (цикл)
Автоматический
Мелкая серия, заготовительные участки
Автомат (ЧПУ/PLC)
Автоматическая (роликовый конвейер)
Средняя и крупная серия, металлобазы, 2–3 смены
Ключевое ограничение для автоматов: минимальная длина заготовки для автоматической подачи — 200 мм (исключение — специальные зажимные системы).
5. Критерии выбора оборудования (формализация технического задания)
Для корректного подбора ЛПС необходимо определить следующие параметры в порядке приоритета:
Максимальное сечение — определяет типоразмер станка (типовой ряд: 200/250/300/400/500/600 мм).
Материал и твердость:
конструкционная сталь (<30 HRC) — любые ЛПС
нержавейка, титан — требуют пониженной скорости (20–40 м/мин) и мощного привода (>2,2 кВт)
каленая сталь (>45 HRC) — резка невозможна обычным биметаллом, требуется карбид-вольфрамовое полотно
Требуемый угол реза — если нужны углы 45, 60°, то станок с поворотной рамой (не путать с поворотом заготовки в тисках).
Серийность:
до 20 заготовок/сутки — ручной
20–100 заготовок/смену — полуавтомат
100 заготовок/смену — автомат
Скорость резания Vc, м/мин (рекомендуемые стартовые значения):
Материал
Биметаллическое полотно
Твердосплавное полотно (карбид)
Конструкционная сталь < 30 HRC
60–80
150–200
Нержавеющая сталь (304, 316)
20–35
Титан (Grade 2,5)
15–25
30–50
Алюминий
80–150
300–500 (требуется охлаждение)
Серый чугун
40–60
80–120
Обязательные опции для профессионального использования:
Частотный преобразователь (или механический вариатор) — регулировка Vc в реальном времени.
Тензометр — контроль натяжения полотна (отклонение от нормы на ±15% ведёт к уводу или разрыву).
Приводная щётка для очистки зубьев (иначе налипание стружки за 5–10 резов).
Гидроцилиндр подачи с регулировкой дросселем — предотвращает падение рамы на врезание.
6. Рекомендованные классы и типовые модели
Столярные ленточные пилы имеют линейную скорость полотна 800–1000 м/мин, что в 10–20 раз превышает допустимую для металла. Использование по стали приводит к мгновенной потере развода зубьев, опасному виброразрушению шкивов и травмам.
Класс 1. Мобильные (ручные ленточные пилы)
Применение: монтаж труб, резка арматуры и шпилек на объекте.
Типичный диаметр: до 120–130 мм (Makita 2107 — до 127 мм).
Особенности: только сухой рез, ограниченный ресурс (100–200 резов по трубе 50 мм).

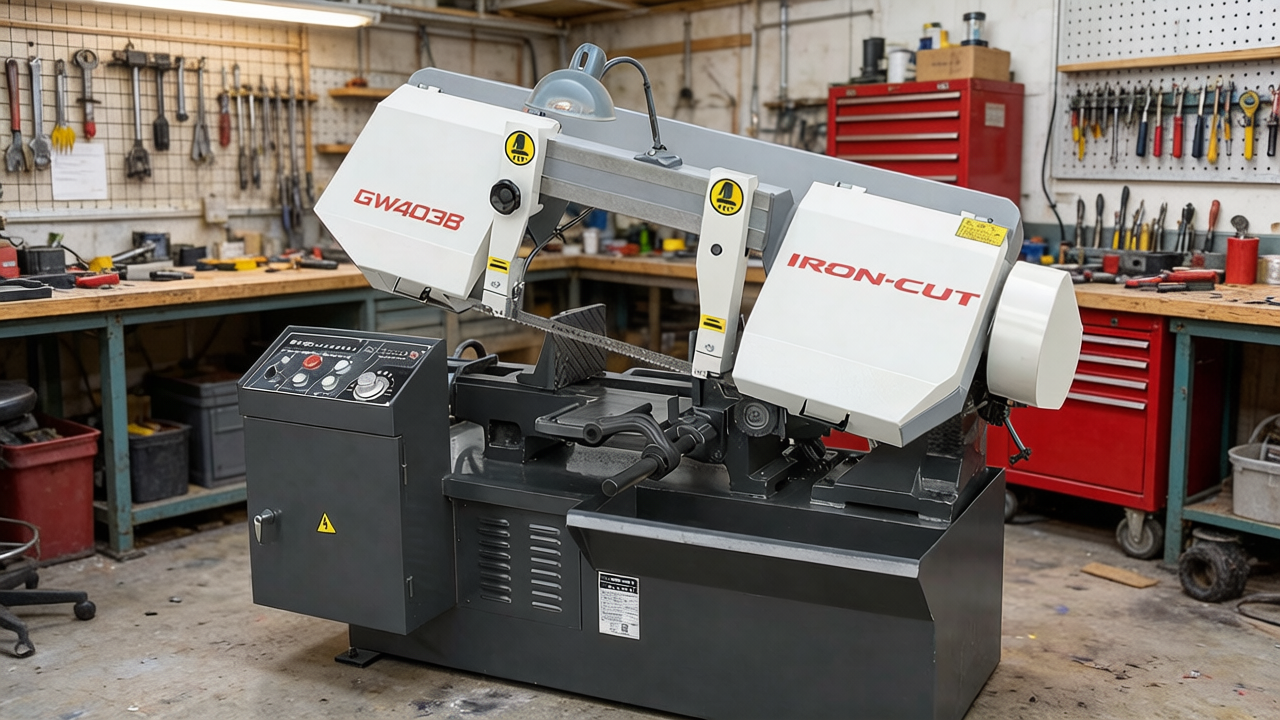

Класс 2. Маятниковые (ручные и полуавтоматы) для мастерских
Чугунная станина часто китайского литья — проверять плоскостность стола.
Характеристики: 200–300 мм диаметр, привод 0,75–1,5 кВт.
Класс 3. Промышленные двухколонные и автоматические станки
Назначение: работа в 2–3 смены, крупные сечения до 500–600 мм.
Конструкция: две колонны, гидравлическая подача, ЧПУ-контроллер.
7. Типичные ошибки эксплуатации и как их избежать
Проблема
Наиболее частая причина
Решение
Увод реза (косина)
Недотяг полотна (менее 150 Н/мм²)
Пользоваться тензометром, подтянуть
Быстрое выкрашивание зубьев
Слишком высокая Vc ( > 50 м/мин по нержавейке)
Снизить скорость на 30–50%
Сколы зубьев без выкрашивания
Шаг зуба подобран неправильно: слишком мелкий (3–4 TPI по трубе 3 мм)
Использовать правило: не менее 3 зубьев в толщине стенки
Вибрация и шум
Износ подшипников направляющих или шкива
Замена (типовой ресурс 2000–3000 часов наработки)
Налипание стружки
Не работает щётка или нет СОЖ
Проверить привод щётки, включить эмульсию
8. Экспертное резюме и алгоритм выбора
Определите характер работы: разовая резка по месту → мобильная пила. Мастерская → маятниковый полуавтомат. Серийный раскрой → автоматический двухколонный станок.
Рассчитайте экономику: часто более дешёвый станок увеличивает расход пильных полотен и увеличивает брак. Инвестиция в жёсткую станину и ЧПУ окупается при >500 рез/мес.
Перед покупкой запросите тестовый рез на вашем материале с вашим типом полотна (поставщик обязан предоставить образцы). Проверьте отклонение от перпендикулярности по всей длине реза.
При эксплуатации: ведите журнал наработки полотна (ресурс биметалла на типовых сталях — 3–8 м² реза). Не пытайтесь резать сталь без СОЖ.
Консультация с технологом поставщика обязательна для выбора шага зуба под конкретную номенклатуру (от 2 до 18 TPI). Универсального полотна не существует.
