Ключевые параметры для выбора листогибочного пресса
Выбор станка для гибки листового металла начинается с определения трех базовых характеристик: усилие, длина гиба и тип привода. Усилие, измеряемое в тоннах, определяет, какой максимальной толщины лист и с каким пределом прочности способен обработать пресс. Параметр напрямую зависит от материала: сталь, нержавейка, алюминий или жесть требуют разного усилия при одинаковой толщине. Длина гиба задает наибольший формат заготовки, которую можно согнуть за один проход, и должна на 10–15% превышать длину максимальной детали в производственной программе. Толщина обрабатываемого металла неразрывно связана с усилием и длиной: с увеличением длины гиба способность пресса гнуть толстый лист падает. В технических паспортах любого гибочного станка эта зависимость представлена таблицей, которую необходимо анализировать первой.
Тип привода — гидравлический, серво-электрический или гибридный — определяет энергопотребление, скорость холостого хода и точность позиционирования. Гидравлический листогибочный пресс остается самым распространенным благодаря балансу стоимости и возможностей, особенно в диапазоне усилий от 40 до 600 тонн. Серво-электрические модели выигрывают там, где критичны экономия электроэнергии и высокая повторяемость на мелких деталях. Наличие ЧПУ превращает стандартный пресс для гибки в высокопроизводительный комплекс с программируемыми циклами, управлением осями заднего упора и компенсацией прогиба стола. Именно контроллер с числовым программным управлением раскрывает потенциал металлогибочного станка в серийном и многономенклатурном производстве.
Сравнение конструктивных особенностей и возможностей
Гидравлический пресс использует масляный контур и цилиндры для создания усилия. Синхронизация перемещения ползуна обеспечивается либо механической связью торсиона, либо, в более дорогих моделях, гидравлической или электронной системой, что напрямую влияет на точность угла по всей длине гиба. Скорость холостого хода, как правило, находится в диапазоне 100–200 мм/с, а рабочий ход совершается с контролируемой скоростью до 10 мм/с. Это оборудование неприхотливо, допускает длительную работу на максимальном тоннаже и не требует частого обслуживания. Серво-электрический станок для гнутья листового металла приводит ползун в движение шарико-винтовыми парами от серводвигателей без маслостанции. Такой подход обеспечивает скорость до 200 мм/с и заметно тише в работе, но усилие редко превышает 100 тонн, что ограничивает толщину и длину гиба. Гибридный листогибочный пресс с ЧПУ, к примеру серия ADH WADH, комбинирует гидравлику рабочего хода с сервоприводом холостого — это снижает энергопотребление на 30–50 % относительно чистой гидравлики при сохранении высокого усилия.
Контроллер ЧПУ управляет осями: Y (траверса), X (задний упор), R (подъем упора) и, при необходимости, компенсацией прогиба (ось V). На российском рынке распространены системы ESA, Delem, Cybelec. Точность позиционирования заднего упора достигает 0,01 мм, а повторяемость угла гиба составляет ±0,5 градуса. Для станка, чтобы гнуть металл сложных профилей, важно наличие графического интерфейса с возможностью моделирования последовательности гибов, расчета развертки и автоматической генерации управляющих программ.
Типичные конфигурации прессов с ЧПУ удобно свести в таблицу, где сопоставлены ключевые параметры и область применения.
| Модель/серия (пример) | Усилие, тонн | Длина гиба, мм | Точность угла, град | Рекомендуемые материалы и задачи |
|---|---|---|---|---|
| Легкая серия (30–80 т) | 40–80 | 1500–2500 | ±0,5 | Тонколистовая сталь, жесть, оцинковка, алюминий до 3 мм. Вентиляция, доборные элементы кровли, мелкосерийные кронштейны |
| Средняя серия (100–160 т) | 100–160 | 2500–3200 | ±0,5 (с компенсацией) | Конструкционная сталь до 6 мм, нержавейка до 4 мм. Корпуса щитов, элементы кузовной оснастки, узлы станков |
| Тяжелая серия (200–300 т) | 200–300 | 3000–4000 | ±0,7 | Толстолистовая сталь свыше 8 мм при полной длине. Производство тяжелых металлоконструкций, машиностроение |
| Сверхтяжелая серия (400–600 т) | 400–600 | 4000–6000 | ±0,7 | Судостроение, крупное машиностроение, длинномерные балки |
Выбор под производственные задачи: рекомендации

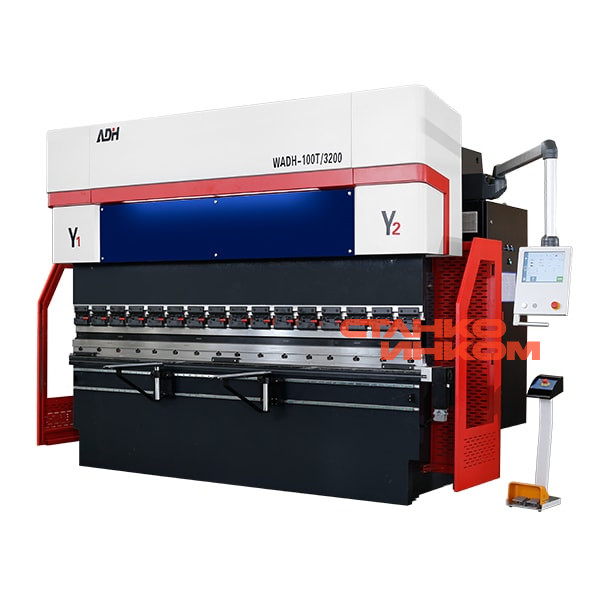

Мелкосерийное производство, операции сгибания и изгиба жести, а также участки с большой номенклатурой деталей выигрывают от наличия ЧПУ с памятью программ и быстрой переналадкой. Здесь оправданы гидравлические или гибридные листогибочные прессы с усилием до 160 тонн и длиной стола до 3200 мм. Примером служат станки, подобные ADH WADE-110Tx3200, где контроллер ESA S630 дает наглядное программирование углов, а гидравлическая синхронизация обеспечивает стабильность угла без постоянной правки кода. При работе с толстым металлом (от 8 мм и выше) необходимо выбирать тяжелые и сверхтяжелые серии с усиленной станиной и удлиненным ходом ползуна. Для высокоточных деталей из нержавейки или при сложной гибке малых радиусов целесообразно рассматривать серво-электрический или гибридный привод, где отсутствует влияние температуры масла на дрейф осей.
Устройство для гибки листового металла, оснащенное современным ЧПУ, должно комплектоваться механизмом компенсации прогиба стола, иначе на длине свыше 3 метров неизбежна «разгрузка» в центре и разные углы по краям. Промышленное оборудование для гибки металла целесообразно подбирать с запасом по усилию в 15–20 %, чтобы продлить ресурс гидросистемы и обеспечить стабильность при колебаниях свойств проката. Станок для загибки металла из легкой серии привлекателен ценой, но не способен устойчиво работать на пределе возможностей длительное время.
При необходимости приобрести станок для гибки листового металла цена является финальным фактором после точного определения технических требований. Диапазон на рынке широк: от начальных гидравлических моделей до гибридных и сервоэлектрических. В каталоге «Станкоинком» представлены гидравлические листогибочные прессы ADH с ЧПУ и гибридные серии, закрывающие потребности от 40 до 600 тонн и длиной гиба до 6000 мм. Предприятие, ориентированное на серийный выпуск, может получить консультацию по подбору контроллера, расчета времени гибки и необходимой оснастки. Купить листогибочный пресс с ЧПУ стоит после анализа не только капитальных затрат, но и стоимости владения, включая энергопотребление и межсервисные интервалы. Сопоставление этих данных с производственной программой позволяет выйти на технически обоснованное решение, а не на формальное сравнение каталогов.
