Горизонтально-фрезерный станок представляет собой металлорежущее оборудование, в котором ось шпинделя расположена параллельно рабочей поверхности стола. Такая компоновка определяет характер обработки, тип применяемого инструмента и конструкцию станины. Горизонтальная ориентация шпинделя позволяет использовать цилиндрические и дисковые фрезы, выполнять фрезерование пазов, уступов, плоскостей и зубчатых венцов с высокой производительностью. При выборе между горизонтальной и вертикальной схемой в первую очередь оценивают геометрию деталей, требования к отводу стружки и возможности закрепления заготовки. Для крупногабаритных корпусных деталей, глубоких пазов и работы с торцевыми поверхностями горизонтальная компоновка в большинстве случаев оказывается предпочтительнее.
Преимущества горизонтальной компоновки перед вертикальной
Принципиальное различие между двумя схемами состоит в положении шпиндельного узла. У горизонтально-фрезерного станка шпиндель находится в горизонтальной плоскости, у вертикально-фрезерного, соответственно, в вертикальной. Это различие определяет характер удаления стружки: при горизонтальной обработке стружка падает вниз под действием собственного веса, не скапливаясь в зоне резания, что снижает риск перегрева инструмента и повторного резания снятого материала. Жесткость конструкции у горизонтальных моделей, как правило, выше, поскольку шпиндельная бабка опирается на массивную станину и работает в условиях меньшего изгибающего момента.
Сравнение схем компоновки:
| Критерий | Горизонтально-фрезерный станок | Вертикально-фрезерный станок |
|---|---|---|
| Ориентация шпинделя | Горизонтальная, параллельно столу | Вертикальная, перпендикулярно столу |
| Отвод стружки | Естественный, под действием силы тяжести | Требуется принудительная эвакуация СОЖ или сжатым воздухом |
| Типовые операции | Фрезерование пазов, плоскостей, зубчатых колес, торцевание | Контурное фрезерование, обработка карманов, сверление |
| Жесткость | Высокая за счет опоры шпиндельной бабки на станину | Зависит от конструкции стойки и консоли |
| Типовой инструмент | Дисковые, цилиндрические, торцевые фрезы на оправках | Концевые, торцевые, шпоночные фрезы |
| Загрузка заготовки | Удобна для крупных корпусных деталей | Удобна для плоских деталей и плит |
Для производства, где преобладают корпусные детали из чугуна и стали, горизонтальный фрезерный станок по металлу дает технологическое преимущество за счет стабильного отвода стружки и возможности использования длинных оправок для набора фрез. Вертикальная схема оправдана там, где требуется частая смена инструмента и обработка сложных контуров с малыми радиусами. Горизонтальный станок этого типа также удобнее при обработке боковых поверхностей высоких заготовок.
Выбор между станком с ЧПУ и ручной моделью
Горизонтальный фрезерный станок с ЧПУ отличается от ручной модели системой числового программного управления, которая управляет перемещениями стола, шпиндельной бабки и сменой инструмента по заданной программе. Ручные станки требуют постоянного участия оператора в каждом проходе, настройке режимов и контроле размеров. Выбор между этими вариантами определяется серийностью производства и требованиями к повторяемости.
Преимущества ЧПУ перед ручным управлением:
- Электронная система позиционирования обеспечивает высокую точность, исключая ошибки ручного наведения и гарантируя повторяемость позиций в пределах заданных допусков
- Производительность растет за счет автоматической смены инструмента, работы по циклу без остановок и оптимизации траекторий, что сокращает машинное время
- Автоматизация обработки освобождает оператора от участия в каждом перемещении, его роль сводится к контролю процесса и загрузке заготовок
- Повторяемость обеспечивается тем, что одна отлаженная программа выполняется идентично при любом количестве запусков, что критично для партий
Ручной горизонтальный станок сохраняет применение в единичном производстве, ремонтных мастерских и в качестве учебного оборудования. Для серийного выпуска, обработки сложных корпусных деталей и работы с разными типами материалов горизонтально-фрезерный станок с ЧПУ по металлу практичнее: перенастройка под новую номенклатуру сводится к смене программы, а не к ручной отладке каждой операции. Следует учитывать, что горизонтально-фрезерный станок с ЧПУ требует обученного технолога для разработки управляющих программ, в то время как ручная модель не требует специалистов по CAM-системам.
Ключевые параметры при выборе станка
Технические характеристики определяют номенклатуру деталей, которые станок способен обрабатывать. Основные параметры оценивают в связке: размер стола задает максимальные габариты заготовки, мощность главного привода определяет глубину резания и производительность съема металла, частота вращения шпинделя влияет на скорость резания для конкретных материалов. Точность позиционирования при работе с ЧПУ задает достижимые допуски. Жесткость несущей системы определяет вибрационную устойчивость при черновых проходах.
Ключевые характеристики для сравнения моделей:
- Размер рабочей поверхности стола определяет максимальные габариты заготовки и возможность закрепления нескольких деталей одновременно
- Мощность главного привода влияет на параметры резания, глубину прохода и способность обрабатывать вязкие стали и чугун
- Диапазон частоты вращения шпинделя определяет совместимость с разными материалами от алюминиевых сплавов до инструментальных сталей
- Точность позиционирования задает достижимые допуски при фрезеровании по контуру и координатном сверлении
- Количество инструментальных позиций влияет на автономность работы без вмешательства оператора
Для сравнения станков недостаточно смотреть на паспортные данные в отрыве от задач. Один и тот же параметр при разных требованиях к точности может означать разный выбор модели.
Как купить горизонтально-фрезерный станок в «Станкоинком»

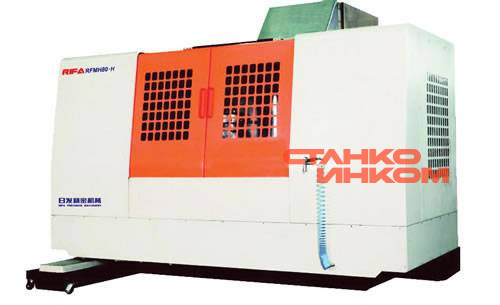

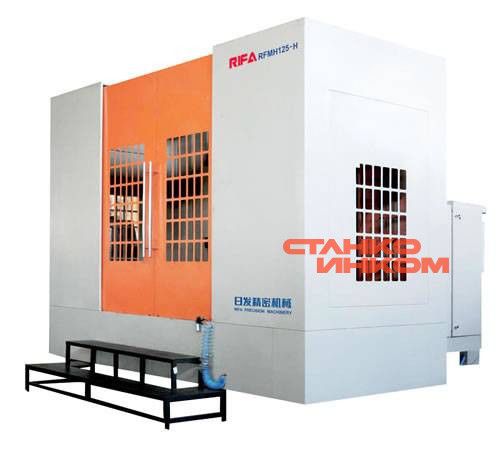

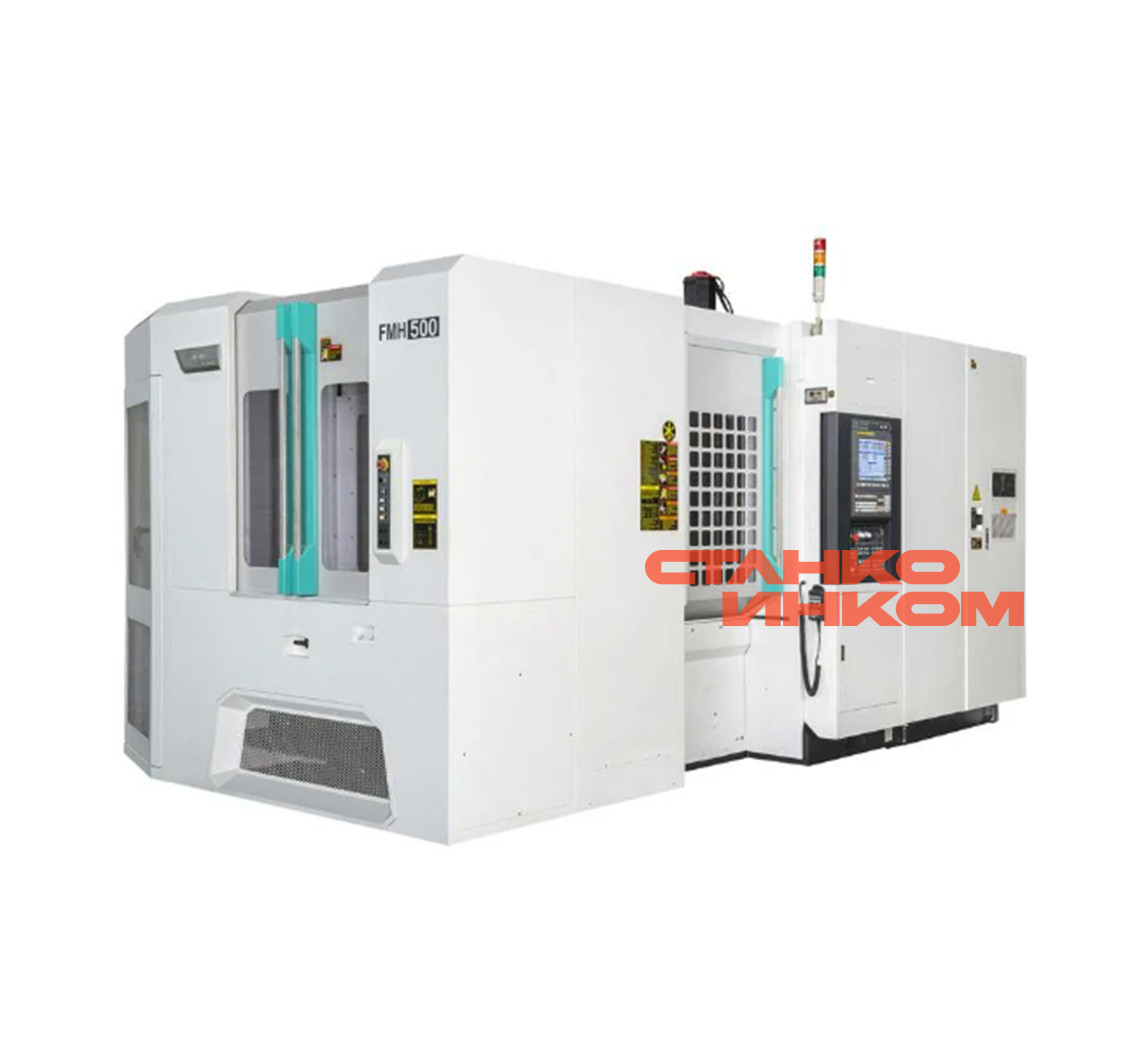

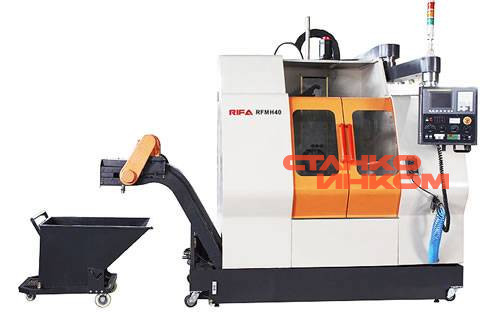

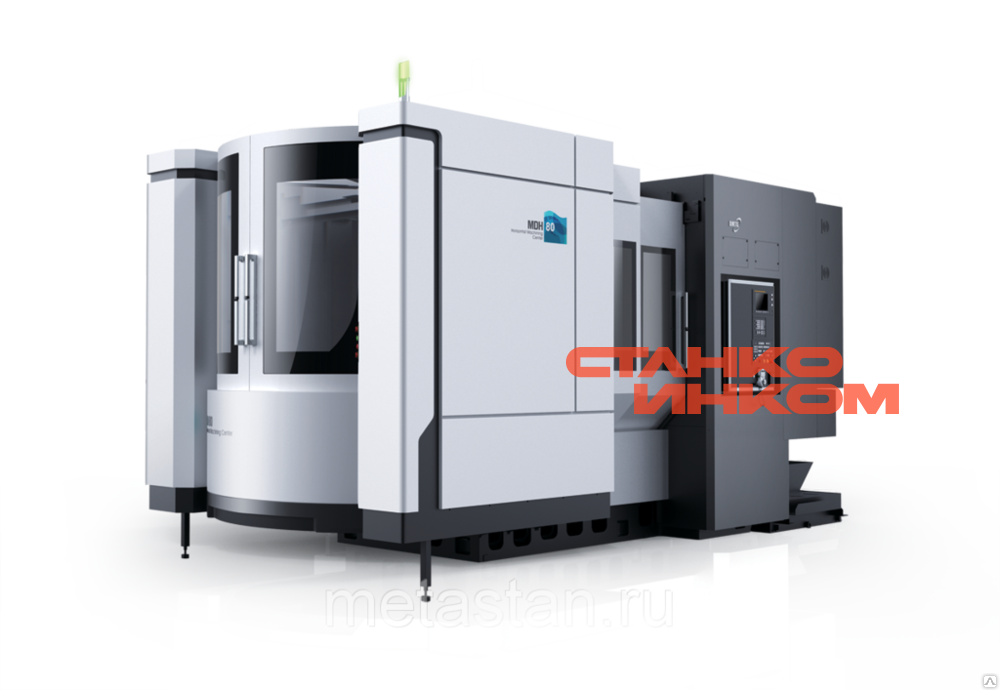

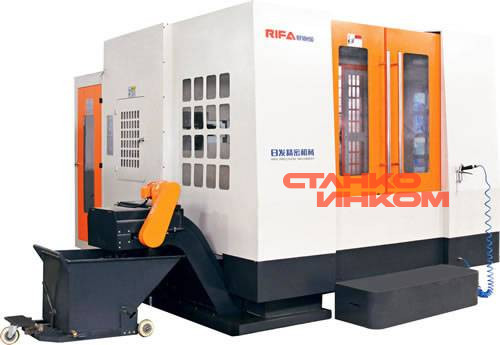

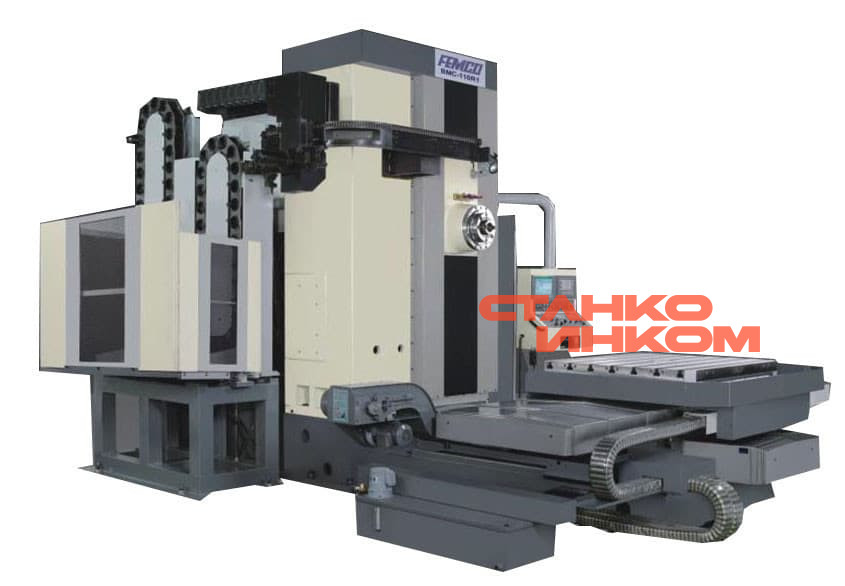

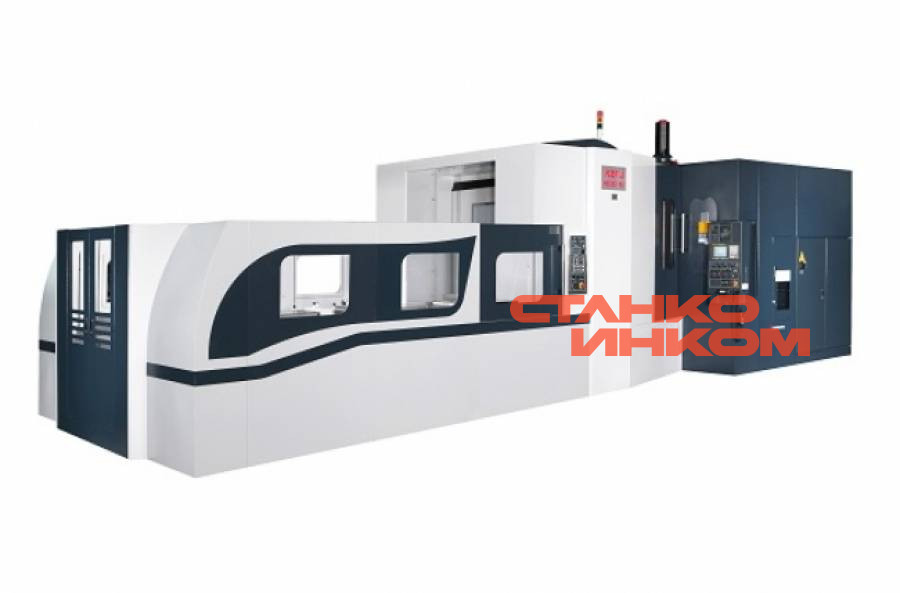

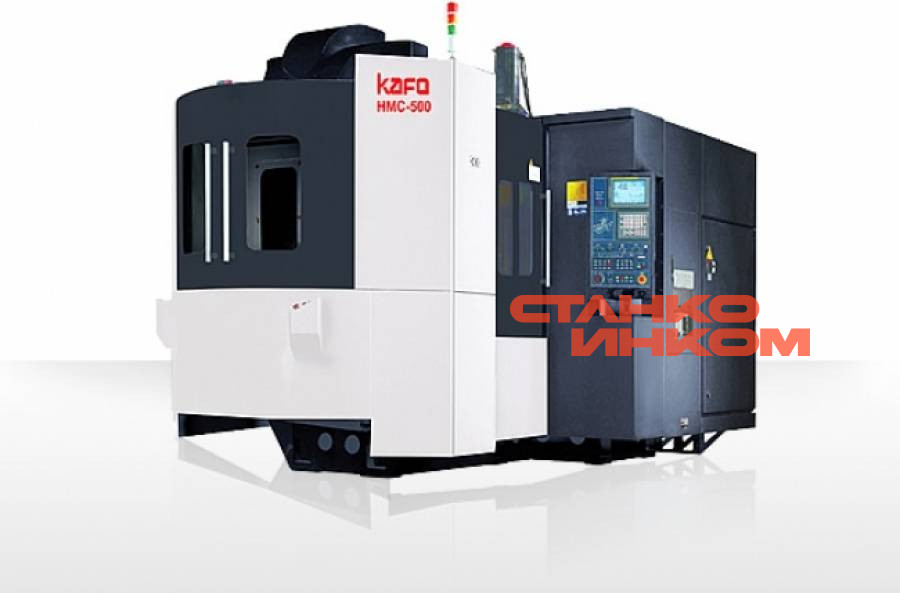

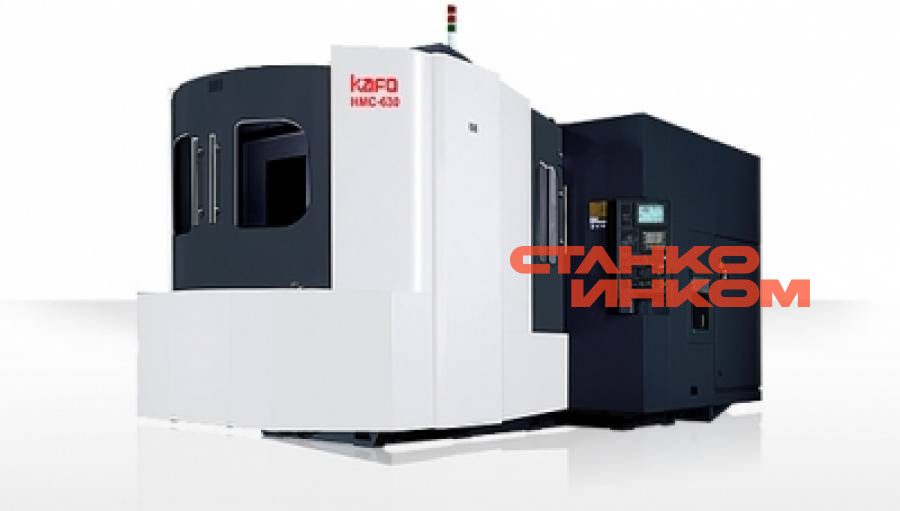

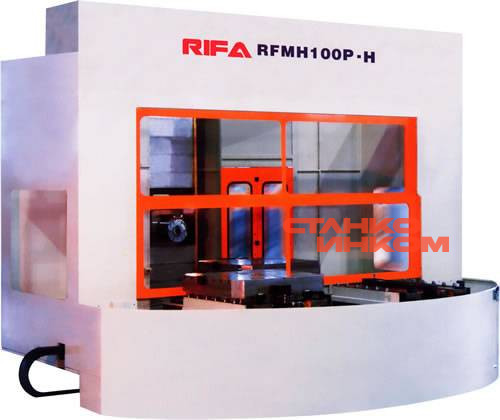

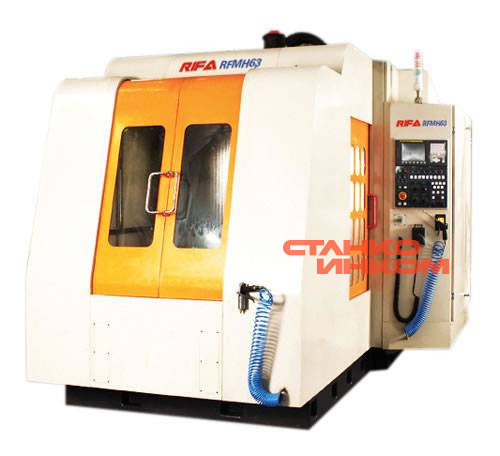

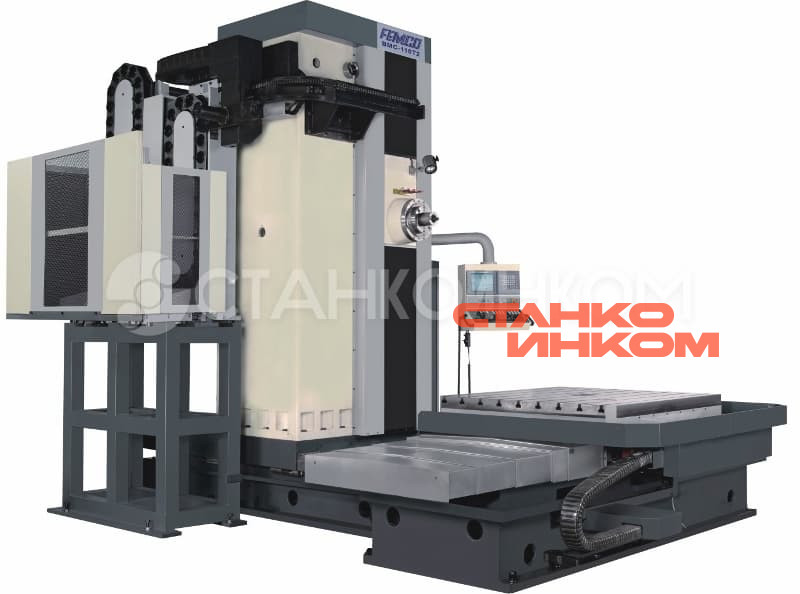

Компания «Станкоинком» поставляет горизонтально-фрезерные станки и горизонтальные обрабатывающие центры с ЧПУ под заказ, цена определяется по запросу. В ассортименте представлены модели производителей Neway, Feeler, EverX, Kafo, Rifa, DMTG и BMC, включая модификации с двумя столами. Условия поставки включают лизинг без переплат и пусконаладочные работы в подарок. Доставка, гарантия и сервисное обслуживание обсуждаются индивидуально при оформлении заявки. Если требуется горизонтальный фрезер по металлу с привязкой к конкретной номенклатуре деталей, специалисты подберут подходящую модель из доступного предложения под заказ.
Для получения цены, срока поставки и условий лизинга на конкретную модель обратитесь к сотрудникам компании. Контакты указаны на сайте. При запросе подготовьте перечень обрабатываемых деталей с габаритами и материалами: это позволит быстрее подобрать станок с подходящими характеристиками.
