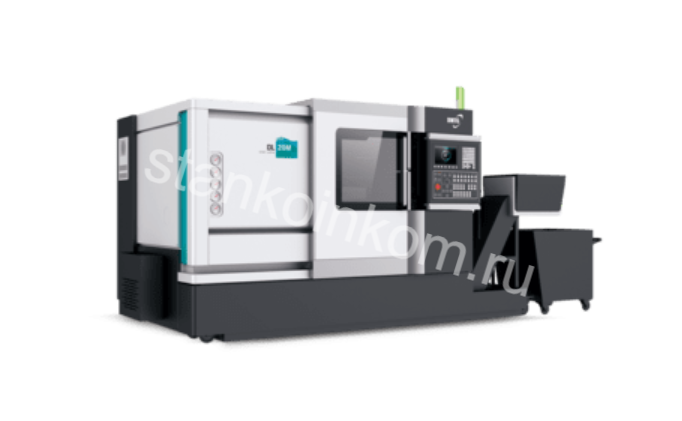

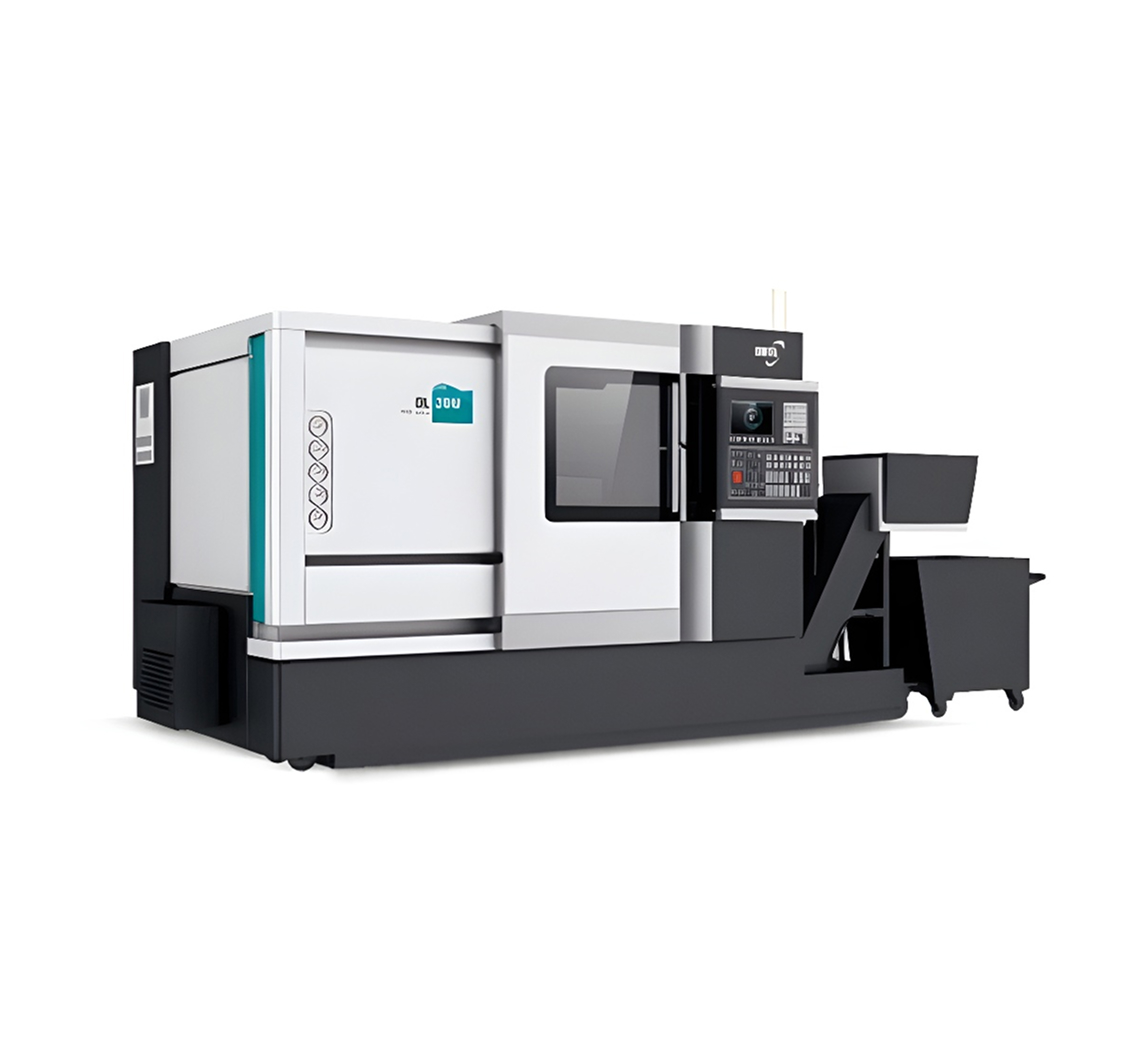

НАЗНАЧЕНИЕ:

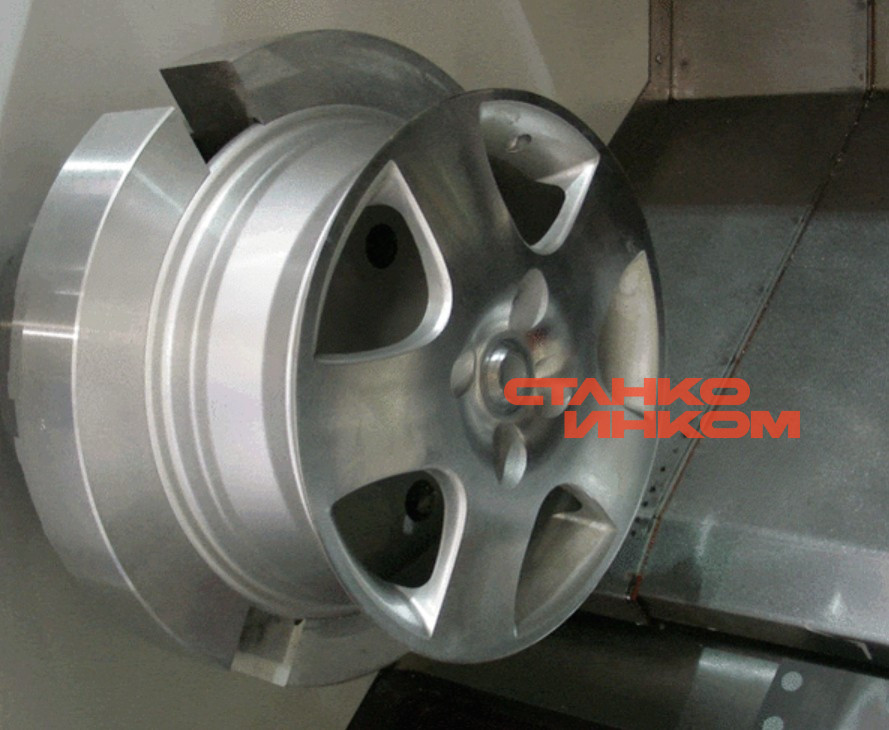

Токарные станки с ЧПУ серии DL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. При наличии приводного инструмента можно производить следующие операции: фрезерование, гравирование, маркировку и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Современные высокопроизводительные токарные обрабатывающие центры серий DL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

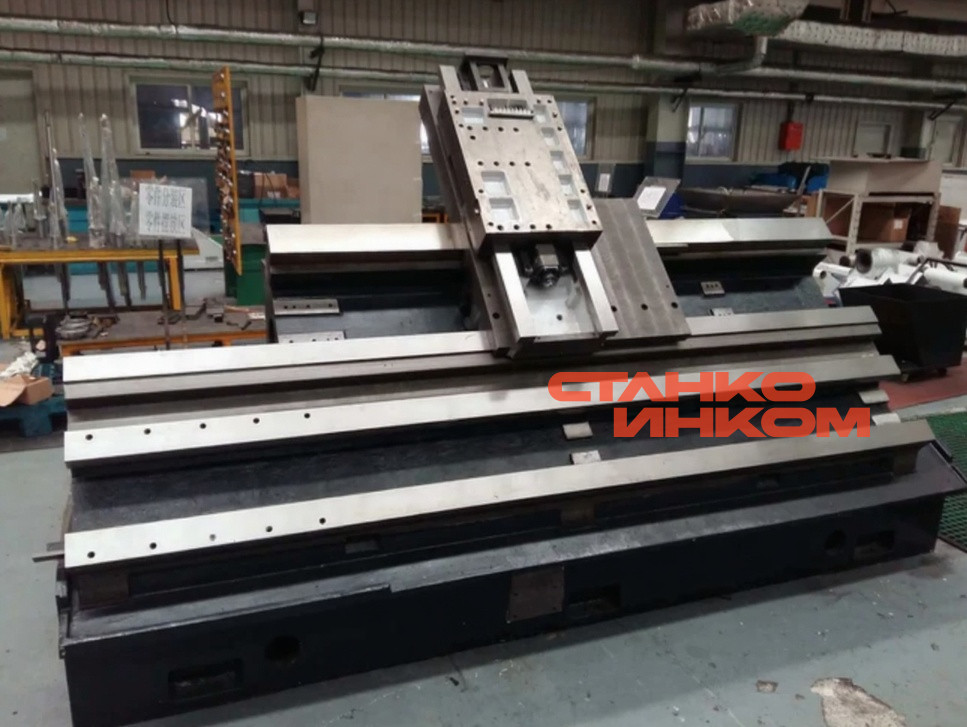

Станина
Цельнолитая наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, повышенную жесткость, гашение вибраций и точность при обработке. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
Усиленная конструкция шпинделя
Усиленный жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках увеличенного диаметра фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.
Система ЧПУ Fanuc (Япония)
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

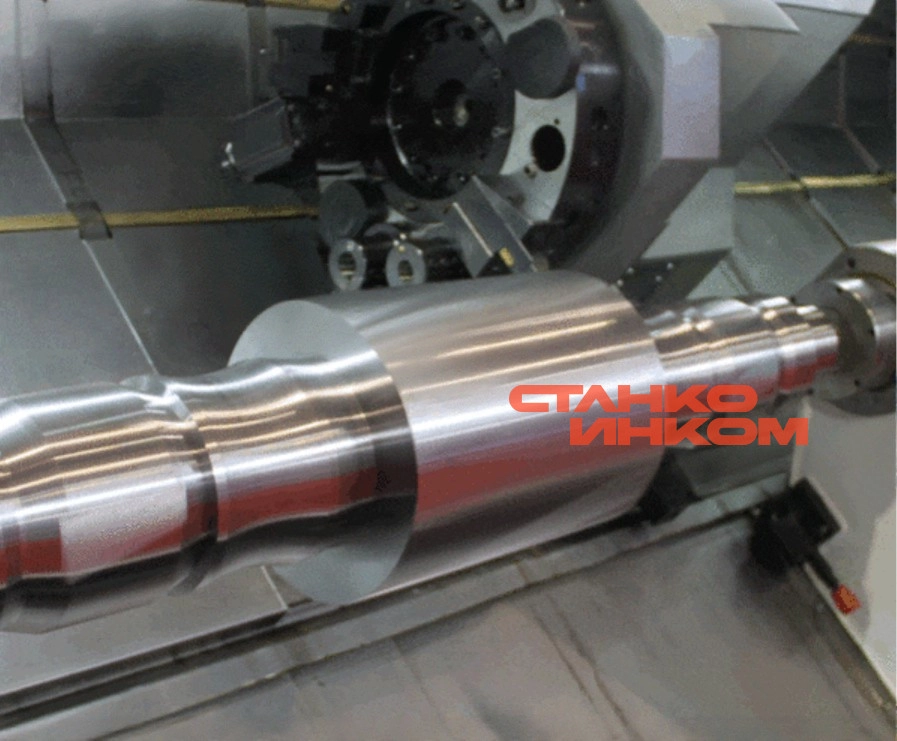

Револьверная головка
В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3с.
Опционально устанавливается 12-ти позиционная револьверная инструментальная головка типа VDI с приводным инструментом фирмы SAUTER, DUPLOMATIC или BARUFFALDI.

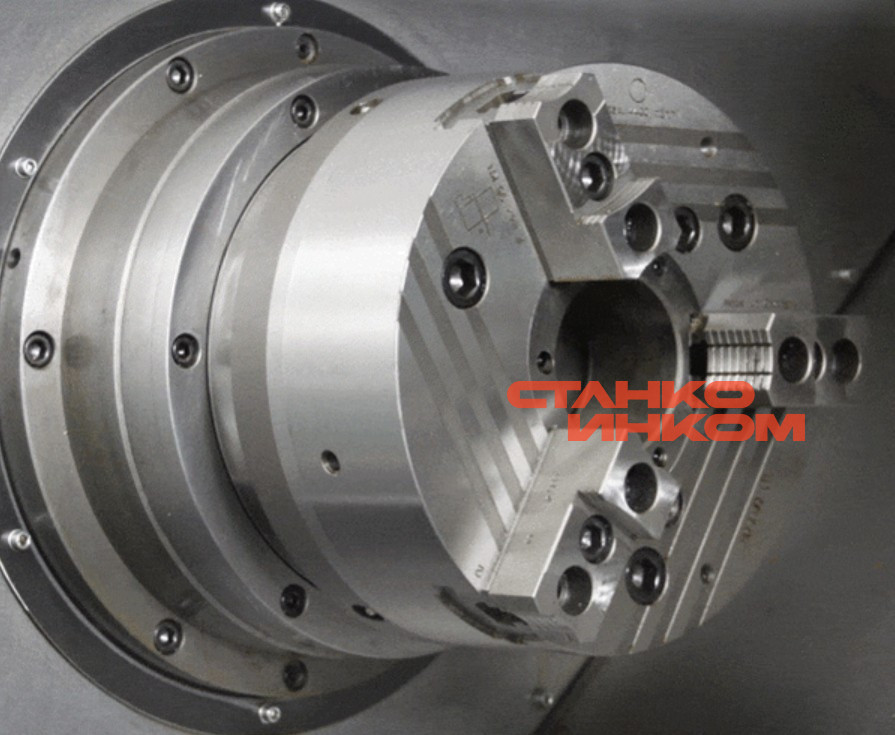

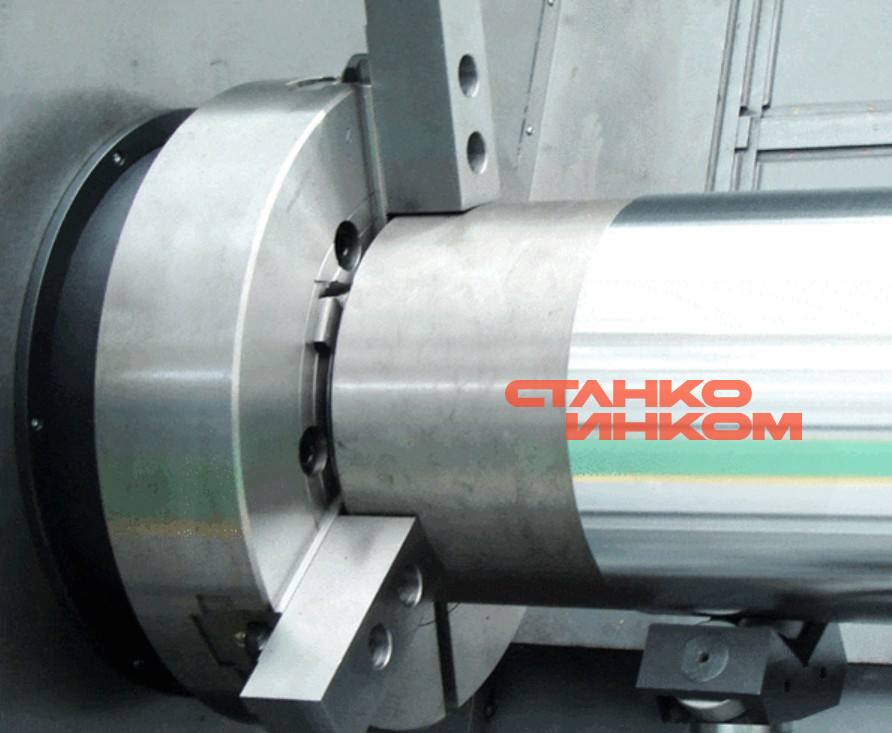

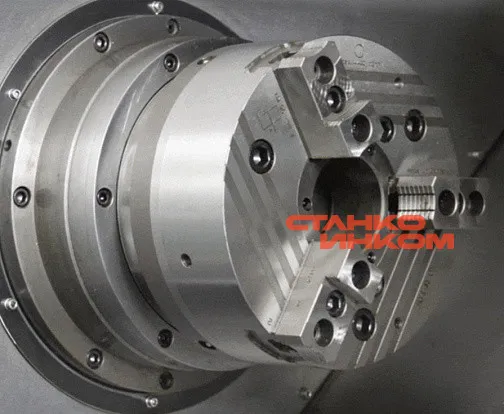

Гидравлический патрон
Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
Направляющие скольжения
Применяются при тяжелых режимах обработки с большими припус и для труднообрабатываемых материалов (чугун, закаленная сталь, титан и др.).
Подшипники шпинделя
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.
ШВП
На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.К каждой гайке ШВП подведена трубка импульсной смазки.
Мы ценим ваше время и доверие, поэтому стремимся сделать процесс оплаты максимально удобным и прозрачным. После оформления заказа через наш сайт с вами свяжется менеджер для подтверждения и уточнения заказа.
После подтверждения заказа мы отправим вам счёт на оплату. В нём будут указаны все необходимые реквизиты для оплаты. Вы можете оплатить заказ в течение 3 дней после получения счёта.
Если у вас возникли вопросы или проблемы с оплатой, пожалуйста, свяжитесь с нами по телефону или электронной почте. Мы постараемся помочь вам как можно скорее.
Наша компания предлагает несколько вариантов доставки:
На все оборудование, поставляемое группой компаний Станкоинком, устанавливается гарантийный срок. В общем случае гарантийный срок составляет 12 месяцев, если другое не указано заводом-изготовителем.
При приобретении оборудования оформляется гарантийный талон, в котором указаны условия гарантии и гарантийный срок.
FANUC 0i-TF5 PLUS
Система измерения инструмента Renishaw HPMA
Главный двигатель c сервоприводом 15 кВт
Теплообменник
Гидравлический трехкулачковый патрон 12 дюймов и цилиндр со сквозным отверстием
Конвейер удаления стружки цепного типа и тележка для стружки
Серводвигатели по осям X/Z
Линейные направляющие
Шарико-винтовая передача – THK (Япония)
Подшипники шпинделя и осей X/Z – NSK
Комплект сырых кулачков
Комплект каленных кулачков
Гидравлическая 12-позиционная револьверная головка
Автоматическая система смазки направляющих и ШВП
Рабочая лампа
Система охлаждения
Корпус полностью закрытого типа
Регулировочные блоки комплект
Набор ключей и инструмента

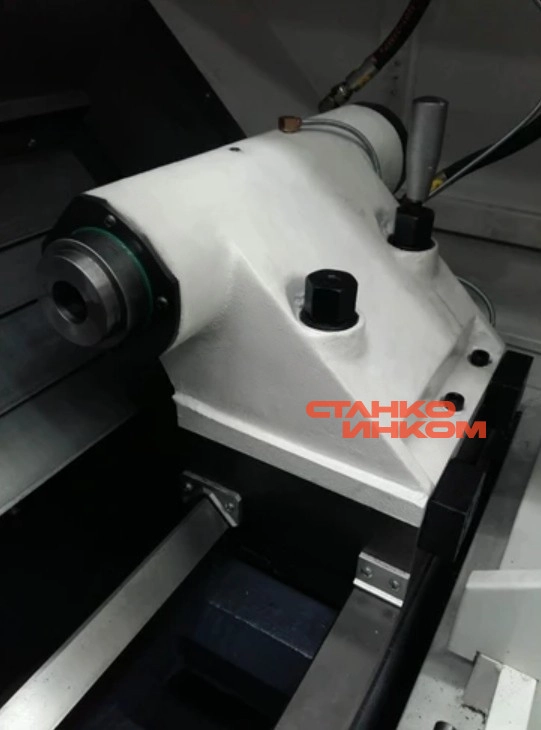

Гидравлическая пиноль задней бабки
Вращающийся центр
Комплект вспомогательной оснастки (4 расточных блока, 8 прижимных планок,
переходные втулки – 4 шт.)
Техническая документация на русском языке
