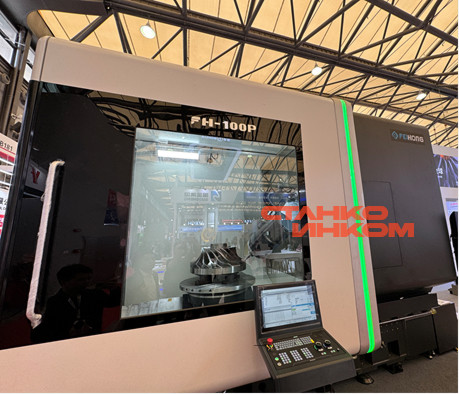

5-осевой фрезерный обрабатывающий центр FH100P-C

Описание

Обрабатывающий фрезерный центр ЧПУ с токарной функцией FH100P-C – это высокотехнологичный и эффективный станок для задач сложной многоосевой фрезерной обработки, а также токарной. Выбирают для высокоточной механообработки средних и крупных изделий, корпусных деталей, криволинейных (сплайновых) поверхностей и форм. Фрезерный станок с ЧПУ с токарной функцией широко используется в производстве автозапчастей, пресс-форм, различных клапанов, лопаток и пр. Особенно востребован для изготовления деталей медицинского и IT-оборудования, изделий в нефтегазовом секторе, компонентов и запчастей аэрокосмической промышленности.

Преимущества и выгоды:

• Благодаря управлению обрабатывающего центра от ЧПУ Siemens One обработка деталей производится одновременно в 5 координатах, что обеспечивает сложную контурную обработку типа сплайновых поверхностей - лопаток для энергетического сектора машиностроения и прочих криволинейных, фасонных поверхностей.
• Конструкция с неподвижной траверсой, тремя направляющими по оси X гарантирует высокую жесткость всей системы системы и крепления шпиндельного узла. Данная кинематика станка позволяет вести обработку сложных корпусных деталей, а также деталей с криволинейными поверхностями.
• Тип направляющих для перемещения рабочих органов, шпинделя станка - качения (роликового типа) BOSCH REXROTH с низким коэффициентом трения между подвижными частями. Они исключают инертность и обеспечивают высокую скорость и плавность хода, и точное позиционирование стола на высоких скоростях перемещений. Также данный тип направляющих повышает степень ремонтопригодности.
• Высокая скорость холостых ходов – 40 м/мин по X, Y, Z позволяет сокращать такт выпуска продукции до 30-40% в зависимости от условий производства.
• Шпиндель типа крепления HSK-A100 является отличным вариантом для производств, использующих инструменты большого диаметра или нуждающихся в жесткости и точности на высоких скоростях обработки. Инструмент HSK обеспечивает двойной контакт между конусом и торцом шпинделя, обеспечивая максимально жесткое соединение.
• 2-осевая фрезерная головка (Ось B) c приводом от встроенного двигателя обеспечивает как высокую частоту вращения, так и высокую мощность для осуществления силовой обработки труднообрабатываемых материалов, таких как высоколегированные и закаленные стали. Имеется возможность как непрерывной интерполяции для контурной обработки, так и с механизированной фиксацией оси для осуществления обработки, требующей повышенной жесткости системы.
• Величина ходов 1000 \ 1150 \ 1000 мм по осям X / Y / Z, дает возможность обрабатывать изделия больших габаритов и повышает конкурентоспособность вашего производства.
