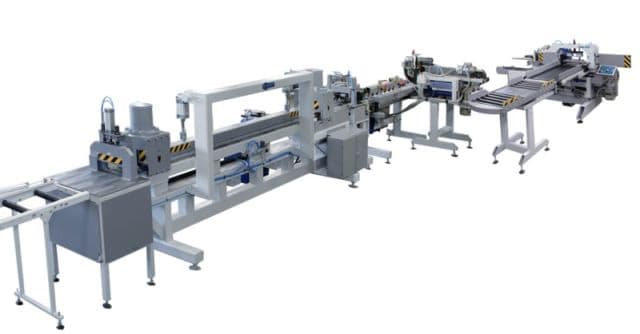

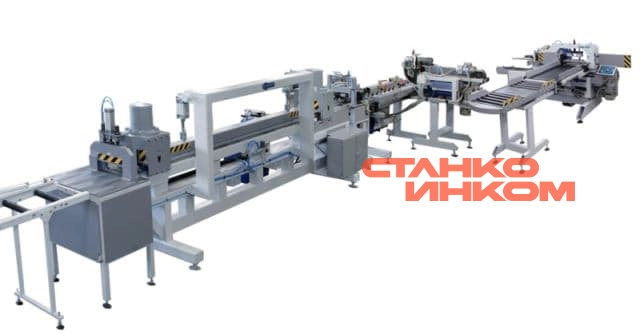

Автоматическая линия сращивания ЛБСА 001-200

Автоматическая линия сращивания ЛБСА 001-200 предназначена для сращивания ламели любой заданной длины с высокой точностью.

Рабочий цикл осуществляется полностью автоматически.

Высокая производительность обеспечивается прессованием нескольких стыков за один такт.
Клеенанесение впрыскного типа позволяет дозированно и экономно наносить клей.
Существует ряд опций дополнительной автоматизации.

Рекомендуется для средних и крупных объёмов производства клееного бруса.

Основные достоинства и особенности:

• Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств.
• Длина сращиваемой ламели любая, устанавливается на пульте управления.
• Линия обслуживается одним оператором.
• Высокий уровень автоматизации - в автоматическом режиме выполняются следующие операции: фиксация пакета заготовок; подторцовка; фрезерование шипа с автоматическим смещением шпиндельного узла после первого такта; впрыск клея на зашипованный торец заготовки после второго такта фрезерования; перемещение заготовок на приёмный стол; поочерёдное скидывание заготовок в модуль предварительного сращивания; предварительная стыковка заготовок; торцевое прессование нескольких стыков на длину 2600 мм за цикл; считывание длины плети на выходе; отпиливание готовой ламели по заданной длине; сталкивание склеенного бруса в накопитель.
• Пульт управления позволяет :

изменять
--- скорость рабочего хода каретки (до 26 м/мин)
--- скорость холостого хода каретки (до 40 м/мин)
--- начало и окончание клеенанесения
--- время работы конвейерной ленты
осуществлять перевод в ручной режим для тестирования и регулировки механизмов

• Пульт управления снабжен счетчиком циклов
• Возможность сращивать брус любой длины с высокой точностью. Длина получаемого бруса задаётся на пульте управления и считывается курвиметром. Заданные значения длины изделия и времени прессования сохраняются в энергонезависимой памяти, т.е. сохраняются в памяти и после общего выключения станка.
• На пульте управления линии ведётся статистика общей длины полученных ламелей за смену, их количества.
• Контрпрофиль предохраняет крайнюю заготовку от скола при выходе фрезы.
• Система автоматического клеенанесения впрыскного типа позволяет регулировать расход клея и обеспечивает равномерное клеенанесение.
• Усилие прессования до 120 кН (12000 кгс) регулируется в зависимости от сечения заготовок, породы древесины и характеристик шипа, позволяет сращивать согласно ГОСТу заготовки как из хвойных, так и из лиственных пород.
• Предусмотрен ряд блокировок работы линии, в частности, при недостаточном давлении в пневмосети.
• Надёжные комплектующие европейского качества: пневматика «Camozzi» (Италия), мотор-редукторы «Bonfiglioli» (Италия), гидростанция (Италия), электроника (Германия), оптические датчики (Германия). подрезные пилы «Freud» (Германия).

В базовую комплектацию данной автоматической линии сращивания включено:

• поворотный стол;
• модуль подачи;
• модуль предварительного сращивания;
• стол разгрузочный;
• пресс бесконечного сращивания;
• гидростанция;
• фрезерный станок (подрезная пила в комплекте);

Опции:

Рольганг автоматический РР 001 для синхронного сталкивания сращенных ламелей. Рольганг разгрузочный модульного типа имеет длину 3 м и может поставляться в разном количестве в зависимости от длины получаемой ламели.
Комплект фрез различных марок на необходимую высоту фрезерования с необходимыми параметрами шипа, количеством зубьев.
Стол автоматический поворотный СП 03 вместо стола поворотного СП 02 для
автоматизации процесса поворота пакета заготовок после первого такта фрезерования.
Автоматический накопительный транспортер 2-хсекционный ТН 01 поставляется
вместе с столом СП 03 для автоматизации процесса загрузки.

Второй шипорезный станок СФШ 009 в зеркальном исполнении для увеличения производительности при работе с заготов большого сечения.
