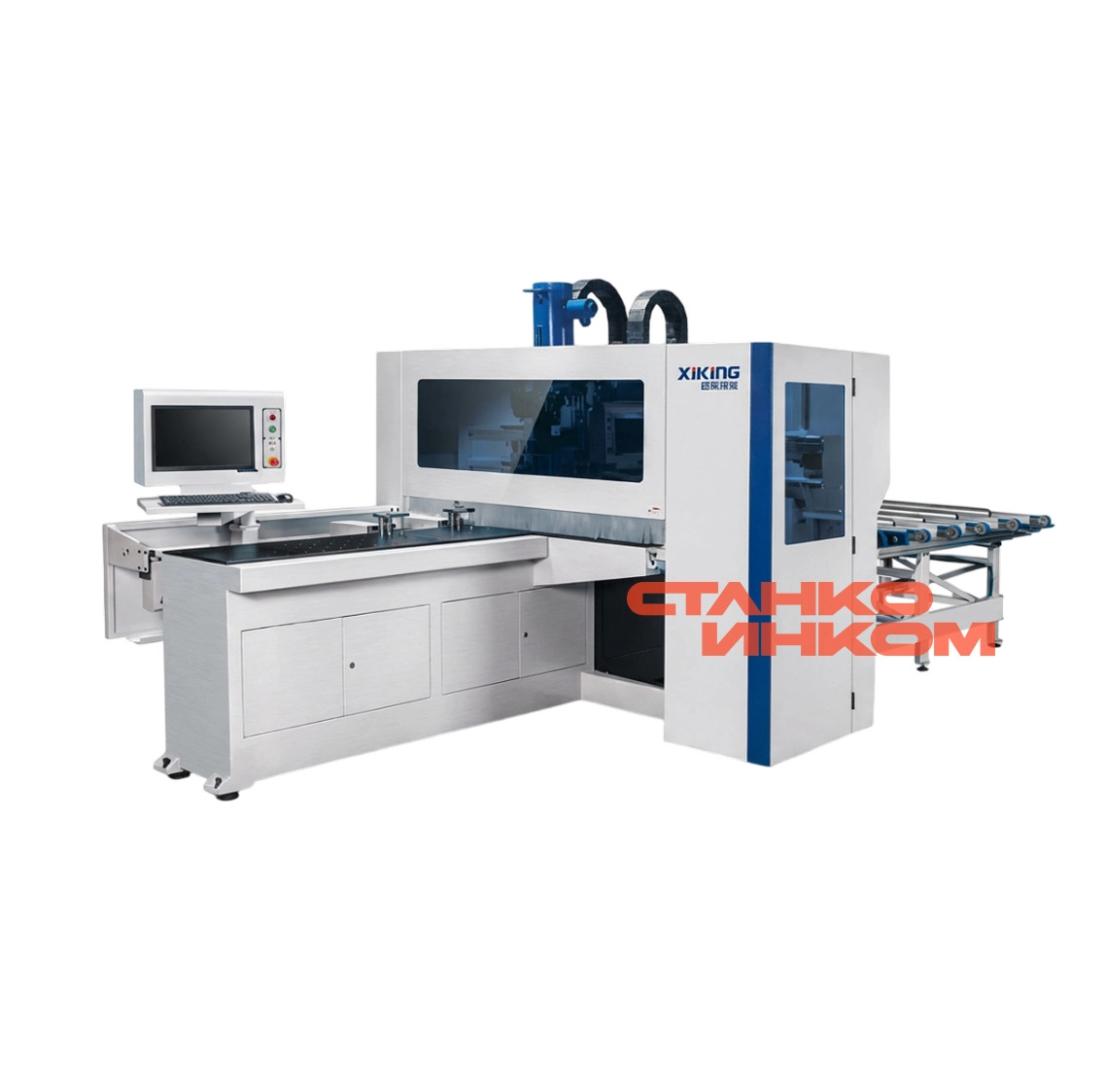

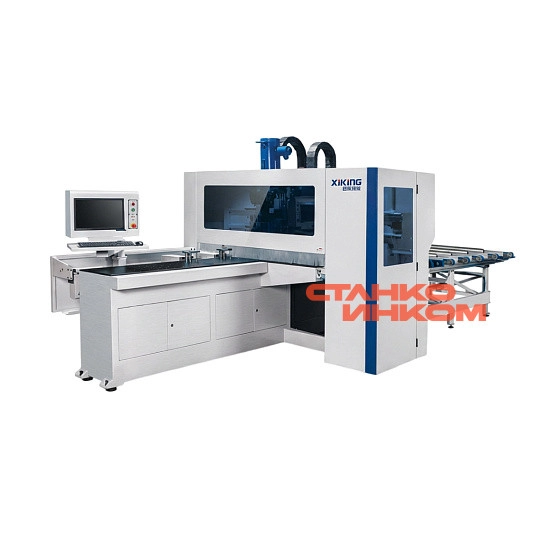

Сверлильно-присадочный центр с ЧПУ XIKING FZ-1200B

Назначение

FZ-1200В надежный и производительный сверлильно-присадочный станок с ЧПУ с тремя (симметричные две сверху и одна снизу) сверлильно-присадочными группами, и двумя (сверху и снизу) фрезерными шпинделями, предназначенный для высокоскоростного точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти. Особенно актуально применение данного оборудования для присадки широких деталей с большим количеством отверстий.

Область применения

Сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. Станок не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.

Отличительные особенности

• Простота обработки. Обработка шести поверхностей осуществляется автоматически, за одну установку заготовки.

• Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом.

• Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании.

• Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.

• Возможность работы совместно с программным обеспечением сторонних производителей. Интеграция под любые отечественные CAD программы (Базис, К3, bCAD).

Станок работает в автоматическом режиме. Подаваемые заготовки проходят обработку внутри машины и подаются после окончания работы, возможна выгрузка в две стороны: в проходном режиме и к месту работы оператора.

Особенности конструкции


МАССИВНАЯ ЦЕЛЬНОСВАРНАЯ КОНСТРУКЦИЯ СТАНИНЫ
В отличие от большинства конкурентов на рынке станина станка цельносварная и выполнена из толстостенных прямоугольных труб. После сварки станина в обязательном порядке проходит отжиг для снятия внутренних напряжений и повышения стабильности во время эксплуатации. После отжига на станине фрезеруются посадочные площадки и отверстия на портальном станке с ЧПУ за один установ. Данная технология изготовления станины гарантирует повышенную жесткость и виброустойчивость на протяжении всего срока службы.

ПНЕВМАТИЧЕСКИЙ ЗАХВАТ

Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки.

Запатентованная система захватов работает в трех режимах:

• Захваты находятся ниже уровня стола при подаче заготовки

• Захваты находятся выше уровня стола при перемещении заготовки по оси X

• Захваты находятся на уровне стола при присадке отверстий.

 Такая конструкция захватов позволяет работать с деликатными материалами без риска повреждения поверхности заготовки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ и подшипники с повышенной защитой от пыли обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Посадочные места направляющих предварительно обработаны на  фрезерными станках с ЧПУ , что обуславливает  высокую точность установки.













Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.















СЕРВОДВИГАТЕЛИ Leadshine
Установленные на каждом узле для перемещения по осям X, Y и Z, серводвигатели, обеспечивают высокоточное позиционирование в соответствии   с заданной программой при высокой скорости перемещения до 50-130 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой   степенью надежности и стабильности даже при работе в тяжелых производственных условиях.














ПЛАНЕТАРНЫЙ РЕДУКТОР SHIMPO
Обеспечивает высокую удельную мощность при высокой нагрузке и минимальных габаритах привода. Позволяет увеличить скорость работы станка  и уменьшить время на техническое обслуживание.



СВЕРЛИЛЬНАЯ ГРУППА

Изготовлена ведущим мировым производителем сверлильного оборудования и комплектующих

Конфигурация 1 верхней головы:

• 9 вертикальных шпинделей

• 8 горизонтальных шпинделей (2+2 по X и 2 по Y)

• Фрезерный узел 3,5 кВт

Конфигурация 2 верхней головы:

• 9 вертикальных шпинделей

• 8 горизонтальных шпинделей (2+2 по X и 2 по Y)

Конфигурация нижней головы:

• 9 вертикальных шпинделей

• Фрезерный узел 3,5 кВт

Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления.

 Сверлильная группа оснащена дополнительными прижимами, что обеспечивает стабильность и точность присадки отверстий.













ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫ С ВОЗДУШНОЙ ПОДУШКОЙ
Столы на подаче и приемке заготовок оснащены воздушной подушкой, что позволяет избежать сколов и царапин при ее перемещении.
















ВИХРЕВОЙ НАСОС
В базовую комплектацию станка входит вихревой насос мощностью 2,2 кВт производительностью 270 м³/час. Насос обеспечивает работу   воздушной подушки при самых больших возможных заготовках.

















СИСТЕМА УПРАВЛЕНИЯ
Пульт управления CAD/CAM, с возможностью считывания штрих-кодов. Многозадачная операционная система Windows. Станок интегрируется с   отечественными СAD программами (БАЗИС, К3, bCAD).














СКАНЕР ДЛЯ РАБОТЫ СО ШТРИХ-КОДАМИ
Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-   кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить   количество брака.











СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или   избыточного количества смазочного материала.



ЭЛЕКТРО-КОМПОНЕНТЫ от проверенных производителей собраны в отдельном пылезащищенном электро-шкафу с принудительным вентилированием, что значительно   продлевает срок службы станка на всем сроке эксплуатации.
