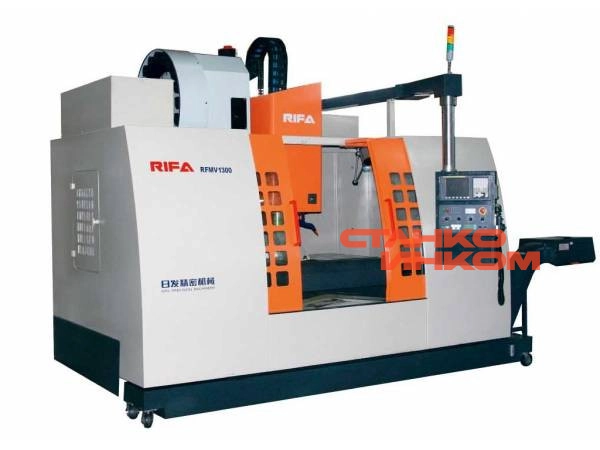

Вертикальный обрабатывающий центр Rifa RFMV1300

Вертикальный центр механической обработки с ЧПУ RFMV1300 CNC является одним из видов вертикальных многоцелевых станков компании RIFA. Скорость вращения шпинделя данного оборудования составляет 4500 оборотов в минуту, форсированная продольная подача равняется 15м/мин. Диапазон осей X, Y, Z: 1300мм× 750мм×700мм. Стол с Т-образными пазами 1400мм×600мм (прилагается).

Особенности

1. База оборудования, колонна, головка и горизонтальный суппорт вертикального центра с ЧПУ изготавливаются из высококачественного литейного чугуна. Усовершенствованная конструкция оборудования, широкая неподвижная колонна – все эти факторы обеспечивают стойкость и надежность. Процедуры конечно-элементного анализа используются для квалифицирования проекции оборудования.
2. Методы линейной направляющей используются для X, Y и Z осей направления, обеспечивая увеличение жесткости.
3. Пара сервоприводов с высокоточной шариковинтовой передачей вертикального центра механической обработки с ЧПУ, устранение приводов и предохранение от повторных ударов, запаздывание сервопривода.
4. Предварительное натягивание шарикового ходового винта обеспечивает увеличение твердости и термальную стабильность.
5. Шпиндель вертикального центра механической обработки с ЧПУ обеспечивается по средству шести постоянно смазывающих опор, которые являются устройствами патронного типа. Система охлаждения шпинделя циркулирует смазочное масло вокруг шпинделя и подшипника вертикального центра механической обработки с ЧПУ. Это поддерживает постоянную температуру окружающей среды и условий эксплуатации.
6. АЦП устанавливается на шпиндель, реализуя жесткое нарезание резьбы, обеспечивая точную позицию.
7. Устройство управления A FANUC 0iM является стандартным. Система управления MITSUBISHI является дополнительной.

Ключевые стандартные особенности вертикального центра механической обработки

1. Жесткость и термальная стабильность шпинделя в режущем инструменте скрепляется по средству приспособлений для закрепления:
a. Конус шпинделя 50 поддерживается по средству шести постоянно смазывающихся подшипников. Подшипники FAG являются стандартными.
b. 11кВт/15кВт (30 минут) электродвигатель вращения шпинделя: 4500 оборотов в минуту шестерни.
2. Двунаправленный, 24 устройства рычажного типа BT50 устройство автоматической смены инструментов.
3. Массивная чугунная конструкция, неподвижная колонна.
4. Методы линейной направляющей
5. Шариковая винтовая передача с подшипни FAG
6. P50T-I Захватные головки (тяговые стержни)
7. Грязевой щиток и защита от немецкого производителя Trumpf
8. Централизованная система смазки
9. Очиститель конус шпинделя, система охлаждения шпинделя
10. Инструмент смазочной охлаждающей эмульсии
11. RS232 интерфейс и функция DNC
12. Световой сигнал работы, предупредительный индикатор
14. Электрическая кабина с тепловым обменом.
15. Жесткое нарезание резьбы

16. Система управления FANUC 0I

Основные узлы

№ пп.	Узел	Производитель
1	Система ЧПУ	Fanuc(Япония)
2	Линейные направляющие Х, Y, Z	THK(Япония)
3	ШВП X, Y, Z	THK(Япония)
4	Шпиндель	Тайвань
5	Подшипники ШВП	Гервания
6	Элементы пневмосистемы	Тайвань
7	Ремни	GATES(США)
8	Автоматическая система смазки	Yongjialube(Китай)
9	Автоматическая система смены инструмента	Тайвань
10	Теплообменник электрошкафа	Tongfei(Китай)
11	Система термостабилизации	Tongfei(Китай)
12	Гидронасос	Тайвань
13	Муфты шпинделя	Германия/Корея

О заводе RIFAPrecision Machinery Co.Ltd

В настоящее время в Китае производятся конкурентоспособные станки иметаллообрабатывающее оборудование, большинство из которых созданы по западнымлицензиям, при этом они значительно дешевле западных, а зачастую и российскиханалогов.

Глубокое исследование нашей компанией зарубежного рынкаметаллообрабатывающих станков привело к пониманию, что поставки новогокитайского оборудования (при правильном выборе заводов-изготовителей и контролекачества) бывают выгоднее капитального ремонта и модернизации российскогооборудования, которое остается морально устаревшим по сравнению с современнымикитайскими моделями либо приобретения его Европейских или Японских аналогов.

Специалисты ГК «Станкоинком» осуществили техническое обследование более 70китайских предприятий и остановили свой выбор на тех из них, чья продукцияотвечает потребностям российских предприятий, сертифицирована по международнымстандартам и имеет референции поставок в развитые промышленные страны (США,Западная Европа, Япония и т.п.).

Высокая точность и стабильность обработки в сочетании с широким диапазономтехнологических режимов и возможностей обеспечивают обработку на станкахпростых и сложных деталей из различных материалов.

Компания RIFA являетсяведущим производителем металлообрабатывающего оборудования «High class» натерритории Китая. Инженерно-научные центры компании расположены в Италии иТайване. Клиенты могут быть уверенны что оборудование компании RIFAпроизводится в строгом соответствии со стандартами ISO ISO9001:2008. Компания RIFA входит в десятку лучшихпредприятий по производству оборудования с ЧПУ (CMTBA China Machine Tools иTool Builders' Association). С 2017 года компания RIFA Precision Machinery входит в холдинг RIFA-NewLand(Китай-Канада).
