Привязка инструмента — это процесс определения положения режущей кромки относительно нуля станка (машинного нуля). Без этого ЧПУ просто «не знает», где начинать резать. Ошибка в 0.1 мм может привести к браку или аварии.
Два подхода к привязке:

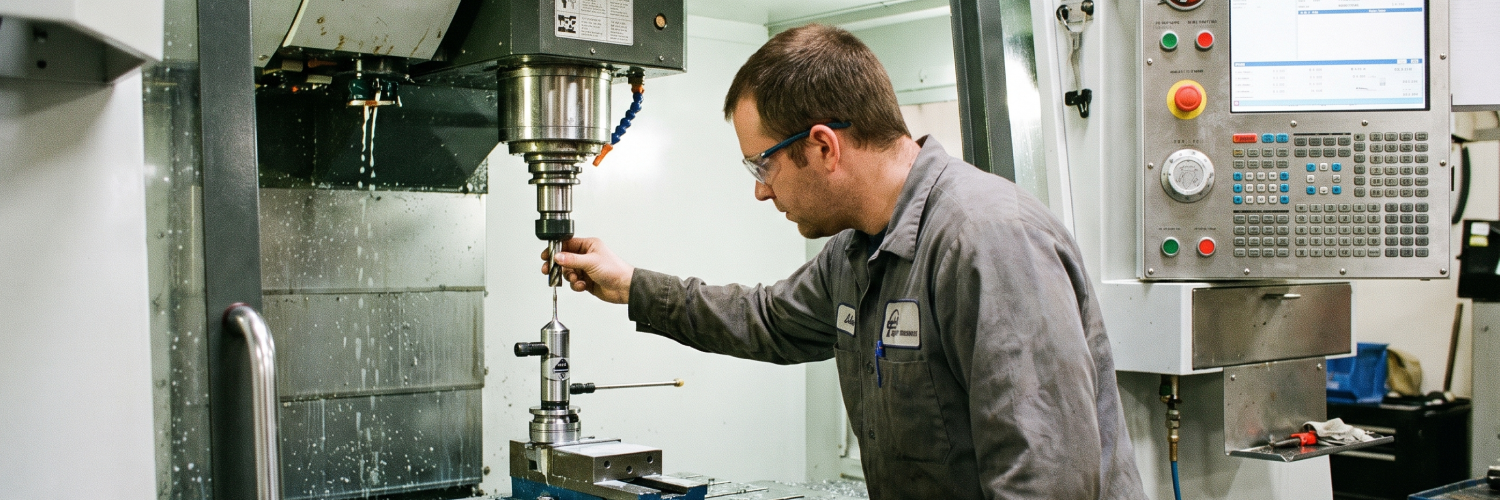

- Ручная привязка — оператор подводит инструмент к детали или эталону, используя щупы, бумагу, индикаторы. Требует опыта, но не требует затрат на оснастку.
- Автоматическая привязка — системы типа Renishaw, Blum, Metrol сами касаются инструментом датчика или измеряют его лазером. Точность до 0.001 мм, скорость — секунды.
Экспертное мнение: для дорогих станков отсутствие автоматической системы привязки — неоправданная экономия.
Подробно о ручных методах привязки
По оси Z (длина инструмента)
| Метод | Техника | Точность | Риски | Когда применять |
|---|---|---|---|---|
| Касание | На малой подаче подводят инструмент до легкого шуршания о деталь. Обнуляют Z. | ±0.1 мм | Повреждение детали и режущей кромки | Только для черновой обработки |
| Торцевание | Инструментом снимают 0.1–0.5 мм торца заготовки. Полученную плоскость принимают за ноль. | ±0.02 мм | Не все детали можно торцевать | Для выравнивания базы |
| Концевая мера (плитка/щуп) | Между инструментом и деталью зажимают калиброванную пластину (2–10 мм). В корректор вводят её толщину. | ±0.01 мм | Нет (инструмент касается меры, не детали) | Рекомендованный метод |
| Лист бумаги | Зажимают лист А4 между инструментом и деталью. При легком сопротивлении — ноль. | ±0.05 мм | Низкий | Быстрая настройка под фрезеровку дерева/пластика |
| Индикатор + оправка | На инструмент (или оправку) устанавливают индикатор. Вращением шпинделя вручную находят верхнюю точку. Обнуляются по индикатору. | ±0.005 мм | Сложность: можно сломать индикатор при включении шпинделя | Прецизионная настройка |
| Штангенрейсмус | Измеряют длину инструмента от базы державки до вершины. Вводят в корректор. | ±0.05 мм | Ошибка из-за износа державки | Для токарных резцов |
По оси X (диаметр инструмента) — для токарной обработки
1. Наружная обработка резцом
- Сделайте пробный проход по диаметру заготовки (съем 0.2–0.5 мм).
- Отведите резец по Z, не меняя X.
- Замерьте полученный диаметр микрометром (лучше с точностью 0.01 мм).
- В таблице корректоров введите это значение — станок сам вычислит сдвиг.
2. Внутренняя обработка (расточка)
- Расточите отверстие на глубину 5–10 мм.
- Замерьте его нутромером с точностью 0.01 мм.
- Введите диаметр в корректор резца.
- Важно: Этот метод не подходит для сверл и зенкеров — у них диаметр жесткий. Его используют только для расточных резцов.
Экспертное замечание: не пытайтесь «привязать сверло по X» через пробное отверстие — вы лишь подтвердите его номинальный диаметр, но не скорректируете биение державки.
Как работает автоматическая привязка (Renishaw и аналоги)
- Инструмент движется к измерительному щупу с заданной скоростью.
- При касании щуп срабатывает (электрический контакт или пьезодатчик) и посылает сигнал в ЧПУ.
- Система запоминает координату и автоматически записывает её в таблицу корректоров.
- Для измерения диаметра инструмент вращается и касается щупа с двух сторон или используется лазерный датчик.
Плюсы: скорость (10-15 сек на инструмент), абсолютная повторяемость, минимизация человеческих ошибок.
Пошаговый алгоритм безопасной привязки (для ручного метода)
Шаг 1. Подготовка
- Очистите хвостовик инструмента и внутреннюю поверхность патрона/цанги.
- Проверьте, нет ли сколов на режущих кромках.
- Убедитесь, что выбранный метод не повредит деталь (для дорогих заготовок используйте щуп или концевую меру).
Шаг 2. Фиксация инструмента
- Зажмите инструмент в цанге, гидравлическом или термопатроне с требуемым моментом.
- Для высокооборотной обработки (>10 000 об/мин) обязательно отбалансируйте сборку.
- Установите державку в шпиндель или револьверную головку до щелчка (для систем с автоматической сменой).
Шаг 3. Измерение
- Выполните привязку по Z одним из методов выше.
- Для токарного резца также привяжите по X через пробный проход.
- Запишите значения в таблицу корректоров станка (обычно поля длина, диаметр или износ).
Шаг 4. Проверка (обязательно!)
- Переключитесь в ручной режим.
- Подведите инструмент к заготовке на расстояние 5–10 мм от расчетного нуля.
- Визуально оцените зазор. Если резец упирается в деталь или слишком далеко — проверьте введенные данные.
- Выполните тестовый прогон программы с поднятым Z (сухая прокрутка) или с подачей 10% от рабочей.
Заключение
Правильная привязка инструмента — это мост между чертежом и реальной деталью. Ручные методы (щуп, индикатор, торцевание) дают точность 0.01–0.05 мм и не требуют дорогой оснастки, но отнимают время и зависят от навыков оператора. Автоматические системы (Renishaw, лазеры) повышают производительность и исключают «человеческий фактор», но имеют высокую стоимость.
Главное правило: при любом способе после привязки всегда выполняйте контрольный подвод на безопасном расстоянии. Это единственный способ гарантировать, что вы не врежетесь в деталь или патрон на рабочей подаче.
И помните: если сомневаетесь в точности — перемерьте. Одна лишняя минута на проверку дешевле разбитого инструмента или испорченной заготовки.
