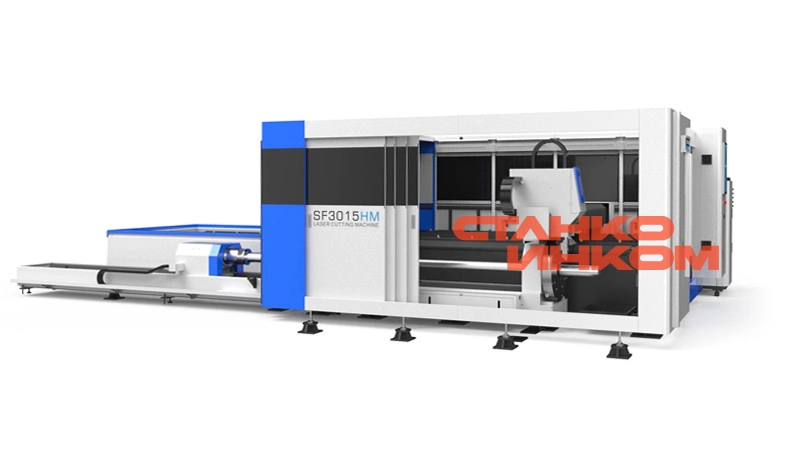

Оптоволоконный станок лазерной резки металлов Senfeng SF-3015HM предназначен для высокоскоростного и высококачественного раскроя различных видов листовых металлов, а также металлических труб и профилей разных сечений.
Это станок с полной защитой кабинетного типа, которая необходима при работе с высокомощными излучателями и сильноотражающими материалами. Данная защита также позволяет эффективно удалять продукты горения из зоны резания. Серия станков HM оснащена усиленной станиной из сварных листов высокопрочной стали толщиной 12мм, серводвигателями мощностью 2 кВт, лазерной головой с автофокусом, системой автоматических сменных столов, модулем для резки труб и профилей. Это оборудование промышленного класса.
Надежные комплектующие от ведущих производителей, отличные конструкционные решения и качество сборки выгодно отличают модель от конкурентов-производителей подобного класса оборудования. Модель может быть оснащена излучателем мощностью от 1 кВт до 12 кВт (Raycus / IPG Photonics / Senfeng Laser).
Базовая комплектацияУсиленная сварная станинаЛитой алюминиевый порталВолоконный лазерный излучатель Raycus 1 — 12 кВт (опционально: IPG Photonics / Senfeng Laser)Режущая голова Senfeng Laser с автофокусомСиловая электроника Schneider Electric (Франция)Двигатели 2 кВт Schneider Electric (Франция)Планетарные редукторы Motovario (Италия)Направляющие 35 мм ТНК (Япония)Косозубая рейка-шестерняМодуль для резки трубы и профиляСистема сменных столов (паллет)Защита кабинетного типаВидеокамера для контроля процесса раскрояЧиллер охлаждающий S&AСтабилизатор напряжения (к станкам мощностью от 1,5 кВт)Автоматическая система смазкиПанель управленияБеспроводной пульт управления с магнитной вставкойВытяжной вентиляторГофрошланги (D=250, длина 2м — 2 шт.)ОпорыЯщик с инструментом + очки оператора
