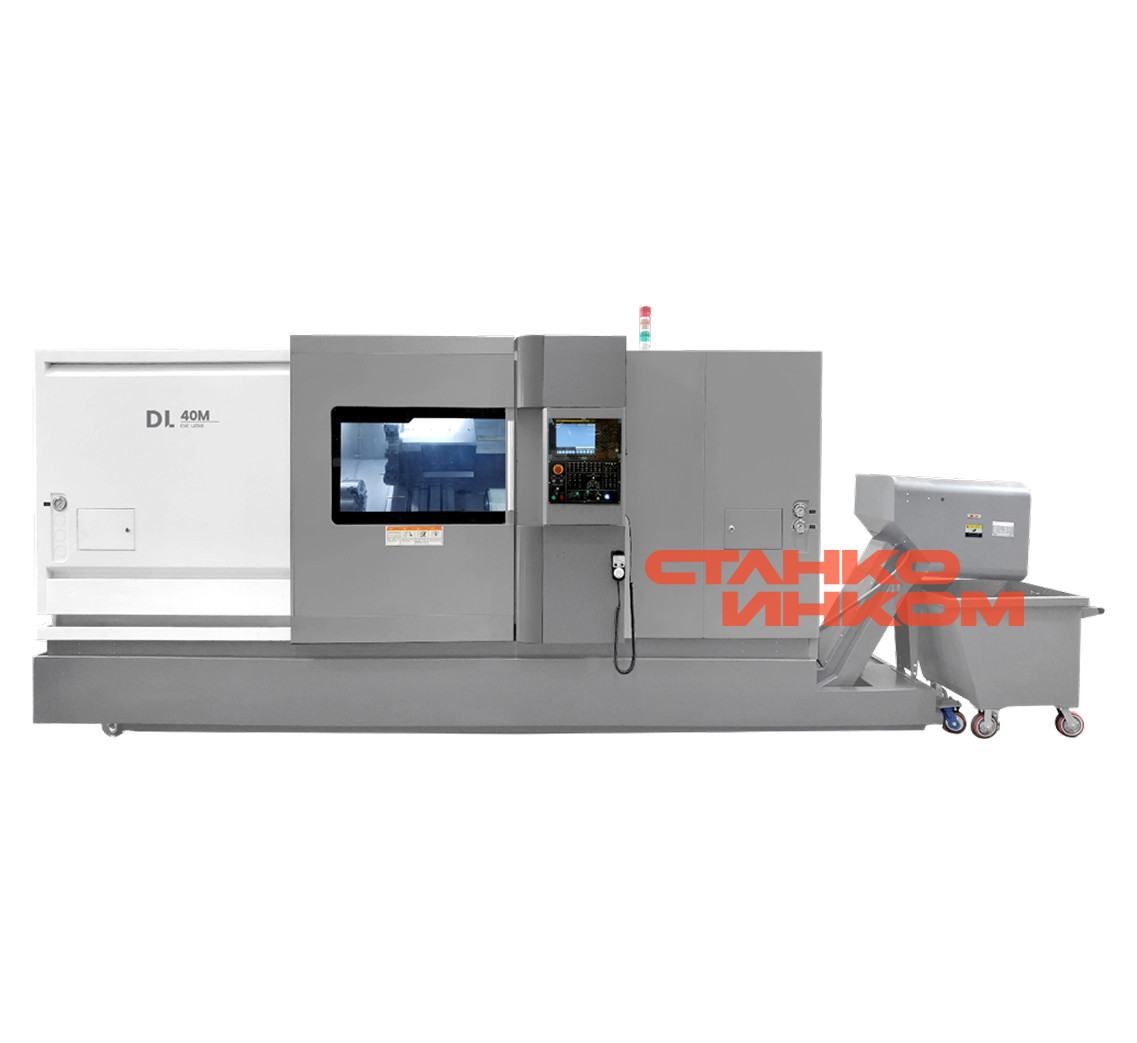

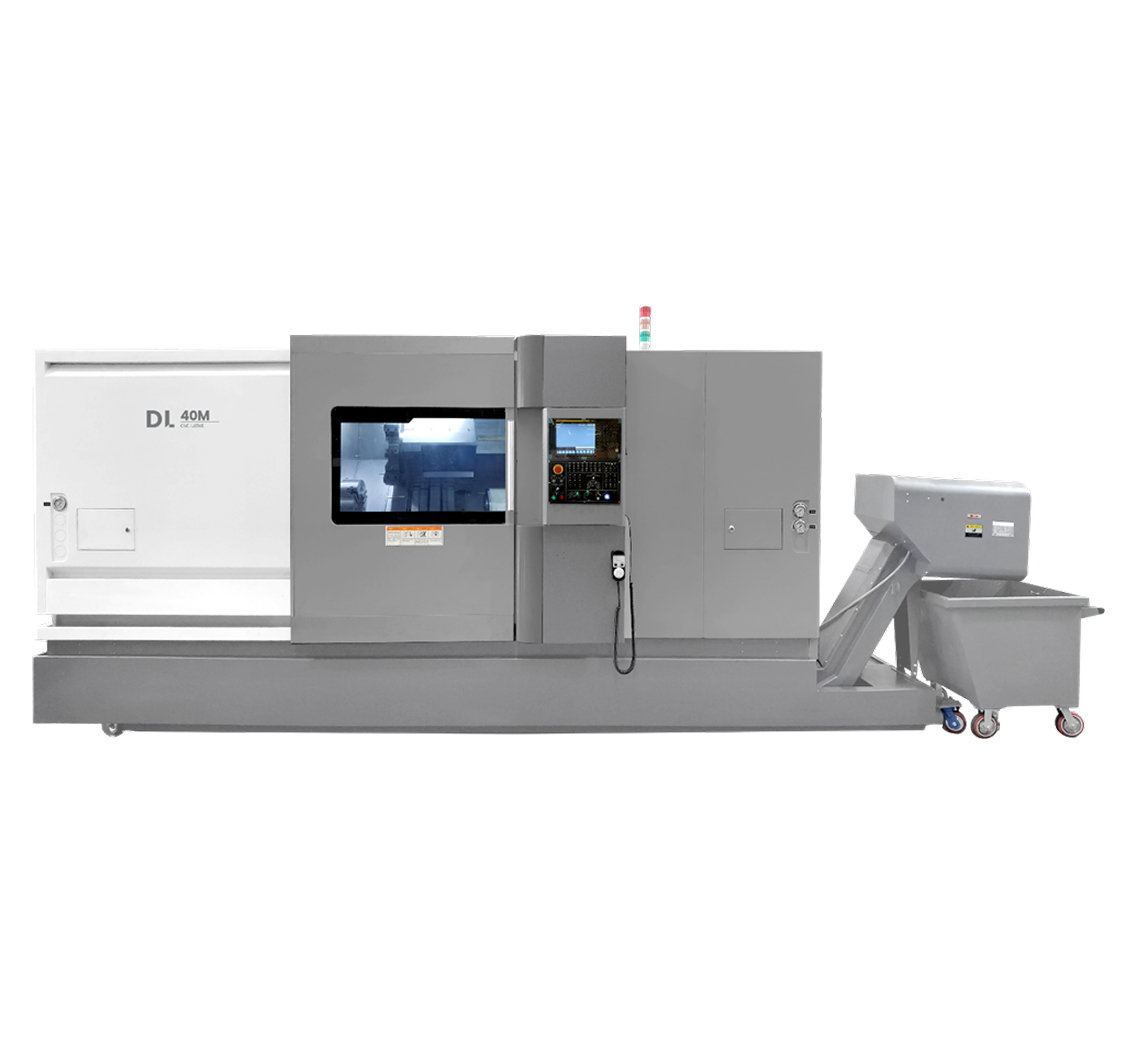

Токарный станок с приводным инструментом DMTG DL-40M

Токарные станки с ЧПУ серии DL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. При наличии приводного инструмента можно производить следующие операции: фрезерование, гравирование, маркировку и т. д.

Отличительные особенности

• Высокие показатели по точности, повторяемости и производительности.
• В основе конструкции станка лежит массивная цельнолитая наклонная станина. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
• На станках серии DL применяются разные направляющие, в зависимости от модели: скольжения и качения. Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения. Направляющие скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припус и для труднообрабатываемых материалов.
• Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.
• При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK.
• Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

Задняя бабка перемещается в рабочей зоне по прямоугольным направляющим вручную, имеется возможность механического зацепления с суппортом оси Х. При зацеплении задняя бабка будет перемещаться механизированно вдоль оси Z до места зажима для обработки конкретной детали. Гидравлическое перемещение пиноли программируется системой ЧПУ. Давление и проток масла в гидросистеме отдельно регулируются – на гидростанцию, патрон, заднюю бабку, резцедержку.

Револьверная голова 12 позиционная находиться в верхней части рабочей зоны, что даёт удобный доступ в зону резания для загрузки детали, как сверху – кран балкой, так и спереди – в ручную или при помощи какого либо приспособления. Револьверный диск производства Тайваня на 12 инструментов с хвостовиком 32х25 мм имеет возможность торцевого крепления расточных блоков для расточного и сверлильного инструмента (вращение происходит заготовкой) – обработка центровых отверстий.

Кабинетная защита обеспечивает полную безопасность рабочего процесса и максимальной экономии СОЖ.
