В сфере современной металлообработки ленточнопильный станок определяет эффективность и качество производства. Он сочетает в себе высокую производительность, точность и экономичность, что делает его незаменимым как для крупных цехов, так и для частных мастерских.

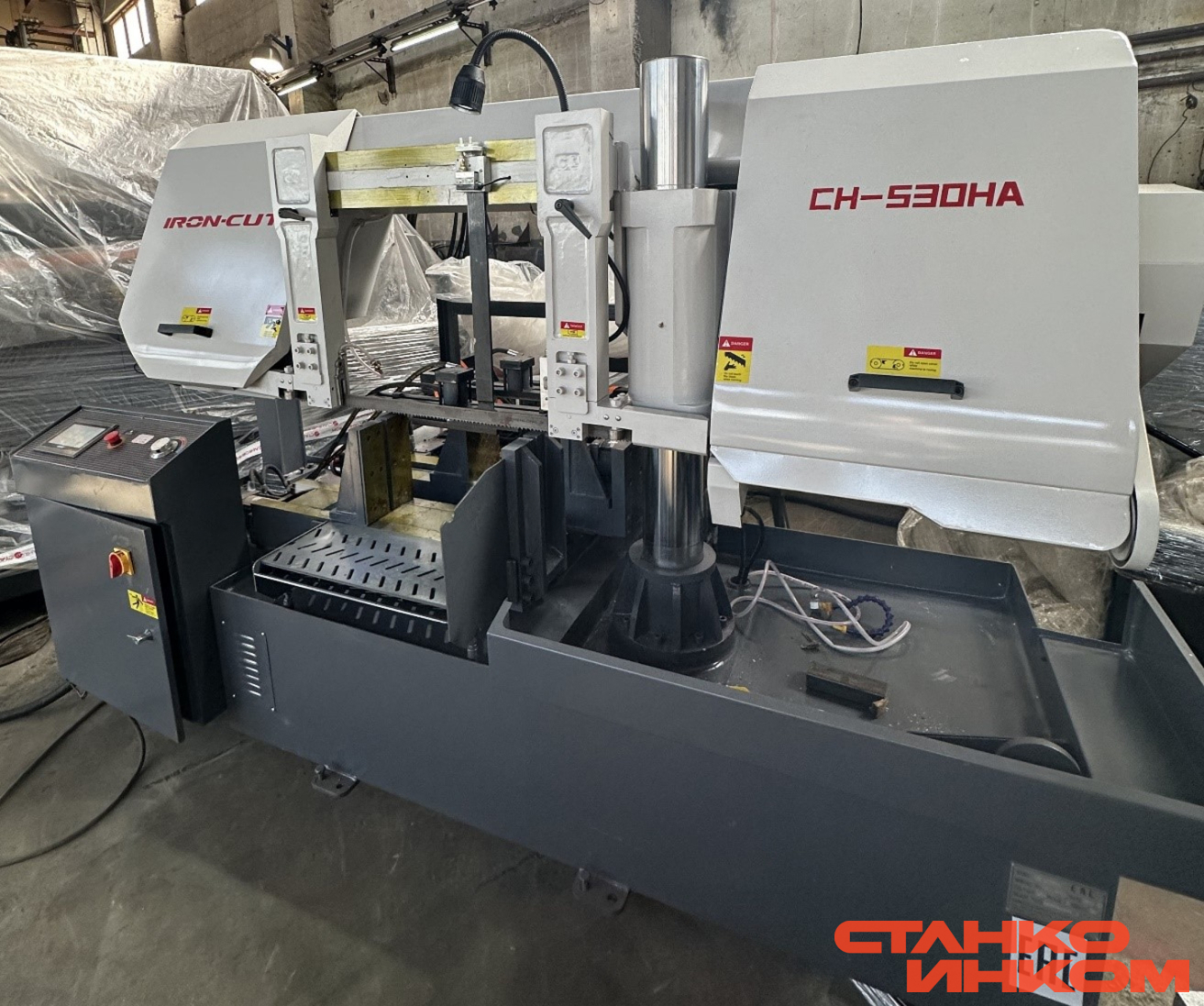

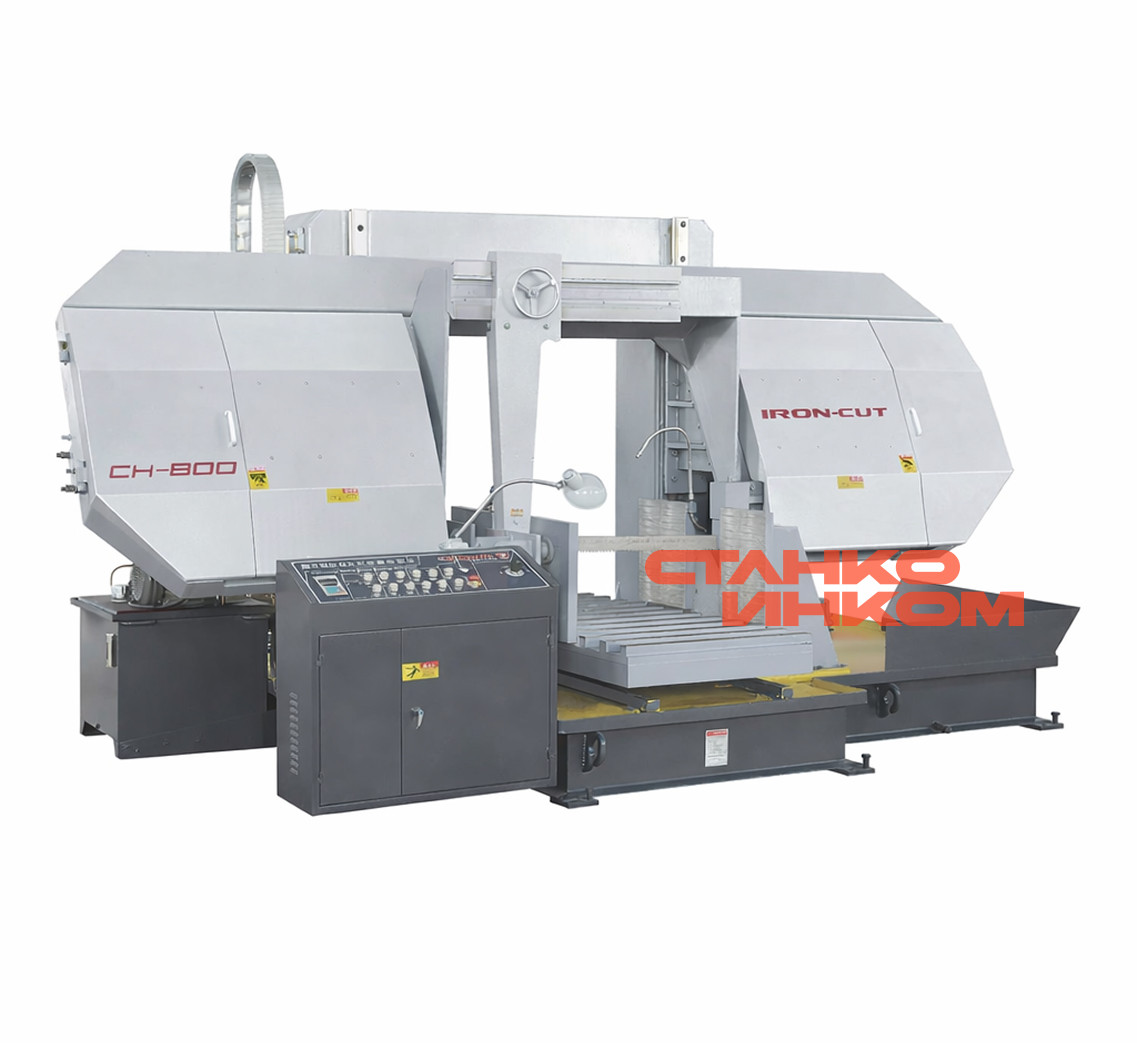

Ленточнопильный станок — это станок для резки металла, где в качестве режущего инструмента используется непрерывная зубчатая лента (полотно), замкнутая в кольцо и натянутая между двумя вращающимися шкивами. Такая конструкция обеспечивает ровный, точный и быстрый рез с минимальными потерями материала.

Как устроен и работает станок?

Конструкция большинства ленточнопильных станков включает несколько ключевых компонентов.

• Ленточное полотно: гильотина из высокопрочной стали с зубьями, подобранная под конкретный материал.

• Приводной механизм: электродвигатель и система шкивов, приводящие полотно в движение.

• Рабочий стол с тисками обеспечивает надежное крепление заготовки под требуемым углом.

• Механизм подачи обеспечивает контролируемое усилие, с которым полотно врезается в металл (может быть ручным, гидравлическим или пневматическим).

• Система охлаждения (СОЖ) подает смазывающе-охлаждающую жидкость в зону реза для отвода тепла, увеличения ресурса полотна и удаления стружки.

• Защитный кожух обеспечивает безопасность оператора.

Принцип работы:

1. Фиксация. Заготовка надежно закрепляется в тисках.

2. Запуск. Оператор запускает двигатель, и ленточное полотно начинает движение.

3. Резка. Механизм подачи плавно опускает полотно на заготовку, осуществляя рез.

4. Завершение. После отрезания станок автоматически останавливается (на многих моделях).

Ключевые преимущества

• Экономичность. Тонкий рез минимизирует количество отходов в виде стружки, что критически важно при работе с дорогими сплавами.

• Высокая точность. Обеспечивает чистый и ровный рез с минимальными отклонениями, часто не требующий дополнительной обработки.

• Универсальность. Способен резать практически любые металлы: от алюминия и мягкой стали до нержавейки, титана и твердых сплавов.

• Производительность. Полуавтоматические и автоматические модели позволяют обрабатывать большое количество заготовок без постоянного присутствия оператора.

• Работа с крупными сечениями. Предназначены для раскроя массивных болванок, которые недоступны для дисковых пил.

Функциональные возможности

• Прямая и угловая резка. Точное разрезание под популярными углами (45° и 90°) с помощью поворотных тисков.

• Работа с разнообразным сортаментом. Трубы, профиль, арматура, листовой металл, болванки.

• Автоматизация. Станки с ЧПУ способны выполнять сложные программы резки по контуру, работать с пакетами заготовок и вести учет производства.

Дополнительное оснащение (опции)

• ЧПУ (CNC). Полная автоматизация процесса: позиционирование заготовки, выбор угла, подача, контроль усилия.

• Автоматический загрузчик. Позволяет обрабатывать пакеты заготовок в полностью автоматическом режиме.

• Поворотный стол. Для выполнения сложных многогранных резов.

• Лазерный указатель реза. Проецирует линию реза на заготовку для точного позиционирования.

Как выбрать правильное пильное полотно?

Выбор полотна — решающий фактор для качества реза и срока службы инструмента. Руководствуйтесь тремя основными критериями:

1. Материал заготовки:

• Углеродистая сталь, легированная сталь. Биметаллические полотна (марка M42 — оптимальное соотношение цены и стойкости).

• Нержавеющая сталь, жаропрочные сплавы. Биметаллические полотна с более высоким классом износостойкости (например, M51).

• Алюминий, цветные металлы. Полотна с большим шагом зуба (низкий TPI) и волнистой разводкой для предотвращения заклинивания.

• Твердые сплавы, чугун. Полотна с твердосплавными напайками (Carbide)

2. Шаг зубьев (TPI — количество зубьев на дюйм):

• Низкий TPI (2-3): для мягких и вязких материалов большого сечения.

• Средний TPI (4-6): универсальный вариант для большинства задач.

• Высокий TPI (10-14 и более): для тонкостенных труб и профилей, чтобы избежать слома зубьев.

3. Ширина полотна:

• Определяет жесткость и способность к криволинейному резу. Чем шире полотно, тем ровнее рез по прямой, но больше минимальный возможный радиус.

Техника безопасности: обязательные правила

1. Используйте СИЗ. Защитные очки или маску, перчатки, плотную одежду без свисающих элементов, закрытую обувь.

2. Проверяйте перед пуском. Убедитесь в правильном натяжении полотна, его исправности и надежном закреплении заготовки.

3. Не открывайте кожухи во время работы станка.

4. Все регулировки и замеры проводите только на остановленном станке.

5. Следите за чистотой: своевременно удаляйте стружку из рабочей зоны.

6. Допуск к работе могут получить только прошедшие инструктаж сотрудники.

Заключение

Ленточнопильный станок — это стратегическая инвестиция в ваше производство, которая быстро окупается за счет скорости, точности и экономии материала. Грамотный выбор модели, подбор правильного режущего полотна под каждую задачу и неукоснительное соблюдение правил эксплуатации — вот ключ к раскрытию всего потенциала этого универсального оборудования и достижению выдающихся результатов в металлообработке.
