Выбор сверлильного станка — это не просто покупка оборудования, это инвестиция в точность, производительность и безопасность технологического процесса. Для российских предприятий, работающих в условиях реального производства, важно понимать не только типы станков, но и принципы их работы, и те технические характеристики, которые напрямую влияют на результат. Давайте разберемся, какие виды сверлильных станков существуют, как они устроены и на что обращать внимание при подборе для конкретных задач по обработке металла, дерева или других материалов.
Принцип работы сверлильных станков
Основной принцип работы любого сверлильного станка, независимо от его вида, заключается в соосном вращательном и поступательном движении режущего инструмента (сверла, зенкера, метчика) относительно неподвижно закрепленной заготовки. Эта фундаментальная концепция обеспечивает формирование отверстий с требуемым диаметром, глубиной и точностью расположения. Ключевым компонентом, преобразующим электрическую энергия в механическое движение, является шпиндельный узел. Именно он обеспечивает главное движение — вращение.
Конструкция типичного станка сверлильной группы базируется на нескольких основных узлах. Станина служит жестким основанием, гасящим вибрации. По колонне (стойке) перемещается шпиндельная бабка, несущая двигатель и коробку скоростей. Рабочий стол предназначен для крепления заготовки и может иметь регулировки по высоте и углу наклона. Механизм подачи, который может быть ручным, механическим или автоматическим (ЧПУ), обеспечивает точное движение шпинделя с инструментом в осевом направлении. Ключевые компоненты можно описать так:
- Двигатель и привод: создают крутящий момент, передаваемый на шпиндель через ременную передачу или редуктор.
- Шпиндель: высокоточный вал, в патроне которого закрепляется инструмент. Его радиальное и торцевое биение — критически важный параметр для качества отверстия.
- Система охлаждения: особенно важна для сверлильных станков по металлу, где отвод тепла и стружки напрямую влияет на стойкость инструмента и чистоту поверхности.
- Система управления: от простейших рукояток до сложного CNC-контроллера, который управляет координатами, скоростью и подачей.
Понимание этого базового устройства позволяет осознанно подходить к оценке возможностей оборудования и его назначения в технологической цепочке.
Классификация сверлильных станков
Многообразие задач в промышленности и мастерских породило множество видов сверлильных станков. Их классификация помогает структурировать выбор и сразу отсечь модели, не подходящие по масштабу или функционалу. Основное деление часто проводится по компоновке и специализации.

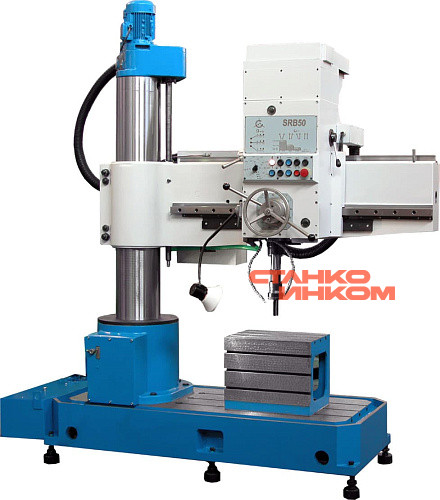

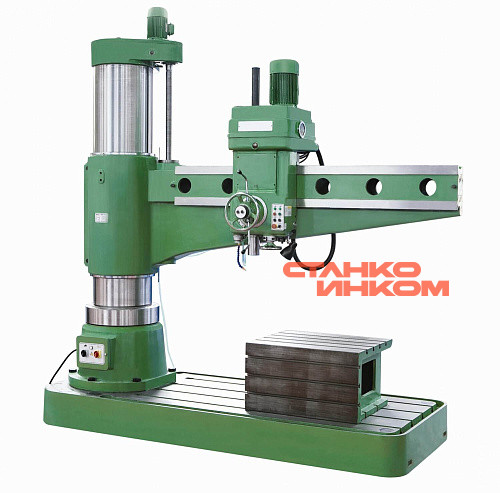

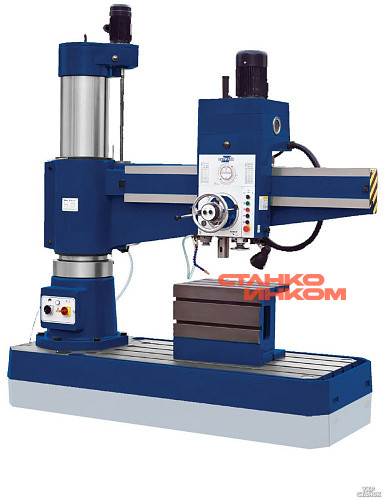

Наиболее распространенным типом является вертикально-сверлильный станок. Его шпиндель расположен вертикально, а заготовка размещается на столе. Это универсальная рабочая лошадка для единичного и мелкосерийного производства. К отдельной, более тяжелой категории относятся радиально-сверлильные станки. Их ключевая особенность — шпиндельная бабка, которая может перемещаться по массивной консоли-рукаву вокруг колонны. Это позволяет быстро позиционировать инструмент над крупногабаритной заготовкой (листу, станине, корпусу), не сдвигая ее с места. Для глубокого сверления отверстий с высоким соотношением длины к диаметру (например, в валах) применяются горизонтальные сверлильные станки. В деревообработке широко используются сверлильно-присадочные станки, предназначенные для быстрого и точного формирования отверстий под шканты и фурнитуру в мебельных деталях.
| Тип станка | Основное назначение и применение | Ключевые особенности |
|---|---|---|
| Вертикально-сверлильный | Сверление, зенкерование, развертывание, нарезание резьбы в мелких и средних деталях. Универсальное применение в ремонтных цехах, инструментальном производстве. | Компактность, простота управления, относительно низкая цена. Ограничен размером стола и вылетом шпинделя. |
| Радиально-сверлильный | Обработка отверстий в крупногабаритных и тяжелых деталях (металлоконструкции, отливки, сварные узлы). | Большой радиус обработки, мощный шпиндель, высокая жесткость. Требует значительной площади для размещения. |
| Горизонтально-сверлильный | Сверление глубоких отверстий (пушки, валы, шпиндели) с использованием специальных технологий (например, с выводом стружки внутренним каналом). | Специализированная конструкция для точного сверления на большую глубину, часто с ЧПУ. |
| Сверлильно-присадочный | Формирование групп отверстий с точным межцентровым расстоянием в мебельных щитах, дверных полотнах. | Многошпиндельные головки, координатные столы, пневматические прижимы. Высокая производительность в серийном производстве. |
| Координатно-сверлильный | Сверление отверстий по сложному контуру или сетке с высокой точностью расположения (шаблоны, пресс-формы, печатные платы). | Высокоточная система позиционирования стола (оптика, цифровая индикация, ЧПУ). |
Эта классификация дает общее представление, но для принятия взвешенного решения необходимо углубиться в цифры и конкретные параметры.
Технические характеристики сверлильных станков
Технические характеристики — это язык, на котором говорит инженер, выбирая оборудование. Они определяют возможности, производительность и конечную стоимость обработки. Рассмотрим ключевые параметры.
Мощность главного привода определяет, с какими материалами и каким диаметром сверла способен работать станок. Для сверлильных станков по металлу для нетяжелых работ может хватить 0.75-1.5 кВт, тогда как для радиальных машин, рассчитанных на бурение отверстий диаметром 50 мм и более в стали, мощность превышает 4-5 кВт. Скорость вращения шпинделя измеряется в оборотах в минуту и подбирается под диаметр инструмента и обрабатываемый материал. Для стали и чугуна требуются умеренные скорости, для цветных металлов, пластиков и дерева — высокие. Универсальные станки часто оснащаются коробкой скоростей с широким диапазоном, например, от 50 до 3000 об/мин.
Параметр, напрямую влияющий на точность — максимальный диаметр сверления в стали. Указывается для двух случаев: для стали (как более твердого материала) и для чугуна. Это предельная возможность, на практике рабочие диаметры меньше. Вылет шпинделя и расстояние от оси шпинделя до стойки (для радиальных станков) определяют габариты обрабатываемой заготовки. Конус шпинделя (Морзе, ISO) отвечает за надежность крепления инструмента и патронов. Вес и габариты станка — индикатор его жесткости и устойчивости, что критично для чистовой обработки.
Другие важные параметры включают:
- Вертикальное перемещение шпинделя (ход): определяет максимальную глубину сверления за один проход.
- Точность позиционирования: особенно важно для координатных и станков с ЧПУ, измеряется в миллиметрах.
- Наличие и тип системы цифрового индикации (DRO) или ЧПУ: увеличивает скорость, точность и повторяемость операций.
- Оснащение: тип патрона, наличие делительной головки или тисков в комплекте, способ подвода СОЖ (смазочно-охлаждающей жидкости).
Игнорирование этих характеристик и выбор только по цене часто приводит к тому, что станок не справляется с поставленными задачами или быстро выходит из строя.
Сверлильные станки по металлу
Обработка металла предъявляет наиболее высокие требования к оборудованию из-за значительных усилий резания, выделяемого тепла и абразивной стружки. Виды сверлильных станков по металлу выделяются в отдельную группу, ориентированную на преодоление этих сложностей.
Их ключевое отличие — повышенная жесткость конструкции и мощность привода. Станины и колонны выполняются массивными, из высококачественного чугуна, чтобы эффективно гасить вибрации, возникающие при контакте сверла с плотным материалом. Шпиндельные узлы монтируются на прецизионных подшипниках качения, способных воспринимать как радиальные, так и осевые нагрузки. Система охлаждения является не опцией, а необходимостью. Централизованная подача СОЖ через полый шпиндель и инструмент значительно повышает стойкость оснастки, улучшает качество поверхности отверстия и способствует выводу стружки.
Назначение таких станков простирается от простого сверления до комплексной обработки отверстия. На них выполняют рассверливание, зенкерование (для калибровки диаметра и улучшения чистоты), развертывание (для достижения полей допусков Н7 и выше) и нарезание резьбы метчиками. Для российских производств критически важен вопрос ремонтопригодности и наличия запасных частей. Оборудование, поставляемое компанией "Станкоинком", сопровождается полным комплектом документации на русском языке, включая каталоги деталей и схемы, что упрощает техническое обслуживание и ремонт станков в условиях отечественных цехов.
Преимущества специализированных станков для металла очевидны:
- Высокая производительность и стойкость инструмента за счет оптимальных режимов резания и эффективного охлаждения.
- Повышенная точность и качество обработанной поверхности, что важно для ответственных сопрягаемых деталей.
- Надежность и долгий срок службы даже в условиях интенсивной эксплуатации.
- Безопасность оператора, обеспеченная продуманной конструкцией защитных кожухов и блокировок.
Выбор конкретной модели зависит от номенклатуры деталей, планируемых диаметров обработки и типа производства — единичное, серийное или массовое.
Сверлильные станки по дереву и вопросы безопасности
В деревообработке физические нагрузки на станок ниже, чем при работе с металлом, но появляются свои специфические требования. Основное назначение — быстрое и чистое сверление в мягких, абразивных и часто слоистых материалах. Поэтому здесь выше требуемые скорости вращения шпинделя, а система отвода стружки должна справляться с объемными опилками.
Конструктивно многие узлы схожи, но есть отличия. Часто используются более легкие и быстроходные двигатели. Патроны могут быть как стандартными трехкулачковыми, так и быстрозажимными. Широко применяются многошпиндельные компоновки и координатные столы для присадки мебели. Важным элементом становится возможность установки фрезерной или шлифовальной насадки, превращающей станок в универсальный деревообрабатывающий центр. Однако, каким бы ни был материал, незыблемым остается приоритет безопасности.
Работа на любом сверлильном станке сопряжена с рисками: вращающиеся части, возможность захвата одежды, разлет стружки, поражение электротоком. Необходимо неукоснительно соблюдать правила. Всегда использовать защитные очки или маску. Волосы и свободная одежда должны быть убраны. Заготовка должна быть надежно закреплена на столе струбцинами или в тисках, а не удерживаться руками. Перед запуском нужно убедиться, что сверло зажато правильно, а в зоне вращения нет посторонних предметов. При сверлении глубоких отверстий следует периодически выводить сверло для очистки канавок от стружки. После окончания работы, станок должен быть отключен от сети, а рабочая зона — очищена.
Таким образом, мир сверлильных станков разнообразен и технологичен. От понимания принципа работы и знания классификации до умения читать технические характеристики — каждый шаг приближает к правильному выбору. Для обработки металла требуются мощные, жесткие и оснащенные системой охлаждения модели, в то время как для дерева на первый план выходят скорость и специализированная оснастка. И в обоих случаях ключевым фактором является безопасность оператора. Компания "Станкоинком", ориентируясь на потребности российского рынка, предлагает не просто продажу оборудования, а комплексные решения: от помощи в подборе станков сверлильной группы и до поставки оригинальных комплектующих, гарантийного и послегарантийного технического обслуживания по всей России.
