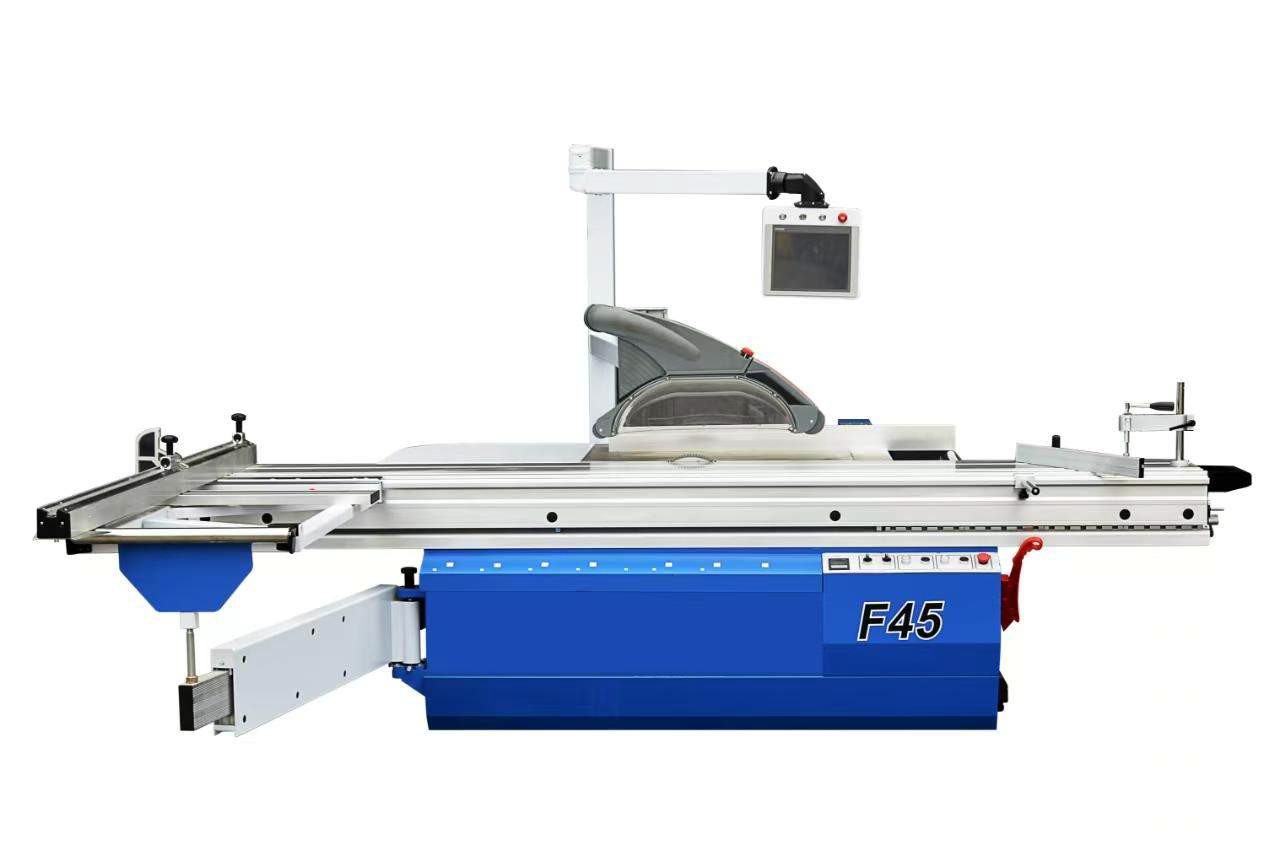

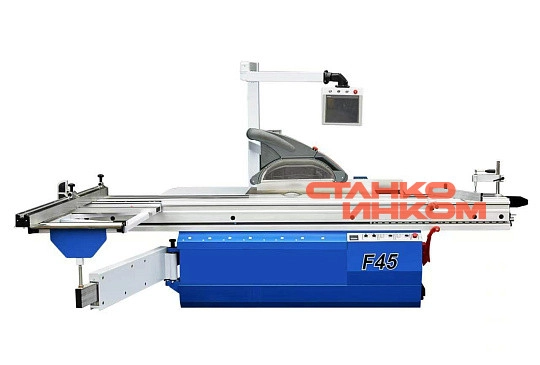

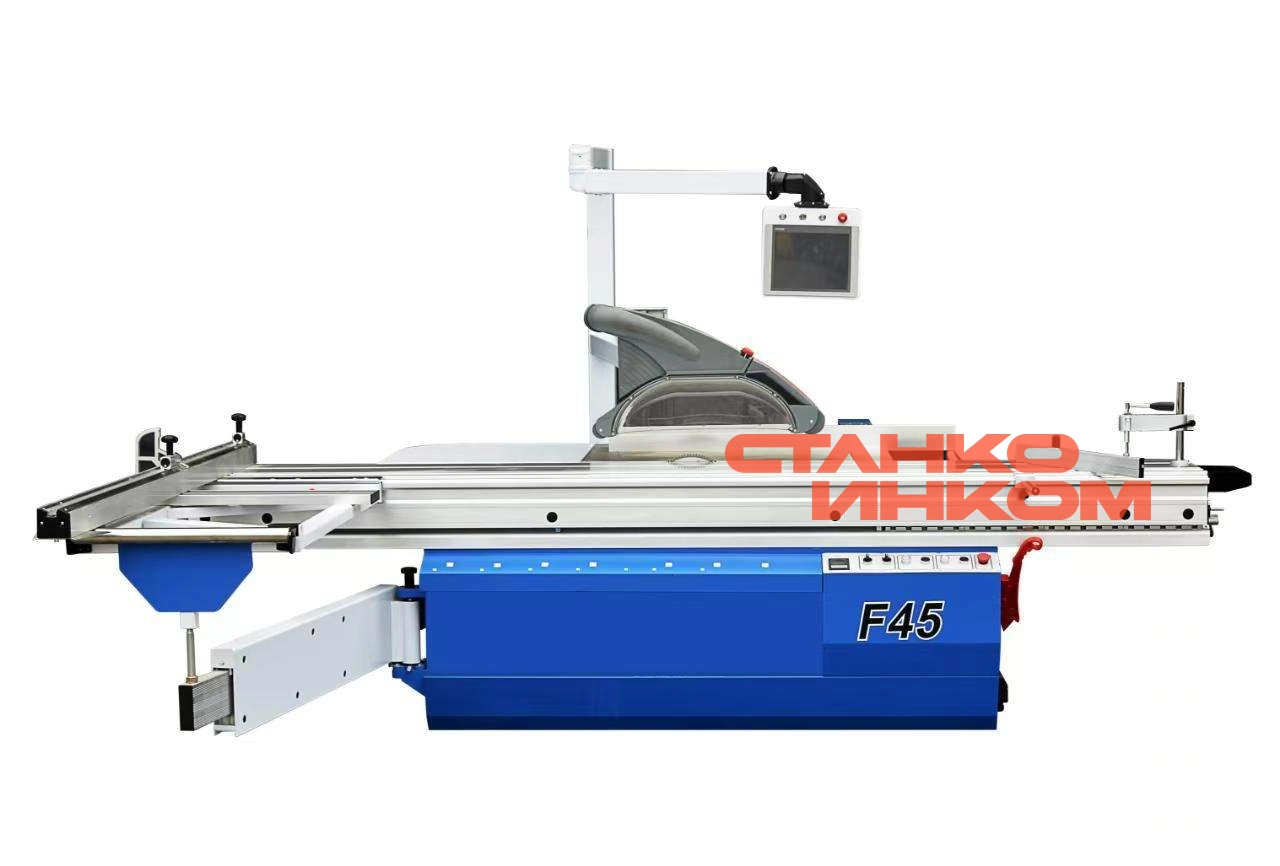

Форматно-раскроечный станок F45-D Xiking

Назначение

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

 Особенности конструкции

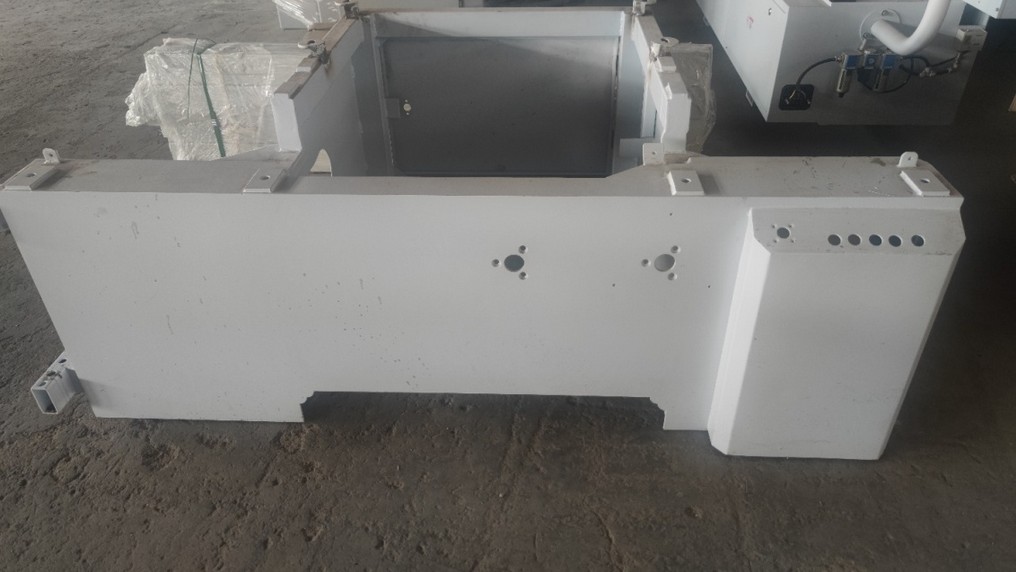

 Тяжелая стальная станина обладает высокой виброустойчивостью, большой сопротивляемостью к изгибу, кручению и сдвигу. В основании   конструкции станины используются толстостенные трубы прямоугольного сечения и листовая сталь из качественного металла, достигающая до 4   мм в толщину. Таким образом, станина обеспечивает долгую стабильную работу и огромный ресурс станка.

Управление станком и параллельным упором

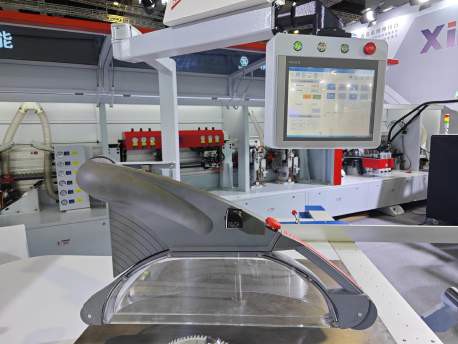

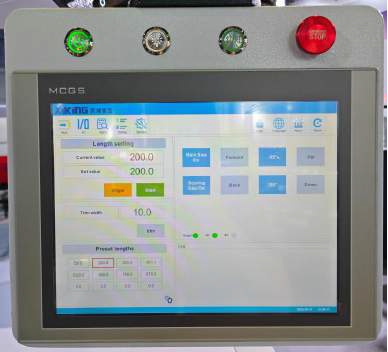

 Дисплей Touch-Screen от одного из ведущих производителей электроники и систем управления позволяет управлять станком и настройкой   ширины   раскроя с пульта, который эргономично расположен на уровне глаз оператора. Такое решение позволяет увеличить производительность  и   сокращает количества брака при раскроематериала Управление станком осуществляется через ЧПУ контроллер. Сам упор перемещается   посредством сервомотора по высокоточной шарико-винтовой паре.

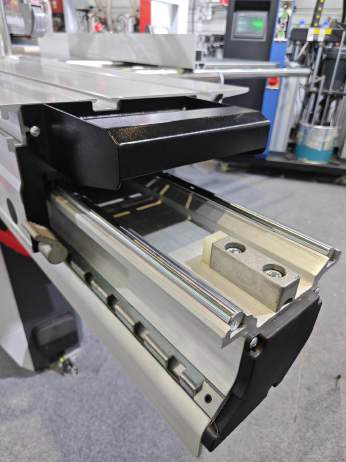

 Роликовая каретка шириной 430 мм, усиленная дополнительным стальным стержнем с цилиндрическими направляющими действует по принципу   «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.

 Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не   требует технического обслуживания.

 Фиксация каретки в любом положении.

 Каретка усилена дополнительной стальной цилиндрической направляющей, на которую крепится расширительный стол каретки.

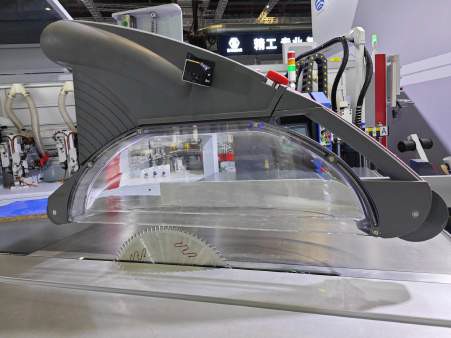

 Удобный кожух закрывает пильный узел сверху. Защищая оператора от пыли и травм.

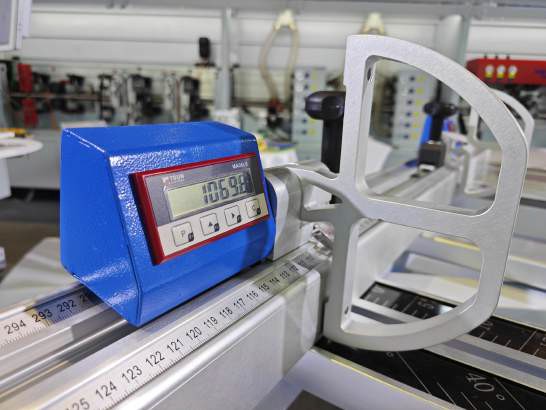

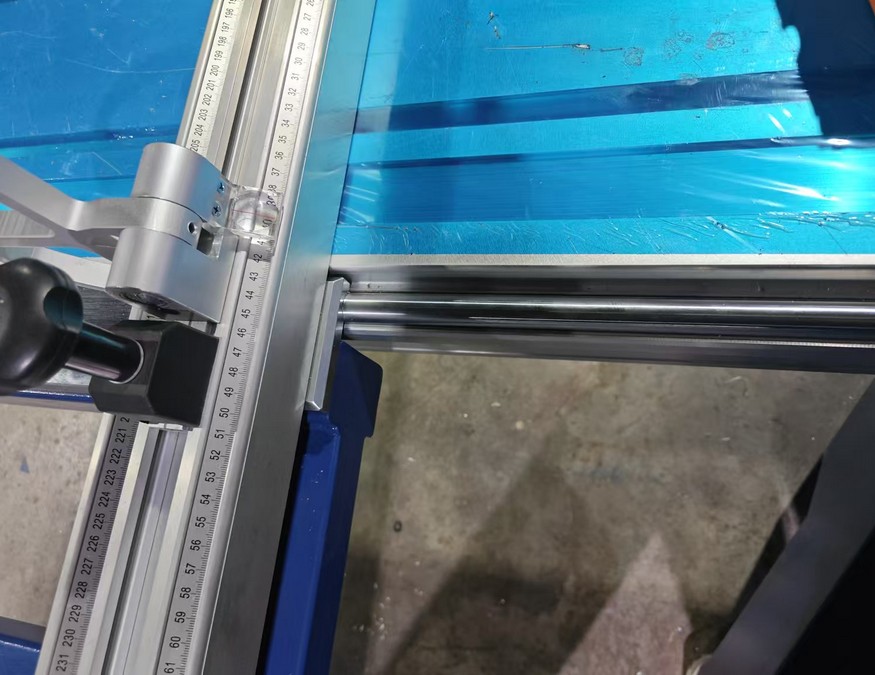

 Цифровой индикатор положения  на флажковом упоре  - точная установка размера.

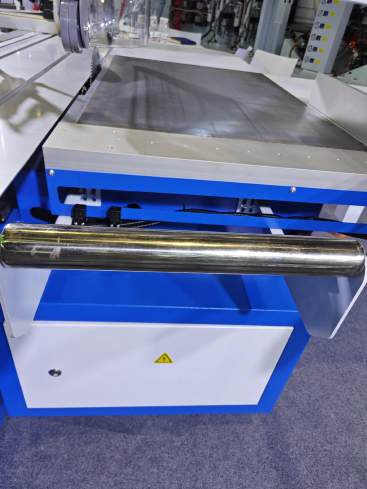

 Боковой ролик облегчает работу с деталями большого размера.

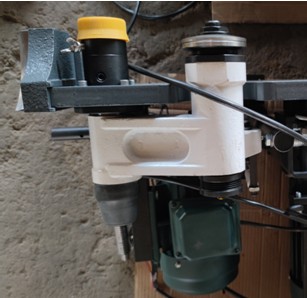

Пильный узел обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.

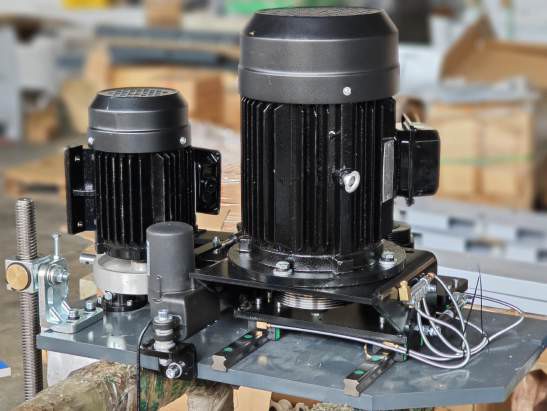

Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. Подъем основной пилы по призматическим направляющим с линейными подшипниками. Оснащен  централизованной системой смазки.

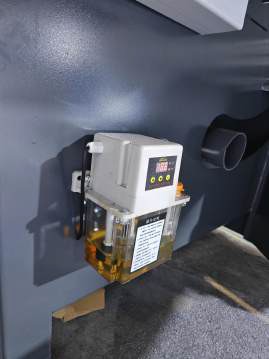

Станция автоматической подачи  смазки.

Точная и надежная система настройки соосности подрезной пилы винт – гайка не имеет лишних промежуточных элементов и позволяет точно и быстро выставить соосность пил, а также сохранить положение пилы в процессе работы.
