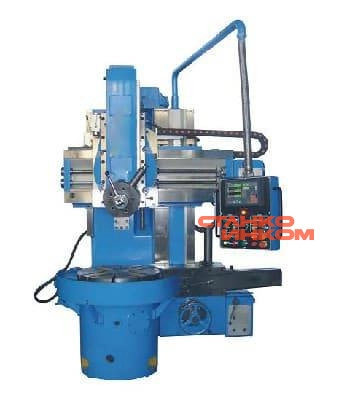

Карусельный станок DMTG C5110

Самый малый токарный карусельный станок в серии.

Токарно карусельный станок DMTG C5110 с УЦИ предназначен для обработки изделий большой массы с относительно небольшой длиной. Отличительной особенностью данного станка является вертикальное расположение шпинделя, а также вертикальный и боковой суппорты. Вертикальный оснащен четырехпозиционным инструментальным резцедержателем и может наклоняться, что позволяет легко обрабатывать конические поверхности. Вертикальное и горизонтальное перемещение суппортов происходит, благодаря асинхронным электродвигателями через коробку подач, которая имеет 12 ступеней и ходовые винты. Боковой суппорт тоже оснащен четырехпозиционным инструментальным резцедержателем. Они имеют точность позиционирования и отличаются долговечностью. Салазки суппортов уравновешены с помощью гидравлического компенсирующего цилиндра.

Варианты использования

• черновая и чистовая обработка заготовок массой до 2000 кг;
• обработка наружных, внутренних и торцевых поверхностей заготовок в виде тел вращения;
• обтачивание и растачивание цилиндрических и конических поверхностей;
• прорезка канавок и отрезка;
• сверление, зенкерование и развертывание центральных отверстий и снятие фаски.

Жесткость конструкции станка C5110 позволяет обрабатывать уникальные массивные изделия с высокой степенью точности. Горизонтальное расположение плоскости планшайбы, на которой закрепляют обрабатываемую деталь, облегчает и ускоряет ее установку и выверку. Станок подходит для единичного выпуска деталей и мелкосерийного производства.

Особенности конструкции

• вертикальное расположение шпинделя (позволяет обрабатывать заготовки большей массы и диаметра);
• планшайба с независимо перемещаемыми кулач;
• обработка заготовок относительно небольшой длины, но относительно большого веса и диаметра;
• возможность использования вертикального и горизонтального суппортов;
• основание и стойка станка C5110 жестко скреплены между собой;
• направляющие и трапецеидальные винты отвечают за перемещение траверсы и суппортов;
• отсутствие электромагнитных муфт в приводе главного движения;

Преимущества станка

• относительно небольшое занимаемое пространство;
• высокая мощность шпинделя;
• наличие нескольких суппортов;
• наличие устройства цифровой индикации (УЦИ) и оптических/магнитных линеек.

Устройства цифровой индикации влияют на повышение производительности работы, а также точностных характеристик и выполнение сложных операций.

Изделие, закрепленное на планшайбе, совершает плавное вращательное движение, а инструмент – поступательное рабочее движение с выбранной скоростью подачи.
