Карусельный станок с ЧПУ DMTG CJK5112

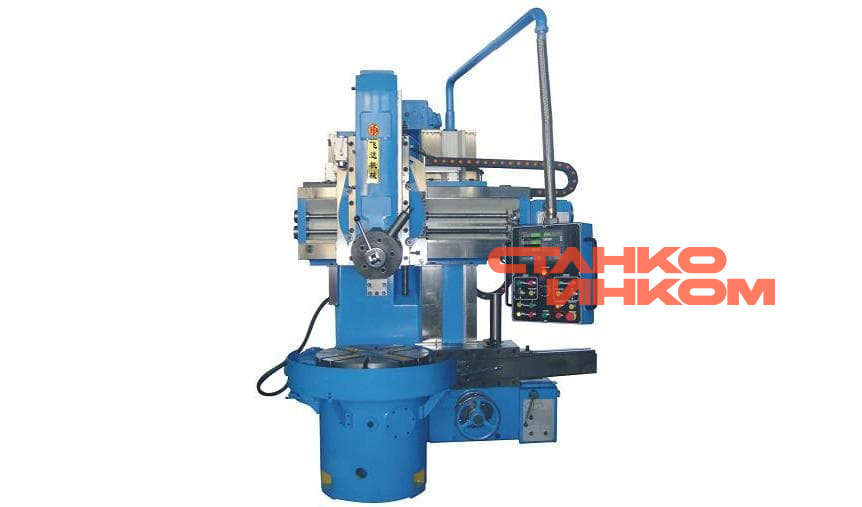

Одностоечный карусельный станок с ЧПУ CJK5112 оборудован вертикальным и горизонтальным суппортом. Данная модель обладает жесткой конструкцией и предназначена для обработки деталей с высокой степенью точности. Обрабатываемые заготовки могут быть тяжелыми и большими в диаметре, но относительно небольшими по высоте. Расположение планшайбы в горизонтальной плоскости облегчает процедуру установки, выверки и закрепления на нем массивных заготовок весом в несколько десятков тонн.

На одностоечных карусельных станках возможна обработка заготовок диаметром до 1600 мм. Станок состоит из станины со стойкой, планшайбы, траверсы, вертикального суппорта с пятигранной револьверной головкой, бокового суппорта, привода планшайбы, а также из механизмов подачи суппортов.

Варианты использования:

- обтачивание и растачивание цилиндрических, конических и рельефных поверхностей, обрезку по поверхности торцов, протачивание кольцевых углублений и отрезку;

- сверление центральных отверстий, зенкерование и развертывание;

- при одновременном использовании нескольких инструментов, установленных на разных суппортах, можно выполнять многоинструментальную обработку.

Вертикальная подача бокового суппорта нужна для того, чтобы обрабатывать наружные поверхности различного профиля, горизонтальная – для того, чтобы прорезать канавки, снимать фаски и т.д. Горизонтальная подача вертикального суппорта нужна для того, чтобы обрабатывать торцовые плоскости, вертикальная – для того, чтобы обрабатывать внешних и внутренние поверхности.

Некоторые особенности:

- вертикальное расположение шпинделя;

- обработка заготовок большого веса, но относительно небольшой длины;

- возможность использования вертикального и горизонтального суппортов;

- отсутствие электромагнитных муфт в приводе главного движения.

Преимущества станка:

- наличие ЧПУ (система, управляющая приводами технологического оборудования, включая станочную оснастку);

- наличие шарико-винтовых передач (ШВП) по осям станка (что обеспечивает надежность, долговечность, плавность движения, высокую способность к нагрузкам, а также надежность при высоких скоростях);

- наличие автоматического резцедержателя (предназначен для закрепления режущего инструмента, разные виды резцедержателей позволяют зажимать резцы как квадратного, так и круглого сечения);

- гидравлическое переключение скоростей шпинделя (обеспечивает надежность и плавность хода);

- наличие системы импульсной смазки направляющих и ШВП.
