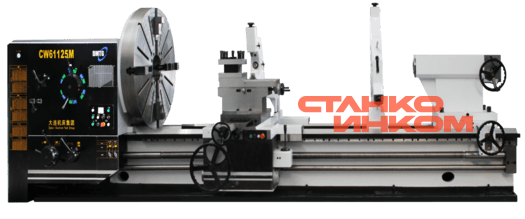

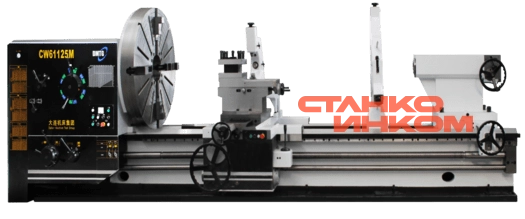

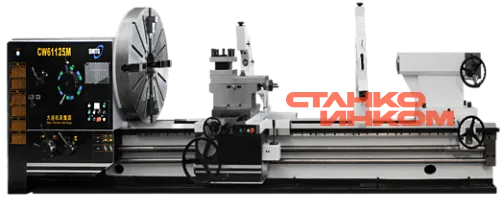

Универсальные токарные станки тяжелой серии DMTG CW-M

НАЗНАЧЕНИЕ:

Токарные станки серии CW-M предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности. Обрабатываемый материал: жаропрочные стали, легированные сплавы, титан. Основные операции: нарезание метрической, модульной, дюймовой и питчевой резьбы, получение фасонной, конической и цилиндрической поверхностей, подрезание торцов, сверление, растачивание, зенкование отверстий, точение наружных поверхностей.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Универсальные токарные станки серии CW — это знаменитые токарные станки ДИП– 500, 1М65, разработанные Советскими инженерами и внедренные на производстве завода DMTG с учетом всех современных требований.
• Станина станка отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию, ширина станины 755 мм. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
• Закаленные отшлифованные V-образные направляющие, ТВЧ до HRC50. Поверхность перемещающихся узлов (каретки, заднейя бабки) покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и без трения. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
• Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
• Широкий диапазон подач обеспечивает высокое качество обработки различных материалов.
• Контроль качества сборки на каждом этапе.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

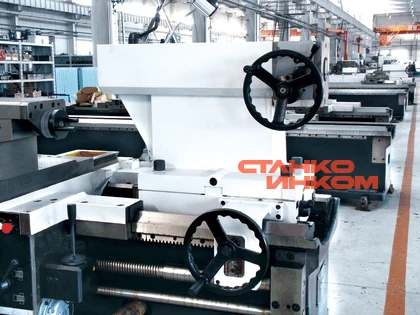

Задняя бабка

Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

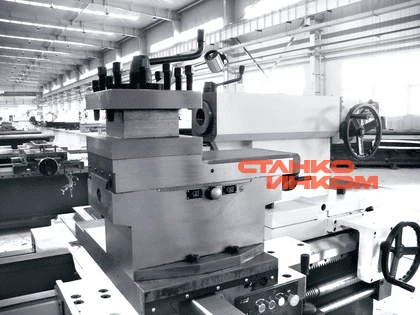

Суппорт

Суппорт усиленной конструкции для крепления обрабатывающего инструмента и перемещения инструмента увеличенного сечения в заданных направлениях.

Коробка подач

С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта.

Люнеты

Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

Все универсальные токарные станки DMTG серии CW-M опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.
