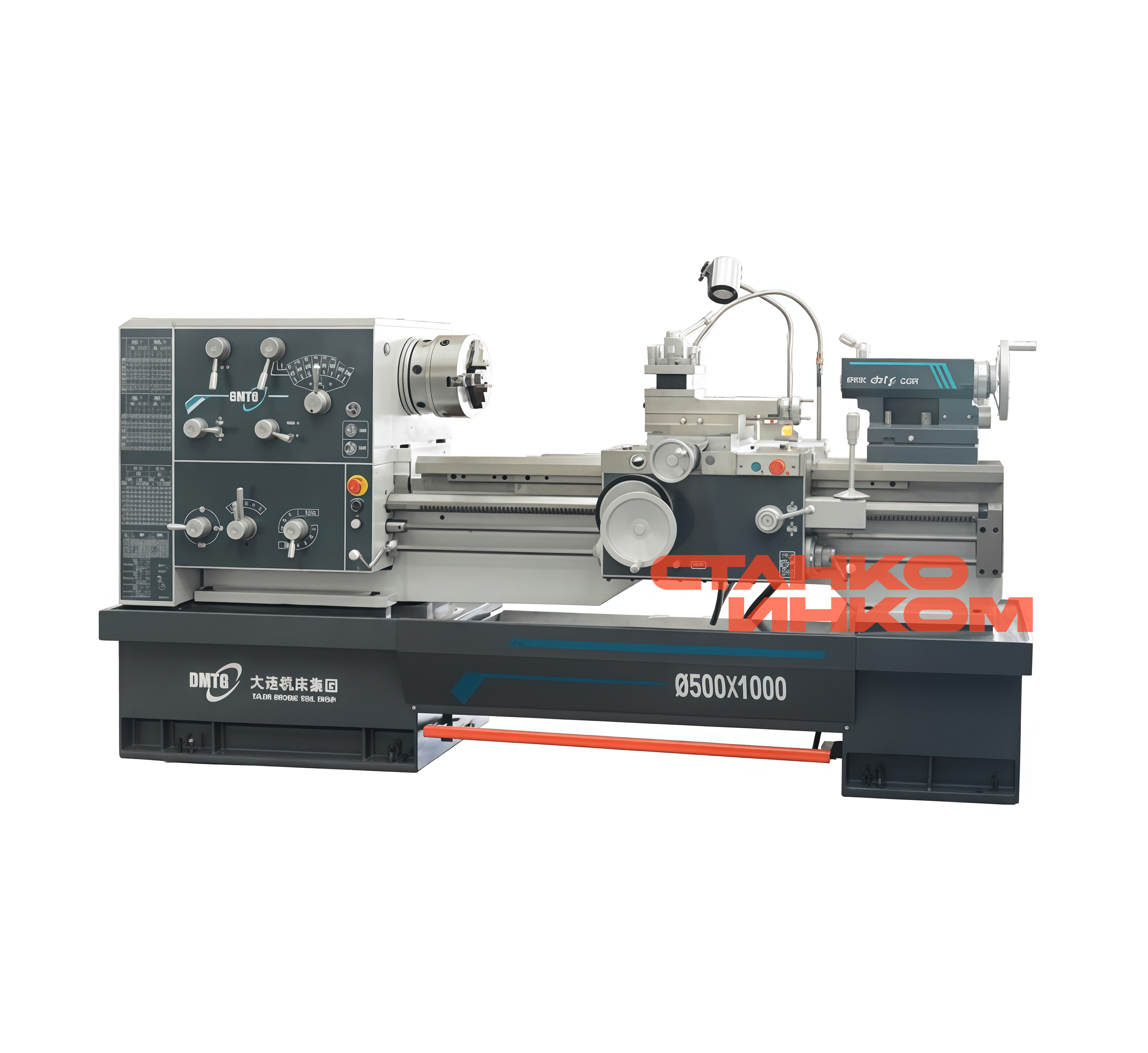

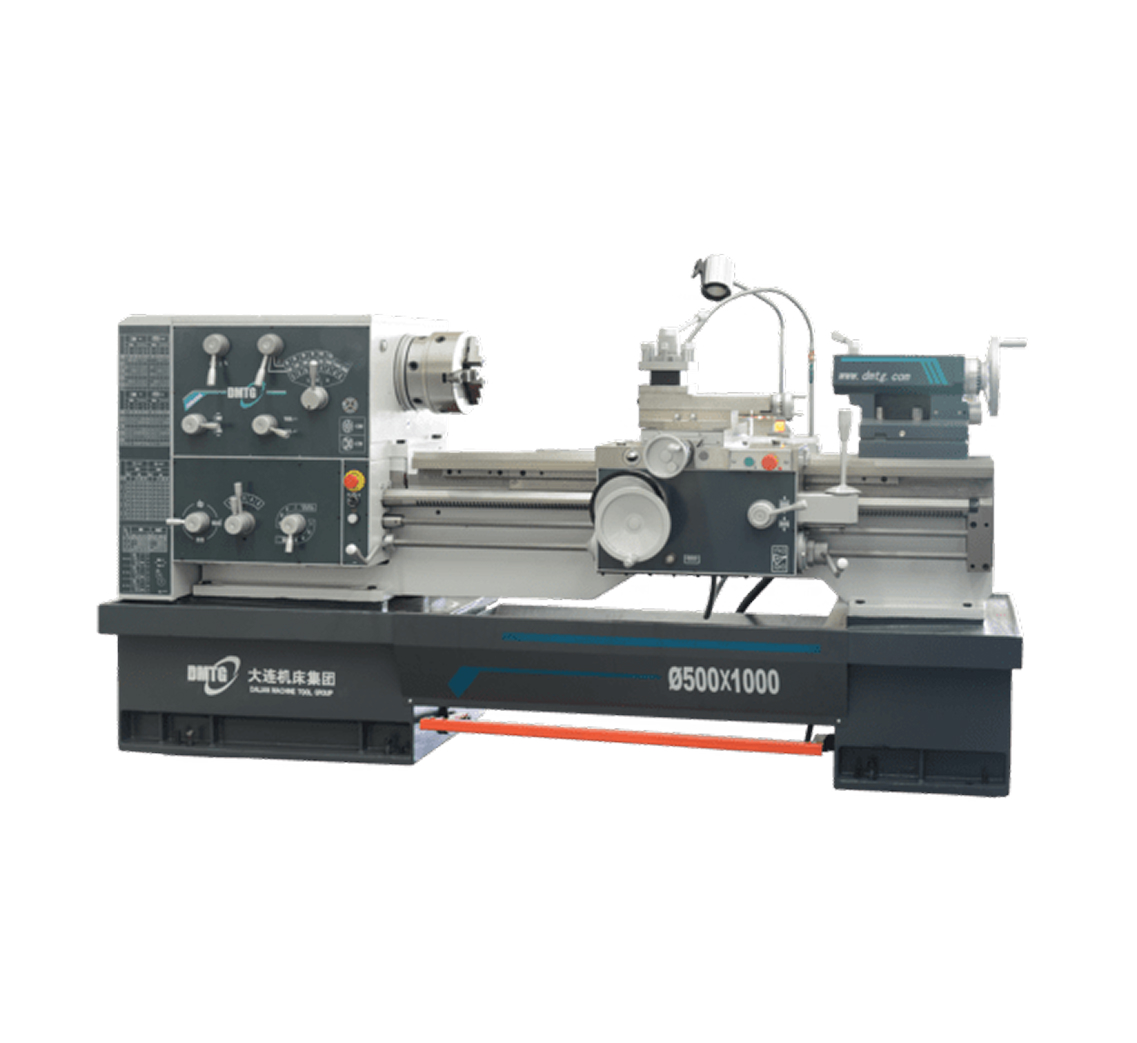

Универсальный токарный станок DMTG CDS6250B
Назначение
Токарно-винторезные станки серии CDS предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Отличительные особенности
- Универсальные токарные станки серии CDS — это знаменитые токарные станки 16К20, разработанные Советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ» и внедренные на производстве завода DMTG с учетом всех современных требований.

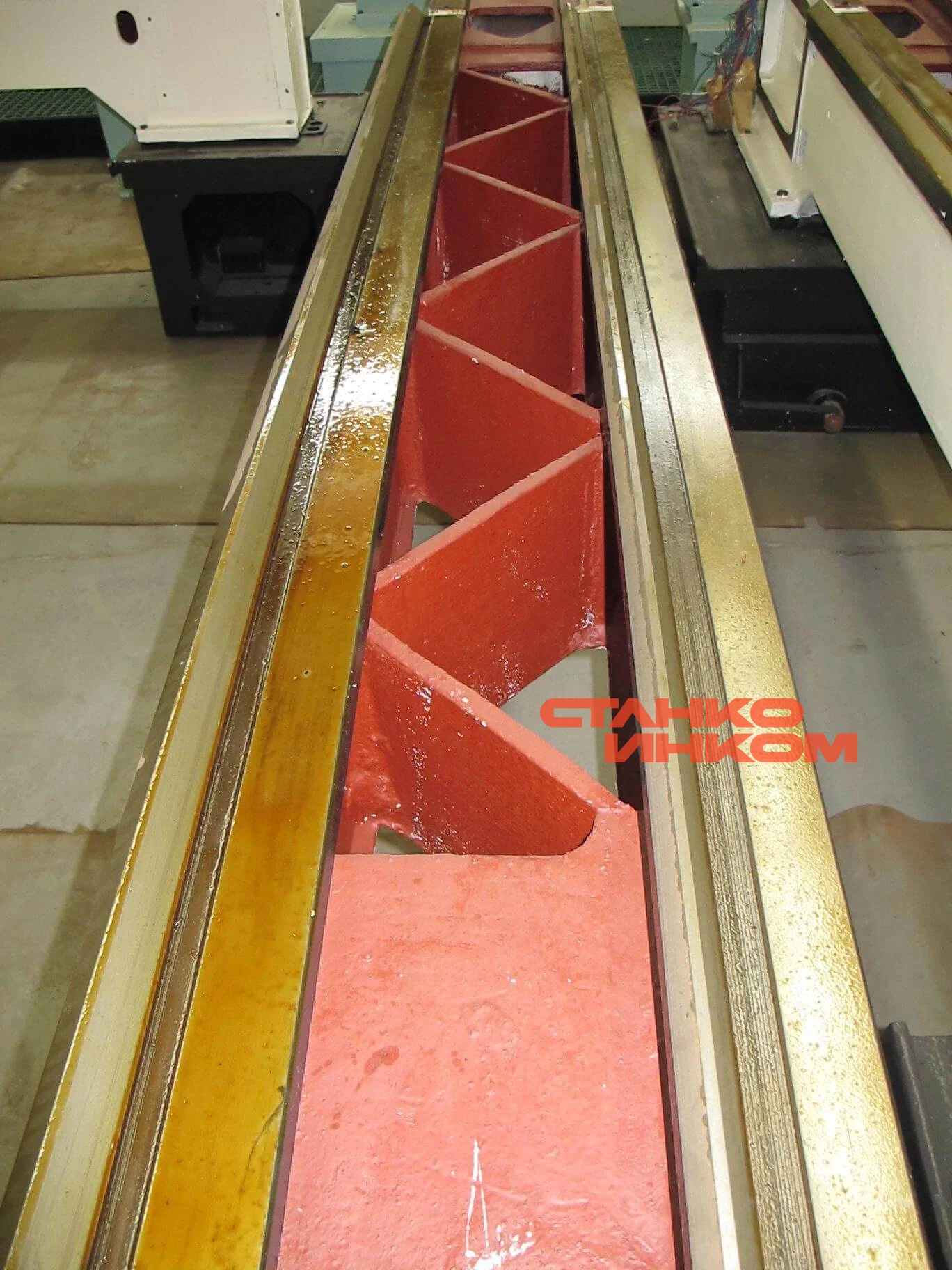

- Станина станка отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
- Усиленный шпиндель с повышенными оборотами до 2000 об/ мин и возможностью увеличения проходного отверстия до 105 мм.
- Закаленные отшлифованные V-образные направляющие, ТВЧ до HRC50. Поверхность перемещающихся узлов (каретки, заднейя бабки) покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и без трения. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
- Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
Область применения
Токарно-винторезные станки серии CDS нашли широкое применение в машиностроительном производстве, востребованы на всех предприятиях, которые занимаются металлообработкой. В основном используются при мелко- или среднесерийном изготовлении деталей.
Конструктивные особенности

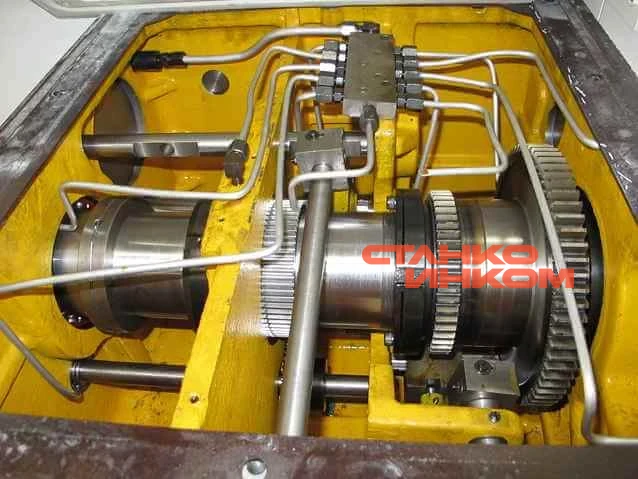

Коробка скоростей. Коробка передач имеет большой диапазон скоростей и разработана в соответствии с мировыми стандартами станкостроения. Все шестерни подач для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.
Задняя бабка. Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

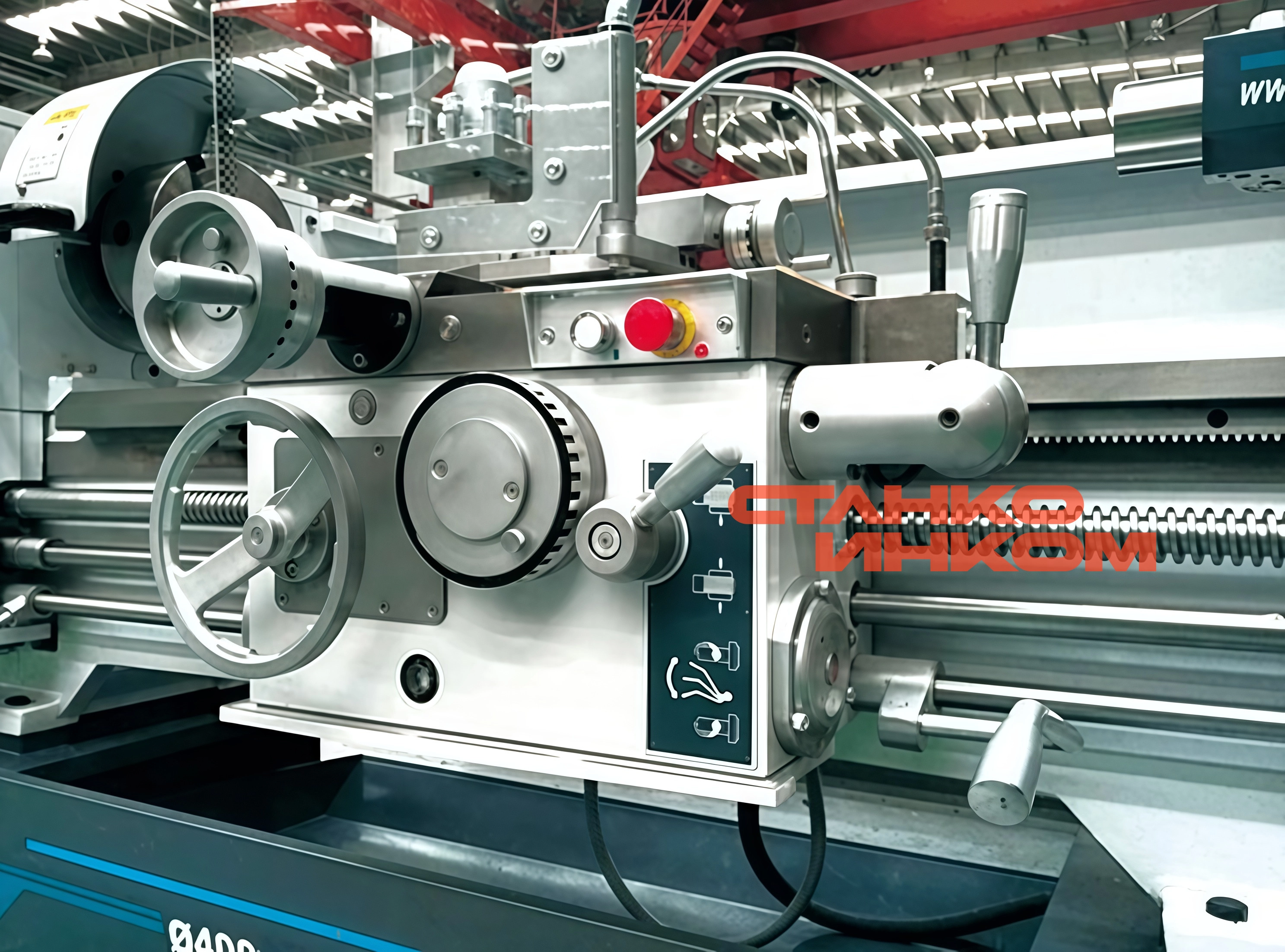

Суппорт. Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях.

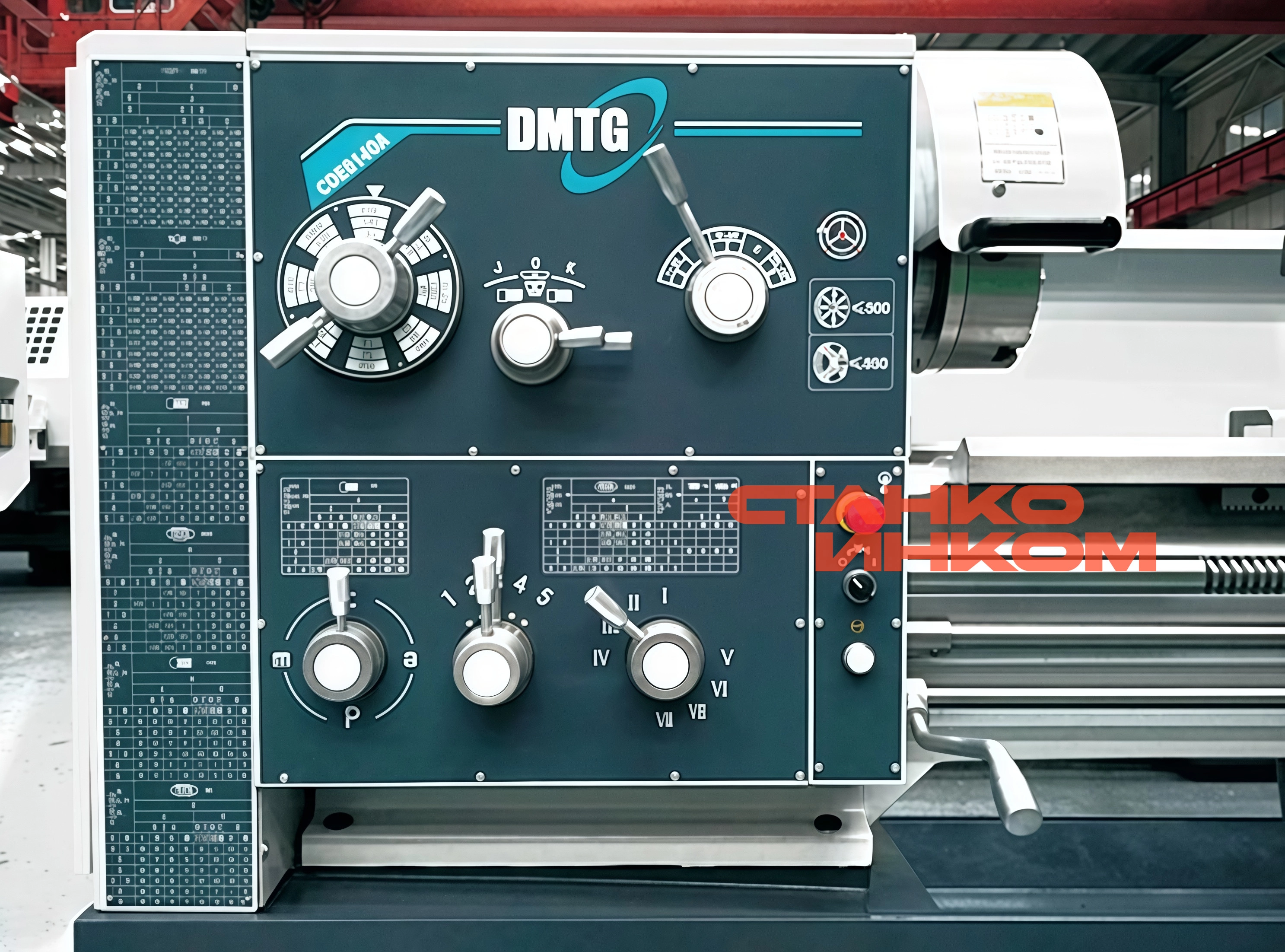

Коробка подач. С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта.
Люнеты. Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
УЦИ
Все универсальные токарные станки DMTG серии CDS опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.
Стандартная комплектация:
- Освещение рабочей зоны
- Система подачи СОЖ

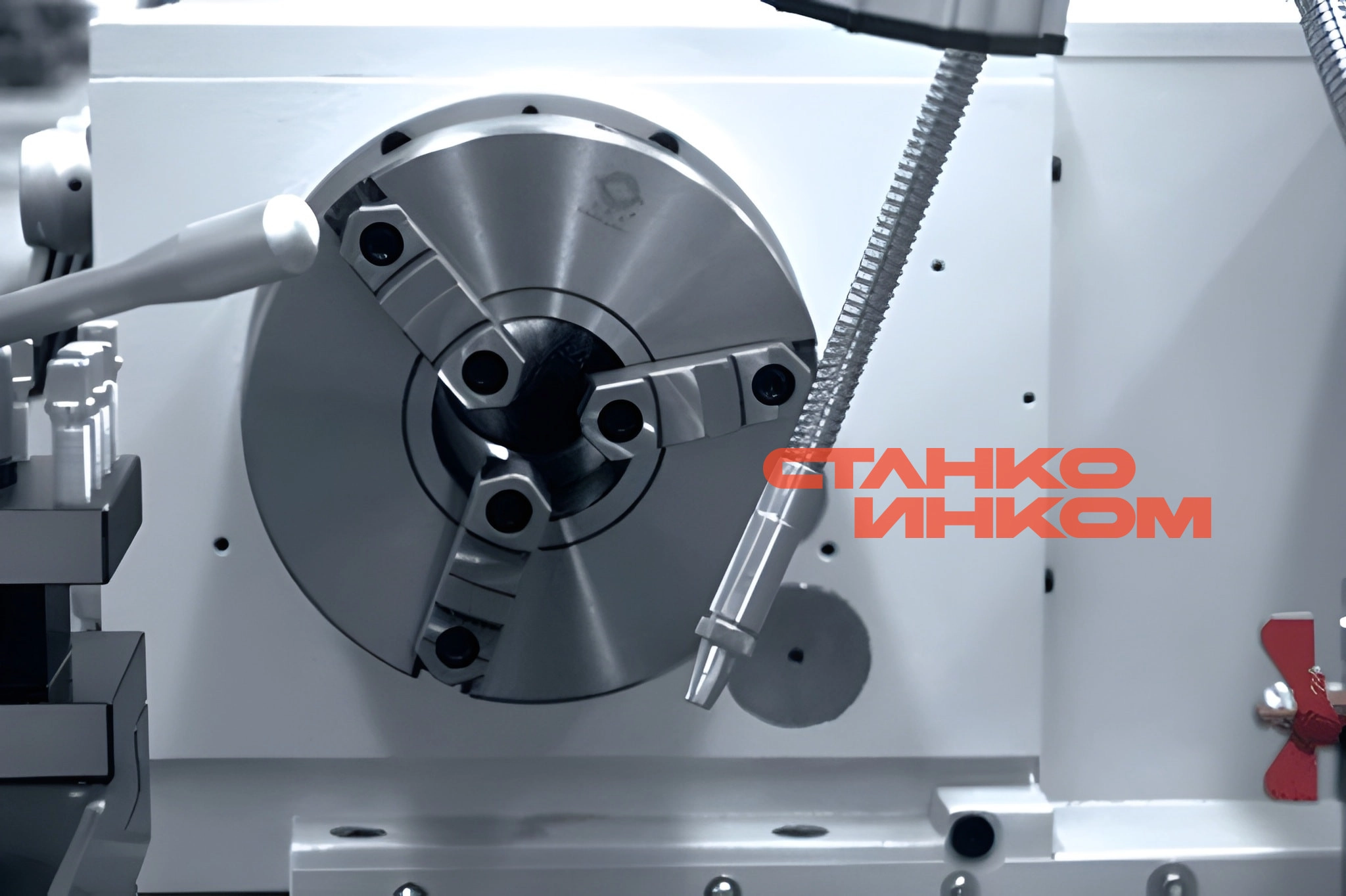

- 3-х кулачковый патрон
- Планшайба
- Люнет подвижной и неподвижный (станки с РМЦ до 750 мм не комплектуются люнетами )
- Не вращающийся задний центр
- Пресс-масленка
- Набор ключей и инструмента
- Документация на Русском языке
Опции:
- Люнет подвижной и неподвижный увеличенного размера
- 4-х кулачковый патрон
- Устройство оптической индикации
- Приспособления для точения конусов
- Вращающийся задний центр
- Быстросменный резцедержатель
- Поводковая планшайба
- Увеличение мощности главного привода
- Инструмент
- Анкерные болты или виброопоры
