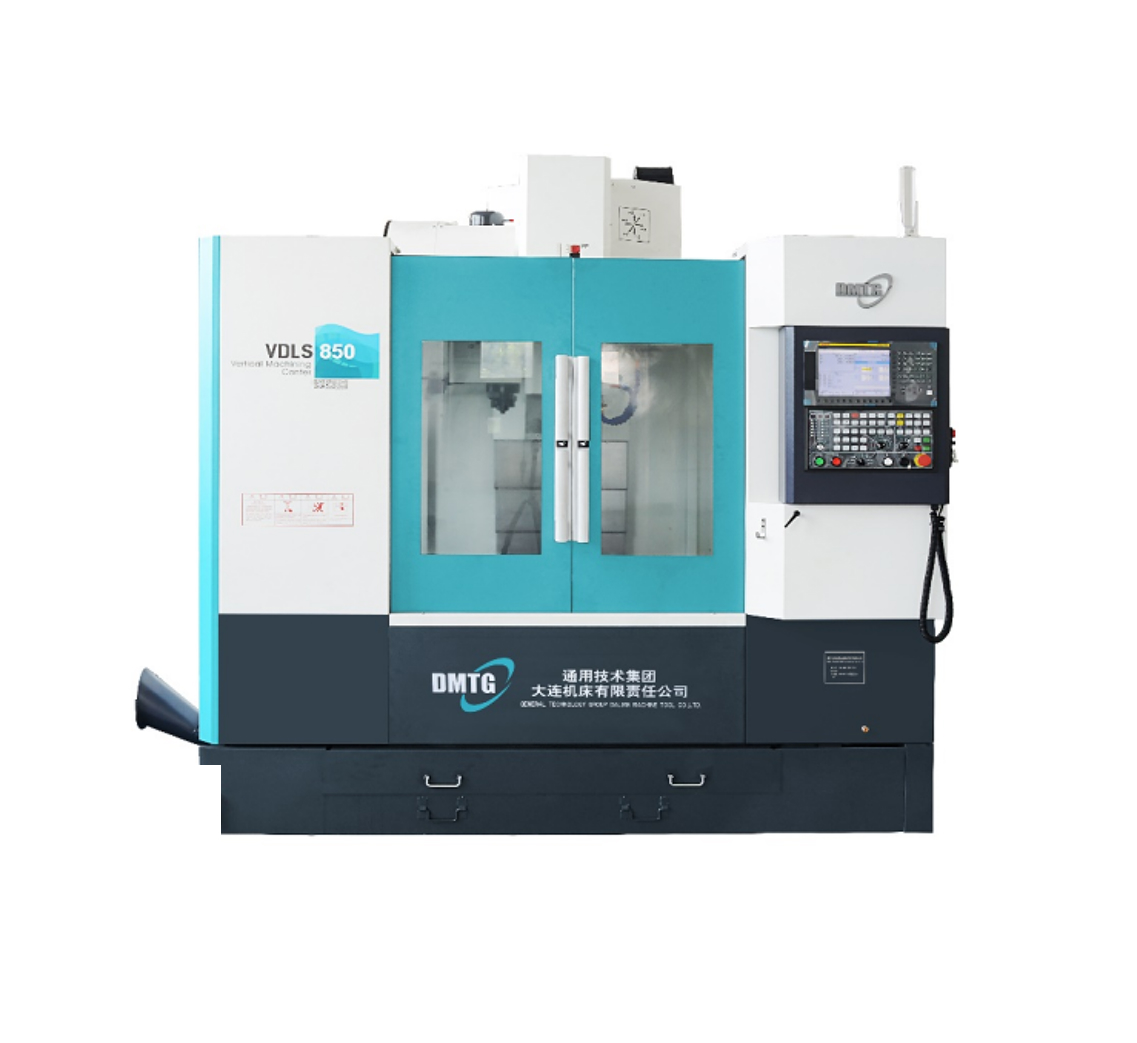

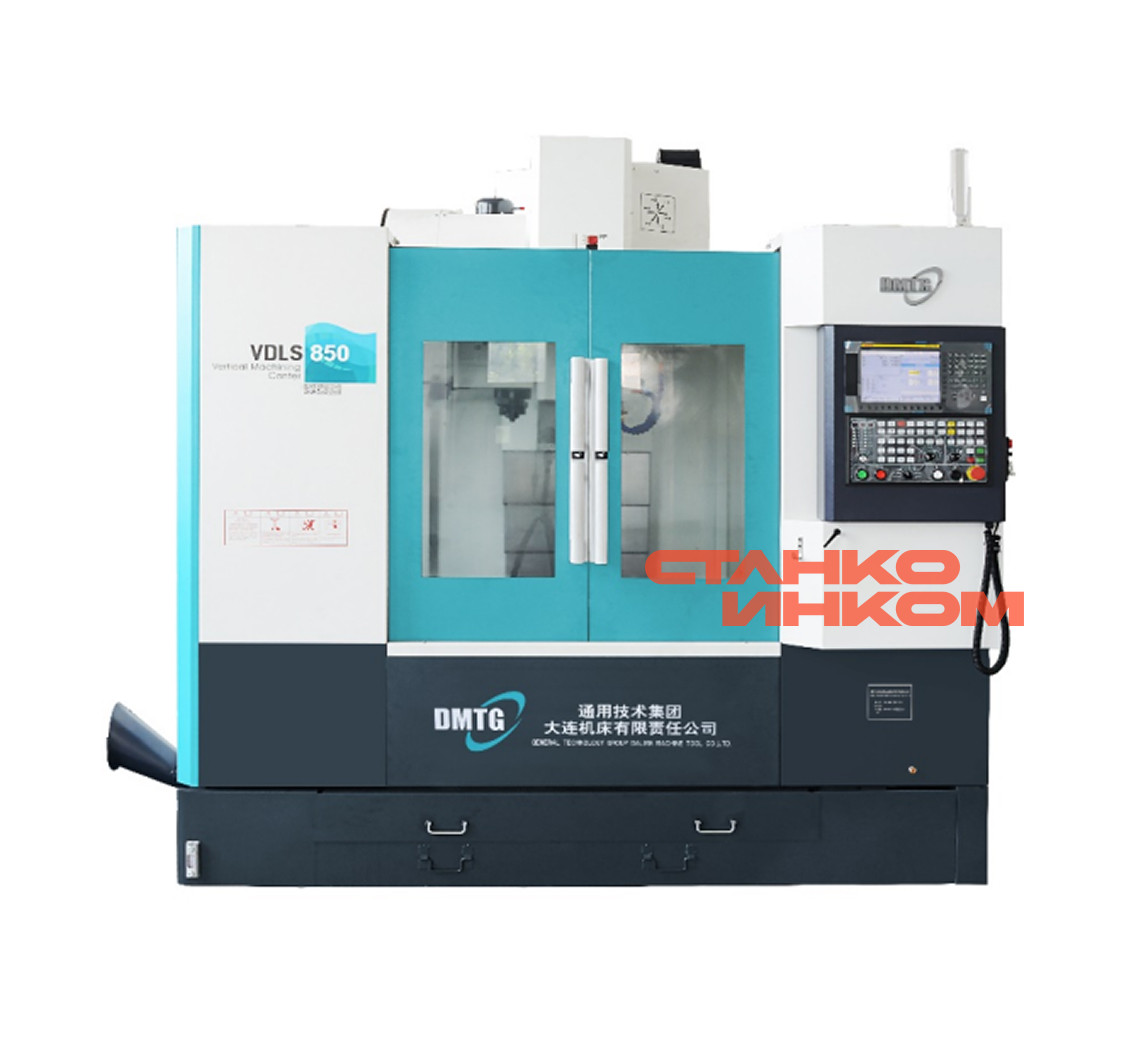

Вертикальный обрабатывающий центр DMTG VDLS 850
Станки предназначены для обработки габаритных деталей из черного и цветного металла.
Вертикально-фрезерный обрабатывающий центр с ЧПУ VDLS-850, производства DMTG – полноразмерный, современный, высокоточный станок, предназначенный для многоинструментальной фрезерной обработки сложных криволинейных поверхностей пресс-форм, штампов и т.п.. Данное оборудование позволяет комбинировать в одном рабочем цикле операции фрезерования, сверления, растачивания, а так же резьбонарезания. Все это в сочетании с высокой скоростью, точностью позиционирования и надежностью делает VDLS-850 отличным инструментом промышленного серийного производства.
Механическая часть
Инструментальный магазин зонтичного типа (барабан) на 20 ячеек, а выбор заданной позиции инструмента осуществляется в любом направлении по кратчайшему пути, сокращая машинное время при многоинструментальной обработке.Каждая из основных осей станка имеет собственный сервопривод и прецизионную ШВП (класса C3), что дает высокую скорость и точность рабочих ходов. Так линейные направляющие качения (оси X и Y) и скольжения (ось Z) позволяют скорость перемещений исполнительных органов станка до 24 м/мин при точности позиционирования не более ±0,005 мм.
Централизованная автоматическая система смазки направляющих и ШВП сводит участие оператора к контролю уровня и прохождения масла. Система подачи СОЖ в зону резания выполнена через шпиндельную бабку, что дает охлаждение шпинделя и уменьшает тепловые деформации, сохраняя точность обработки и продлевая срок эксплуатации оборудования.
В качестве устройства главного привода используется серводвигатель FANUC (aS8/8000i) 7.5 кВт. Передаточное отношение шкивов составляет 1:1, что позволяет реализовывать функцию жесткого нарезания резьбы.
Электрическая часть

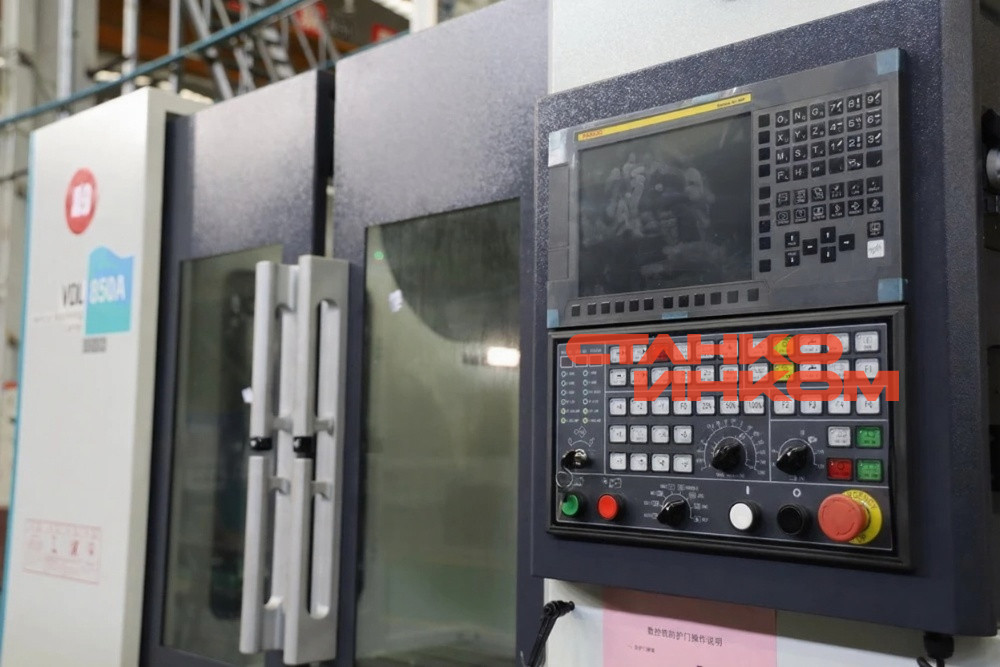

Электрика выполнена по стандартам СЕ, электрошкаф имеет теплообменник, гарантирующий стабильность работы и эффективную защиту от перегрева компонентов электроники.Вертикальный обрабатывающий центр VDLS-850 оснащен системой ЧПУ FANUC (пр-во Япония) – современной, информативной, интуитивно понятной системой управления, обеспечивающей комплексное управление параметрами обработки и контроль состояния станка.
Высокий уровень безопасности эксплуатации станка: кнопки аварийного останова на панели ЧПУ и панели маховичка, контроль перегрузки приводов, световая индикация состояния.
Опции
- Магазин с манипулятором на 24 инструмента.
- Подключение поворотного стола (4-я ось), задняя бабка для 4-й оси
- Системы измерения инструмента и детали Renishaw
Преимущества
- Кабинетная защита зоны резания препятствует разлету стружки и СОЖ. Телескопическая защита уменьшает количество стружки попадающих на направляющие и ШВП.- Размер рабочего стола станка - 1120х560 мм, величина рабочих ходов – X 1020 / Y 560 / Z 600
- При смене инструмента происходит обдув конуса шпинделя воздухом для очистки отверстия конуса и хвостовика инструмента, защита от попадания стружки и пыли.
- Стуржкосборник шнекового типа, перемещаемый бак СОЖ облегчает очистку от стружки и замену СОЖ.
- Выкатной бак СОЖ, облегчающий очистку и замену СОЖ
- Немаловажный фактор - цена, которая существенно ниже европейских аналогов при соответствующем качестве оборудования
Мы ценим ваше время и доверие, поэтому стремимся сделать процесс оплаты максимально удобным и прозрачным. После оформления заказа через наш сайт с вами свяжется менеджер для подтверждения и уточнения заказа.
Возможные способы оплаты:- наличными
- банковским переводом;
- предоплата;
- лизинг от партнеров;
- кредит от партнеров.
После подтверждения заказа мы отправим вам счёт на оплату. В нём будут указаны все необходимые реквизиты для оплаты. Вы можете оплатить заказ в течение 3 дней после получения счёта.
Если у вас возникли вопросы или проблемы с оплатой, пожалуйста, свяжитесь с нами по телефону или электронной почте. Мы постараемся помочь вам как можно скорее.
Наша компания предлагает несколько вариантов доставки:
- Доставка по Пермскому краю;
- Доставка по России и СНГ;
- Самовывоз.
На все оборудование, поставляемое группой компаний Станкоинком, устанавливается гарантийный срок. В общем случае гарантийный срок составляет 12 месяцев, если другое не указано заводом-изготовителем.
При приобретении оборудования оформляется гарантийный талон, в котором указаны условия гарантии и гарантийный срок.
Подробнее о гарантии| Базовая комплектация | Опции |
| 1. Магазин инструментов «барабанного» типа | 1. Магазин инструментов «манипуляторного типа» |
| 2. Шнековый транспортер удаления стружки | 2. Транспортер стружки пластинчатого типа |
| 3. Защитные кожуха кабинетного типа | 3. Сопла для смыва стружки |
| 4. Система автоматической смазки | 4. Устройство охлаждения шпинделя |
| 5. Набор инструмента для обслуживания станка | 5. Кондиционер электрошкафа |
| 6. Тележка для сбора стружки | 6. Высокоскоростной шпиндель |
| 7. Лампа освещения рабочей зоны | 7. ШВП производства Тайвань |
| 8. Лампа индикации состояния станка | 8. Линейные направляющие THK |
| 9. Порт связи RS-232, порт USB | 9. Устройство измерения инструмента Renishaw TS-27R |
| 10. Теплообменник электрошкафа | 10. Контроль закрытия рабочей зоны |
| 11. Фундаментные проставки | 11. Устройство подачи СОЖ под высоким давлением |
| 12. Документация на русском языке | 12. Воздушный пистолет для обдува заготовки |
| 13. Водяной пистолет для смыва стружки | |
| 14. Интерполируемый поворотный стол (Тайвань), управляемый от ЧПУ диаметр 250 мм | |
| 15. Анкерные болты | |
|
16. Сепаратор СОЖ |
