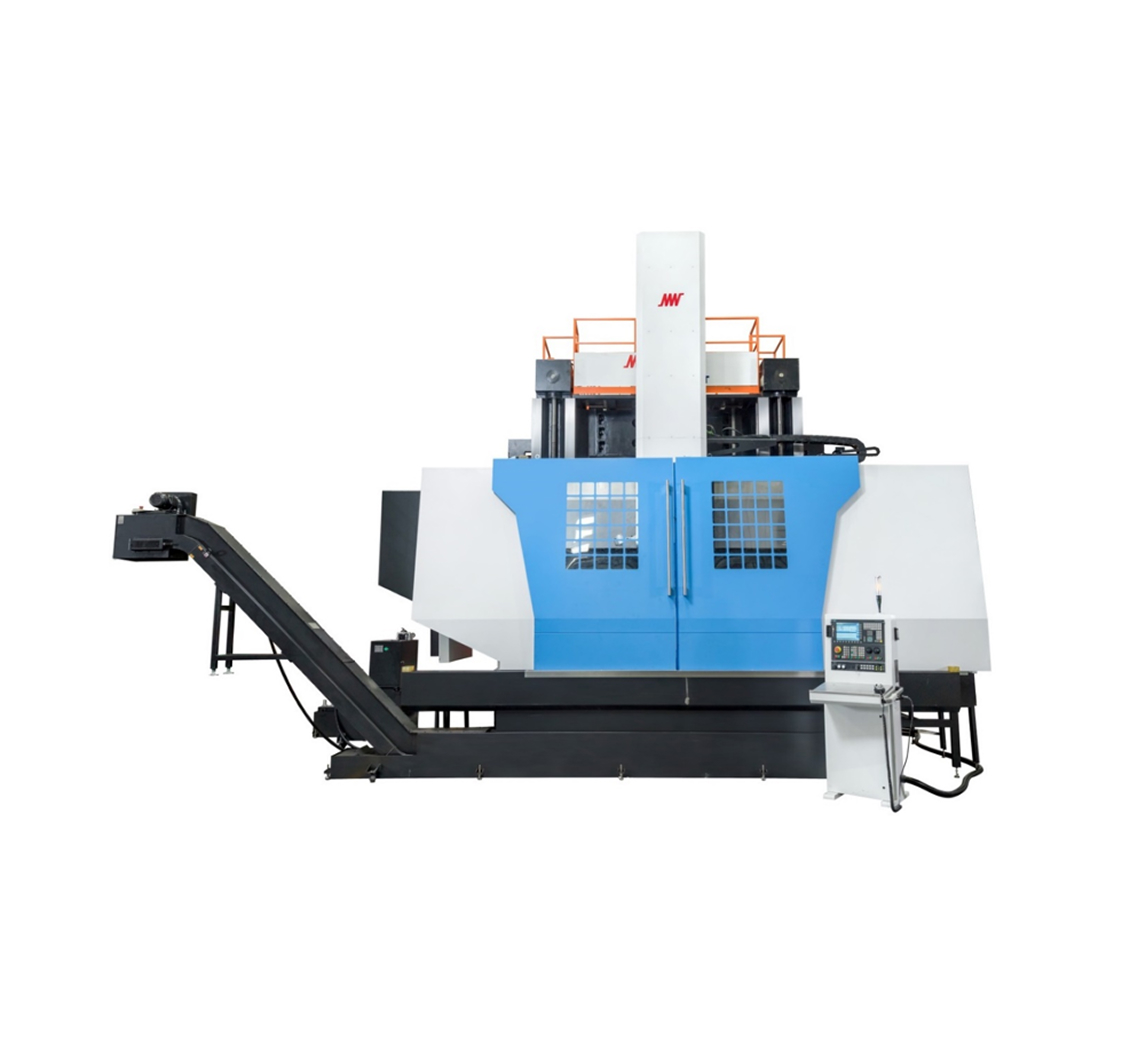

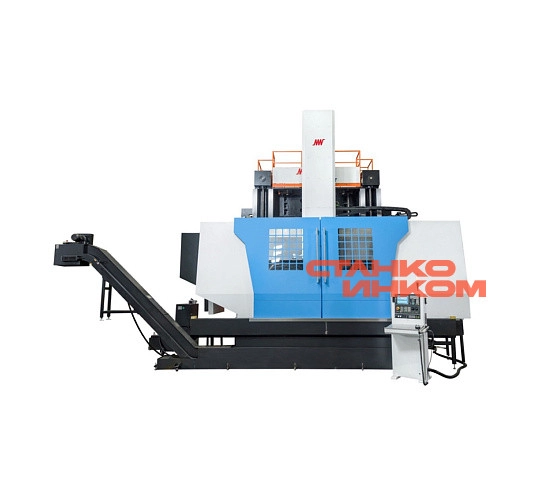

Вертикальный токарный станок Neway VNL-250T

Вертикальный токарный центр с ЧПУ VNL-250T имеет трехкоординатное соединение и полузамкнутый контур управления. Станок с функцией индексации по оси C и оснащен приводной револьверной головкой, что в дополнение к функции токарного станка с ЧПУ, также добавляет фрезерную функцию.

Он может обрабатывать сложную геометрию, различные размеры, высокоточные вращающиеся детали, внутреннюю и внешнюю цилиндрическую поверхность, коническую поверхность, ступенчатую поверхность, сферическую поверхность и виды вращающейся поверхности, внутренние и внешние канавки. Живой шпиндель может фрезеровать осевую прямую канавку и спиральную канавку, фрезеровать плоскость, сверлить, развертывать, нарезать резьбу и т. д.

Производство

l СТАНИНА, КОЛОННА И БАЛКА :

Цельнолитая конструкция встроенной портальной колонны обеспечивает более высокую устойчивость. Колонна оснащена четырьмя направляющими для высокой точности и устойчивости. Соединение токарной обработки и фрезерования, один зажим реализует токарные операции, фрезерование, сверление и нарезание резьбы, высокая эффективность и точность. Движение балки осуществляется в несколько этапов, имеет большой диапазон обработки и высокую точность позиционирования. Полное покрытие, автоматический транспортер стружки в стандартной комплектации.

Левая и правая двойные колонны симметричны, они соединены со средней колонной в верхней части, и они соединены с основанием в нижней части. Рамная структура, общая жесткость достаточна, виброустойчивость очень высокая.

Колонна изготовлена из высококачественного чугуна HT300, вторичное термическое старение обеспечивает стабильную точность. Ребро колонны проанализировано методом конечных элементов, оптимизированная конструкция обеспечивает высокую жесткость станка.

l РАБОЧИЙ СТОЛ :

Рабочий стол состоит из стола, основания, шпинделя и

Система привода, максимальная грузоподъемность 16т., скорость 120об/мин.

Стол приводится в движение двумя независимыми высокоточными зубчатыми передачами, цепная, реализует позиционирование оси С, точность от 3” до 6”.

Рабочий стол имеет сетчатую структуру с кольцевыми ребрами и расходящимися ребрами, что обеспечивает ему более высокую несущую способность и динамическую жесткость. Рабочий стол изготовлен из высококачественного чугуна HT300 , обладающего высокой прочностью и хорошей ударной вязкостью.

Вторичная термическая обработка старением обеспечивает стабильную точность.

После проведения конечноэлементного анализа и структурной оптимизации, без слабых звеньев, рабочий стол приобретает высокую жесткость.

l ОСНОВНОЙ КОРПУС :

Основание имеет термически симметричную структуру, которая преодолевает влияние повышения температуры шпинделя на точность обработки. Основание изготовлено из чугуна HT300, вторичное термическое старение обеспечивает стабильную точность. Вторичное термическое старение обеспечивает стабильную точность. После FEA и структурной оптимизации, без слабых звеньев, рабочий стол имеет высокую жесткость.

l ШПИНДЕЛЬ :

Короткий главный шпиндель остается неподвижным, что обеспечивает высокую концентричность и точность вращения.

Центрированный главный шпиндель, поддерживаемый подшипниками NN30 повышенной прочности, может выдерживать максимальную нагрузку 8 тонн. Это повышает несущую способность и точность станка, обеспечивая крутящий момент при тяжелых режимах резки.

l ПРИВОДЫ :

Два шпиндельных серводвигателя обеспечивают питание через главный-ведомый контроль контроллера ЧПУ для реализации высокоточной индексации оси C и мощной резки. Двойной сервошпиндельный двигатель с двойной коробкой передач ZF реализует двухскоростную трансмиссию. Переключение скоростей более надежно. После индексации рабочего стола в положении рабочий стол будет автоматически зафиксирован. Позиционирование рабочего стола более стабильно. Шестерни в главной коробке передач изготовлены из 20CRMNTI. Они обработаны методом цементации для достижения более высокой твердости поверхности зубьев, более высокой прочности и лучшей износостойкости. Шестерни обработаны 5-классной шлифовкой, высокой точностью, малым люфтом, стабильной трансмиссией и низким уровнем шума.

l РАБОЧИЙ СТОЛ :

Обработано с помощью соответствующего процесса нагрева, обработки и шлифования, точность передачи класса 5, двойная малая шестерня приводит в движение большую шестерню, обеспечивая идеальную приводную силу для различных условий резания.

l ТОЧНОСТЬ ИНДЕКСИРОВАНИЯ ОСИ C :

Высокоточный серводвигатель с высокоточной турбиной и вихревым стержнем обеспечивает высокоточную индексацию рабочего стола, точность позиционирования оси C может достигать 15 секунд, может продолжать изготавливать многоугольники и детали. Идеально сочетает в себе функции фрезерования и токарной обработки.

l Балка :

Балку можно произвольно перемещать вверх и вниз, очень удобный режим работы, после регулировки положения четыре гидравлических цилиндра с большим усилием зажима автоматически зажимаются, что обеспечивает точность обработки на станке.

l ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЕ:

Уникальная линейная направляющая и направляющая скольжения, используемые совместно, позволяют достичь долговременной стабильной точности и лучшего эффекта демпфирования .

Поверхность направляющего рельса - линейная направляющая, низкое трение, сниженное удельное давление, в направлении подшипника - скользящая направляющая, хорошая устойчивость к вибрации, большая несущая способность.

l ШАРИКОВИНТНАЯ ПЕРЕДАЧА И ЛИНЕЙНАЯ НАПРАВЛЯЮЩАЯ :

Импортные шарико-винтовые и роликовые линейные направляющие обеспечивают высокую точность и большую грузоподъемность.

l Квадратный ползун :

Направляющая ползуна имеет форму четырехстороннего полностью закрытого ползуна и использует несколько высокопрочных клиньев из железа для установки на седло ползуна, так что ползун и седло ползуна образуют полностью закрытую направляющую, которая имеет более высокую жесткость конструкции и точность обработки.

l ФРЕЗЕРНЫЙ ШПИНДЕЛЬ :

В верхней части ползуна установлены двигатель шпинделя и фрезерный шпиндель с трансмиссией ZF, что обеспечивает высокую производительность фрезерования, расточки, сверления и нарезания резьбы.
