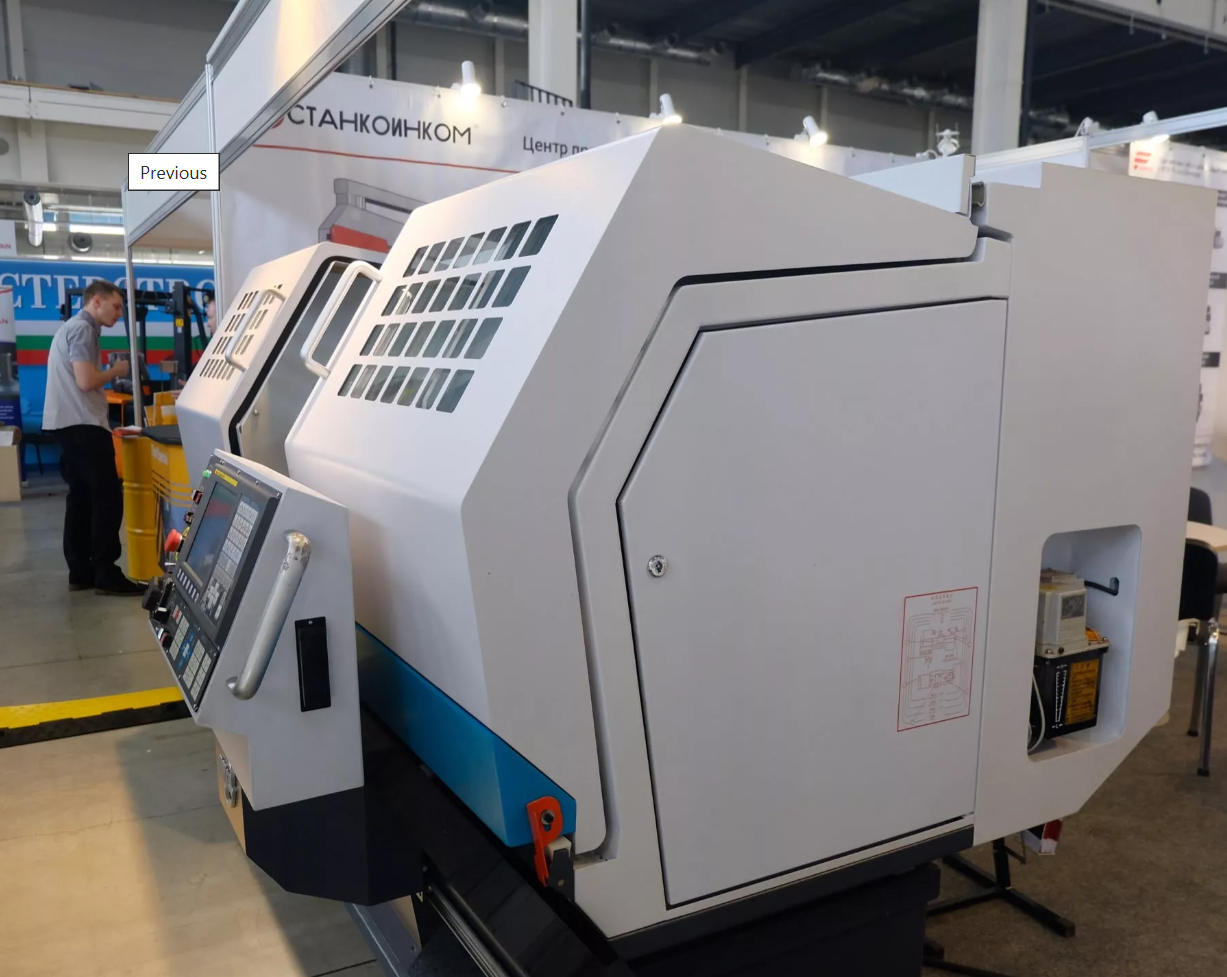

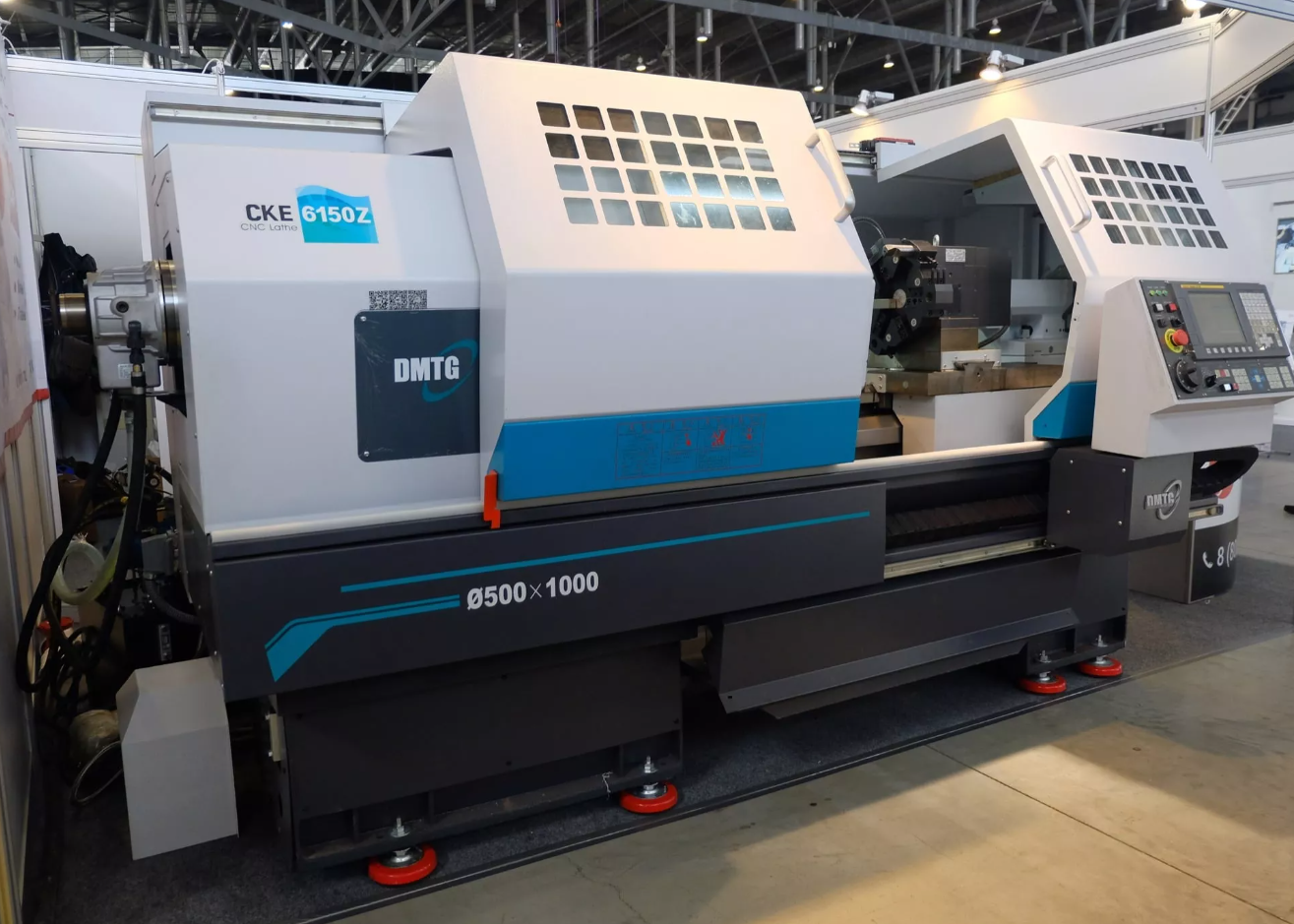

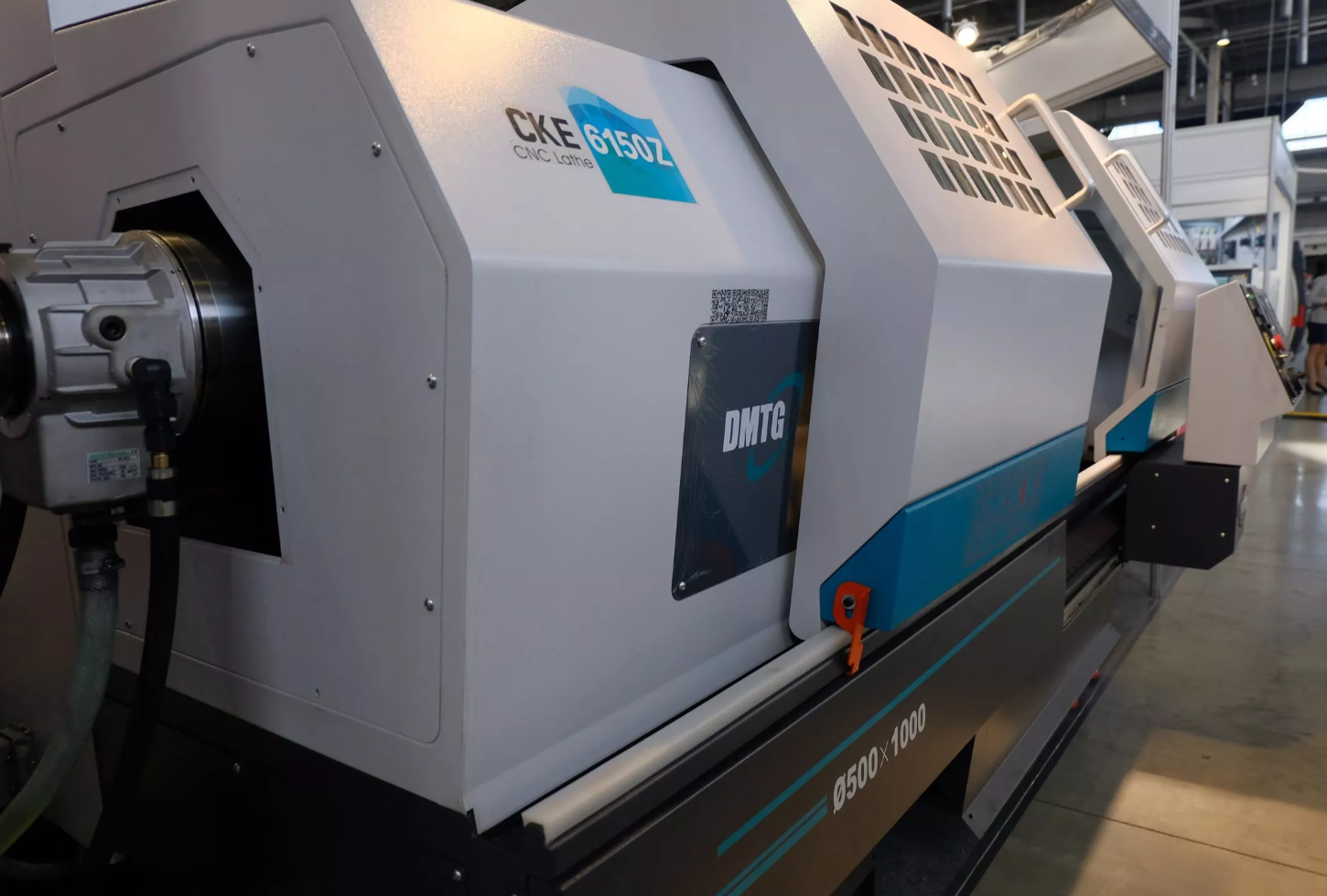

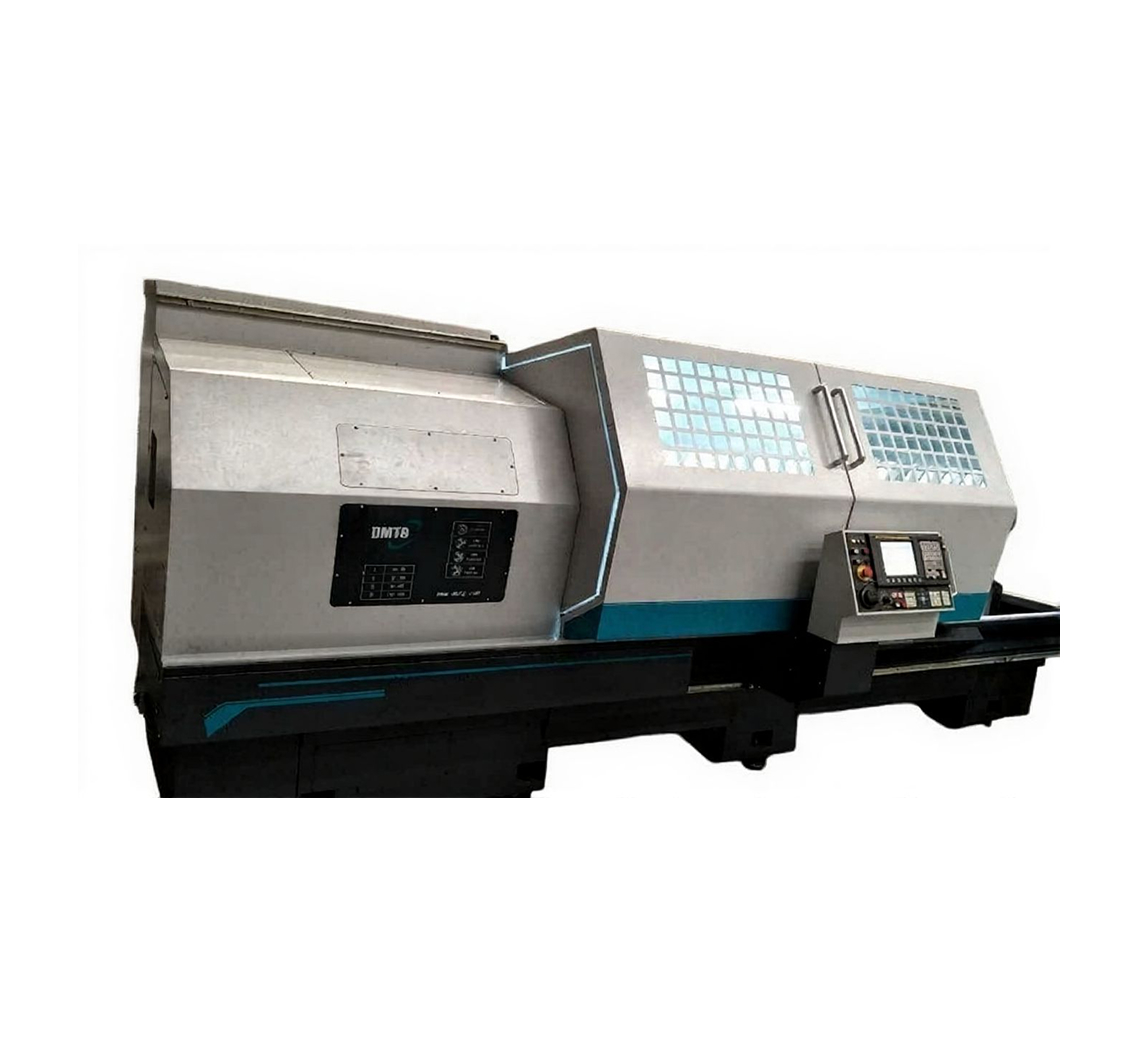

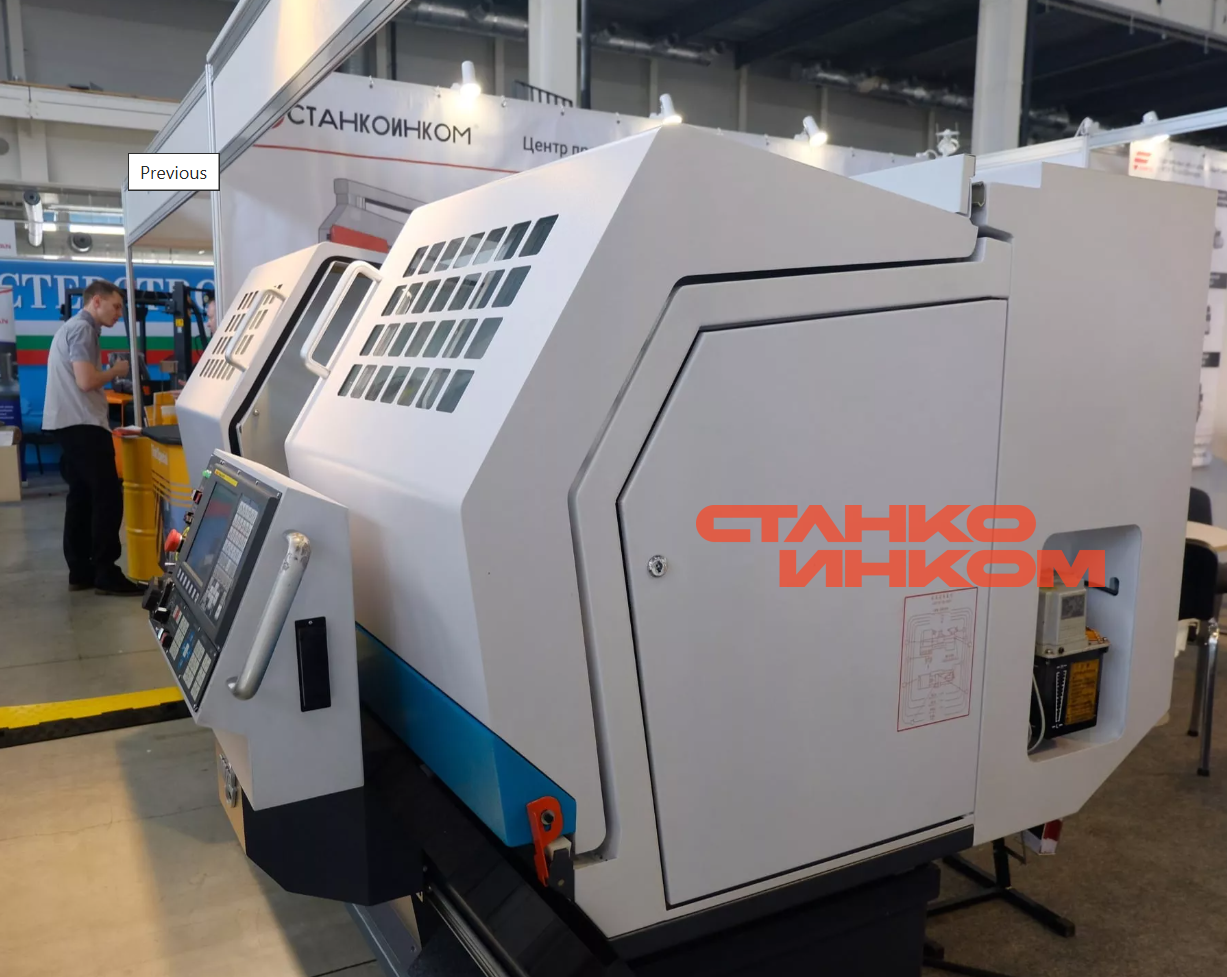

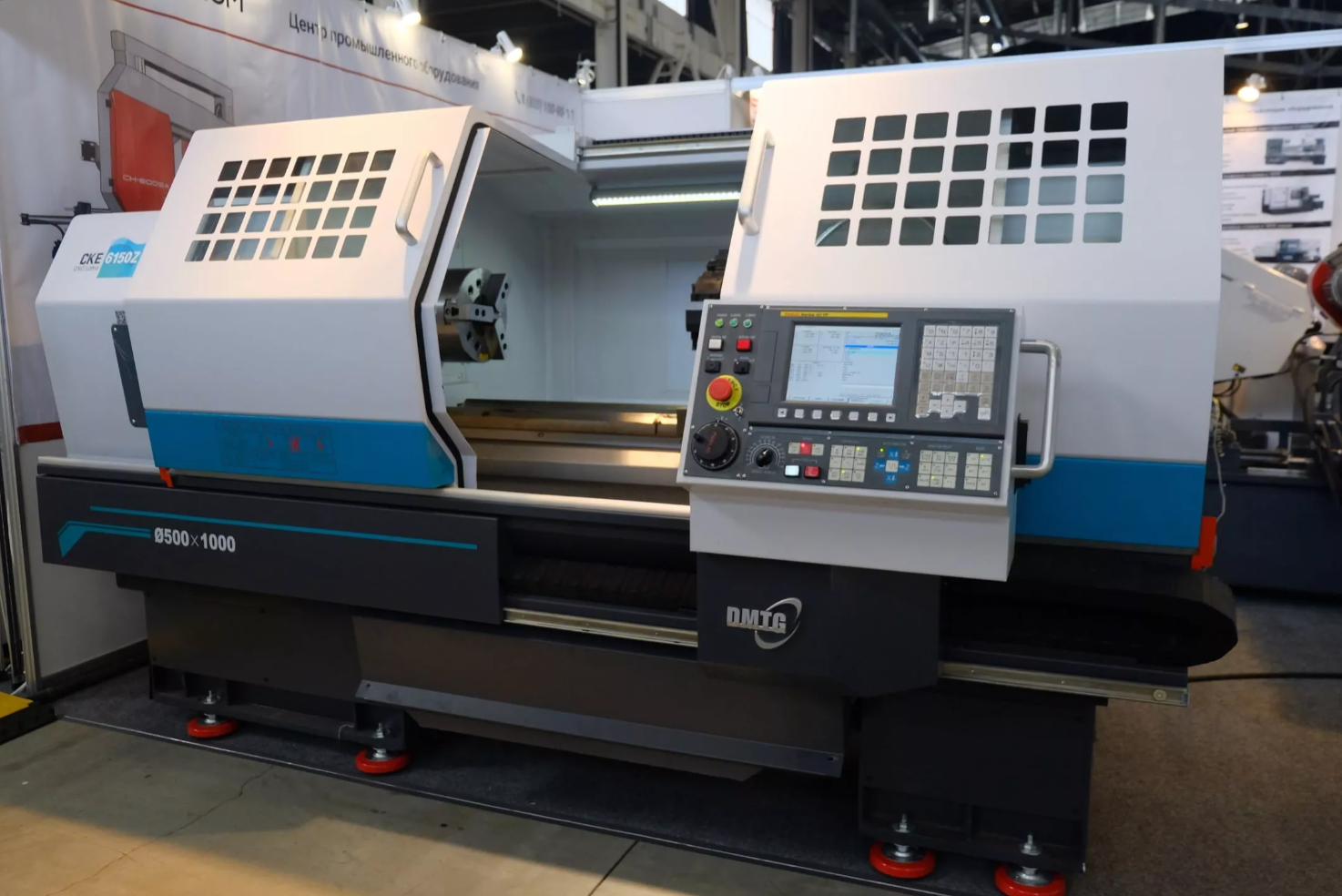

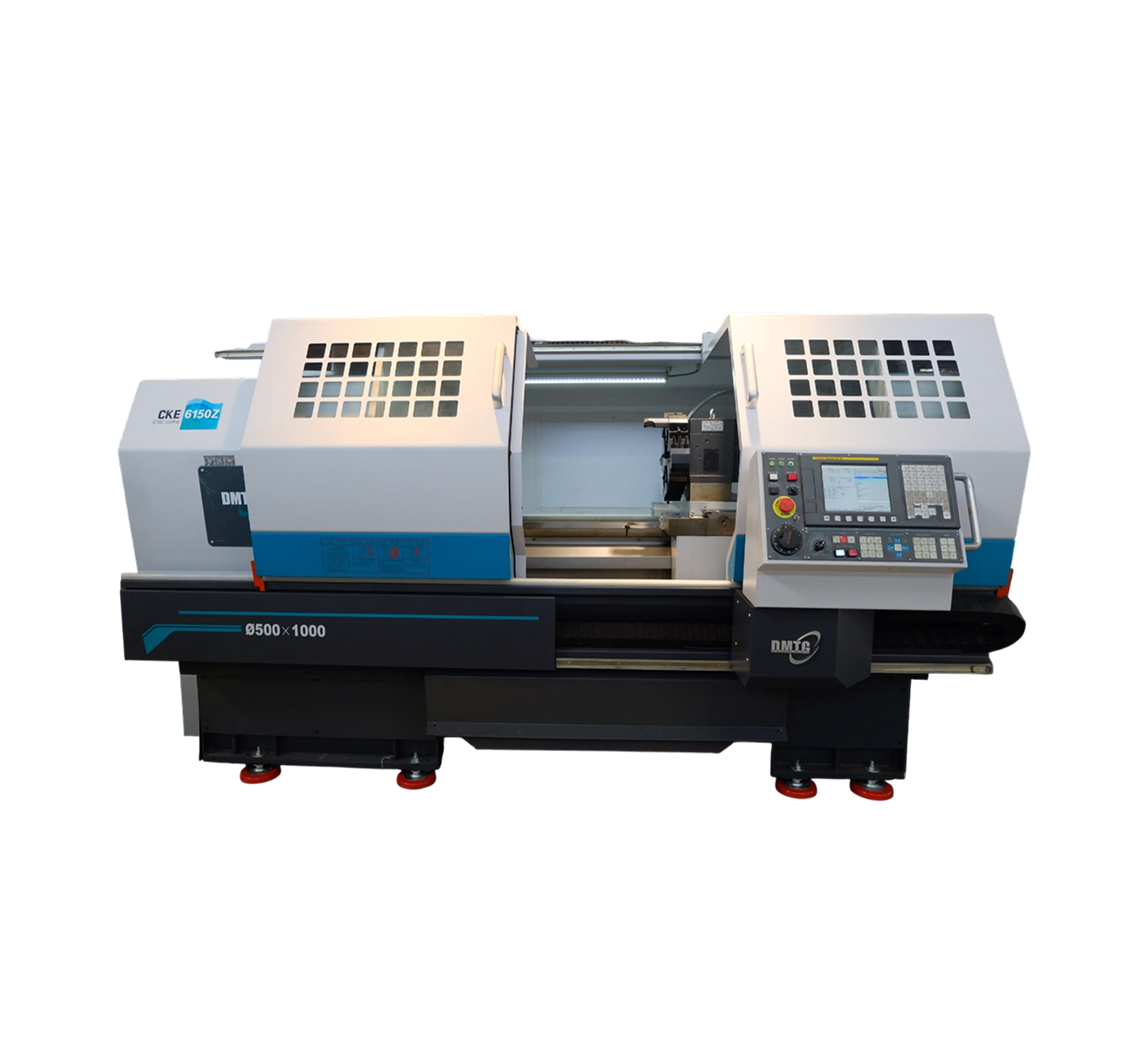

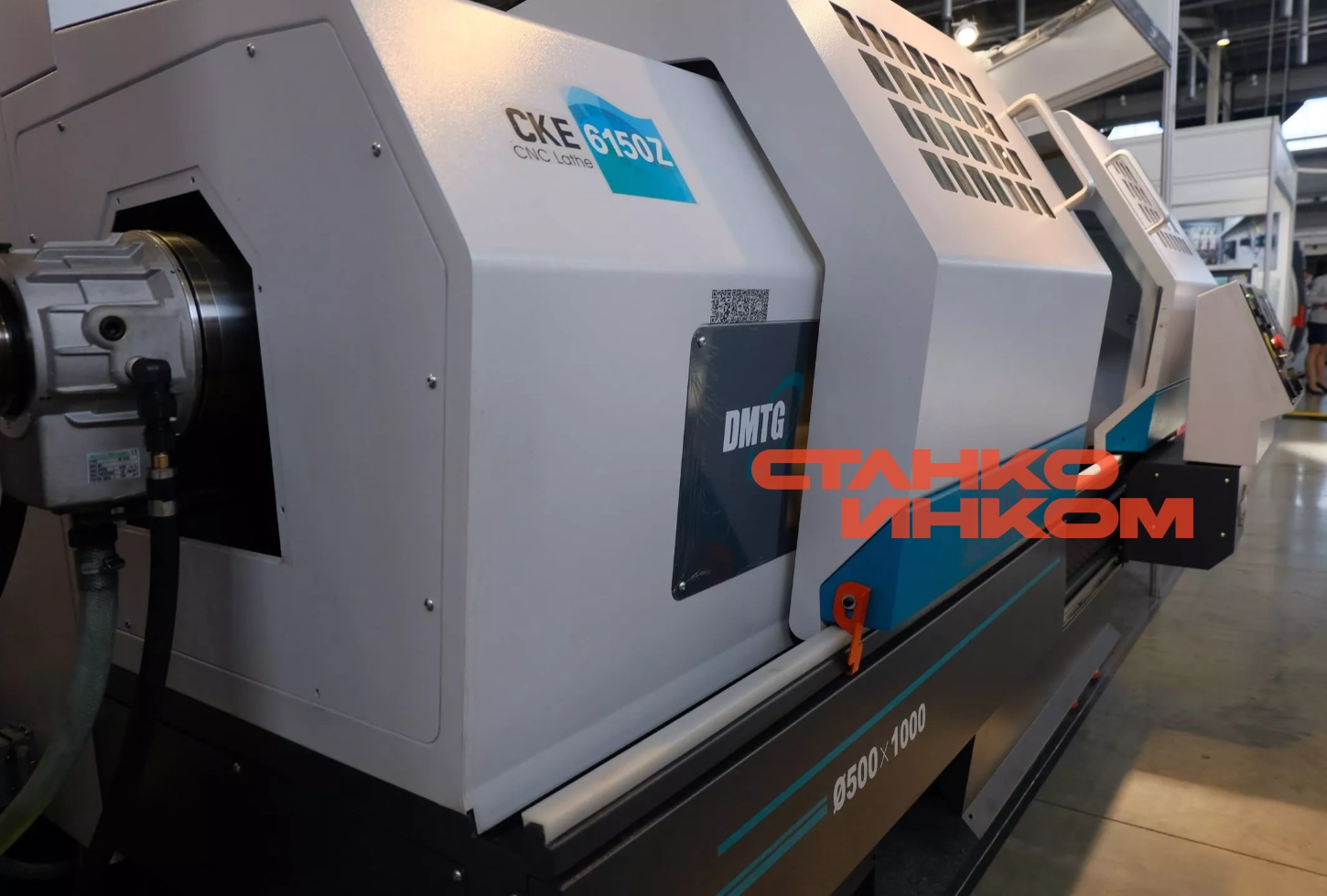

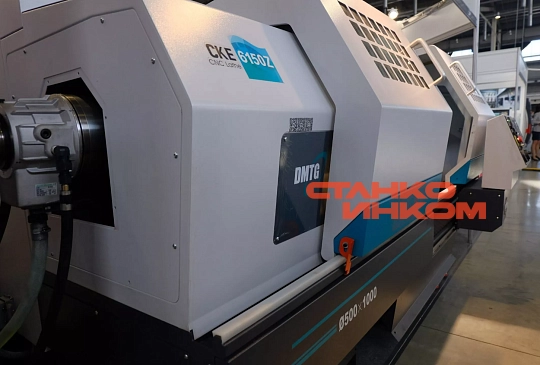

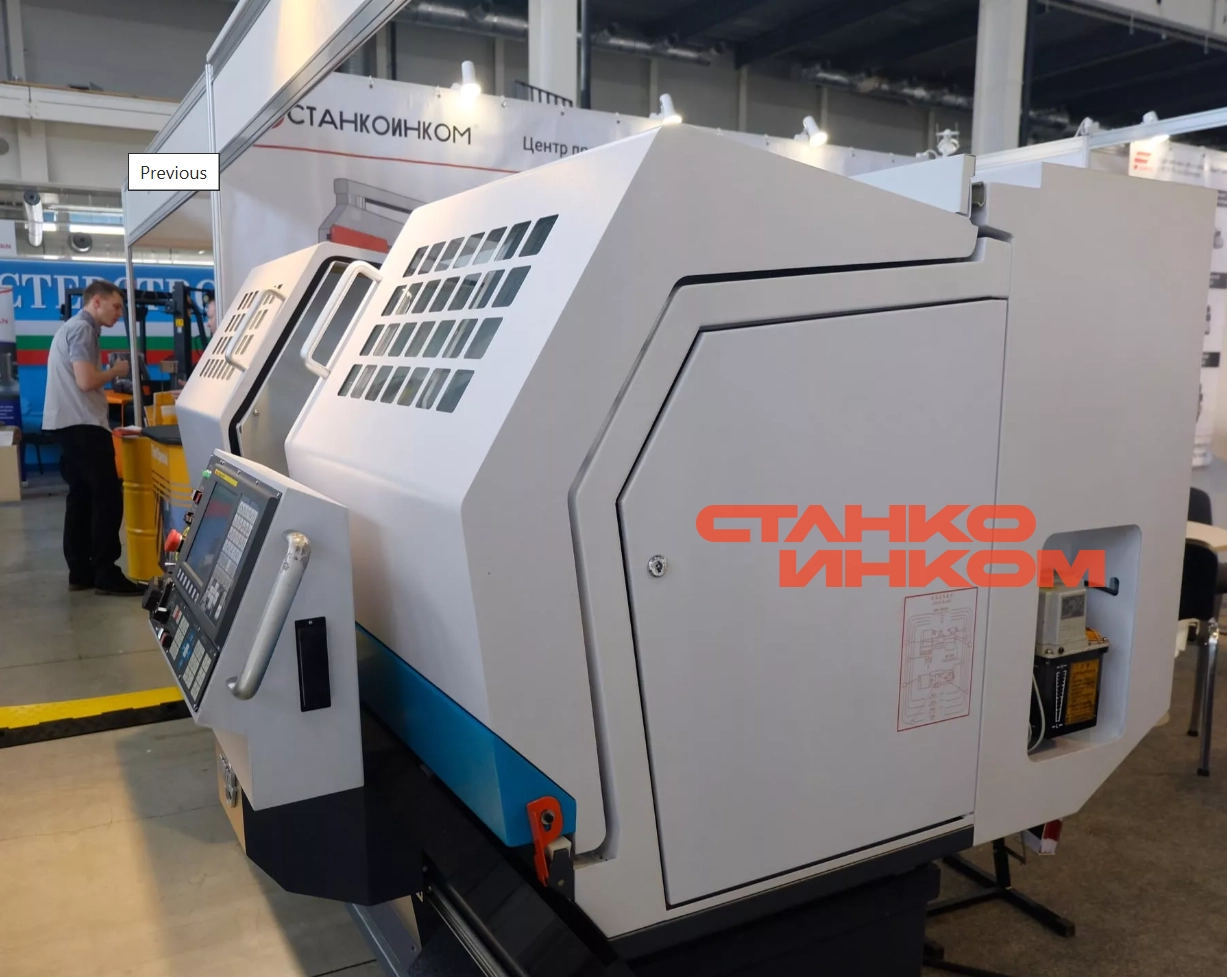

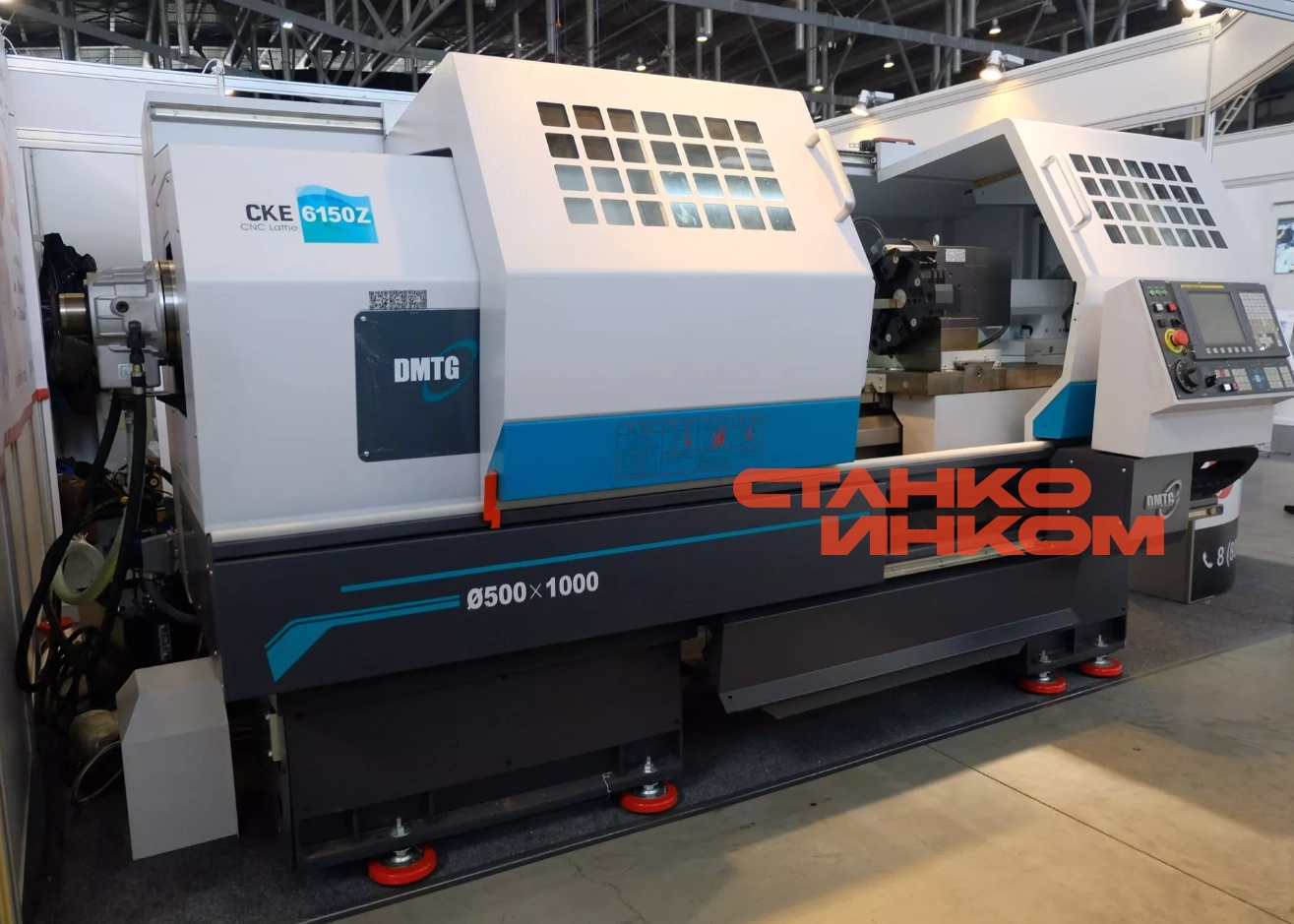

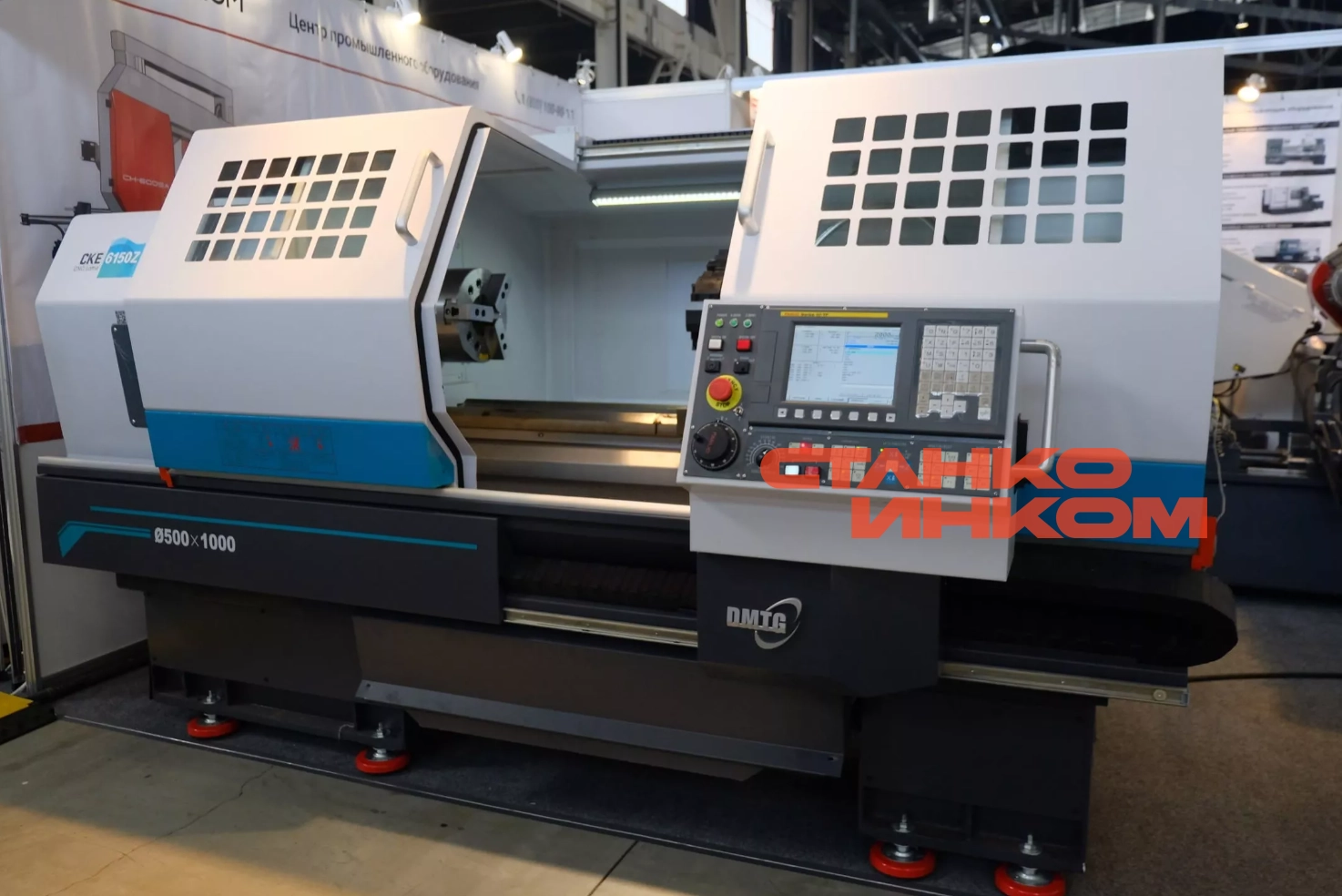

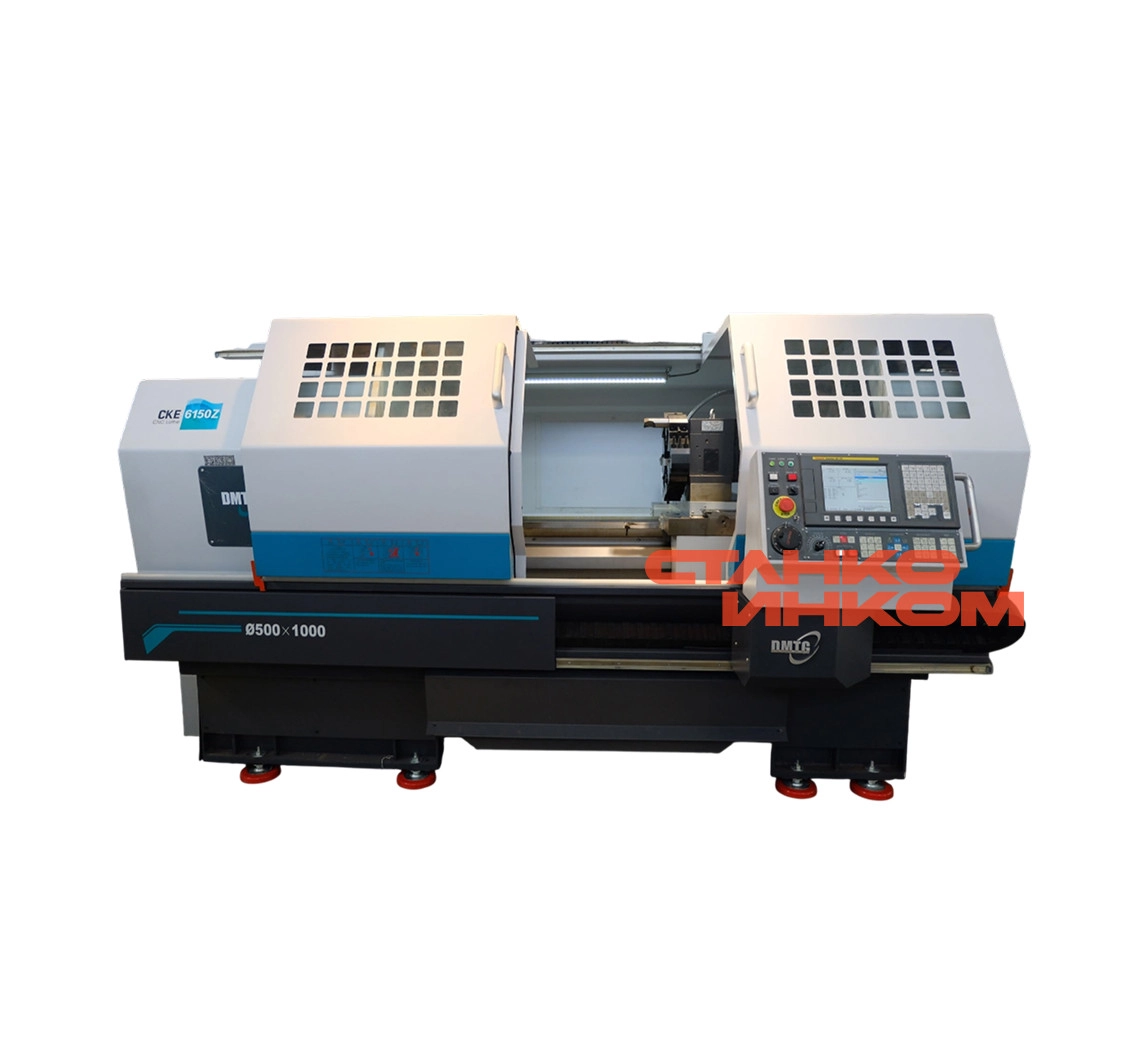

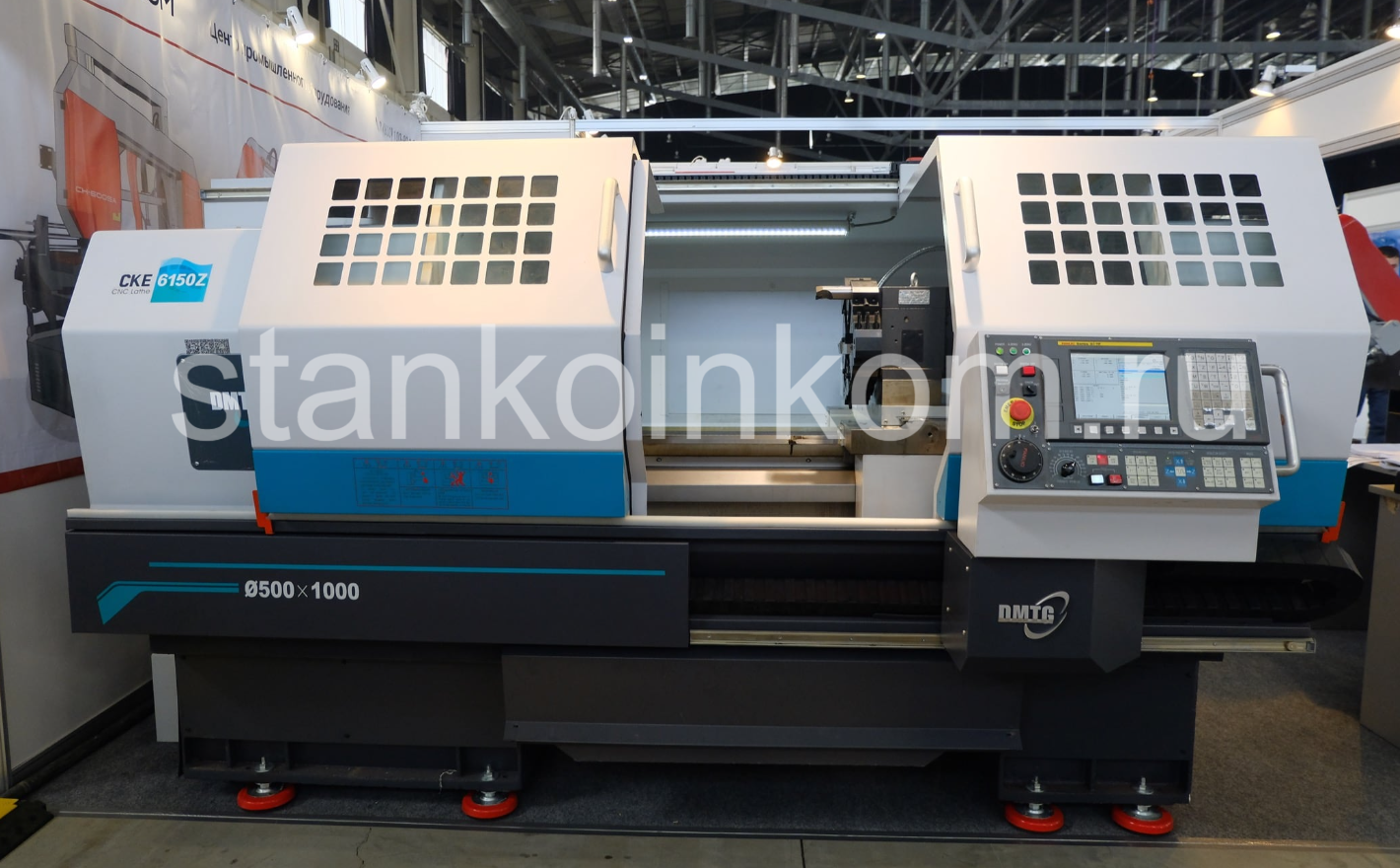

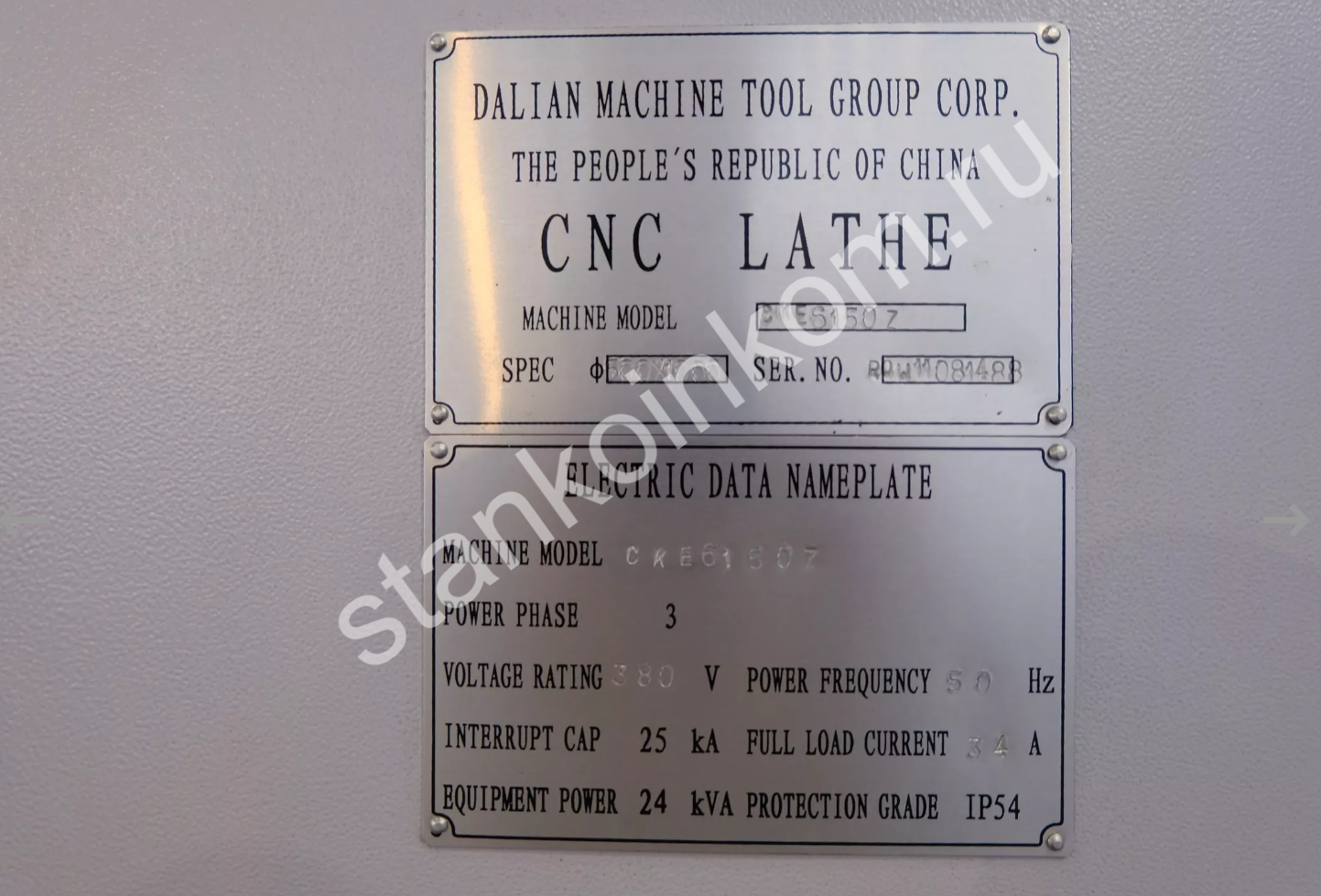

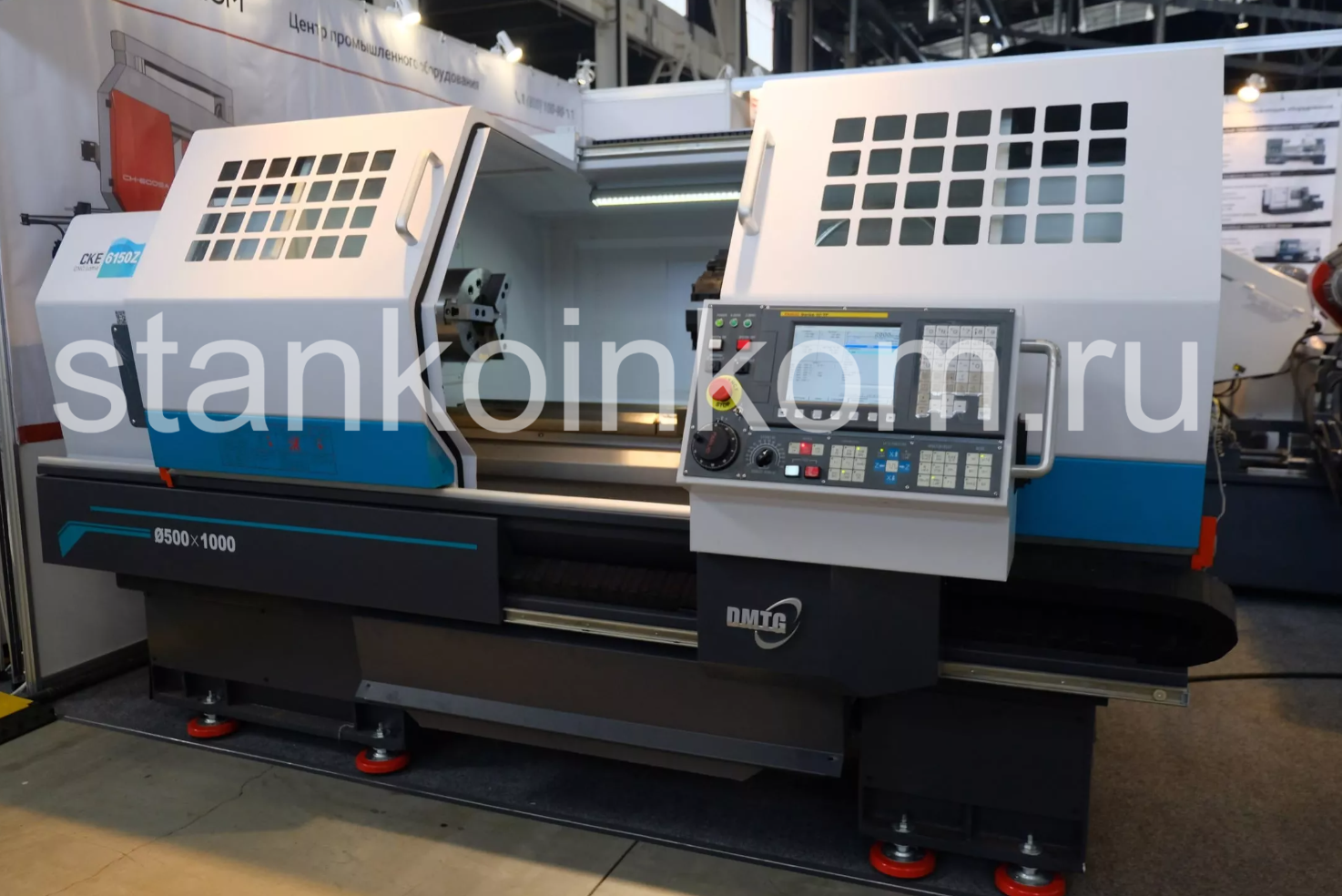

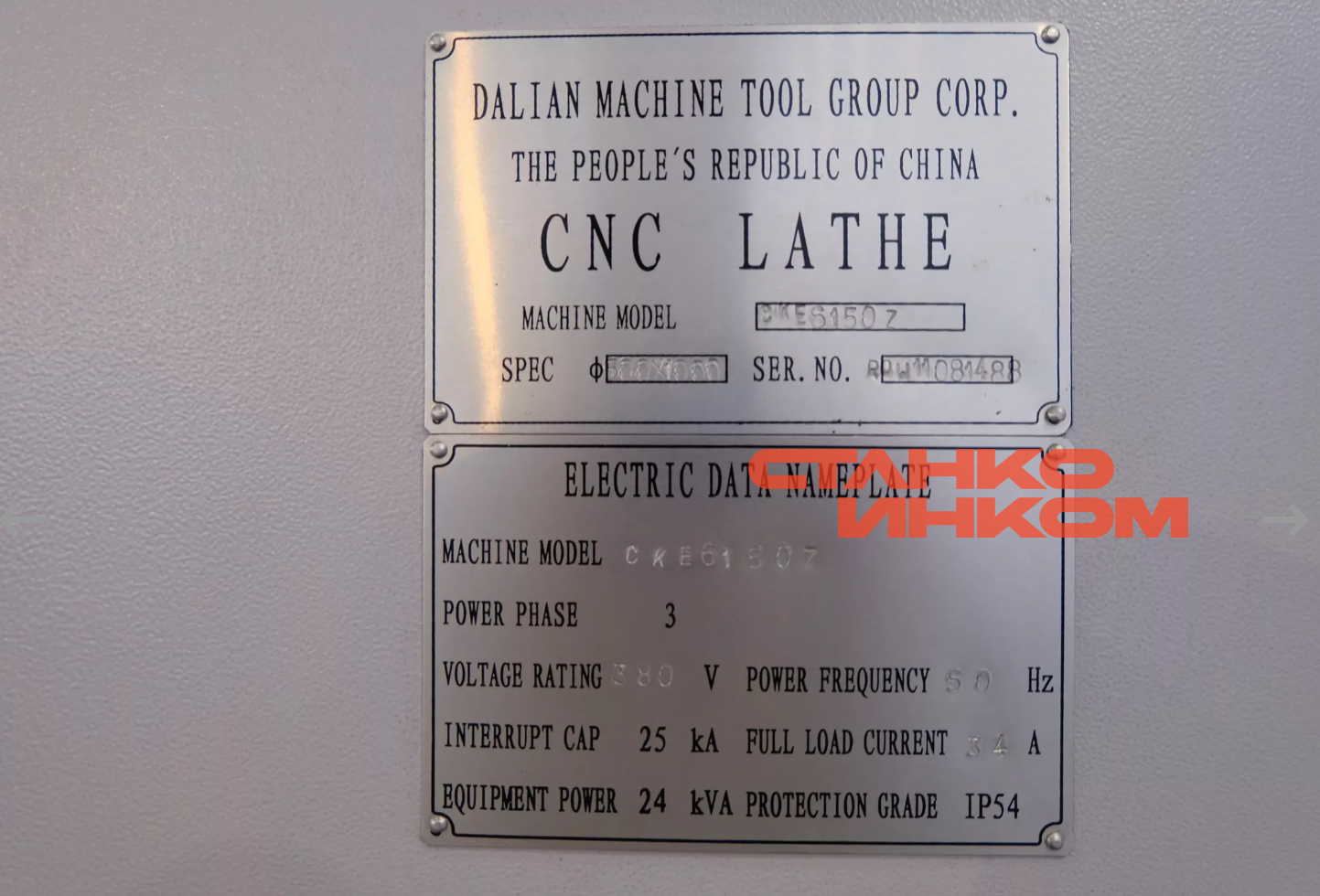

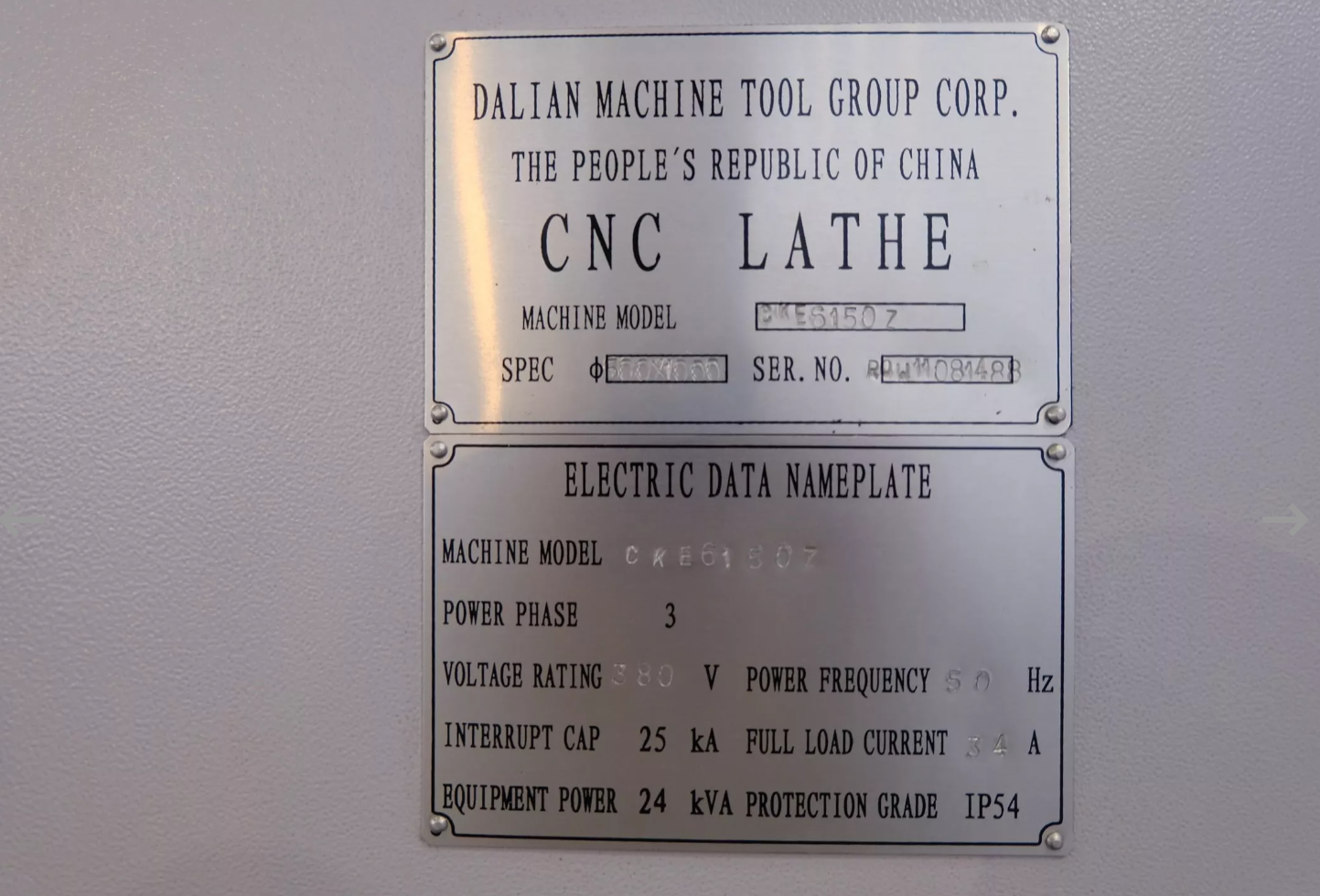

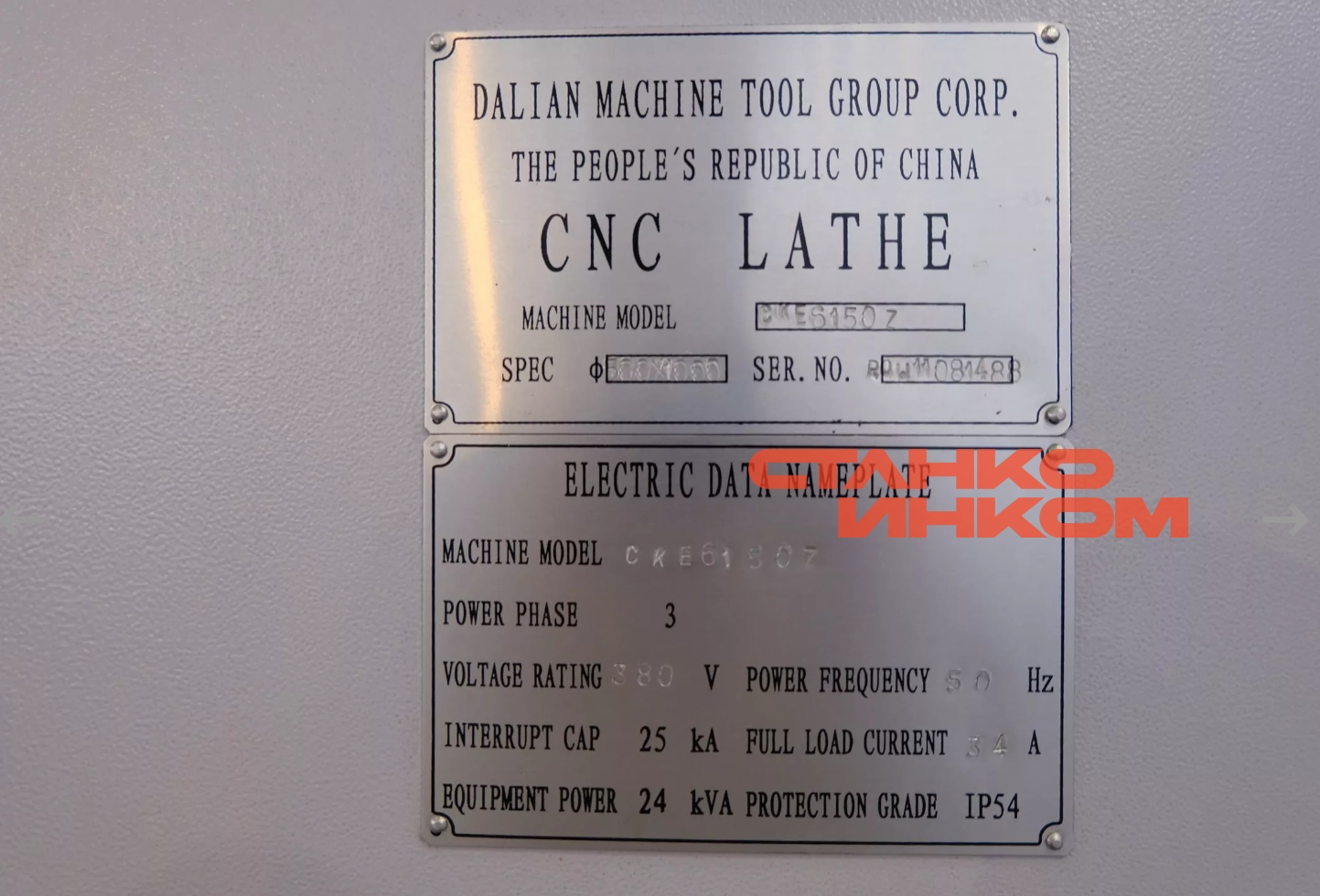

Токарный станок с ЧПУ DMTG CKE6150Z

Станки серии СКЕ предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы. Обработку, возможно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

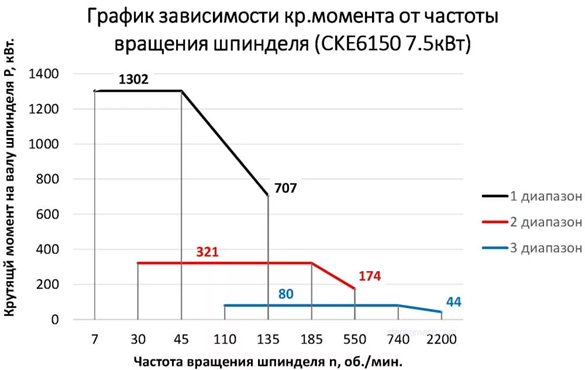

Конструкция токарного станка с ЧПУ мод. CKE6150Z полностью идентична конструкции станка 16А20Ф3 и имеет одинаковую компоновку и органы управления. Все это реализовано благодаря тому, что завод DMTG был построен, как копия завода «Красный пролетарий» в 1948 г., соответственно и конструкция станков серии CKE была разработана Советскими инженерами и передана КНР в порядке братской помощи. Со временем, станина станка была усилена с помощью дополнительных ребер жесткости. Шпиндель станка CKE6150Z так же имеет более жесткую конструкцию в сравнении со стан 16А20Ф3, АС16К25Ф3 и 16ГС25Ф3, установлены подшипники большего диаметра, отверстие в шпинделе 82 мм, а крутящий момент на шпинделе 1300 Нм. (крутящий момент у станка 16А20Ф3 – 800 Нм).

Для тяжелой черновой обработки применяются токарные станки с ЧПУ серии СКЕ6163Z, CKE6180Z. Данные станки являются аналогами станков 16Р35Ф3, 16М30Ф3, 16М40Ф3, 16К40РФ3, 16К30Ф3. Конструкция станка и органы управления полностью идентичны самому распространенному на территории бывшего СССР токарному станку 16М30Ф3, благодаря тому, что Советские инженеры с Рязанского специального конструкторского бюро станкостроения участвовали в разработке и запуске в производство токарных станков серии СКЕ6163Z, CKE6180Z на заводе DMTG в порядке оказания братской помощи между СССР и КНР. Таким образом и ныне сохраняются Советские технологии и конструктивные решения при современном производстве токарных станков с ЧПУ.

Токарные станки с ЧПУ серии CKE поставляются в Россию десятки лет и эксплуатируются не одной сотней предприятий. До последнего времени существования завода «Красный пролетарий» станки серии СКЕ продавались в России под эмблемой «Красный пролетарий», г. Москва.

Область применения

Токарные станки с ЧПУ серии CKE нашли широкое применение в машиностроительном производстве. В основном используются при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских и при выпуске валов. Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.

При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали. Возможность полной автоматизации этого типа оборудования обеспечивает его круглосуточную загрузку и выполнение практически всех операций без снятия заготовки в цикле: черновая обработка – чистовая обработка – сверление и нарезание резьбы – финишная обработка – выдача готовой детали. И все это – практически без участия человека. Не случайно токарные станки с ЧПУ сегодня используются компаниями по всему миру: их применение оправданно на 100%».

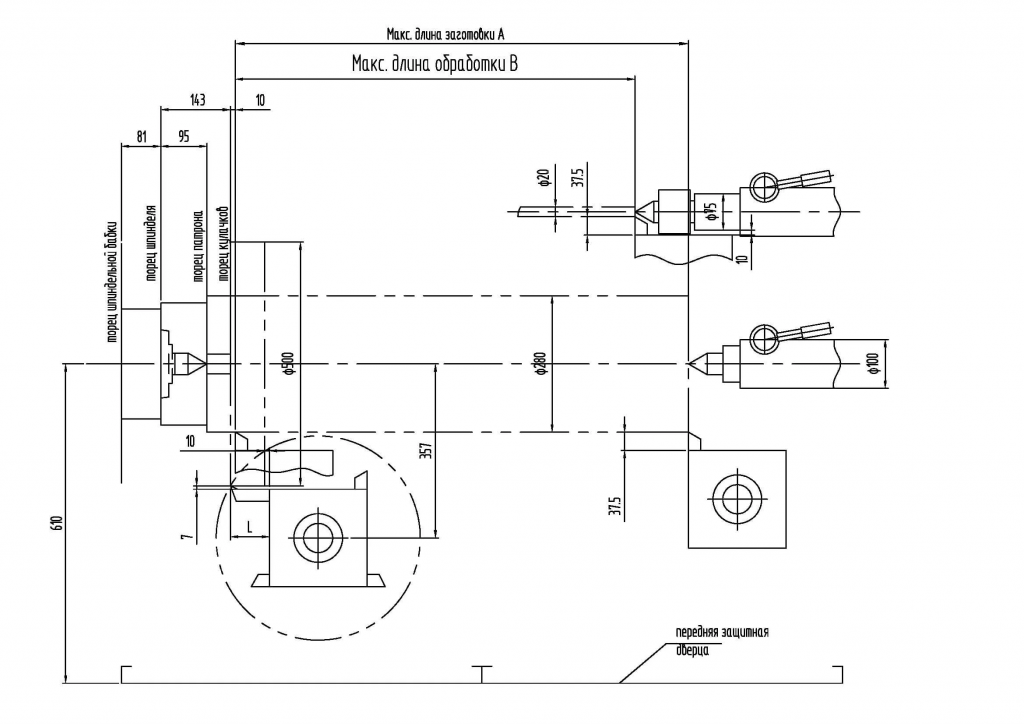

Схема обработки

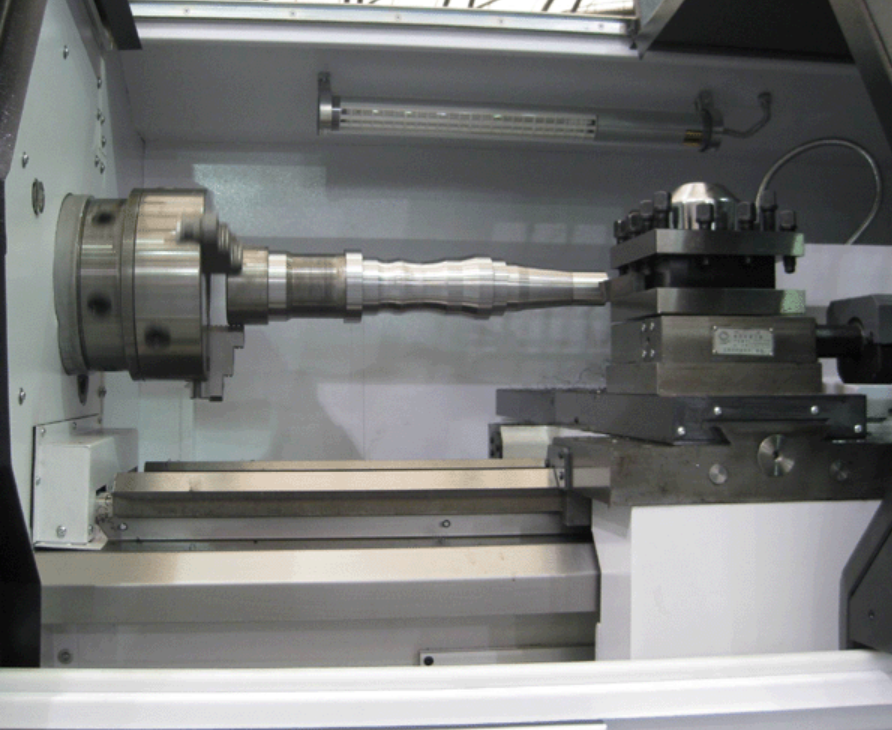

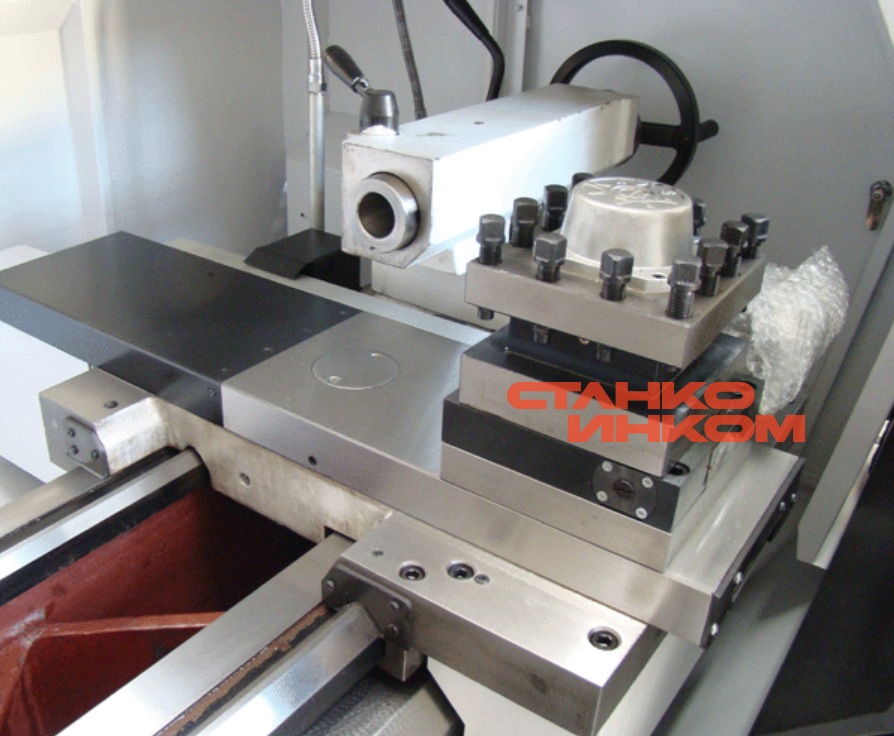

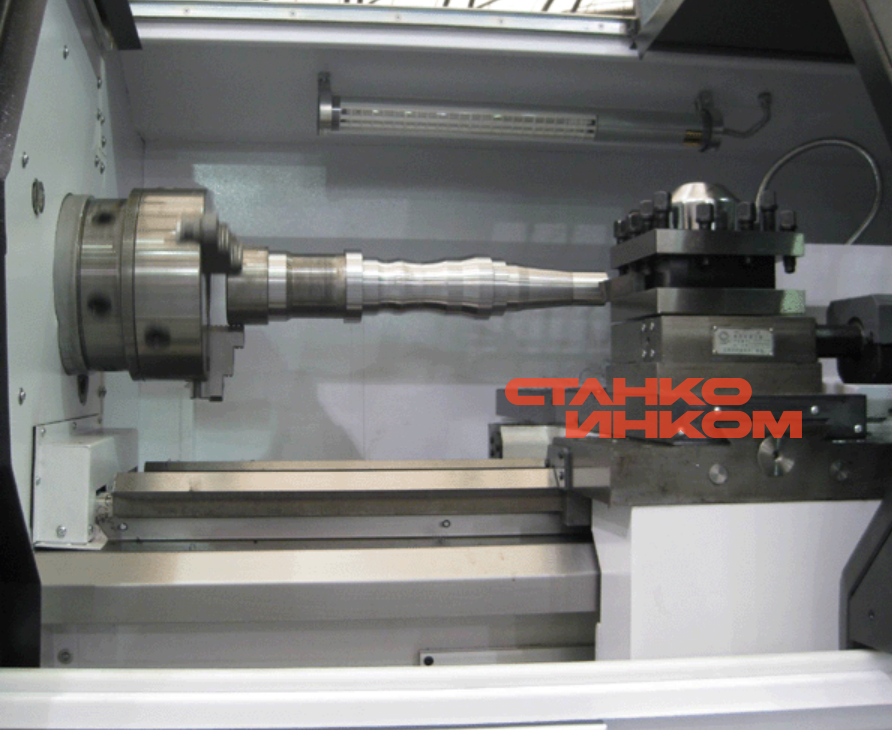

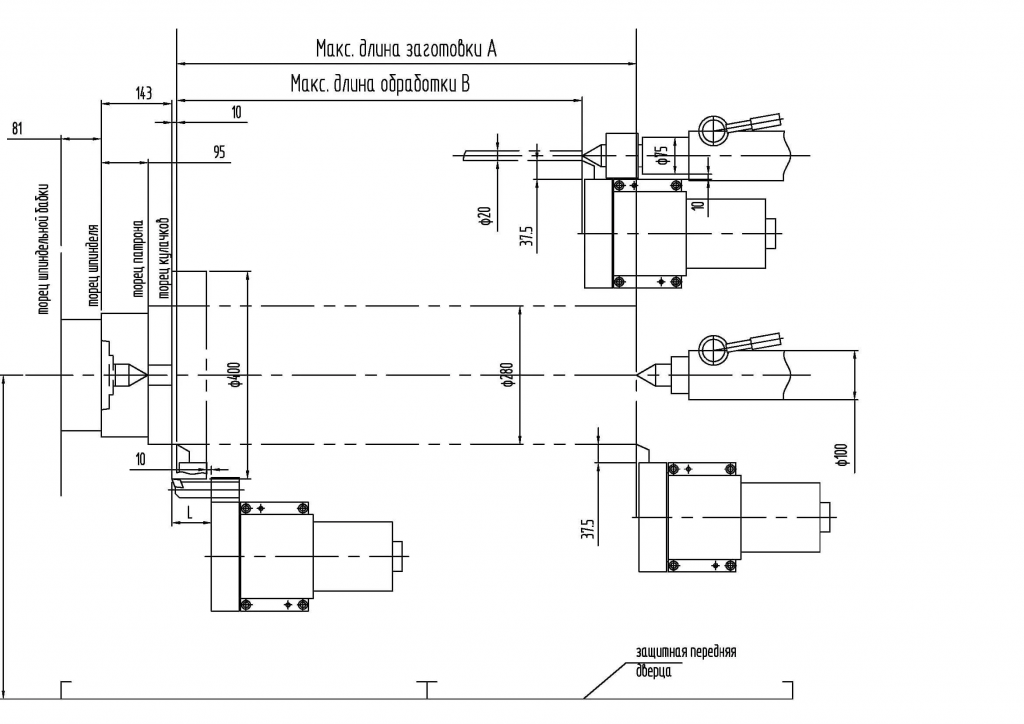

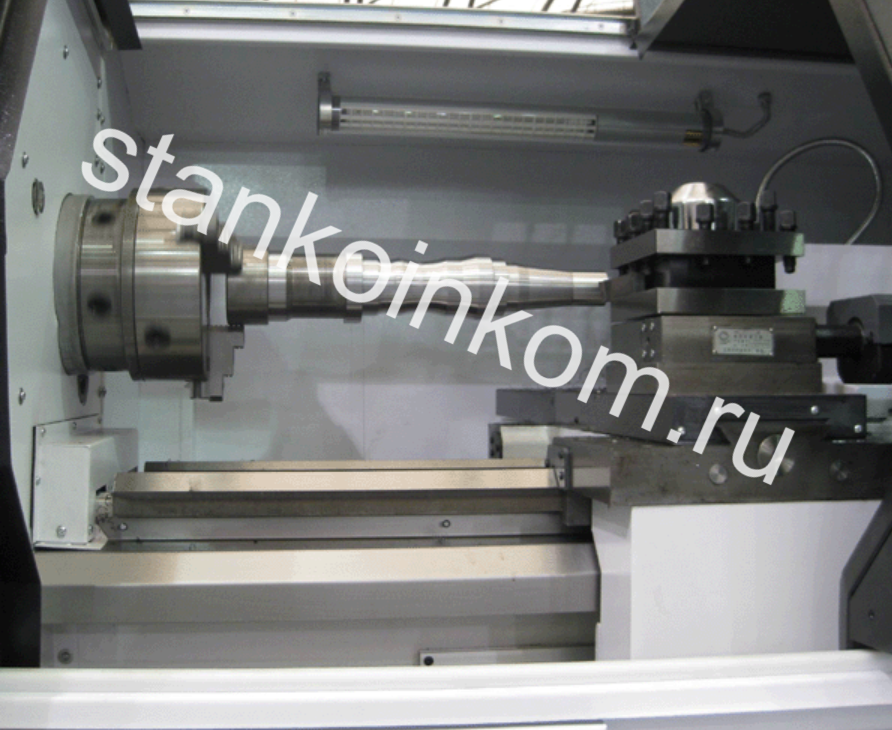

Рабочая зона станка с 4-х позиционным инструментальным суппортом.

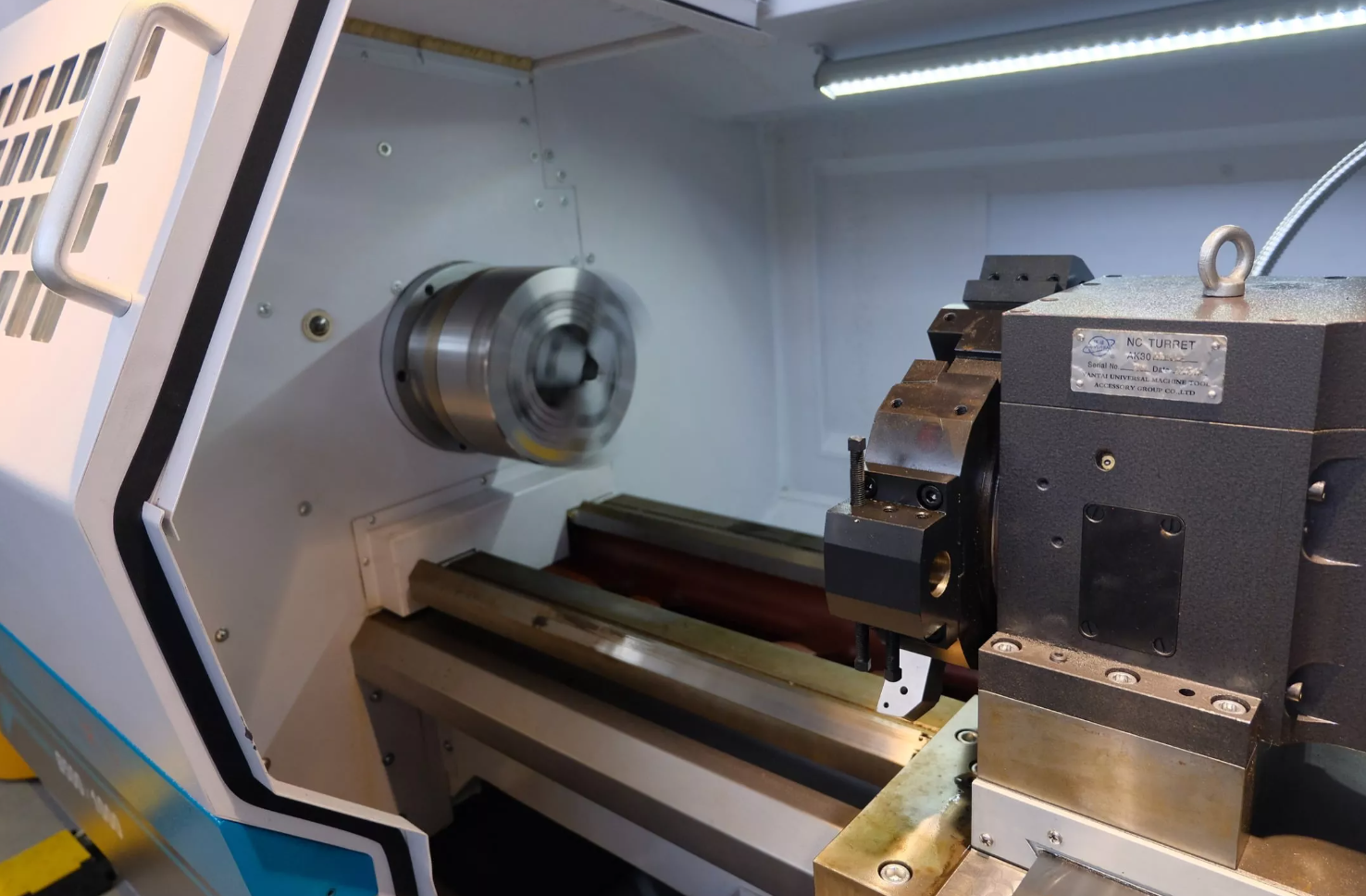

Рабочая зона станка с 6-ти позиционной револьверной головой.

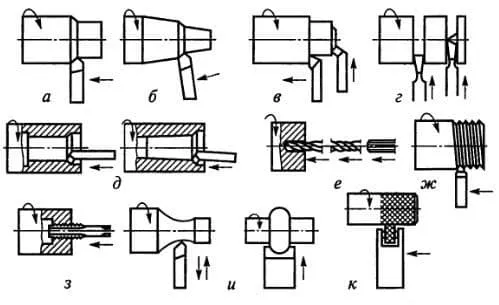

Основные виды токарных работ:

а — обработка наружных цилиндрических поверхностей;
б — обработка наружных конических поверхностей;
в — обработка торцов и уступов;
г — вытачивание канавок, отрезка заготовки;
д — обработка внутренних цилиндрических и конических поверхностей;
е — сверление, зенкерование и развертывание отверстий;
ж — нарезание наружной резьбы;
з — нарезание внутренней ’резьбы;
и — обработка фасонных поверхностей;
к — накатывание рифлений.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

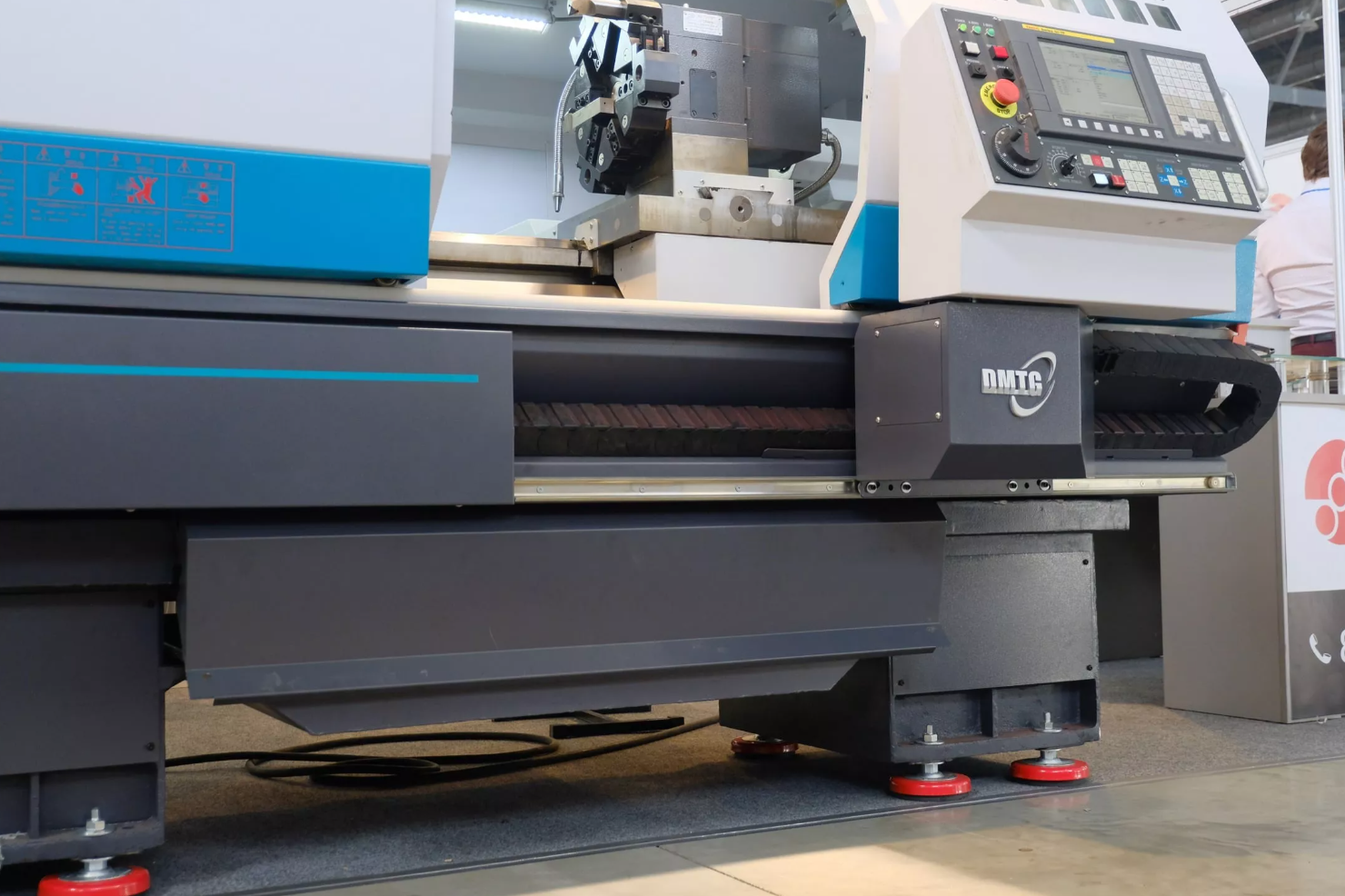

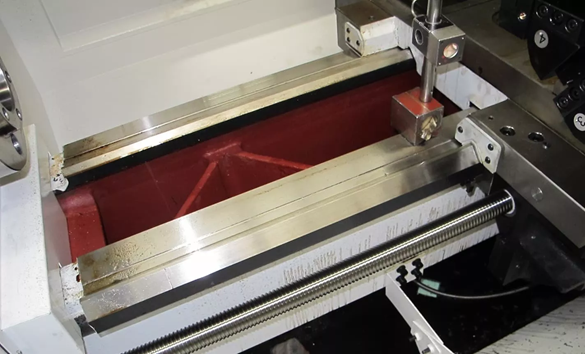

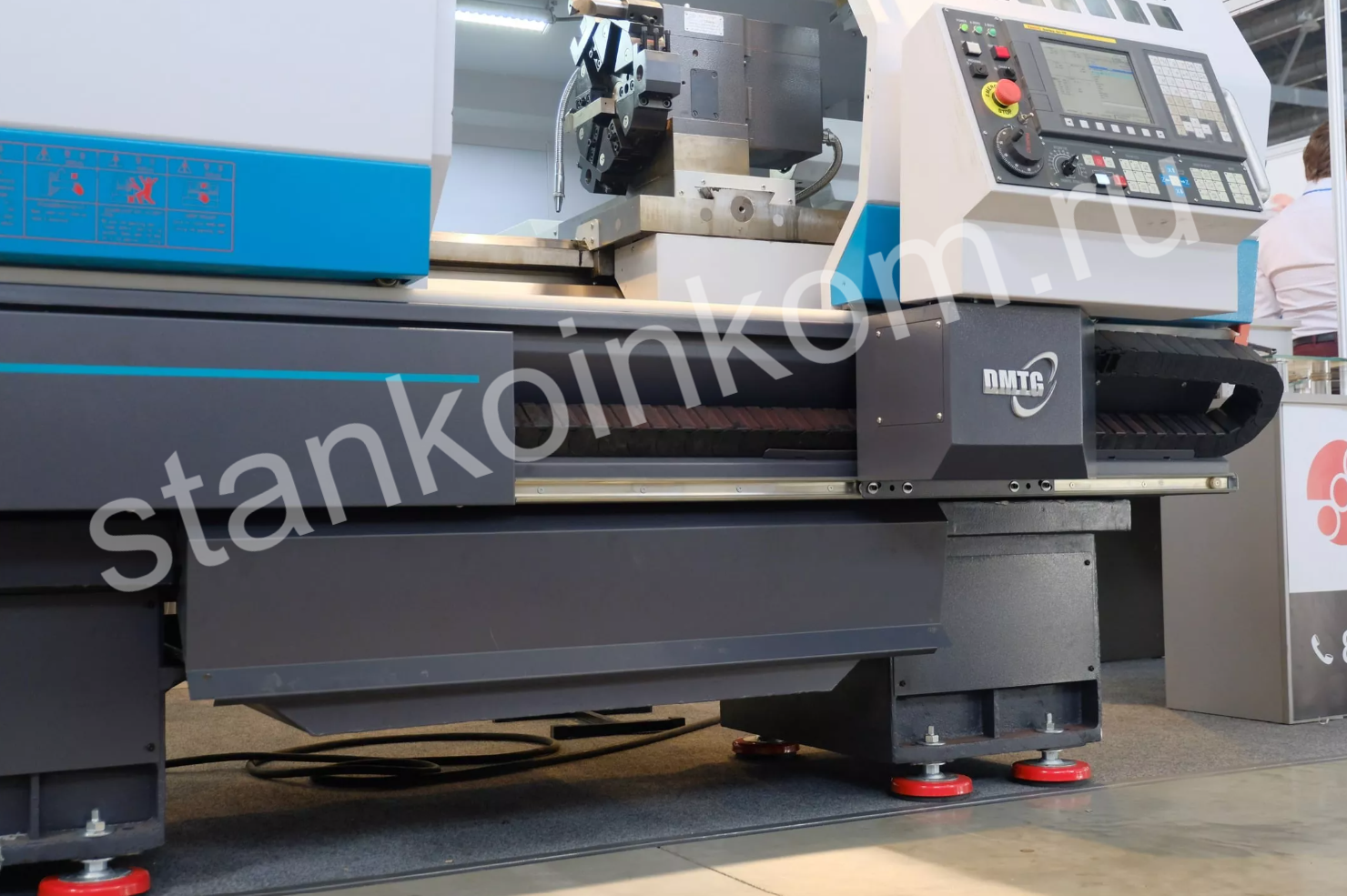

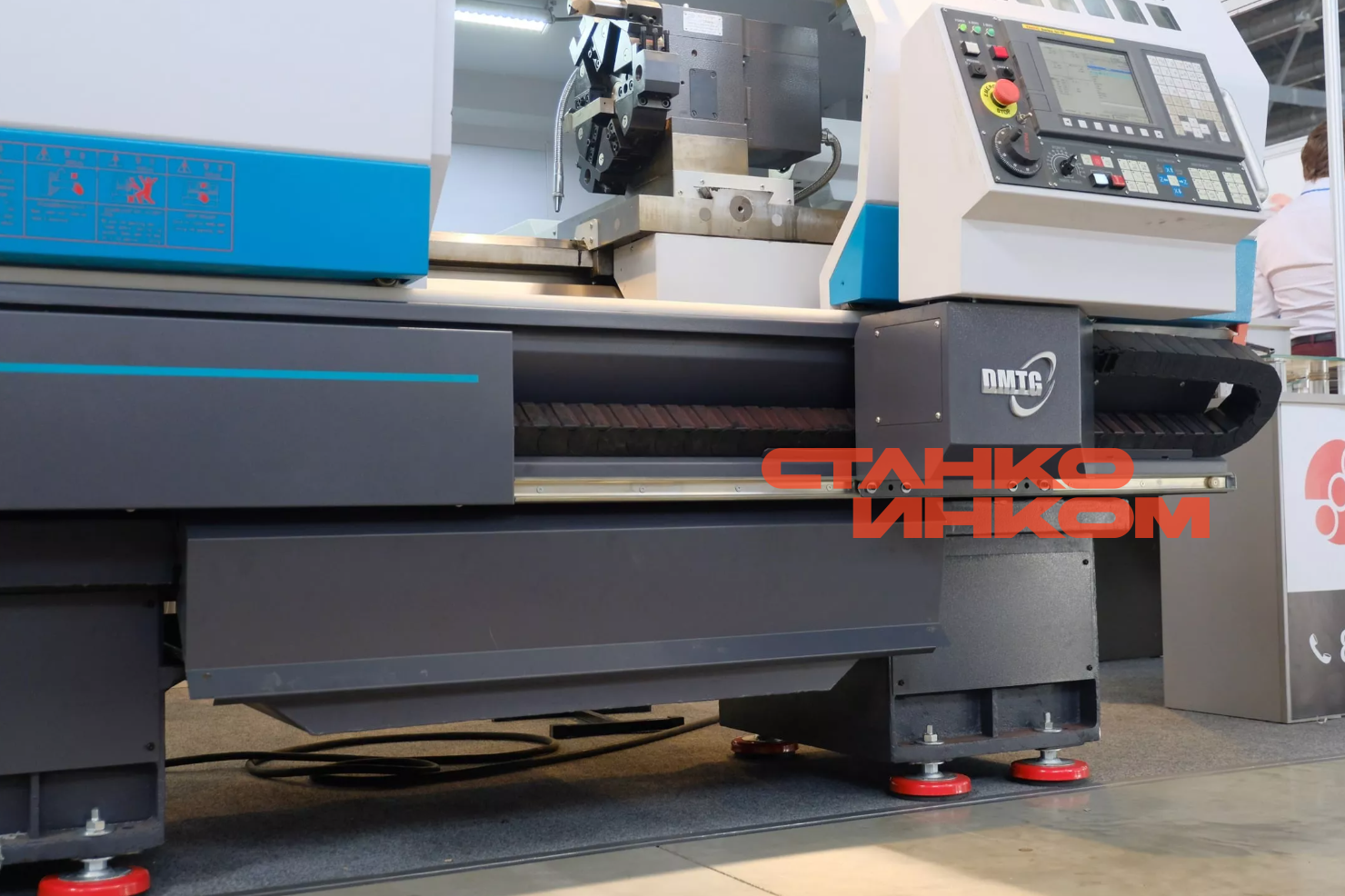

Литая станина, усилена ребрами жесткости. V-образные закаленные и отшлифованные направляющие станины со специальным покрытием Turcite-B для перемещения без износа и трения.

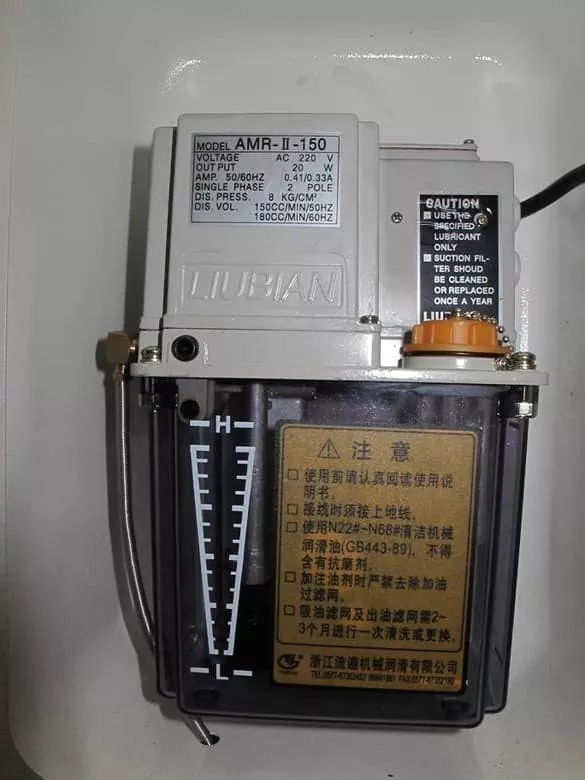

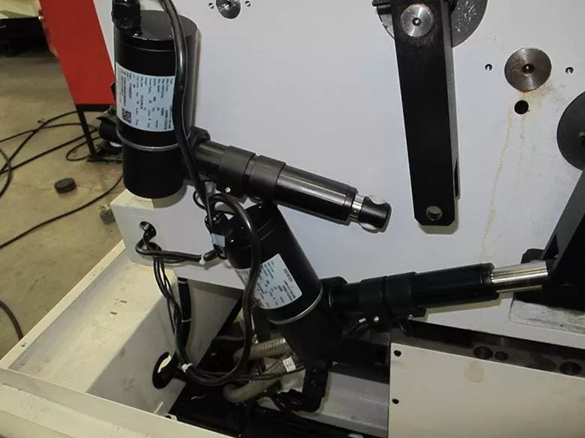

Автоматическая система смазки направляющих и ШВП.

Бесступенчатая регулировка скорости шпинделя.

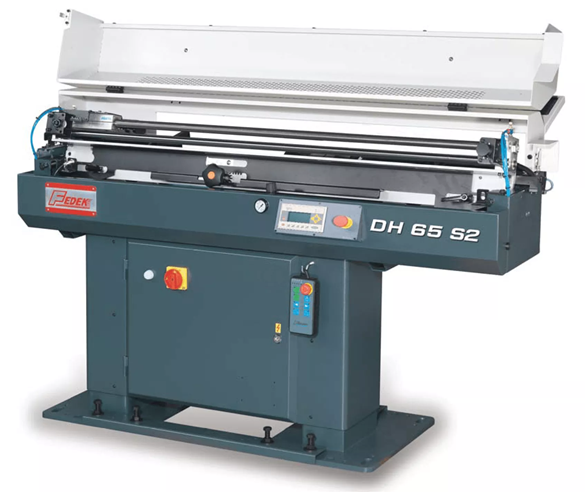

Автоподающее устройство Fedek DH-65, DH-65L.

На станки серии СКЕ с гидравликой возможна установка автоподатчика прутка.

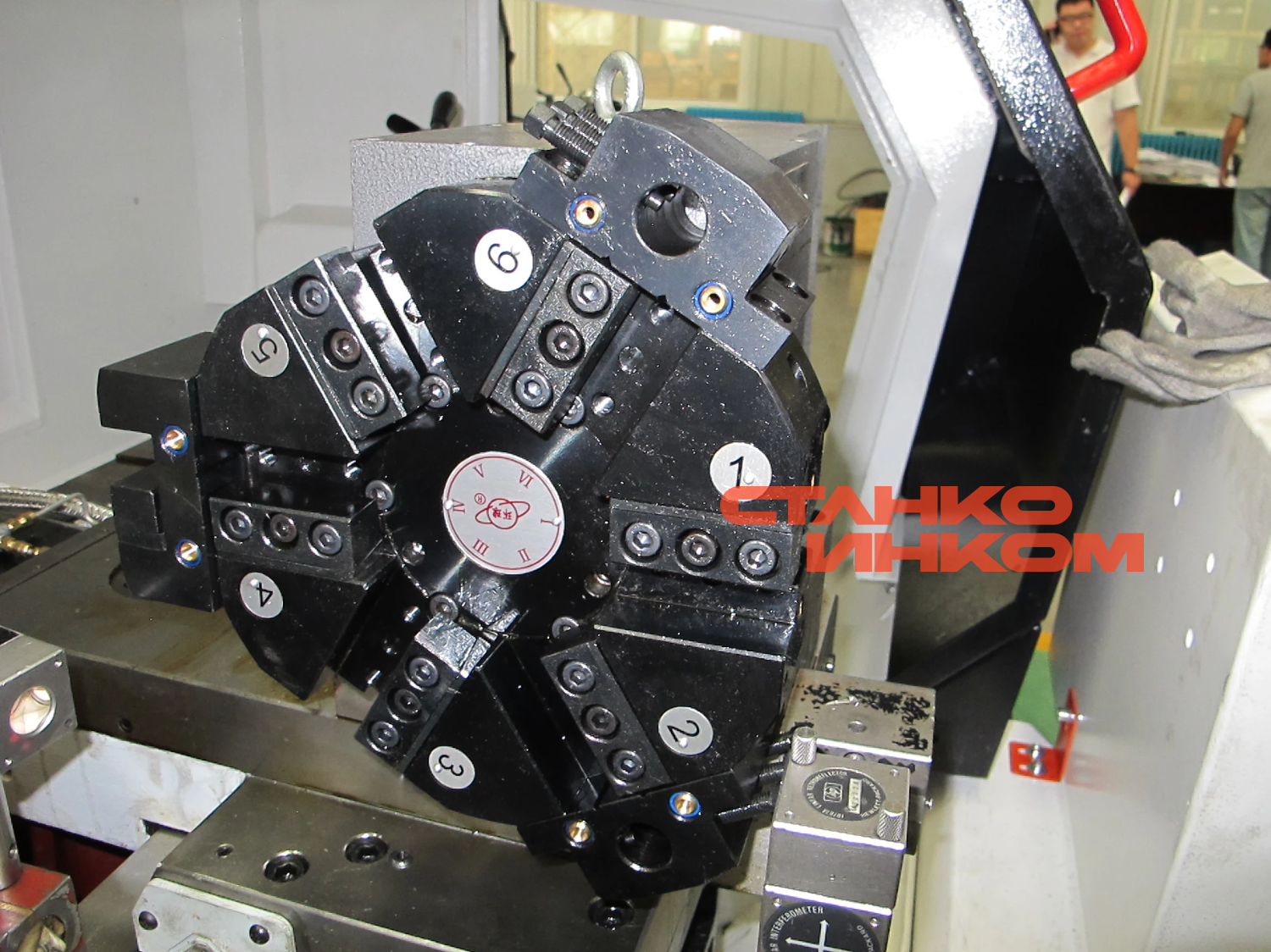

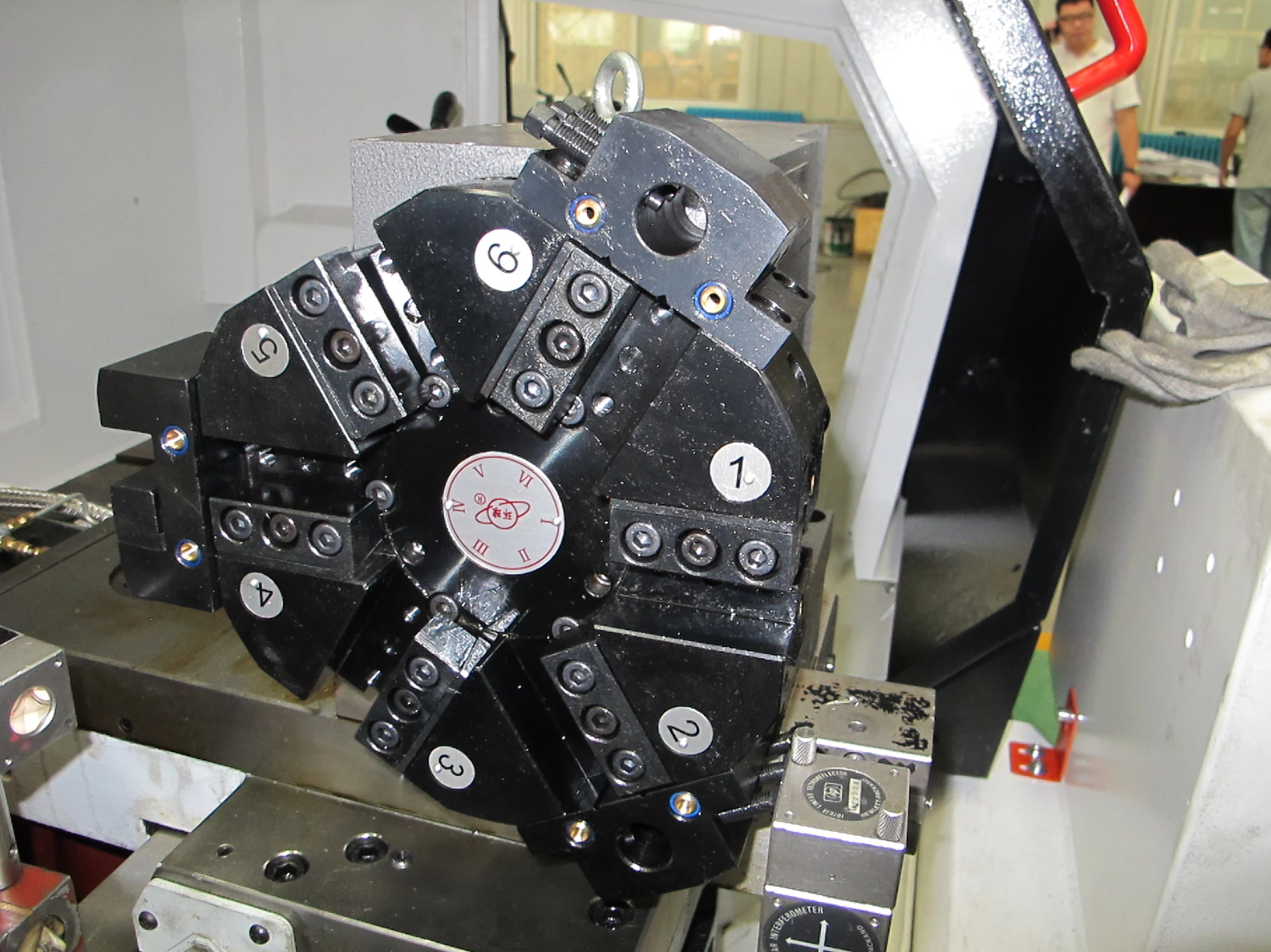

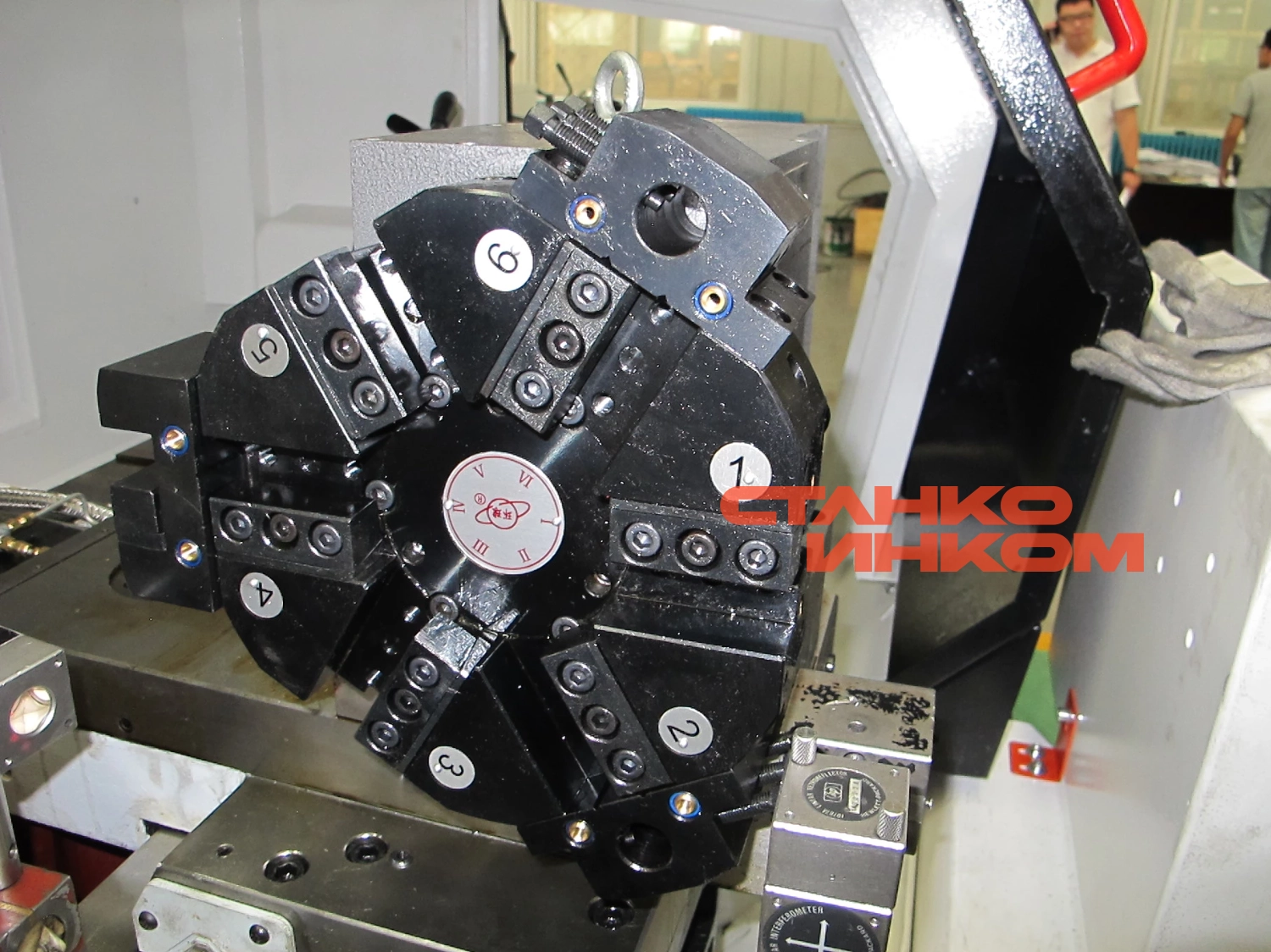

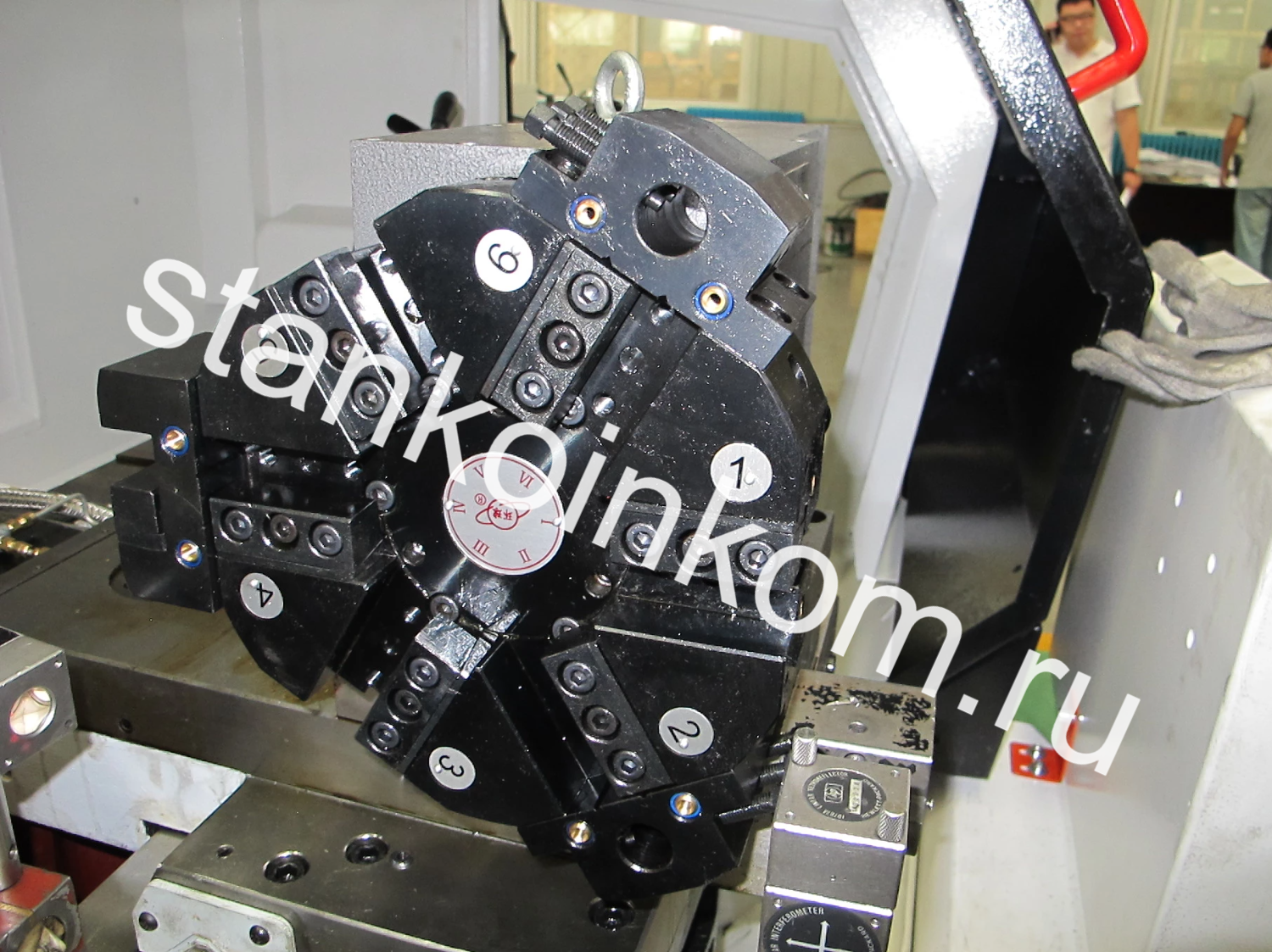

Револьверная голова – 6 позиционная.

В стандартную комплектацию входит 6-ти позиционная револьверная головка, оснащенная муфтой для быстрой и плавной индексации инструмента. Смена инструмента происходит за 1-2 сек.

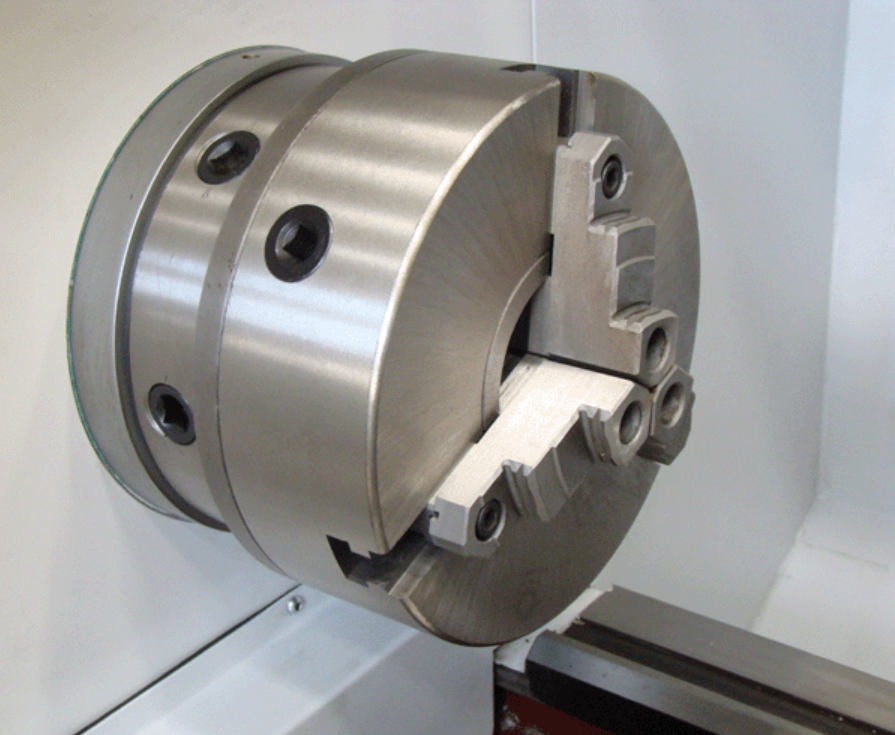

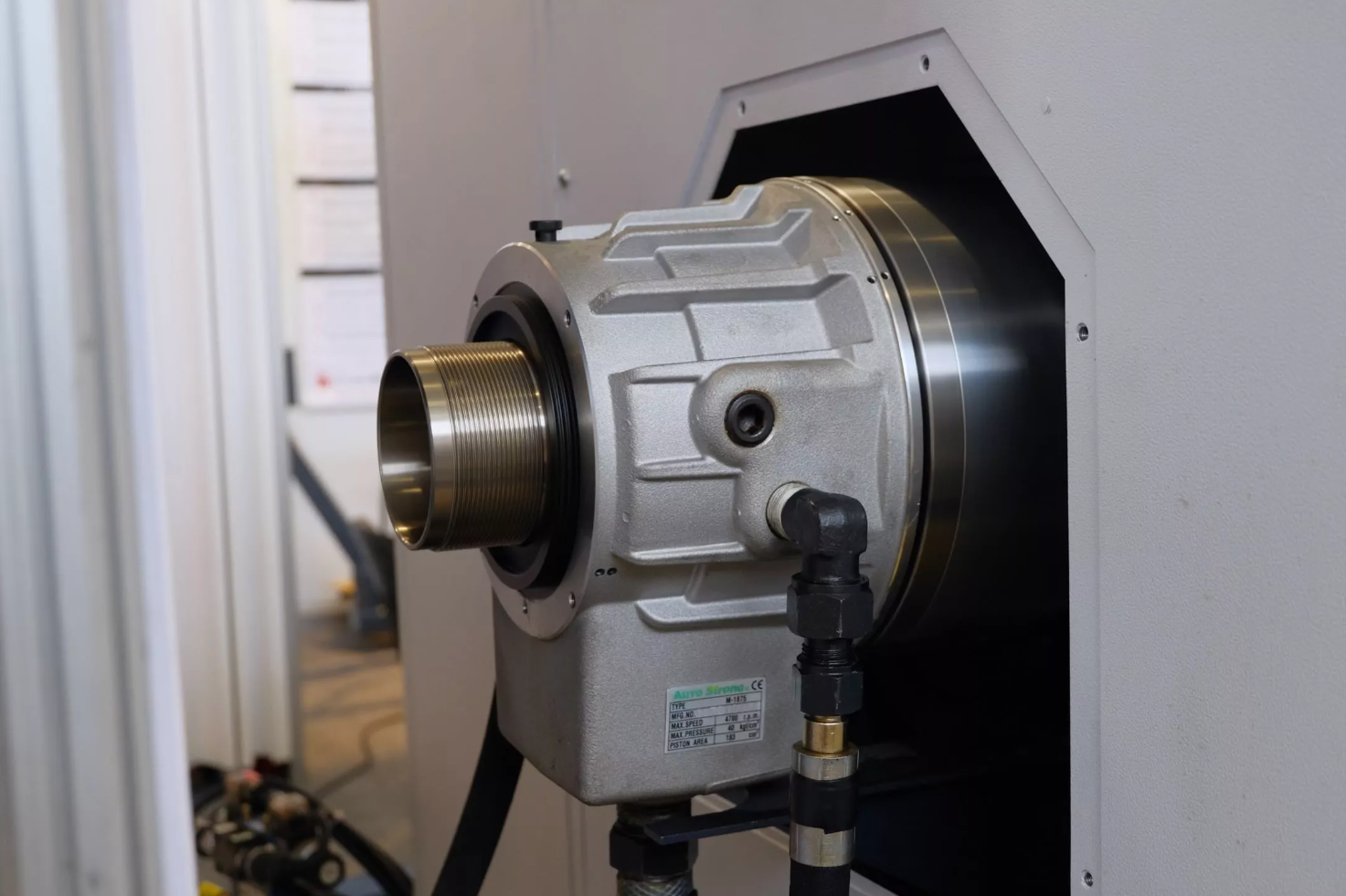

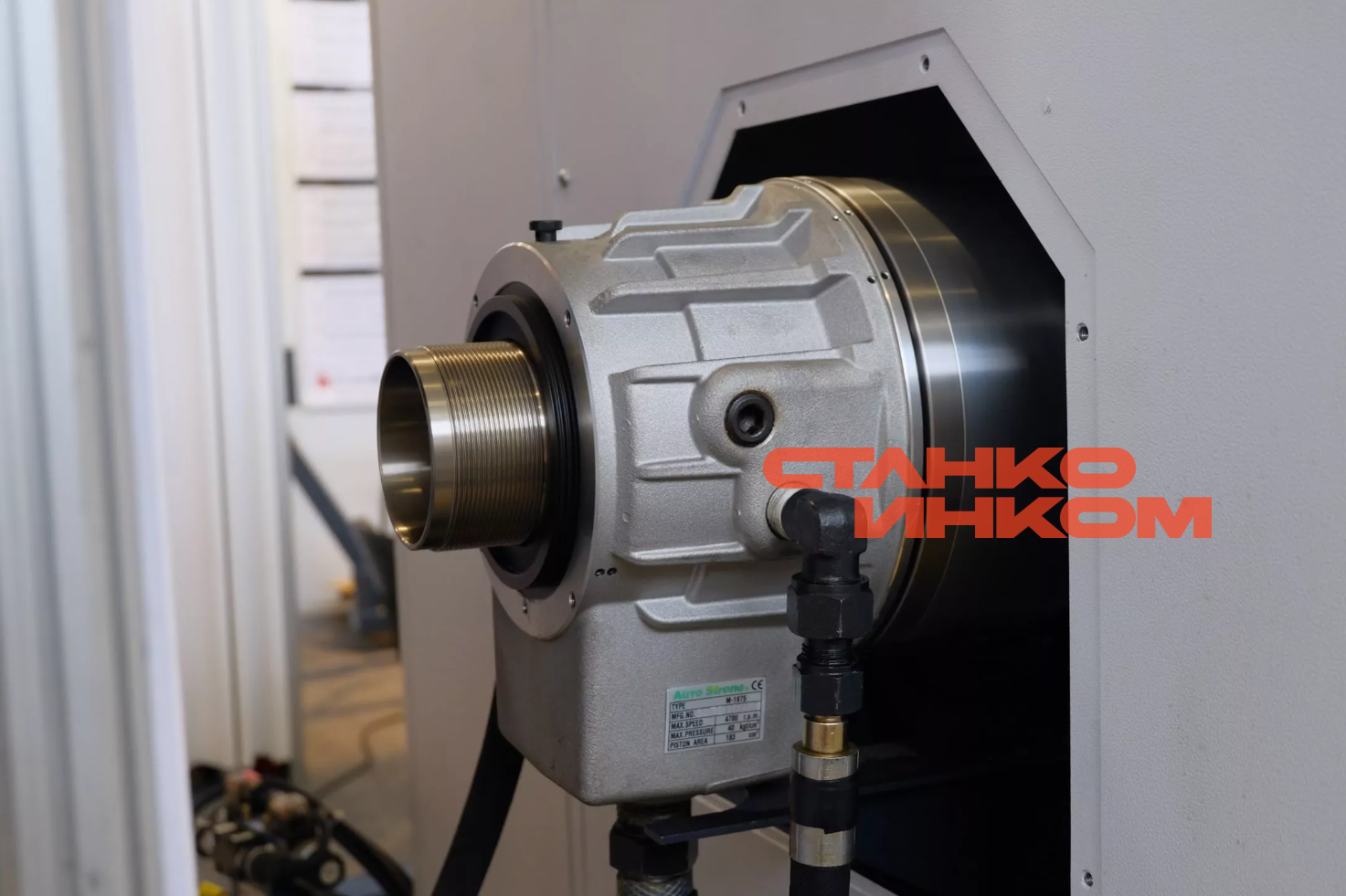

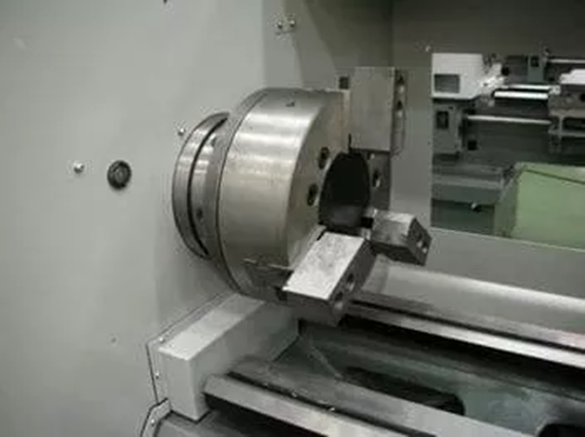

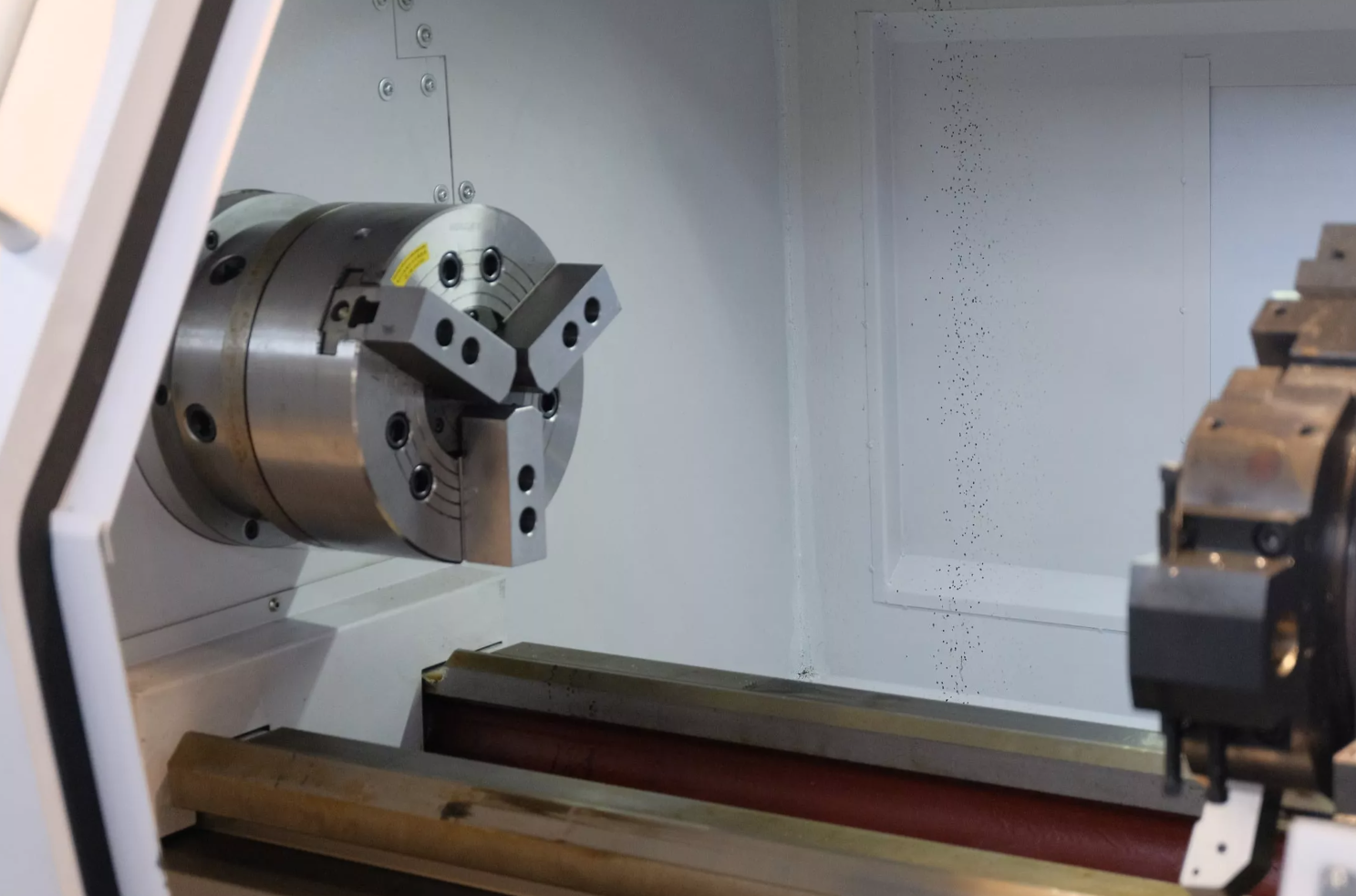

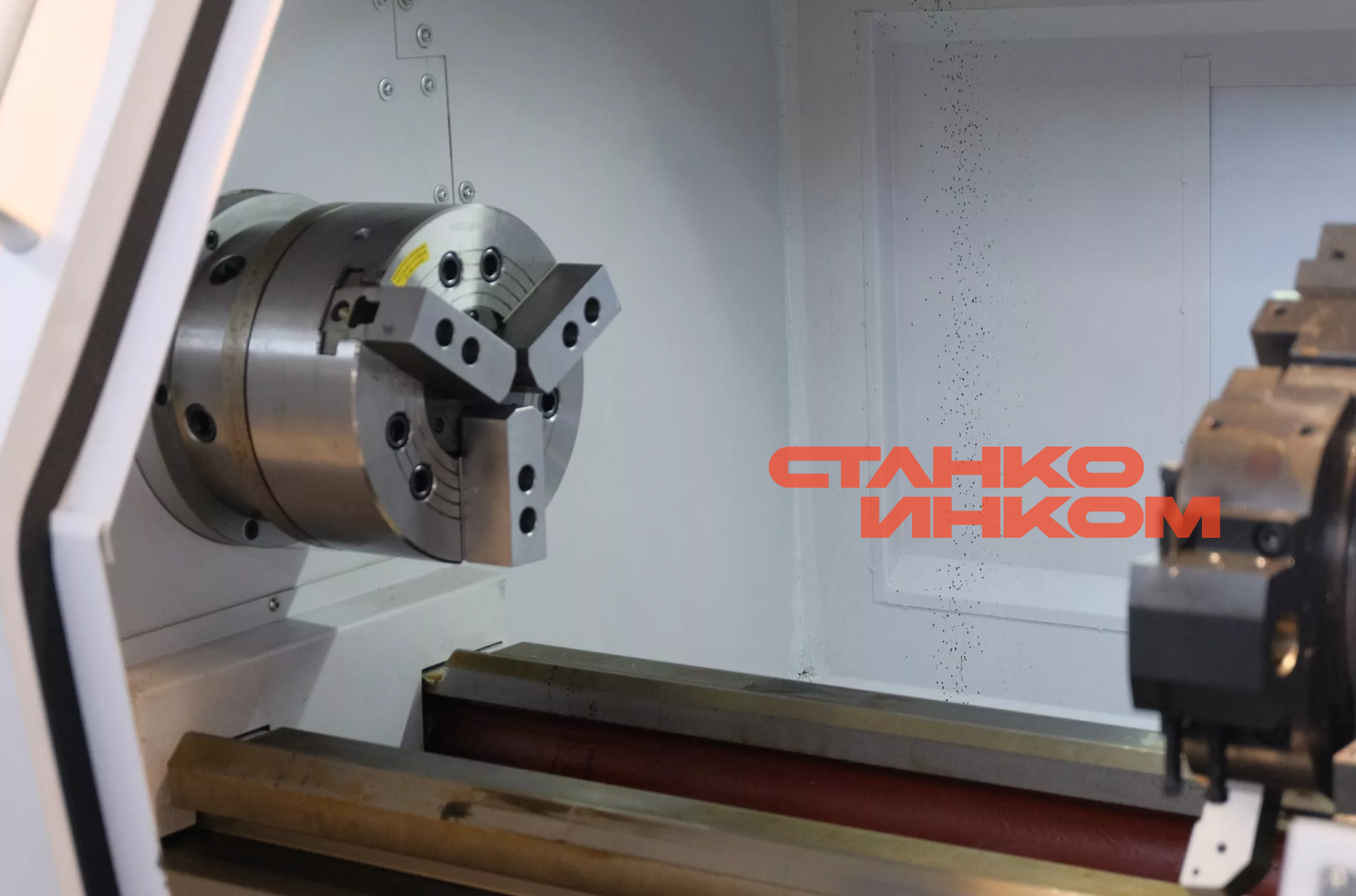

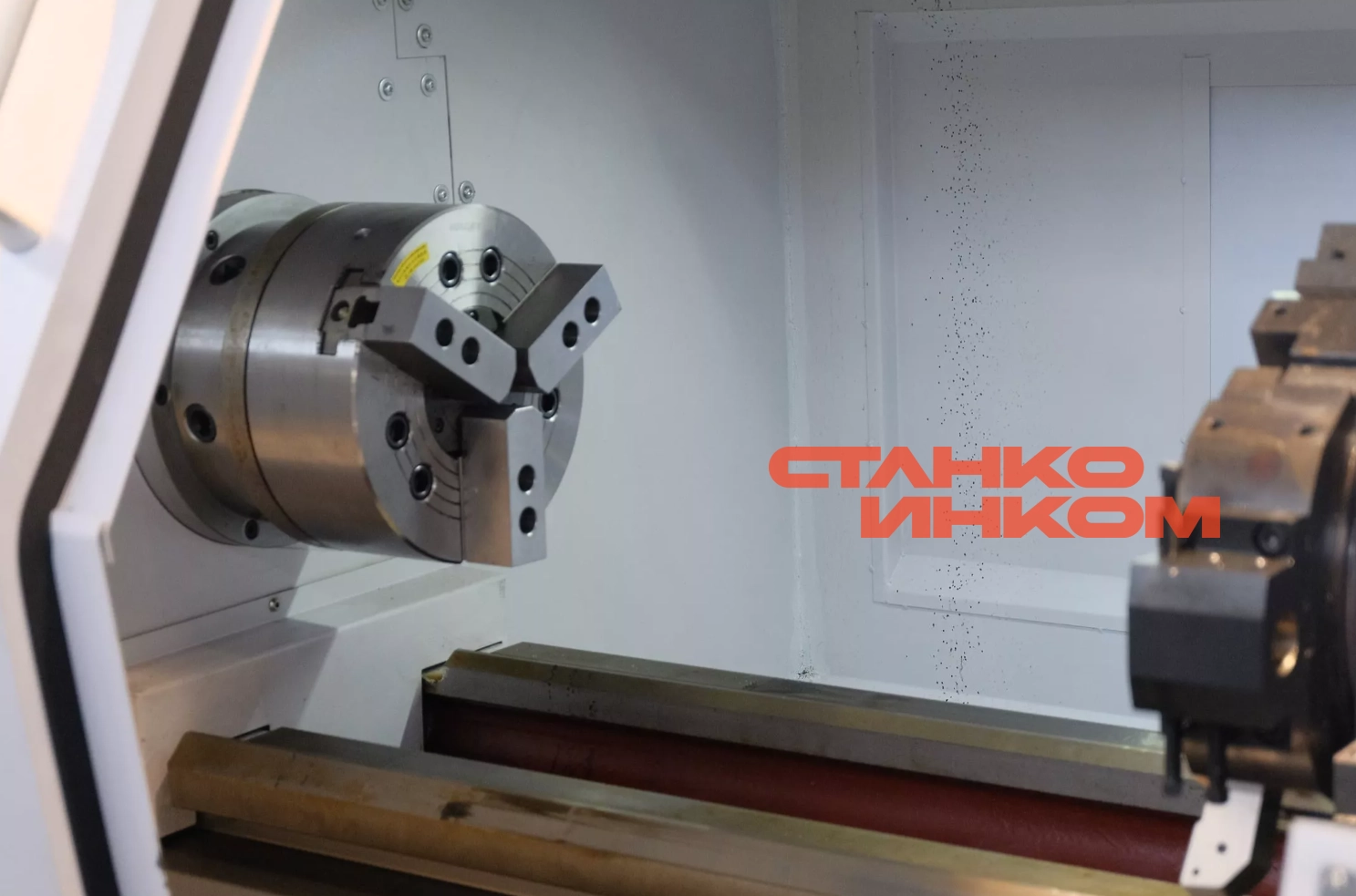

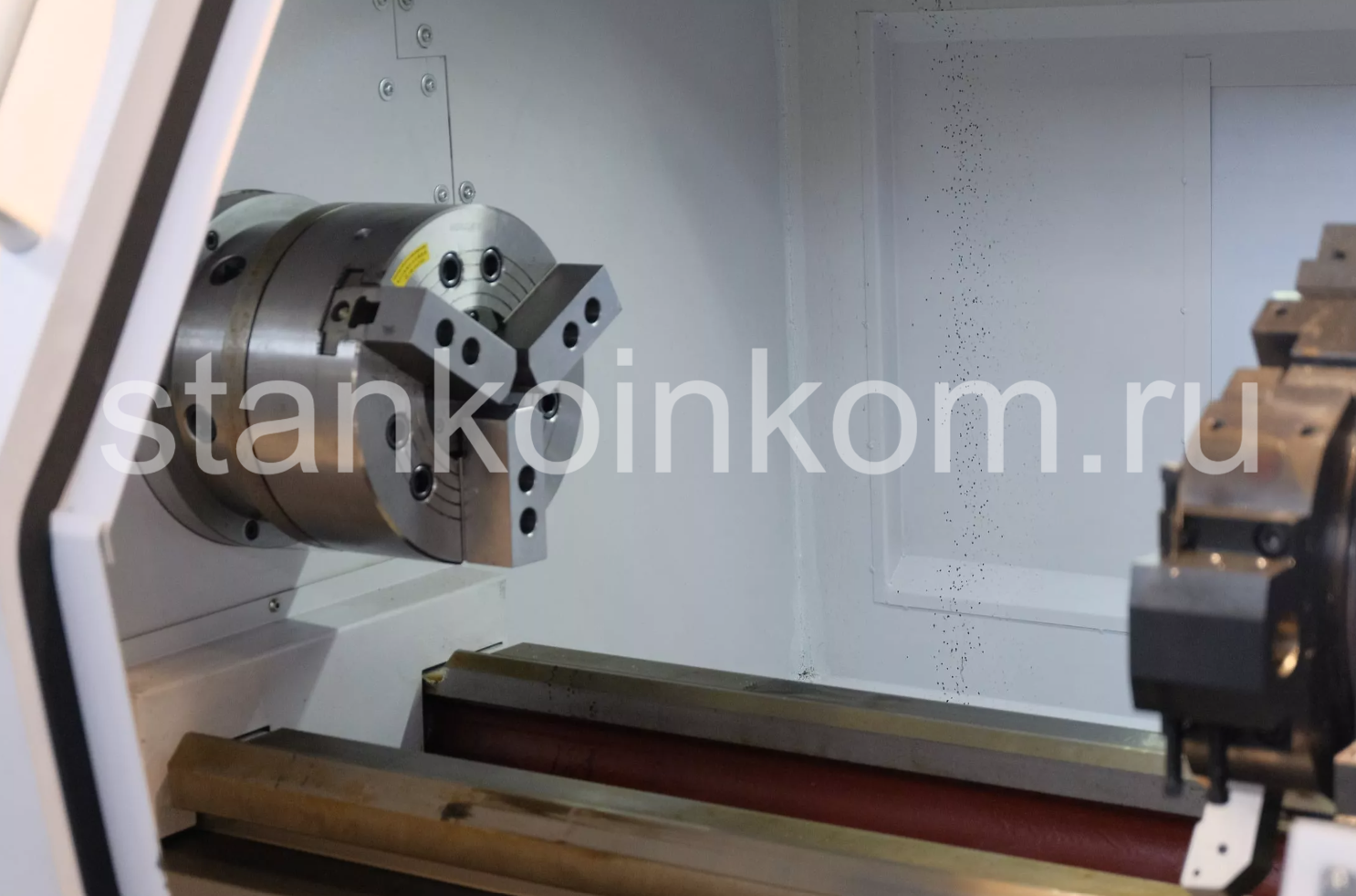

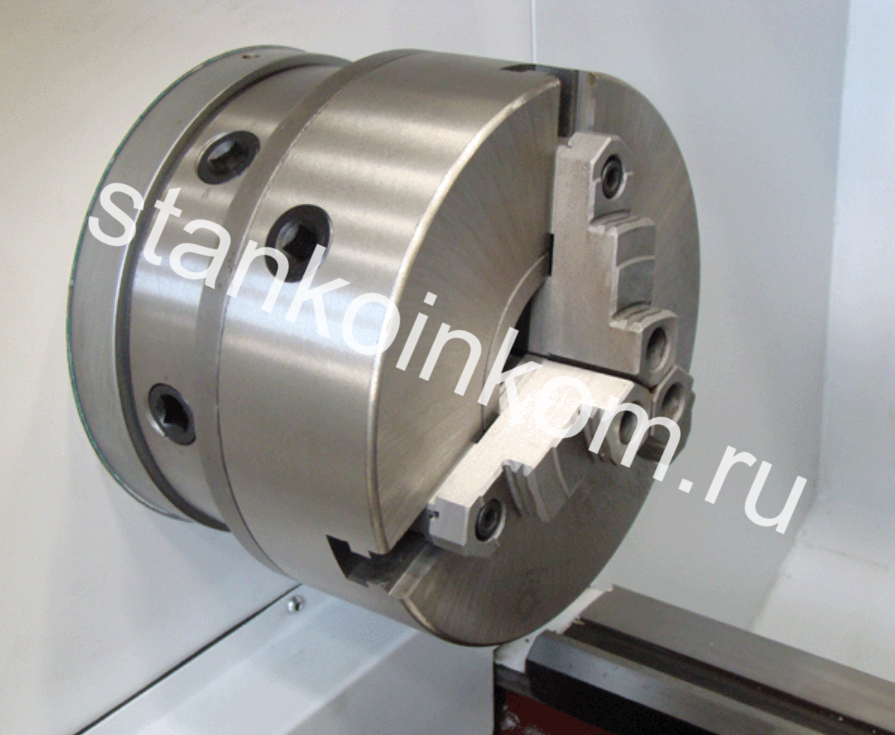

Гидравлический 3-х кулачковый патрон.

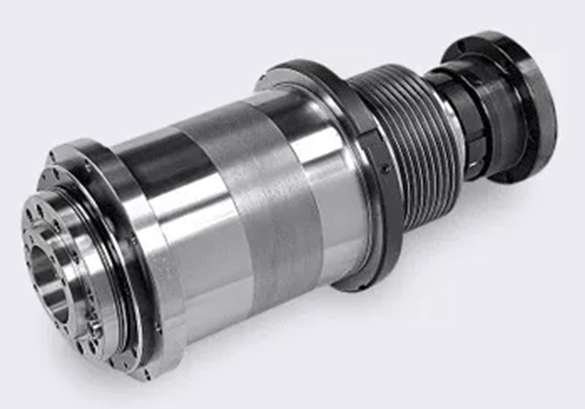

Шпиндельный узел.

Шпиндель изготовлен по технологии и под контролем специалистов IBAG Швейцария.

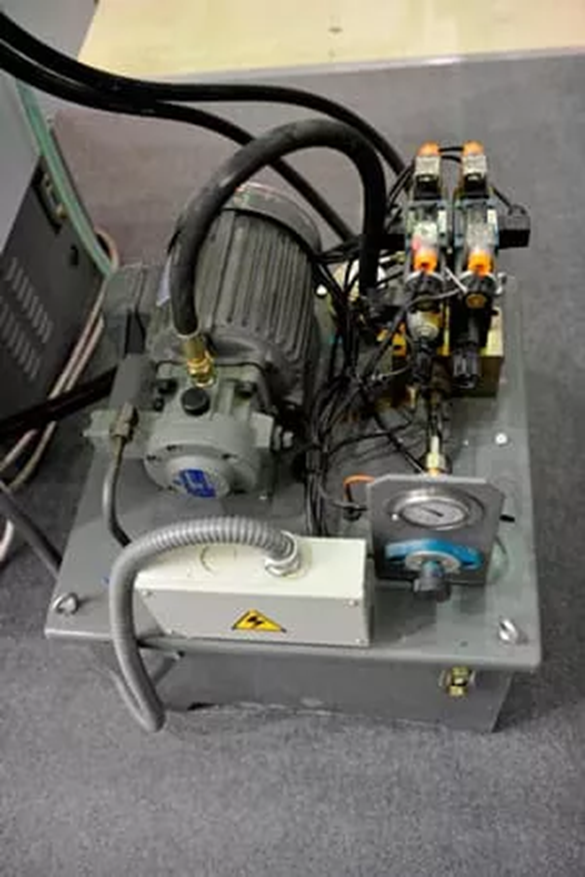

Гидравлическая станция.

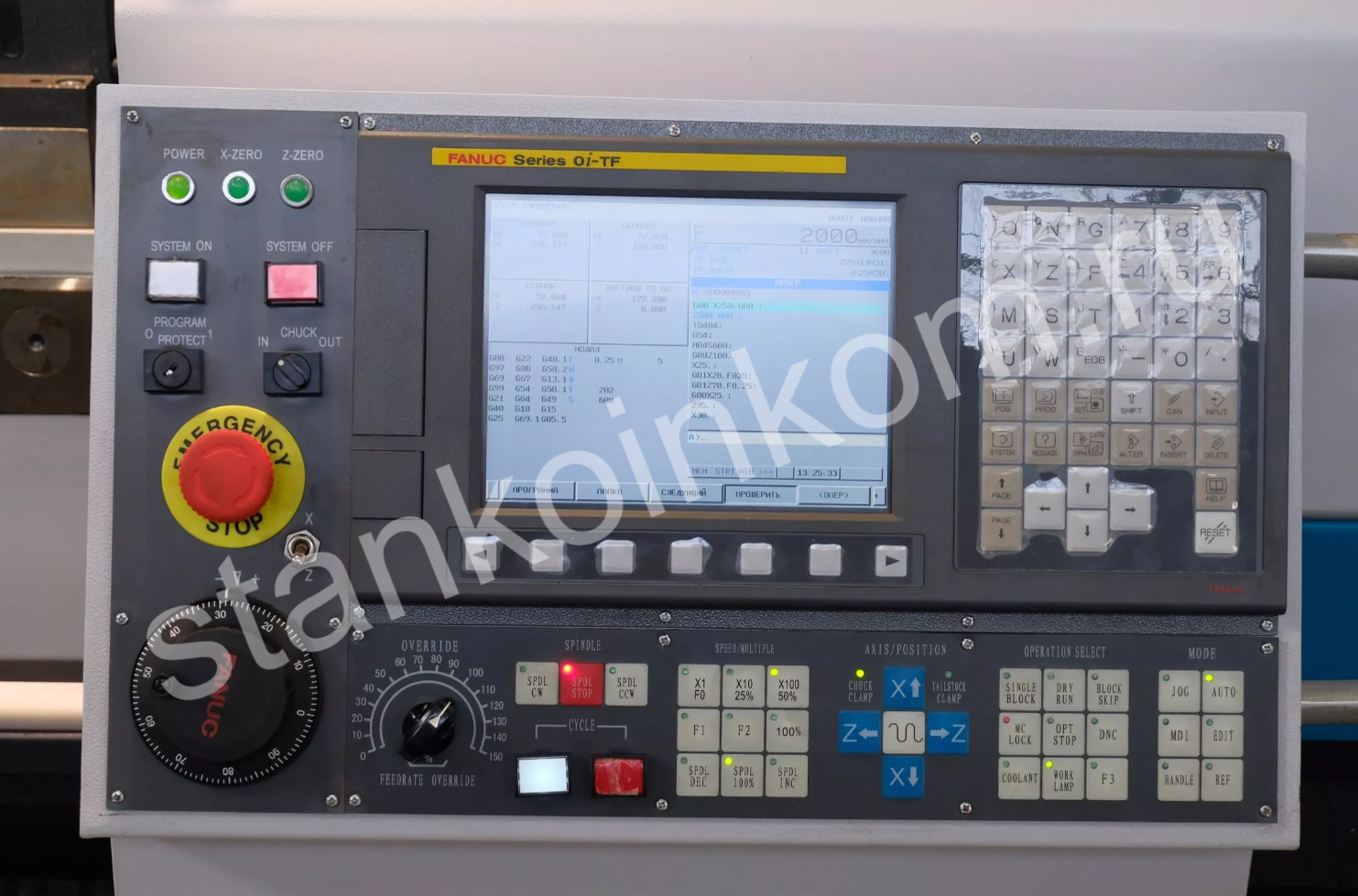

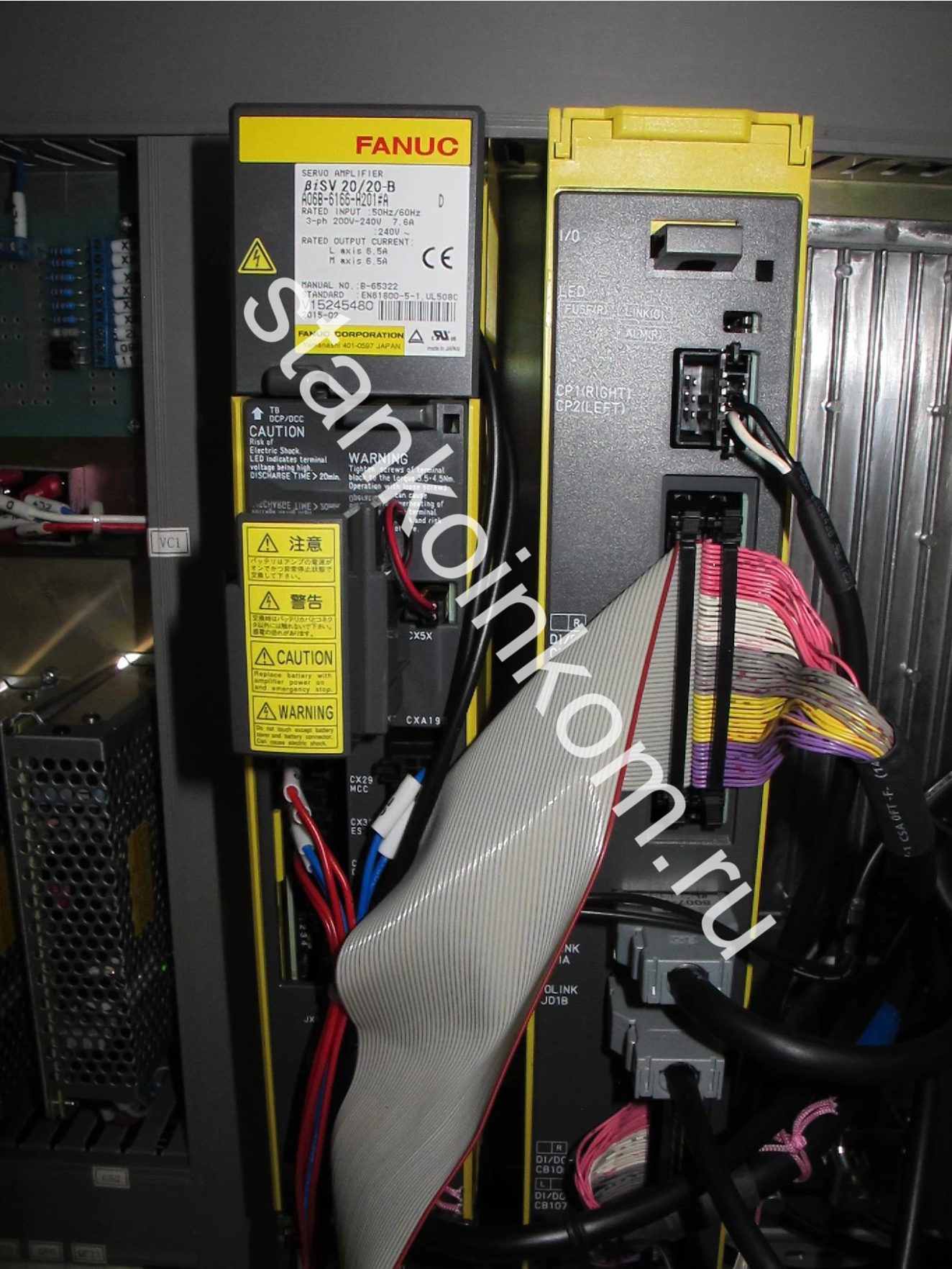

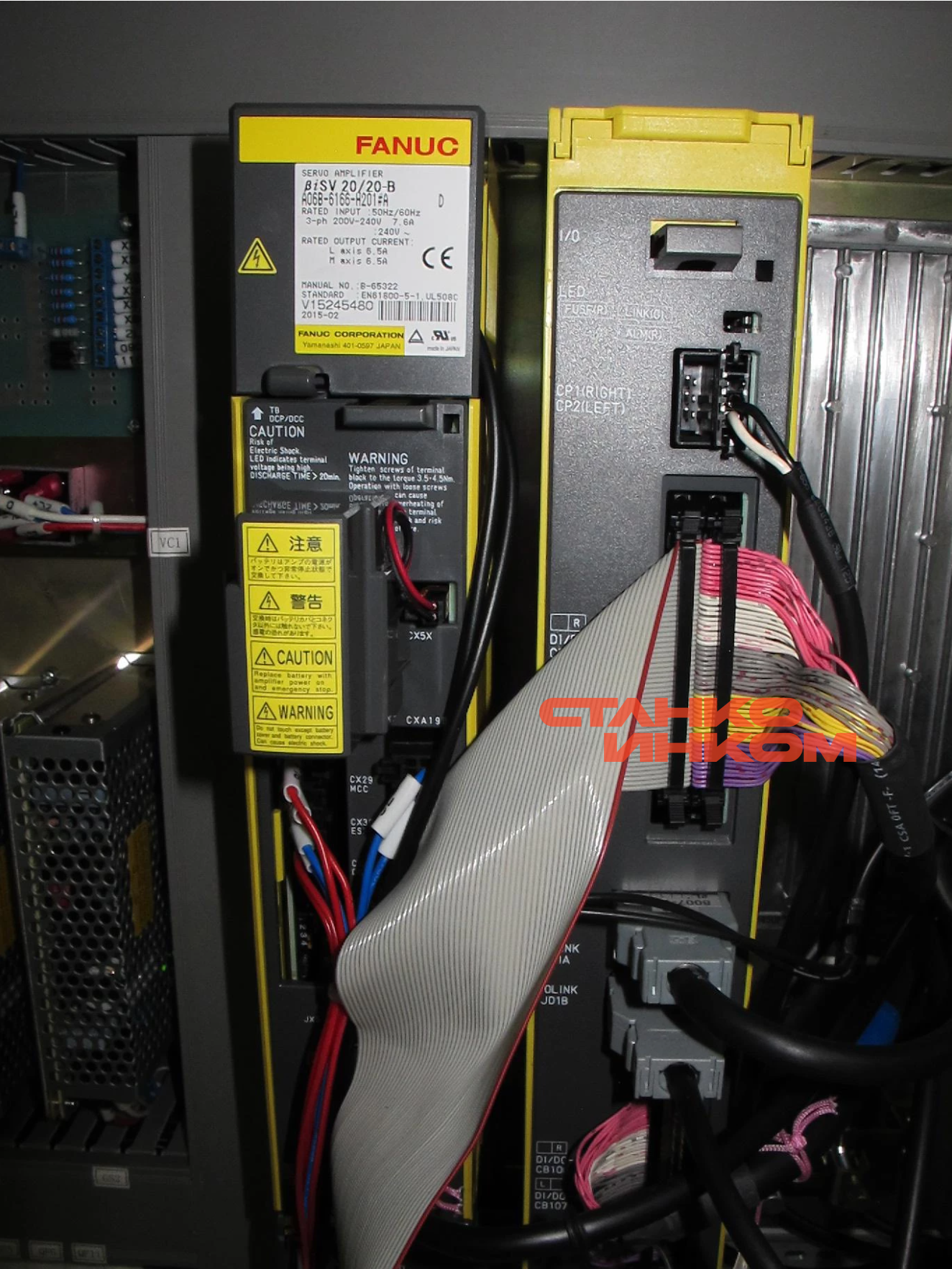

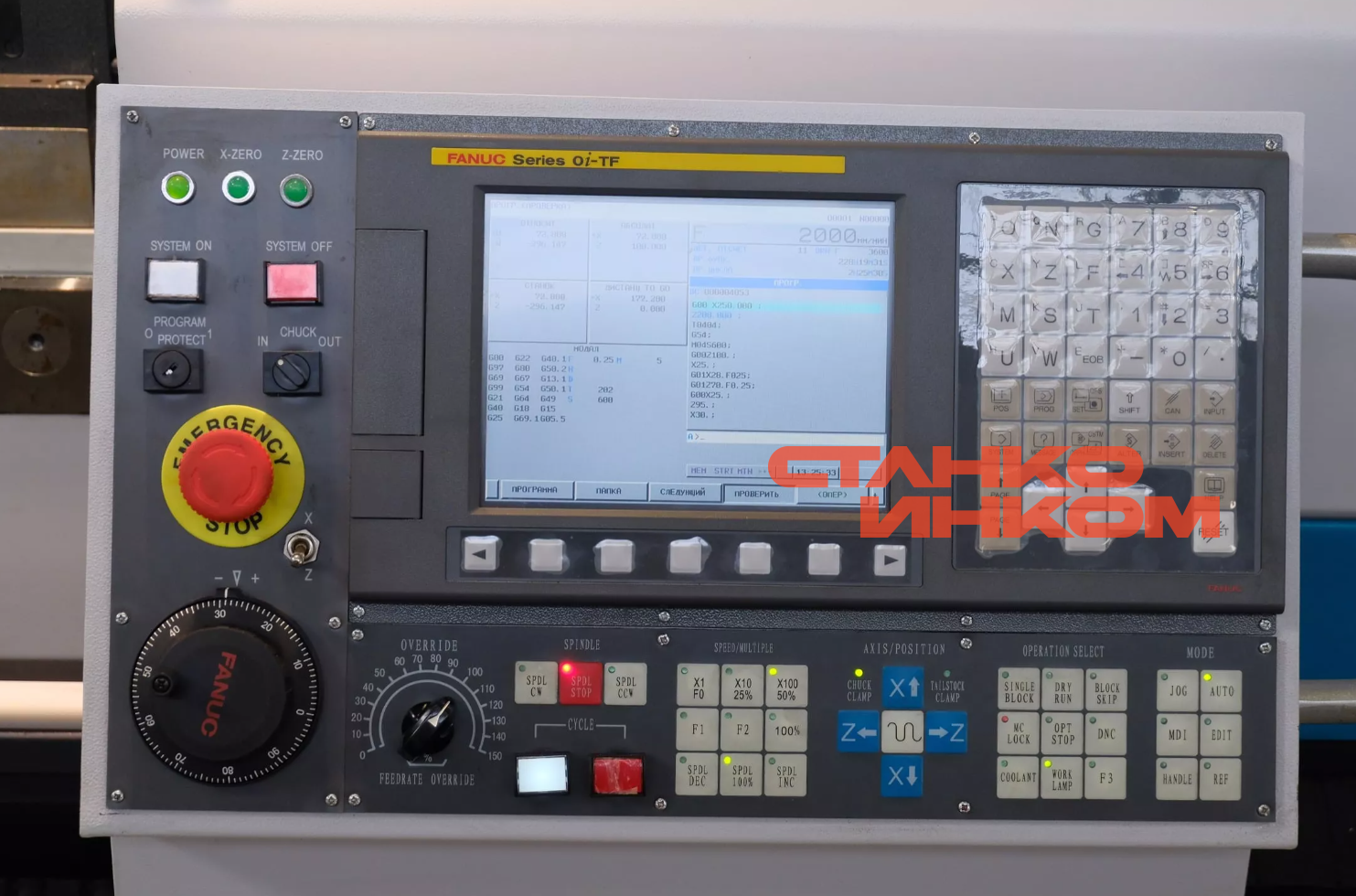

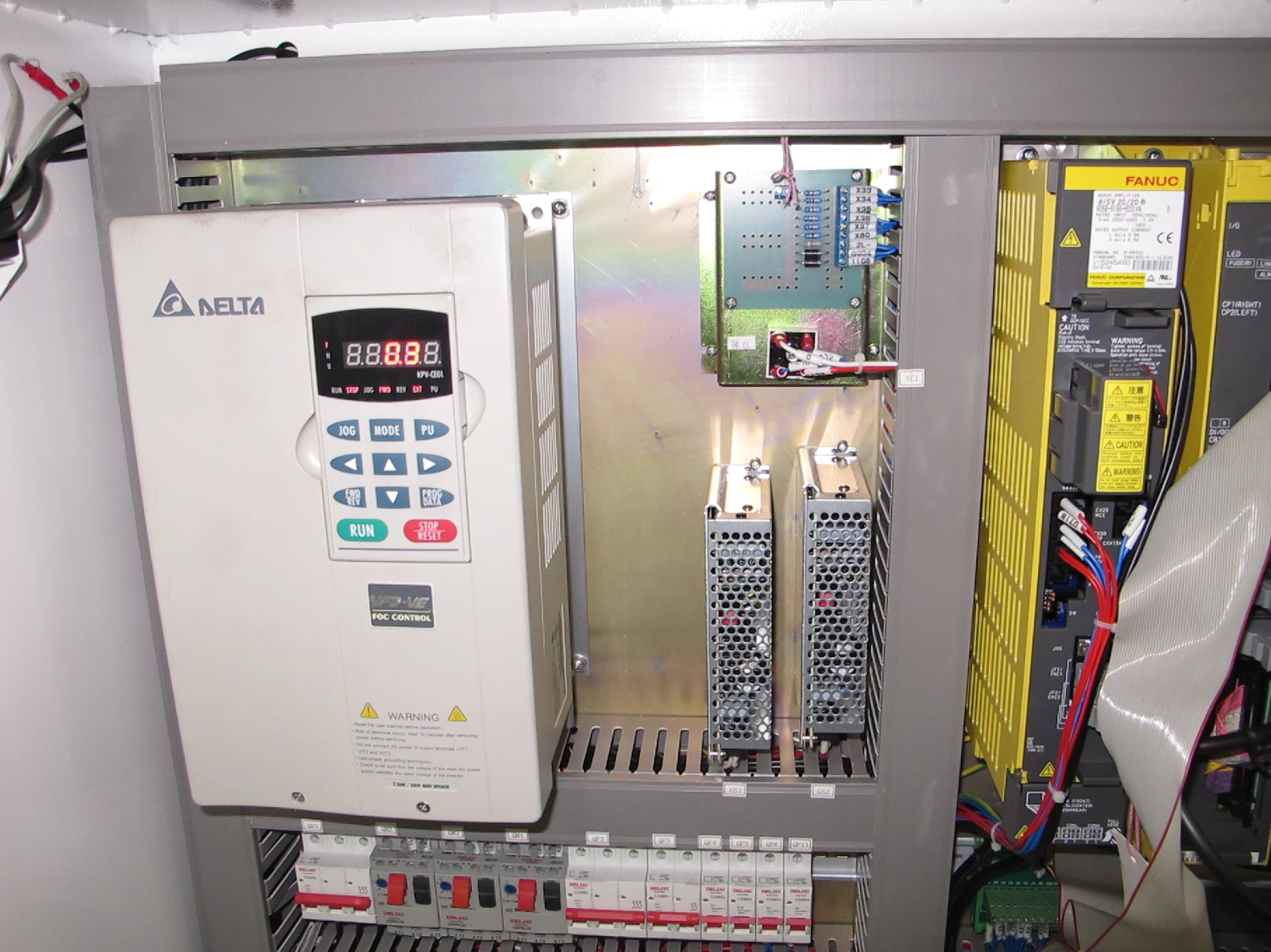

УСТРОЙСТВО ЧПУ FANUC Oi - Mate TC (Япония)

• тип - замкнутый
• количество осей управления – 2 + шпиндель (2D)
• автоматические циклы резания одновременно по двум координатам
• компенсация износа инструмента
• учет времени обработки и счетчик деталей
• программирование деталей и радиуса
• память на 63 программы, таблица инструментов на 64 позиции

 УСТРОЙСТВО ЧПУ Siemens 802S (Германия)

• до 3-х аналоговых осей и один аналоговый шпиндель (без оси C)
• аналоговый шпиндель через интерфейс ±10 В
• предварительно заданные станочные данные
• интерфейс RS 232 C
• 48 цифровых входов и 16 цифровых выходов (0.5 A)
• типовая программа и примеры PLC

В качестве опции доступна установка 8 позиционной револьверной головки.

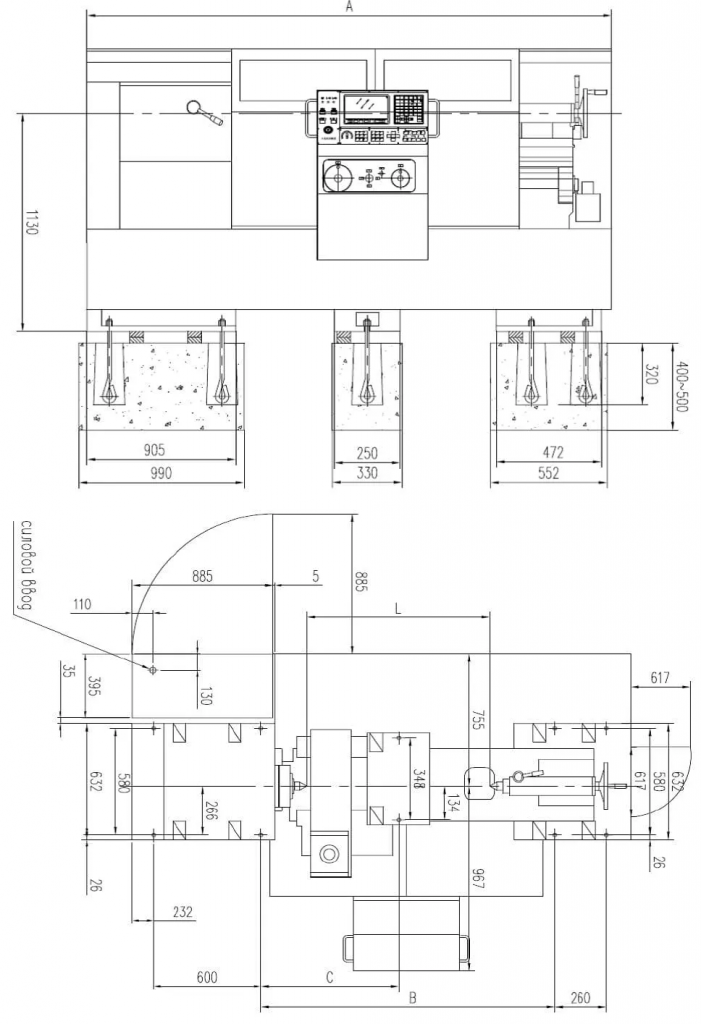

ПЛАН ФУНДАМЕНТА:

Размеры, приводимые в [квадратных скобках] - размеры станка вместе с гидростанцией.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
