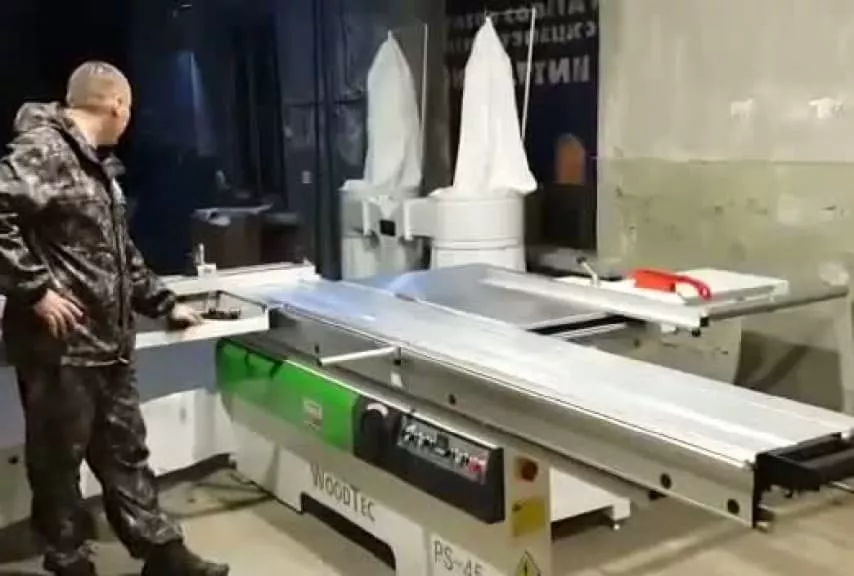

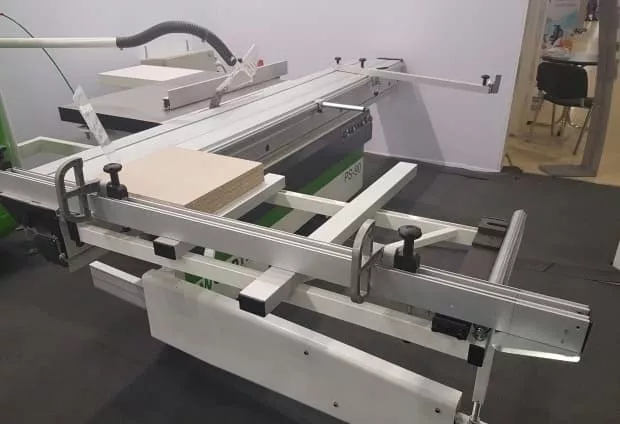

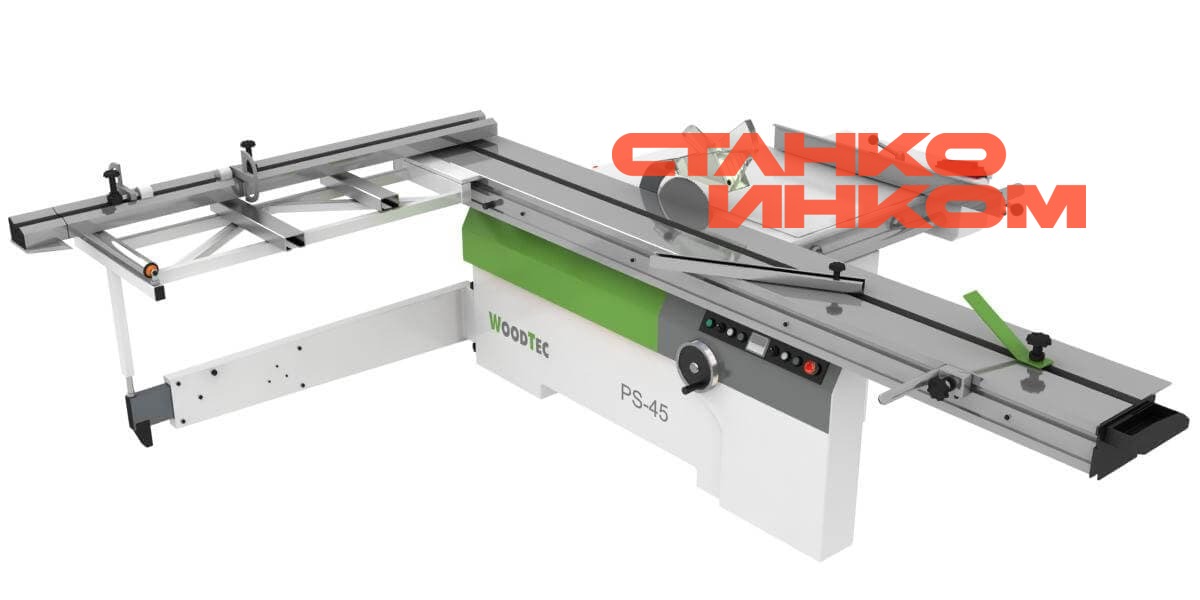

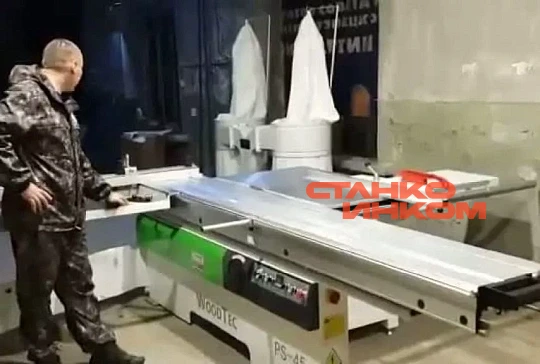

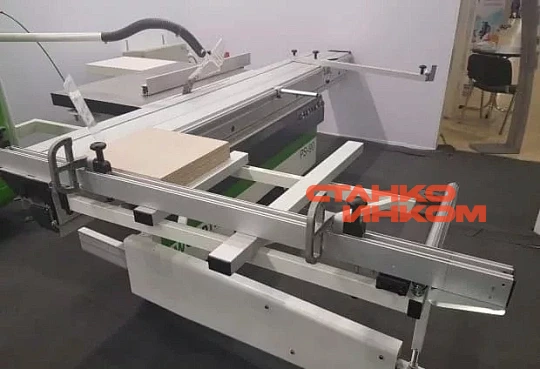

WoodTec PS 45 Форматно-раскроечный станок
НАЗНАЧЕНИЕ:
Форматно-раскроечный станок WoodTec PS 45 представляет собой высоконадежное деревообрабатывающее оборудование, активно применяемое в современной промышленности на предприятиях и в цехах, занятых выпуском корпусной мебели, столярных и строительных материалов и других изделий. Конструкция данной модели отличается широкими функциональными возможностями, высоким качеством и точностью выполнения операций, большим запасом прочности, позволяющим производить обработку заготовок различных габаритов и масс в течение длительного периода, а также удобством и безопасностью настройки, управления и технического обслуживания.
Форматно-раскроечный станок WoodTec PS 45 используется для высококачественного распила вдоль, поперёк и под заданным углом деталей и заготовок, произведенных из цельной древесины хвойных и лиственных пород, плитных и листовых материалов на ее основе (щитов, МДФ, ДВП, ДСтП и др.). Конструкция станка позволяет на самом высоком уровне производить раскрой ламинированных и облицованных заготовок, а также производить обработку ене только единичных деталей, но и заготовок, объединенных в пакет.
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
СХЕМА ОБРАБОТКИ:
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Способ крепления каретки
Широкие базовые поверхности станины, обработанные за один установ на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.
Пильный узел
Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.
Роликовая каретка
Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.
Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
Параллельный упор с механизмом точной настройки
Механизм микрометрической настройки значительно упрощает установку параллельного упора. Регулировочный винт обеспечивает юстировку размера с точностью до миллиметра.
Электрорегулировка вылета пил
Подъем и опускание основной и подрезной пилы осуществляется непосредственно с пульта управления станком при помощи электромоторов, это обеспечивает оператору удобство работы и сокращает время настройки станка.
Система смазки
Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем\опускание пильных агрегатов.
Конструкция форматного стола
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.
Упор для косых резов
В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.
Пульт управления
Практичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка.
