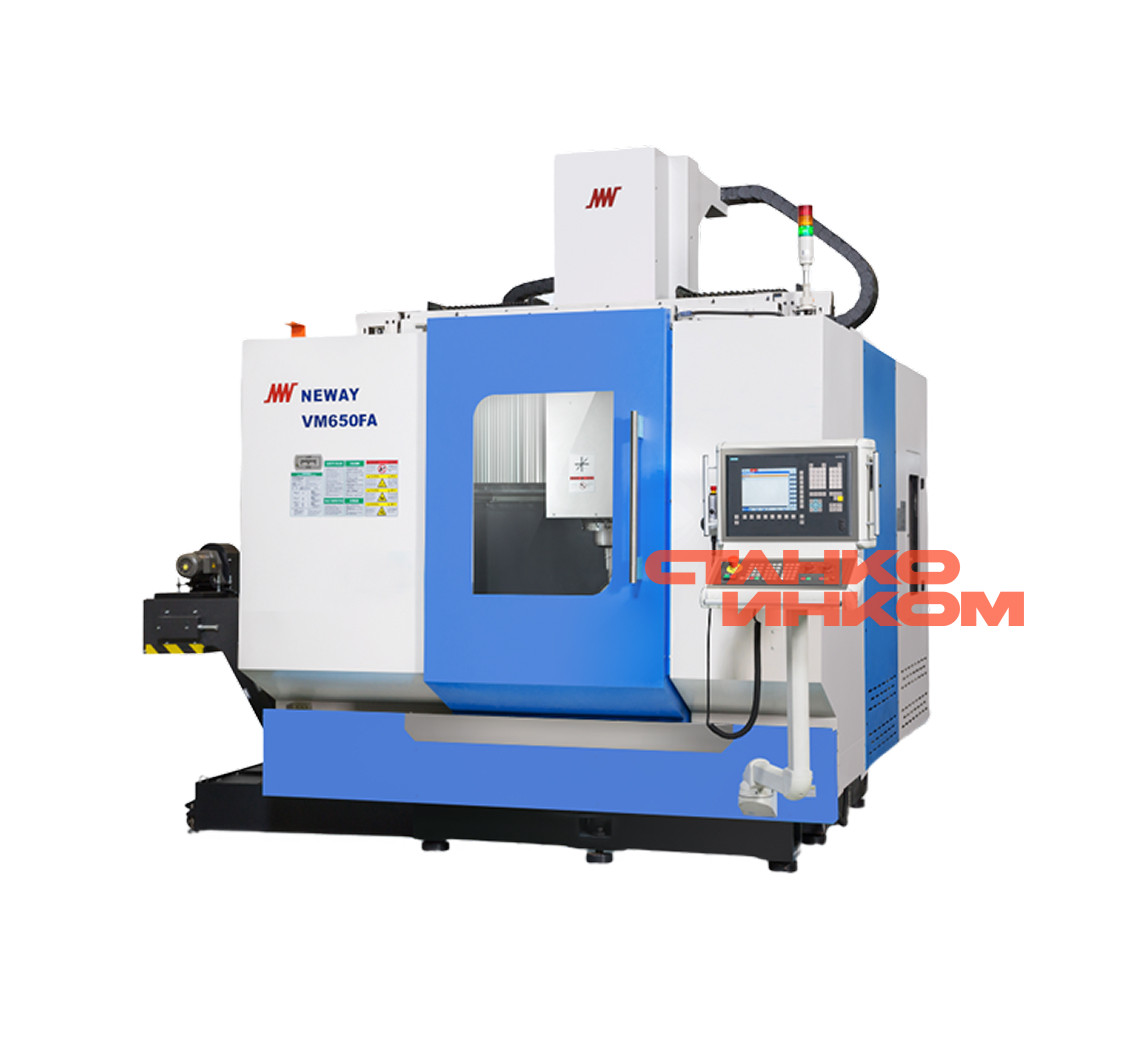

Портальный станок: что это и почему это основа современного производства

Если кратко отвечать на вопрос "портальный станок что это", то это высокотехнологичный обрабатывающий центр, у которого несущая конструкция выполнена в виде портала — мощной П-образной рамы, перемещающейся над неподвижным рабочим столом. Эта архитектура принципиально отличает его от консольных или настольных моделей и обеспечивает уникальные возможности. В современной промышленности, будь то металлообработка или деревообработка, такие станки являются незаменимым решением для задач, где критичны большие рабочие поля, высокая жесткость и минимальная погрешность. Они позволяют обрабатывать габаритные детали для авиастроения, судостроения, энергетического машиностроения и производства мебели, демонстрируя феноменальную точность. Компания "Станкоинком", поставляя такое оборудование на российский рынок, видит, как внедрение портальных решений кардинально меняет производственные цепочки наших клиентов, сокращая время изготовления сложных компонентов с недель до дней.

Станки с ЧПУ: основа современных портальных решений

Сердцем любого современного портального станка является система числового программного управления (ЧПУ). Именно ЧПУ трансформирует мощную механическую конструкцию в интеллектуальный и гибкий производственный инструмент. Если раньше обработка крупных деталей требовала работы высококвалифицированного оператора на громоздком оборудовании, то сегодня программируемый блок управления выполняет сложнейшие траектории движения инструмента с микронной точностью, которую человек физически не может обеспечить. Эволюция от ручного управления к автоматическому, а затем и к полноценному ЧПУ, стала ключевым драйвером промышленных революций. Наши инженеры в "Станкоинком" отмечают, что именно внедрение продвинутых ЧПУ-контроллеров позволило раскрыть весь потенциал портальной схемы.

Ключевые преимущества станков с ЧПУ, которые напрямую определяют эффективность портальных моделей, включают:

• Абсолютную повторяемость: программа гарантирует, что тысячная деталь будет идентична первой, что жизненно важно для серийного и массового производства.
• Сложность геометрии: возможность выполнять 5-осевую обработку позволяет создавать детали с пространственными поверхностями, которые невозможно получить на универсальных станках.
• Минимизацию человеческого фактора: снижается количество брака из-за ошибок оператора, а также эргономическая нагрузка на персонал.
• Гибкость переналадки: переход на производство новой детали часто требует лишь загрузки новой управляющей программы и смены оснастки, а не длительной перенастройки механики.

Для портального станка с ЧПУ эти преимущества умножаются. Например, при фрезеровании крупной матрицы для пресс-формы, где важна не только точность контура, но и чистота поверхности по всей площади, только ЧПУ может обеспечить оптимальные скоростные режимы и траекторию. Мы подбираем оборудование с учетом этого, предлагая заказчикам контроллеры, оптимальные для их конкретных задач — будь то сложное 3D-фрезерование или высокоскоростная раскройка листового материала.

Портальные станки в металлообработке: методы и инновации

В контексте металлообработки портальный станок — это, прежде всего, решение для задач большого формата и высокой сложности. Его основная сфера применения включает фрезерную обработку массивных заготовок, расточку отверстий с точным позиционированием, сверление глубоких отверстий в конструкционных сплавах, а также плазменную или газовую резку металлического листа. Жесткость портальной конструкции гасит вибрации при съеме значительной стружки с твердых сталей, титана или алюминиевых сплавов, что напрямую влияет на качество поверхности и стойкость инструмента. В России, с ее развитым сектором тяжелого машиностроения и оборонной промышленности, спрос на такие возможности особенно высок.

Инновации в этой области, которые мы отслеживаем и внедряем вместе с нашими партнерами-производителями, фокусируются на нескольких аспектах:

• Повышение динамической жесткости и демпфирования: использование композитных материалов в конструкциях порталов и интеллектуальных систем компенсации колебаний.
• Интеграция аддитивных технологий: современные многофункциональные комплексы могут совмещать субтрактивную обработку (фрезерование) с аддитивной (наплавка, 3D-печать металлом) в одной рабочей зоне.
• "Умное" управление процессом: встроенные системы мониторинга вибрации, температуры и износа инструмента в режиме реального времени, предотвращающие брак.
• Энергоэффективность: применение серводвигателей с рекуперацией энергии и оптимизированных алгоритмов движения для снижения эксплуатационных затрат.

На практике это выглядит так: один из наших клиентов в сфере энергетического машиностроения использует пятикоординатный портальный фрезерный станок для изготовления корпусов гидротурбин. Раньше эта операция требовала использования нескольких единиц оборудования и множества переустановок, что вело к накоплению погрешностей. Теперь все операции — от чернового снятия припуска до чистовой обработки ответственных поверхностей и нанесения сложной разметки — выполняются за одну установку детали. Это не только ускорило процесс в 3 раза, но и резко повысило общую точность изделия.

Портальные станки в деревообработке: специфика и тренды

В деревообработке портальный станок раскрывается с другой стороны. Здесь на первый план выходит не столько сопротивление материала, сколько скорость, чистота реза и возможность обработки крупногабаритных щитов или бруса. Типичные задачи — высокоскоростной раскрой плитных материалов (ДСП, МДФ, фанера), фигурная обработка кромок, 3D-фрезерование объемных изделий (декоративные панели, элементы интерьера, художественные панно) и гравировка. Специфика работы с деревом, композитами и пластиками предъявляет особые требования к шпинделю — часто требуется высокая частота вращения для чистого реза без сколов, а также эффективная система удаления стружки и пыли.

Современные тренды в деревообработке тесно связаны с автоматизацией и персонализацией. Портальный станок с ЧПУ становится ядром автоматизированной линии, куда заготовки подаются конвейером, а после обработки автоматически выгружаются. Это стандарт для мебельных фабрик, выпускающих тиражную продукцию. С другой стороны, растет спрос на штучное, дизайнерское производство — здесь гибкость программирования ЧПУ позволяет экономично изготавливать уникальные изделия малыми сериями. Роль автоматизации в этом контексте — обеспечить переход от одного уникального изделия к другому с минимальными временными затратами.

Сравнивая применение в металло- и деревообработке, стоит выделить ключевую адаптивность портального станка:

• В металлообработке акцент на мощность шпинделя, жесткость и точность позиционирования под высокими нагрузками.
• В деревообработке приоритет смещается на высокие скорости перемещений и вращения шпинделя, а также на оснастку для чистого реза.
• Объединяет их общая архитектура, позволяющая работать с заготовками больших размеров, и принцип ЧПУ-управления, обеспечивающий сложную контурную обработку.

Технические детали портального фрезерного станка

Углубляясь в техническую суть, портальный фрезерный станок это сложный инженерный комплекс. Его конструкция основана на массивной станине, на которой закреплен рабочий стол. По станине на прецизионных направляющих перемещается портал — две вертикальные стойки, соединенные горизонтальной поперечиной (траверсой). На этой траверсе, в свою очередь, движется суппорт с шпинделем. Такая кинематическая схема (XYZ) обеспечивает движение инструмента в трех основных осях. В продвинутых моделях добавляются поворотные оси (A, C) на шпинделе или на столе, что делает станок 5-осевым и позволяет обрабатывать деталь с пяти сторон без переустановки.

Рабочие параметры такого оборудования впечатляют: размеры стола могут достигать десятков метров в длину при ширине в несколько метров, что позволяет обрабатывать целые крылья самолетов или борта вагонов. Скорости быстрых перемещений по осям исчисляются десятками метров в минуту, а точность позиционирования — тысячными долями миллиметра. Шпиндель, как главный исполнительный орган, может быть мощностью от 10 до 80 кВт и более, с жидкостным охлаждением для поддержания стабильной температуры при длительной работе. Все эти компоненты объединены системой ЧПУ, которая не просто задает движение, но и управляет всем технологическим процессом: включает охлаждение, контролирует нагрузку, меняет инструмент из автоматического магазина, который может вмещать десятки и сотни фрез.

Ярким примером из нашей практики является поставка портального фрезерного станка для российского предприятия, производящего ветроэнергетические установки. Станок с рабочим полем 4 на 12 метров используется для обработки стальных оснований башен (так называемых фланцев). Ключевой была задача обеспечить безупречную плоскостность и точность расположения сотен отверстий под крепеж по огромному диаметру. Традиционные методы не обеспечивали требуемой точности за разумное время. Портальный станок с высокоточной системой ЧПУ и лазерным измерительным комплексом позволил выполнять эту операцию автоматически, с фиксацией результатов в цифровом паспорте изделия.

Автоматизация в портальных станках: повышение точности и эффективности

Автоматизация в контексте портальных станков — это не только ЧПУ. Это комплекс систем, минимизирующих ручной труд и влияние человеческого фактора на всех этапах. Во-первых, это автоматическая смена инструмента (АСИ). Магазин на 30, 60 или более позиций позволяет программе самостоятельно выбирать нужную фрезу, сверло или расточную головку, что критично для сложных деталей, требующих десятков переходов. Во-вторых, это системы автоматической загрузки и выгрузки заготовок: паллетные системы, портальные роботы-манипуляторы или интегрированные конвейеры. Они обеспечивают работу станка в "светлое время" — когда основные операции идут без участия оператора.

Связь автоматизации с улучшением процессов в металло- и деревообработке очевидна. В металлургии она позволяет организовать безостановочную обработку крупногабаритных деталей в тяжелых условиях. В деревообработке автоматические линии на базе портальных станков делают рентабельным массовое производство стандартизированных изделий, таких как мебельные фасады или строительные балки. Преимущества — не только в росте производительности. Это еще и кардинальное повышение точности, так как исключаются ошибки при ручной установке инструмента или заготовки, и повышение безопасности труда, поскольку персонал меньше контактирует с движущимися частями.

Практические выгоды, которые мы фиксируем у клиентов "Станкоинком" после внедрения автоматизированных портальных решений, конкретны. Это сокращение цикла изготовления детали на 40-60% за счет исключения вспомогательного времени, снижение доли брака с 3-5% до долей процента, а также возможность переходить на работу в несколько смен с минимальным операторским составом. В конечном счете, портальный станок, особенно в его автоматизированном исполнении, перестает быть просто станком. Он становится цифровым производственным модулем, который легко интегрируется в общую систему управления предприятием, получая задания напрямую из CAD/CAM-систем и отчитываясь о выполнении в реальном времени. Это и есть тот самый переход к Индустрии 4.0, который мы наблюдаем на передовых российских производствах.
