Появление ленточнопильного станка в цехе или мастерской сразу меняет подход к раскрою — будь то пруток, швеллер, двутавр или труба. Однако малая толика операторов действительно представляет, что скрыто за кожухами и как именно организована работа этого оборудования. А между тем понимание устройства ленточнопильного станка по металлу — это не дань любопытству, а прямой путь к точному резу, долгой службе пильной ленты и безопасности. Разберем конструкцию без воды, с акцентом на те детали, которые определяют качество реза каждый день.

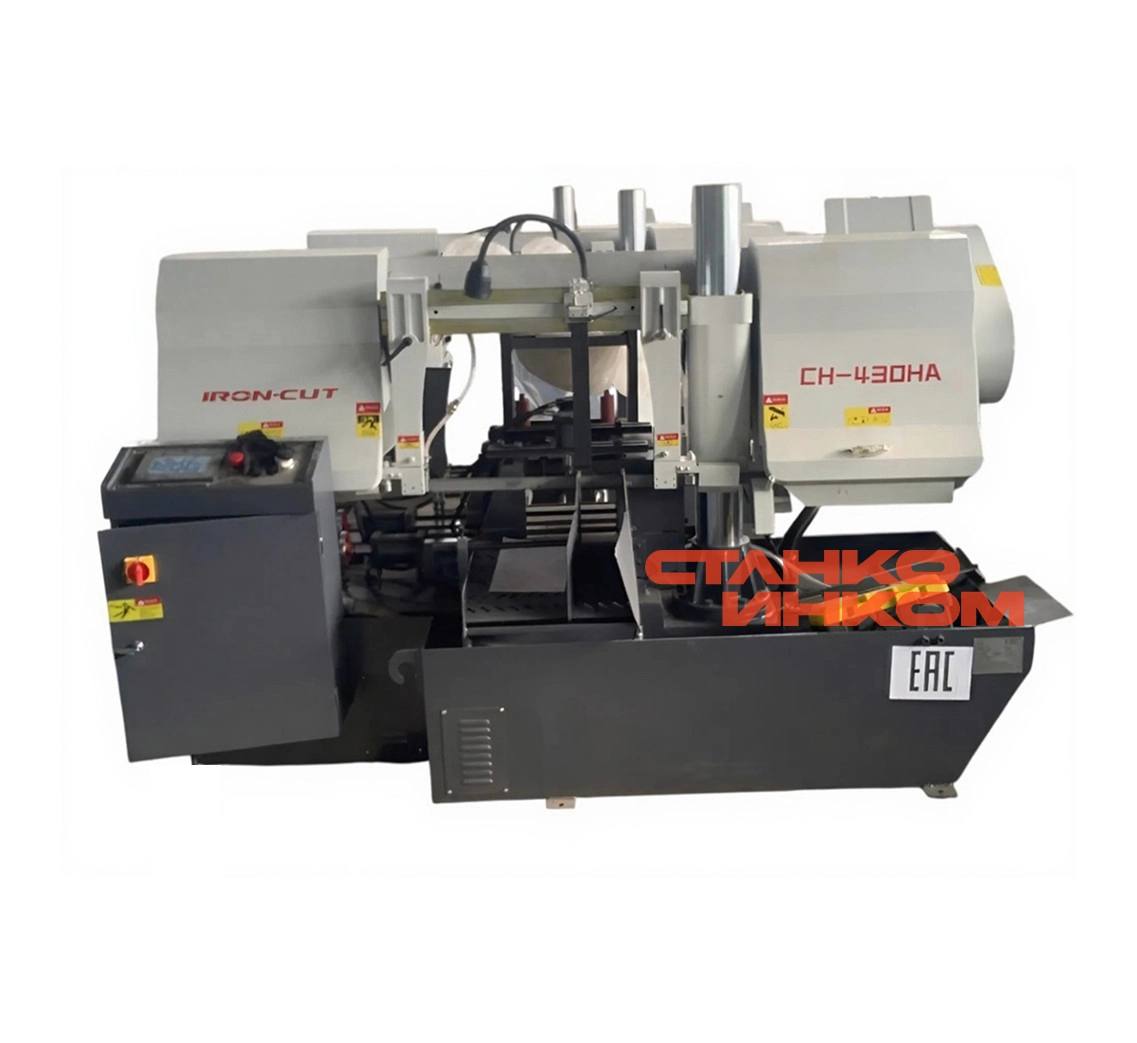

Ленточнопильный станок — это отрезное оборудование, в котором режущим инструментом служит замкнутая в кольцо гибкая лента с зубьями, натянутая между двумя или более шкивами. Главное назначение — прямолинейный, угловой и фигурный раскрой заготовок. В отличие от дисковой пилы или ножовочного станка, здесь именно лента формирует непрерывный рез малой ширины. Заводы, ремонтные базы и небольшие производственные участки используют эти станки для работы с черным и цветным прокатом, нержавейкой, а также с древесиной и пластиком.
Понять устройство ленточнопильного станка проще, если представить его как совокупность функциональных блоков, каждый из которых решает узкую задачу. Перечислим эти узлы без углубления в детали — дальше мы разберем их пристально:
Каждый из этих элементов прямо влияет на ключевые эксплуатационные параметры: точность, производительность и ресурс самого станка. Когда осознаешь их роль, многие настройки перестают быть магией.
Принцип действия ленточнопильного станка строится на замкнутом цикле высокоскоростного резания тонкой гибкой лентой. Заготовка жестко фиксируется, а пильная лента, вращаясь на шкивах, проходит сквозь материал, снимая стружку. Ведущий шкив, соединенный с двигателем через редуктор или ременную передачу, разгоняет полотно. Ведомый шкив свободно вращается и одновременно служит опорой для натяжения: смещая его по салазкам, оператор задает усилие, которое удерживает ленту. Достаточное натяжение критически важно — слабо натянутое полотно отклоняется от вертикали и быстро получает усталостные трещины.
Рабочий цикл резки выглядит так: поворотная или прямая тиска зажимают заготовку, после запуска привода лента разгоняется до заданной скорости. В автоматических станках гидроцилиндр или шаговый двигатель начинает опускать пильную раму, а при ручной подаче оператор сам контролирует давление. Зубья последовательно вгрызаются в материал. Здесь вступает в силу режущая кинематика: каждый зуб испытывает знакопеременные нагрузки, при этом общая площадь контакта ленты с заготовкой невелика, что снижает трение и отвод тепла в тело детали. Именно поэтому режим резания — совокупность скорости ленты, усилия подачи и шага зуба — прямо определяет, будет ли рез чистым, а полотно целым.
При работе с мягкими сталями и цветными металлами стараются держать высокую скорость ленты и среднюю подачу, чтобы зуб не «зализывал» материал. Твердые и нержавеющие стали режут на пониженных скоростях с увеличенным давлением, иначе лезвие скользит, не врезаясь, и моментально тупится. Дерево и пластики прощают широкий диапазон, но требуют крупного зуба и скоростных режимов. Трение здесь борется с охлаждением: без СОЖ или минимальной смазки зона резания перегревается, стружка приваривается к зубу, а лента теряет разводку. Понимание этих взаимосвязей позволяет настроить станок так, что он будет справляться даже с капризными материалами вроде титанового прутка или тонкостенной трубы.
Для грамотной эксплуатации и своевременного обслуживания необходимо отчетливо понимать, что конкретно делает тот или иной конструктивный элемент, как он изнашивается и как его состояние сказывается на финальном результате. Ленточнопильный станок — не черный ящик, и ниже мы пройдем по его архитектуре с точки зрения старшего технолога.
Станина ленточнопильного станка традиционно бывает литой чугунной или сварной из листового проката. Чугун отлично гасит вибрации, обладает природной стабильностью размеров и не резонирует в широком диапазоне частот. Сварная станина дешевле в производстве, но требует качественной термообработки после сварки для снятия внутренних напряжений, иначе со временем геометрия может поплыть. Габаритная, утяжеленная станина напрямую влияет на виброустойчивость: чем массивнее остов, тем меньше пильная рама передает колебания на ленту. Амортизационные прокладки между станиной и опорой дополнительно гасят микротолчки от прохождения зубьев через материал.
На станину крепятся направляющие колонны или шарнир пильной рамы, тиски, поворотный стол. От жесткости этого основания зависит, насколько ровной останется линия реза при максимальном диаметре заготовки и полной длине консольной рамы. Перекос в несколько сотых миллиметра на станине оборачивается миллиметровым уводом полотна на длине реза.
Пильную ленту заслуженно называют сердцем станка. Это тонкая стальная полоса с насеченными или впаянными зубьями. По материалу изготовления различают три основных типа: углеродистая сталь для обычных работ, биметаллическое полотно (пружинная сталь-основа с быстрорежущей кромкой HSS) и твердосплавное — с пластинами карбида вольфрама на вершинах зубьев. Биметалл сегодня занимает львиную долю рынка металлообработки, обеспечивая баланс между износостойкостью и эластичностью.
Геометрия зуба — это глубокая тема. Шаг зуба (TPI, teeth per inch) выбирают, исходя из толщины стенки заготовки: в резе должно находиться минимум три зуба, иначе рез получается рваным, а лента испытывает ударные нагрузки. Переменный шаг помогает бороться с резонансными вибрациями. Форма зуба бывает стандартной, с положительным или нулевым передним углом. Агрессивный положительный угол хорош для мягких сталей и цветнины, тогда как нулевой или слегка отрицательный — для нержавейки и жаропрочных сплавов. Разводка — отгиб вершин зубьев в стороны от тела ленты — формирует ширину пропила чуть больше толщины полотна, предотвращая зажим. Волновая и трапециевидная разводки применяются на тонкостенных профилях и трубах, где клин трения особенно опасен.
Срок службы ленты — категория не абсолютная, а зависящая от режима резания. При оптимальной скорости, корректном натяжении и подаче СОЖ биметаллическая лента режет десятки квадратных метров проката, тогда как при перегрузке или плохом натяжении она может умереть на второй заготовке. Здесь нужна насмотренность: опытный оператор по цвету стружки и звуку работы сразу слышит, когда лента «просит» замены или хотя бы снижения подачи.
Шкивы — два больших колеса, на которых и вращается пильная лента. Ведущий шкив обычно жестко закреплен на валу редуктора, ведомый — посажен на подшипниковый узел с возможностью осевого перемещения для натяжения. Ключевой параметр — диаметр шкивов: от него зависит минимальный радиус изгиба ленты. Слишком маленькие шкивы вызывают чрезмерные знакопеременные напряжения в полотне, что ведет к усталостным трещинам. Именно поэтому производители станков настоятельно рекомендуют использовать ленты определенной толщины под конкретный диаметр шкива.
Поверхность обода шкивов часто имеет резиновое или полиуретановое покрытие. Оно выполняет две функции: повышает коэффициент трения, предотвращая проскальзывание ленты даже под высокой нагрузкой, и защищает кромку полотна от смятия. Износ покрытия или его механическое повреждение приводят к биениям ленты, а биения — это прямой путь к «волне» на поверхности реза и преждевременному выходу полотна из строя.
Натяжной механизм ленточнопильного станка может быть двух типов: ручной механический, где оператор вращает маховик и контролирует натяжение визуально, и автоматический — с гидравлическим или пневматическим цилиндром, поддерживающим заданное усилие. В продвинутых станках система управления постоянно мониторит нагрузку на двигатель и при необходимости корректирует натяжение, продлевая жизнь ленты.
Почему натяжение так важно? Недостаточное — лента рыскает, сползает со шкивов, дает неплоскостной рез. Избыточное — чрезмерные нагрузки на подшипники, ускоренная усталость полотна в месте сварного шва и риск разрыва. Ориентируются на стрелку прогиба под контрольной нагрузкой, а в современных станках встроенные тензодатчики выводят параметр в килоньютонах прямо на дисплей.
Система направляющих — это то, что напрямую отвечает за прямолинейность реза. Блоки направляющих устанавливаются с двух сторон от зоны резания, максимально близко к заготовке. Внутри каждого блока находятся твердосплавные вставки, ролики или комбинация из того и другого. Боковые ролики или пластины удерживают ленту от отклонения влево-вправо, а задний упорный подшипник воспринимает осевое усилие подачи, не давая ленте выгибаться назад.
Высота направления относительно заготовки — это не теория, а практический навык. Левую направляющую подводят так, чтобы она почти касалась детали. Правую — аналогично. Если между направляющей и заготовкой зазор в несколько сантиметров, полотно на этом участке ведет себя как свободная струна, амплитуда колебаний возрастает, и точность реза падает многократно.
Ручная подача реализована через рычаг или маховик, которым оператор управляет усилием. Тут все держится на чувстве материала и опыте: слишком слабо давишь — зуб не внедряется, слишком сильно — мотор может встать в перегрузку. Автоматические станки используют гидравлический цилиндр с регулятором давления или электромеханический привод подачи. В некоторых агрегатах датчик усилия подачи завязан на контроллер, который в реальном времени меняет скорость опускания рамы, адаптируясь к переменному сечению — скажем, при переходе от полки швеллера к его стенке.
Тиски — это не просто губки. Они бывают ручными, пневматическими и гидравлическими. При раскрое пакетных заготовок или тонкостенных труб именно тиски определяют, не провернется ли деталь в момент входа ленты. Быстродействующие эксцентриковые зажимы экономят время в серийном производстве, но для ответственных резов предпочтительны гидравлические с контролем давления.
Сердце силовой части — асинхронный электродвигатель, все чаще с частотным преобразователем, позволяющим плавно менять скорость ленты без смены шкивов редуктора. Передача вращения на ведущий шкив чаще всего червячная или через зубчатый ремень. Червячный редуктор дает компактность и высокое передаточное число, но греется. В тяжелых режимах реза нужна продуманная система охлаждения масла в редукторе. Двигатели с векторным управлением обеспечивают стабильный момент на низких оборотах, что прямо сказывается на способности станка резать вязкую нержавейку без остановок.
Без отвода тепла и смазки зоны резания высокопроизводительная работа немыслима. Стандартная система подачи СОЖ включает бак с насосом, гибкий шланг и сопло, направленное прямо на вход ленты в материал. Некоторые производители внедряют систему микросмазки — распыление масляного тумана, что сводит расход СОЖ к минимуму при сохранении охлаждающего и смазывающего действия. Качественный подвод эмульсии в зону реза снижает коэффициент трения, вымывает стружку из впадин зуба и не дает налипать металлу на вершину. Без СОЖ биметаллическое полотно на нержавейке может умереть за минуту.
На бюджетных станках стоит простая панель с кнопками «пуск/стоп» и регулятором скорости через вариатор. У продвинутых моделей — сенсорный дисплей, контроллер, позволяющий программировать угол реза, длину отрезаемой заготовки и количество повторений. Датчики проскальзывания ленты, обрыва, перегрузки двигателя, контроль натяжения и уровня СОЖ — все это выводит станочный парк на уровень Индустрии 4.0. Но любая автоматика базируется на тех же механических узлах, что и ручной станок, и понимание их механики остается критичным для наладчика и оператора.
Выбор между ручной подачей и полным автоматом — вопрос не только бюджета, но и производственной философии. Ручной станок конструктивно проще, в нем отсутствуют гидростанция, контроллер подачи и автоматические тиски. Это станок для единичных работ, ремонтных баз, мобильных бригад. Оператор сам управляет скоростью опускания рамы и фиксацией заготовки. Цена ошибки здесь — увод ленты или поломка зуба, но цена самого станка и его обслуживания минимальна. Такие агрегаты незаменимы при резке разношерстного металлолома или заготовок нестандартной формы, где автоматическая программа не рассчитает переменное сечение.
Автоматический ленточнопильный станок — это машина для конвейерного раскроя проката. Гидравлическая или сервоподача с обратной связью гарантирует одинаковое усилие на каждом миллиметре реза, а программируемый упор-дозатор отмеряет заготовки с повторяемостью до десяток. В таких станках ленточное полотно эксплуатируется в оптимальном режиме резания постоянно, без человеческого фактора, поэтому его ресурс зачастую выше. Автоматические тиски зажимают пакет прутков синхронно, а после завершения цикла станок сам открывает их, подает материал и начинает новый рез. Для машиностроительных производств с высокой серийностью — это безальтернативный вариант.
В чем проигрывает автомат? В гибкости. Если нужно отрезать криволинейную заготовку, эксцентриковую поковку или неравнополочный уголок на косой рез, оператор ручного станка справится быстрее и точнее. Кроме того, в условиях гаража или полевого ремонта ручной станок не привязан к мощной электросети 380В и гидравлике, что упрощает развертывание. Поэтому, когда мы говорим об устройстве ленточнопильного станка по металлу, важно держать в уме, что у разных классов машин акценты смещаются: в одном случае главное — жесткость станины и настройка направляющих, в другом — отказоустойчивость контроллера и качество гидравлики подачи. Выбор всегда за конкретной задачей и ожидаемой загрузкой.
