Фрезерные станки с ЧПУ выполняют резьбу по дереву в 3D при производстве элементов декора и интерьера, рекламной продукции, сувениров. Раскраивают криволинейные детали мебели и фасадов из натуральной древесины, выполняют рельефные работы (гравировка). Кроме дерева, обработке поддаются акрил, фанера, МДФ, гипс, мягкие металлические сплавы.
Классификация фрезеров с ЧПУ
Бытовые фрезеры с числовым управлением выполняют гравировку достаточно медленно, оснащаются слабыми электромоторами. При этом они небольшого размера, легкие. Созданы специально для обработки дерева в домашних мастерских. Станок размещается на столе или верстаке и предназначен для выполнения небольших деталей. Эксплуатировать его может начинающий мастер в качестве учебного пособия или для изготовления небольших единичных заказов. Фрезерное оборудование с ЧПУ различается по технологическим возможностям: скорости обработки и величине заготовок.
Промышленные фрезеры с числовым управлением рассчитаны на долгую работу под контролем автоматики. На них устанавливают мощные электродвигатели, прочные механические узлы и обязательно увеличенную поверхность резки. Оборудование используется при производственных процессах, требующих высокой скорости обработки и максимальной точности, например, при раскрое крупных листов МДФ, ДСП.

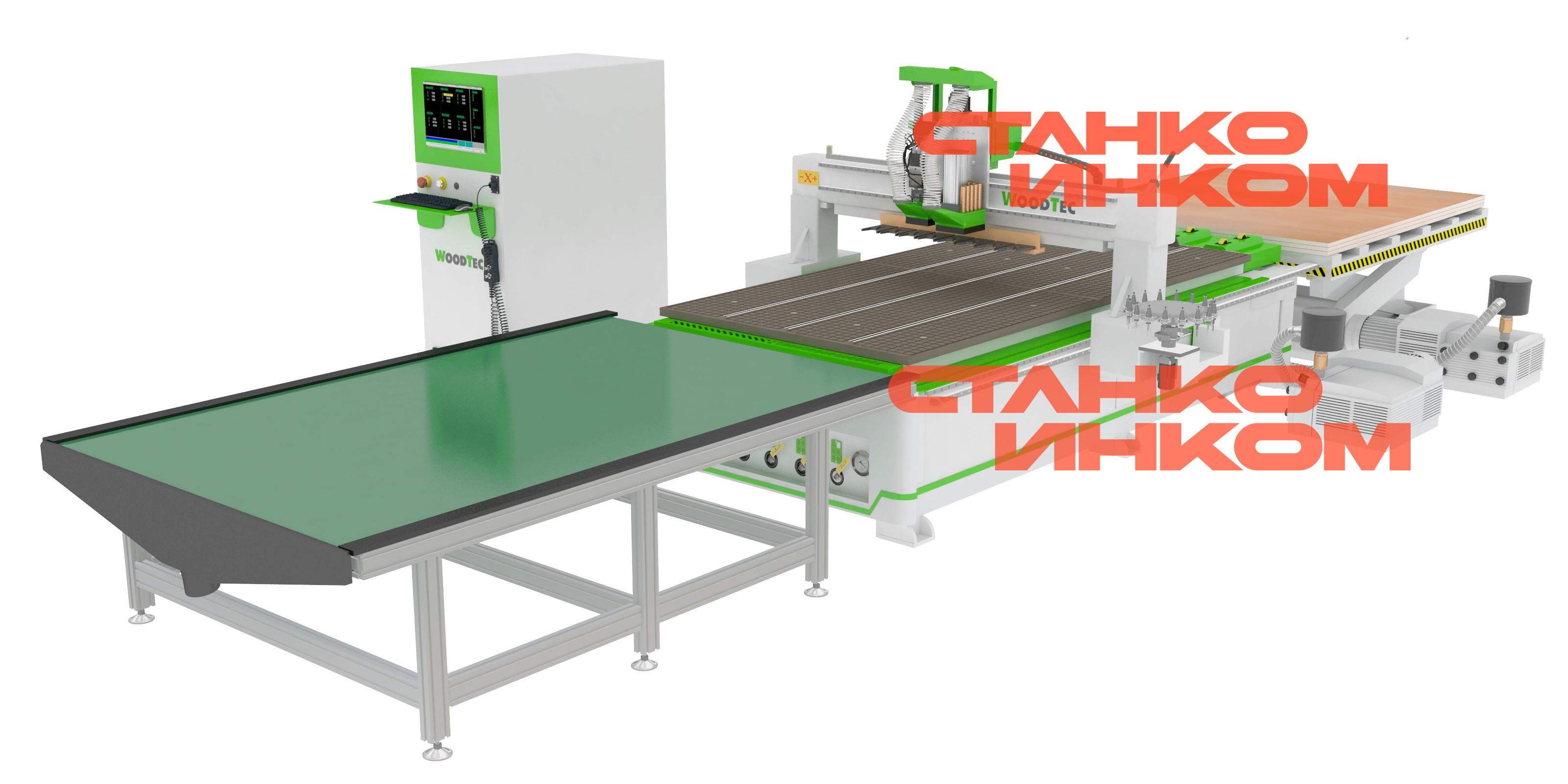

Промышленные фрезерные линии работают в полностью автоматическом режиме. Станок самостоятельно заменяет заготовки и фрезы, обрабатывает детали с пяти сторон. Автоматическая замена резаков производится Системой автоматической смены инструмента, которая бывает рядной или карусельной. Линии оснащаются самыми качественными механизмами и сложными программами.
В зависимости от расположения фрезы станки могут быть:
- вертикально-фрезерными;
- горизонтально-фрезерными.
Устройство и комплектация фрезеров с ЧПУ

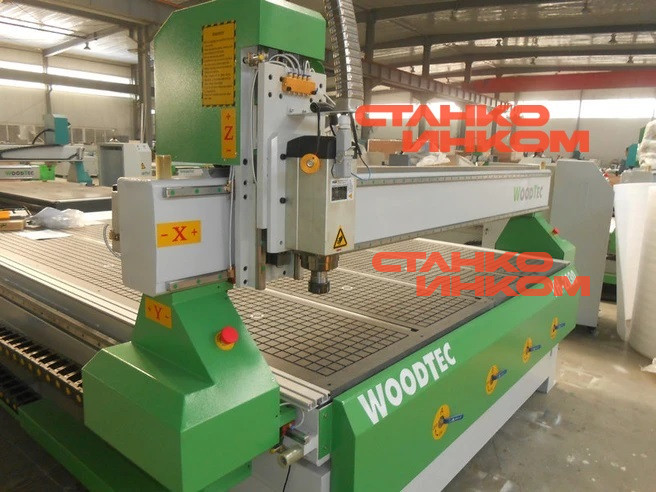

Принцип работы фрезеров с ЧПУ основан на системе позиционирования по координатам трех осей: X, Y, Z. Все передвижения каретки с резаком производятся под руководством ЧПУ по осям. Как правило, система реализуется таким образом:
- Y-ось — вдоль плоскости рабочего стола;
- X-ось — поперек плоскости рабочего стола;
- Z-ось — в вертикальной плоскости.
Система позиционирования по каждой оси состоит из:
- электромотора;
- системы приводов;
- опорно-направляющих устройств.
Устанавливаются направляющие следующим образом:
- по Х-оси для движения портала с двух концов стола;
- по Y-оси на портале для передвижения каретки с фрезой;
- по Z-оси на каретке для передвижения самой фрезы.
Кроме перечисленных деталей в конструкции присутствуют:
- суппортное устройство;
- валовый механизм;
- рабочий стол;
- станина;
- набор режущих инструментов (ножи, фрезы);
- струбцины для крепления деталей.
