RWN разводной станок для ленточных пил

Разводной станок предназначен для очень быстрой разводки зубьев ленточных пил. Разводка зубьев происходит после ручного нажатия рычага- на себя. Осуществляя противоположное движение, мы переставляем пилу на очередные зубья.

В зависимости от вида пилы мы устанавливаем способ и величину разводки, например, в пилах типаW-M с удлиненной пазухой мы раздвигаем два зуба, а третий обходим, оставляя прямым. В этом цикле одновременно разводятся два зуба, а лента переставляется на очередные три.

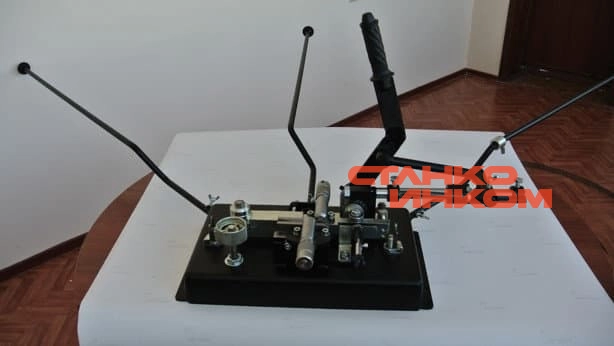

Разводной станок можно установить на столе или на специальном постаменте.

Разводной станок имеет три трубные опоры, которых достаточно, чтобы установить пилу длиной до 5 м и шириной 50 мм.

Принцип действия разводного станка

Разводка зубьев происходит путем осуществления движения рычагом(1), что приводит к вращению кулачка (10) и прижатию щеки (30) к неподвижной щеке (19), благодаря чему пила зажимается. Зубья пилы, торчащие над ще, разводятся в противоположные стороны пуансонами(22). Движение рычага в направлении от себя переставляет пилу на следующие зубья. Шаг ползуна(3) и толкателя (7)постоянен, от опорной втулки до момента полного зажатия пилы.

Кронштейны пилы(34)ведут пилу на соответствующей высоте, взависимости от её ширины. Чтобы осуществлять точную разводку, следует производить полные движения рычагом от заднего упора(5) до полного зажатия пилы щекой(30). Пила в момент разводки зубьев должна быть полностью зажата.Ограничитель следует установить при полностью зажатой пиле.

Элементы Регулировки разводки RWN

1. Установка высоты передвижения пилы A и точки разводки B

Пилы с высотой зубьев 6,0-6,5 мм удобно устанавливать так, чтобы пазухи зубьев равнялись с линией краев щек.

Рисунок представляет установку, оптимальную для треугольных пил с удлиненной пазухой, например, W-М. Высотой Н=6-6,5 мм.На пилы для больших пилорам с высотой зубьев более 7 мм устанавливаем соответственно большие величины "А" и "В".

В свою очередь, для пил с мелкими зубьями высотой менее 5 мм устанавливаем величины меньше, чем приведенные на рисунке выше.

Пункт разводки "В" устанавливаем, изменяя длину толкателя (7), ввинчивая или вывинчиваянаконечниктолкателя(8),послечегоследуетзаблокироватьустановку контргайкой М10,плоским гаечным ключом"17''.Палец вращаем всегдана180 градусов, тобы его рабочая кромка напирала на зуб в вертикальной позиции.

Высоту передвижения"А"устанавливается путем ввинчивания или вывинчивания винта регулировки высоты развода(17)так, чтобы зубья пилы оказались на правильной высоте по отношению к пуансонам После установки высоты передвижения пилы направляющие блокируем.

Изменение высоты передвижения пилы всегда приводит к изменению размера разводки, несмотря на то, что размер разводки не пуансонами (24).

2. Установка разводных болтов 12 и 16

Расстояние между центрами "S" пуансонов (22) должно быть равно шагу зубьев "Т" или быть кратным шага зубьев в зависимости от системы разводки.

3. Установка шага пилы

Пила передвигается с помощью наконечника (8) толкателя (7), рабочий ход которого устанавливается с помощью передвижения заднего упора (5). Передвигая ручку на направляющей (6) влево, шаг уменьшаем, вправо- увеличиваем.

Шаг передвижения пилы устанавливаем:

• каждые 2 зуба (на 2 деления)-при разводке право/лево;
• каждые 3 зуба (на 3 деления)-при разводке прямо/право/левоили прямо/ лево/ право;
• каждые 4 зуба (на 4 деления) -для мелкого зубчатого венца.

При шаге зубьев менее 10 мм (с мелкими зубьями) мы рекомендуем устанавливать сдвиг пилы каждые 4 зуба, а расстояние "S"(расстояние между центрами пуансонов) равным четырехкратному размеру шага зуба. При таком раскладе мы разводим пилу в двух кратных проходах после перестановки между последующими проходами на один зуб.

4. Установка величины разводки.

Обрезок пилы вводим между ще, потом их зажимаем рычагом (1). До зажатой пластинки вывинчиваем пуансоны (22). Это делаем в произвольной очередности, вращая пластинку отдельно до каждого болта.

Величину разводки устанавливаем пуансонами (22).Установку осуществляем, разводя последующие зубья и проверяя разводку датчиком. Пила для установки разводкидолжна быть чистой, без задиров, и с относительно маленькой разводкой.

Спорадическая ошибка величины разводки отдельного зуба, которая может произойти, несущественна в процессе резки и не влияет нa качество распила.

Повторяющиеся ошибки разводки,в особенности в одну сторону(отсутствие симметрии), являются сигналом к тому, что следует откорректировать установку.

Последующие корректировки установки развода следует проводить на основании целого ряда повторяющихся ошибок после получения полной уверенности относительно направления корректировки.

Правильно настроенный и эксплуатируемый разводной станок требует регулировки не чаще раза в 6-12 месяцев.

Частой ошибкой при эксплуатации разводного станка является постоянное «горячечное»изменение установок развода, что делает невозможными унификацию разводки и на основании этого осуществление правильной оценки направления корректировки.

5. Системы разводки - способы установки

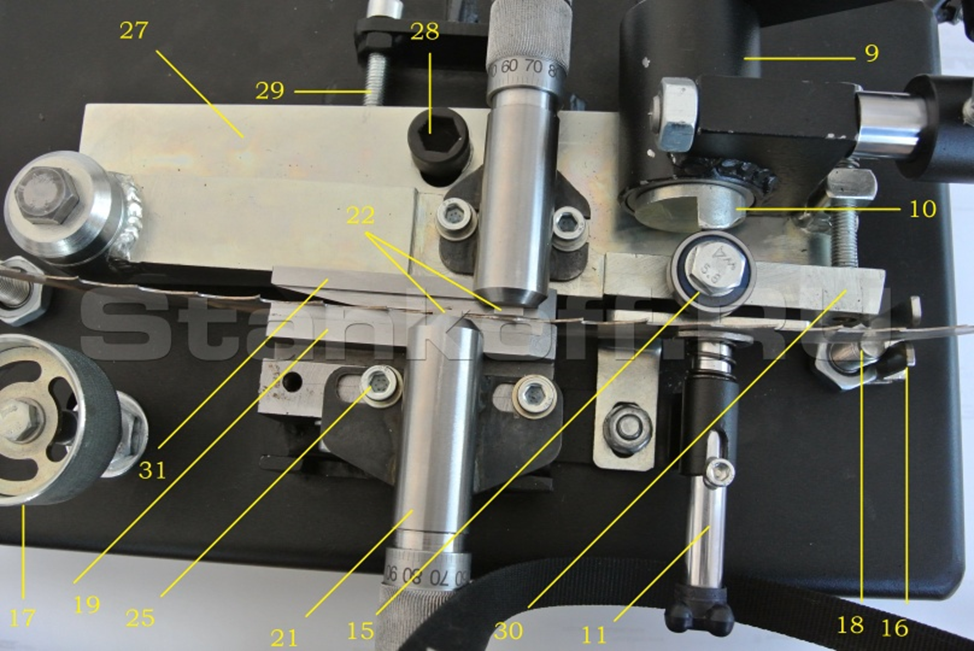

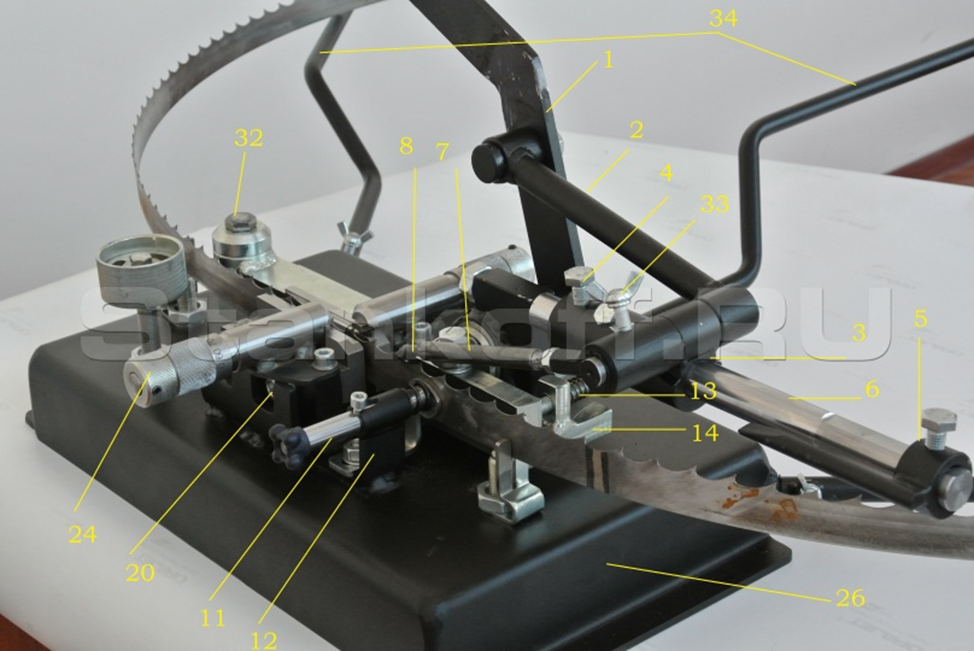

Строение разводного станка RWN
