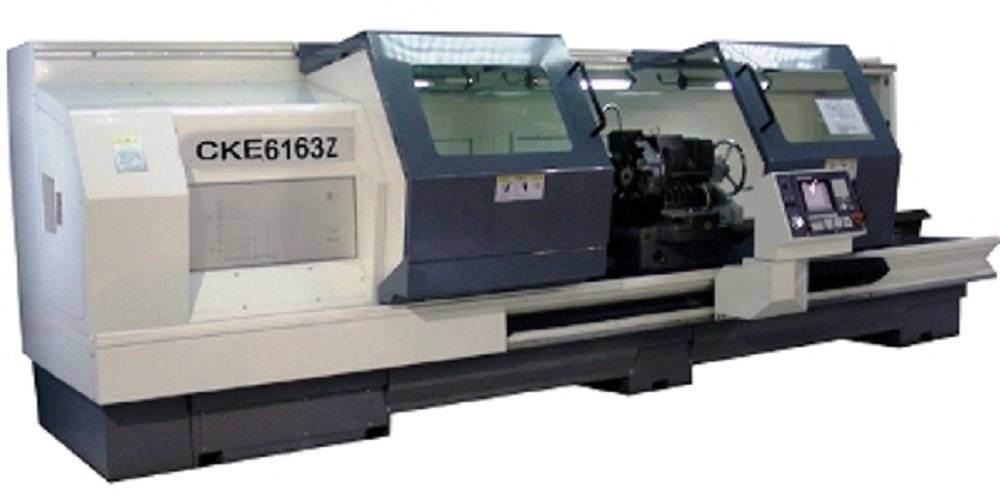

Токарный станок с ЧПУ DMTG CKE6163

Токарные станки с ЧПУ серии CKE предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Токарные станки с ЧПУ серии CKE 6150Z — это знаменитые станки 16А20Ф3, разработанные Советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ» и внедренные на производстве завода DMTG.
• Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
• На станках установлен модернизированный усиленный шпиндель с крутящим моментом 1300 Нм (серия СКЕ6150), что является лучшим показателем в своем классе. V На шпинделе установлены высокоточные подшипники NSK (Япония).
• Закаленные отшлифованные V-образные направляющие, ТВЧ до HRC50. Поверхность перемещающихся узлов (каретки, заднейя бабки) покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и без трения. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
• На шпиндель установлена многоступенчатая коробка скоростей с автоматическим переключением диапазонов. Каждый диапазон имеет бесступенчатое регулирование скорости вращения шпинделя за счет установки частотного преобразователя HIWIN (Тайвань).
• Cтанки оснащены современной промышленной системой ЧПУ и сервоприводами Fanuc (Япония).
• Высокоскоростная модификация станков «L» имеет увеличенные обороты шпинделя до 3000 об / мин за счет установки вариатора. Предназначены для точения сталей и цветных металлов с шероховатостью до Ra–0,63 и точностью по 8-му квалитету.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки с ЧПУ серии CKE нашли широкое применение в машиностроительном производстве, востребованы на всех предприятиях, которые занимаются металлообработкой. В основном используются при мелко- или среднесерийном изготовлении деталей.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станина.

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.

Револьверная головка.

В зависимости от требования заказчика возможна установка 4-х позиционного резцедержателя или 6-ти, 8-ми позиционной револьверной головки.

Ручная задняя бабка.

Приспособление для крепления заготовки (при обработки в центрах) и для крепления инструментов, таких как метчик, плашка при нарезании резьбы, сверл или сверлильного патрона при сверлении отверстий.

Механический 3-х кулачковый патрон.

Патрон применяется для зажатия заготовки в процессе обработки, в зависимости от модели станка 3-х кулачковый патрон поставляется диаметром 160 мм, 200 мм, 250 мм, 320 мм, 400 мм.

Опционально устанавливается гидравлический патрон.

Система ЧПУ FANUC Oi - Mate TD (Япония)

• тип - замкнутый;
• количество осей управления – 2 + шпиндель (2D);
• автоматические циклы резания одновременно по двум координатам;
• учет времени обработки и счетчик деталей;
• программирование деталей и радиуса;
• память на 63 программы, таблица инструментов на 64 позиции.
