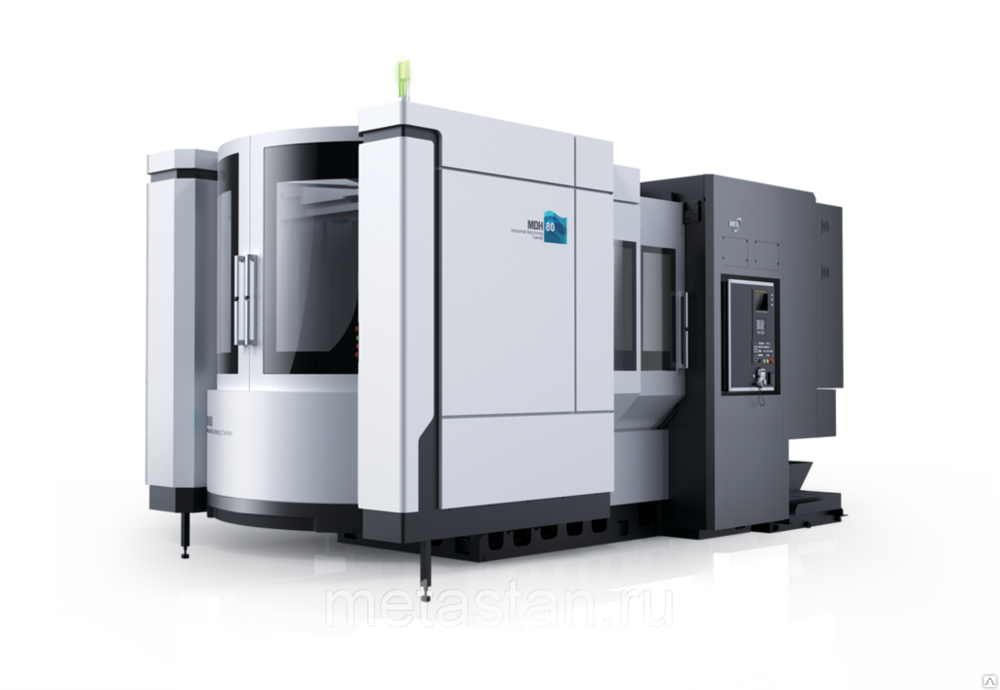

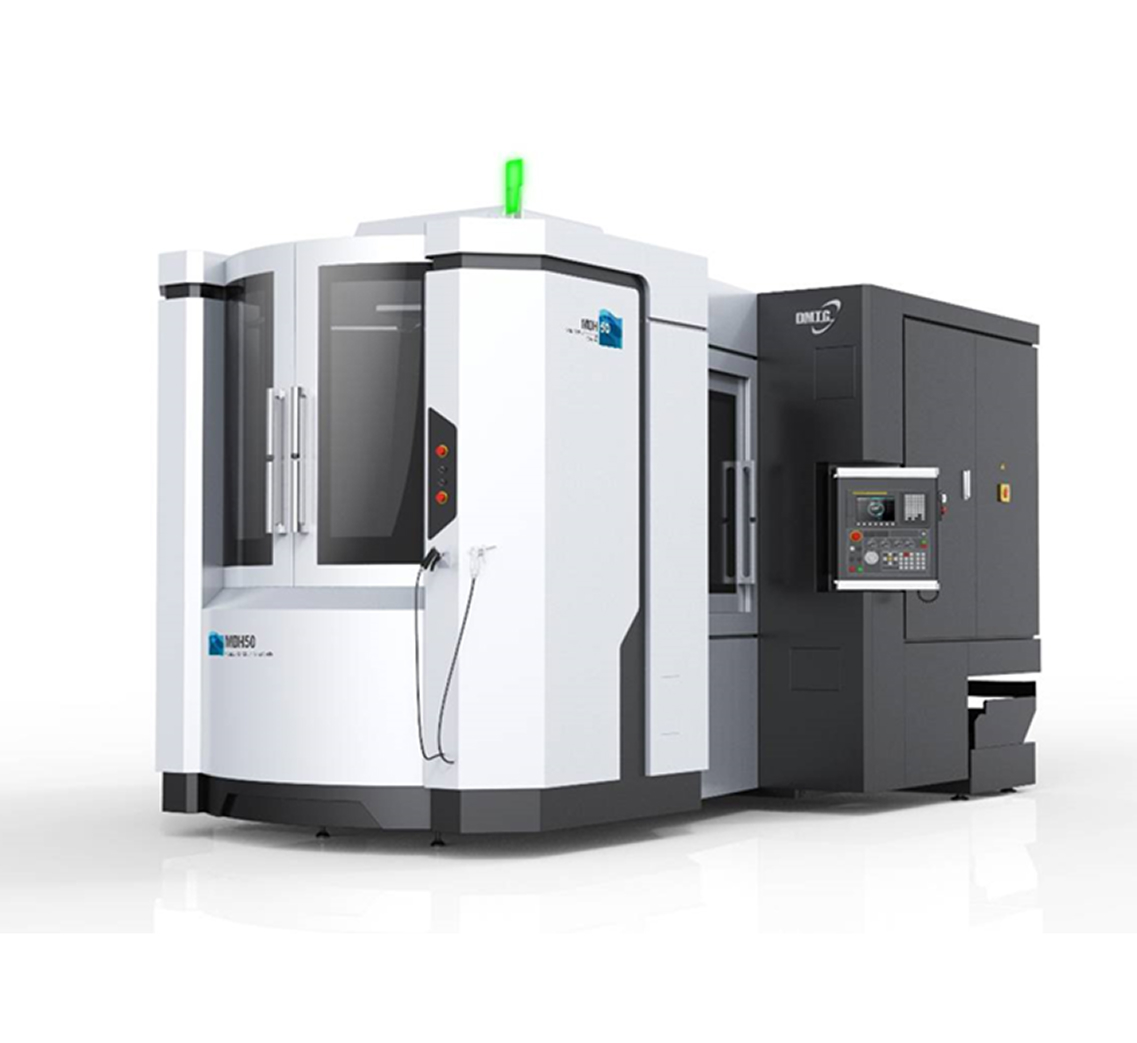

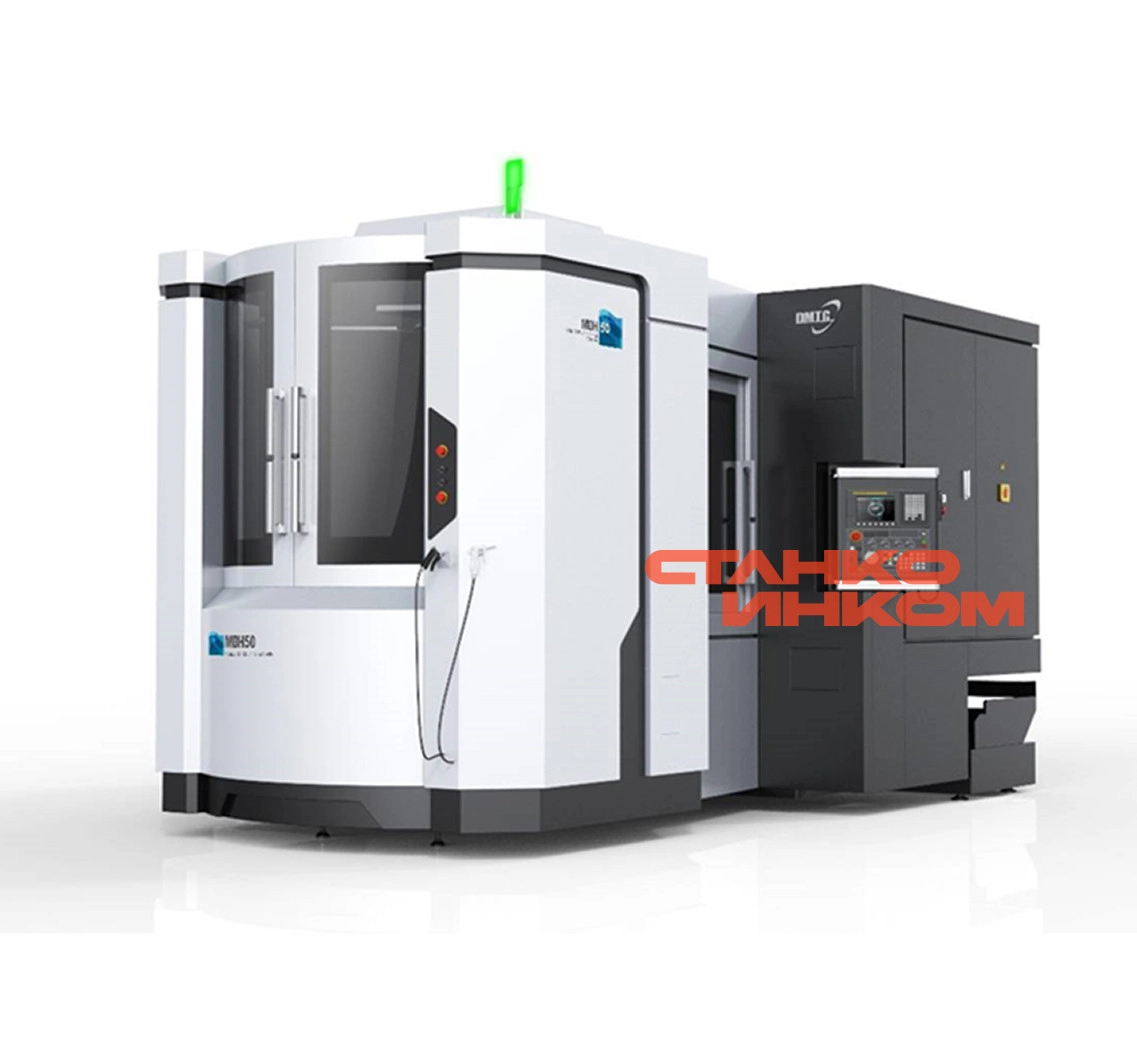

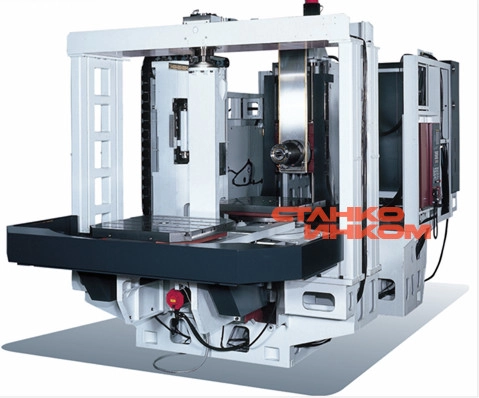

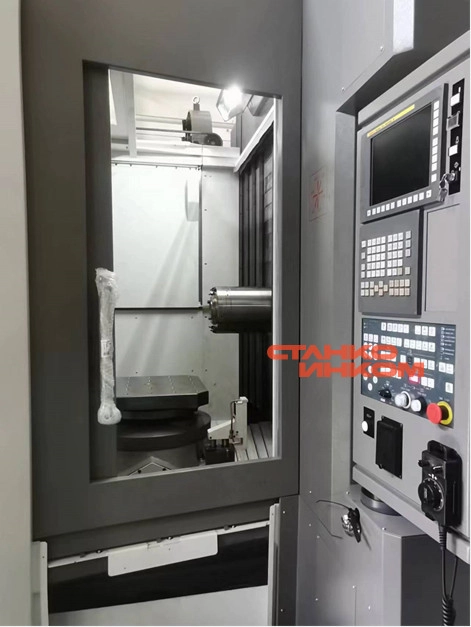

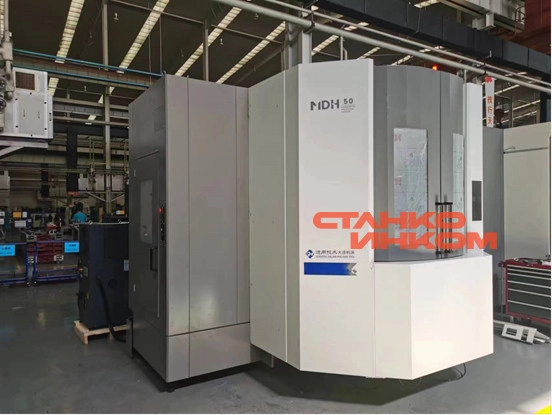

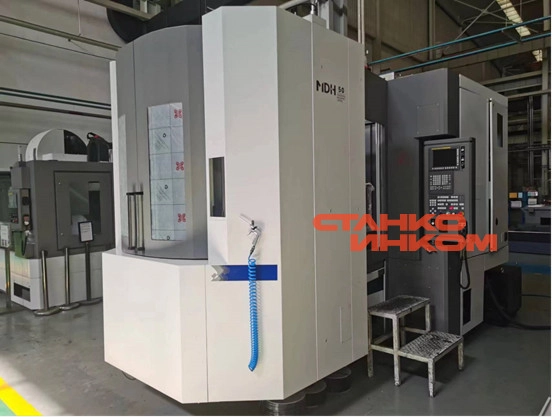

Горизонтальный обрабатывающий центр DMTG MDH

НАЗНАЧЕНИЕ:

Горизонтальные обрабатывающие центра предназначены для фрезерования, сверления и выполнения расточных работ заготовок любых форм и из любых материалов - от чугуна до сплавов цветных металлов, пластмасс и жаропрочных сплавов.

Видео обзор работы оборудования

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Горизонтальные обрабатывающие центры серии MDH производятся совместно со знаменитым производителем обрабатывающих центров — компанией OKK (Япония). Совместное производство было организовано более 10 лет назад. Все технологии и оборудование предоставляли японские специалисты. Ранее центры MDH поставлялись только с разрешения компании ОКК.
• В проектировании горизонтальных обрабатывающих центров заложены новейшие технологии, которые позволяют добиться высокой точности, скорости обработки, жесткости конструкции.
• Система ЧПУ FANUC 31i — самая распространённая в мире система. Является одной из самых стабильных. Она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.
• Шарико-винтовые пары применяются только с внутренним охлаждением маслом. Установлены датчики термостабилизации, благодаря чему достигаются высокие показатели точности.
• На станках применяются японские комплектующие: роликовые направляющие IKO (Япония), гидравлика DAIKIN, шпиндель-мотор ZF (Германия).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Многоцелевые горизонтально-фрезерные обрабатывающие центры серии MDH предназначены для обработки особо сложных корпусных деталей в автономном режиме работы и в составе гибких производственных систем. Применяются во всех отраслях машиностроения: автомобильной промышленности, энергетическом машиностроении, аэрокосмической отрасли, приборостроения и во многих других отраслях.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станина.

Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности.

Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности.

Дополнительная жесткость/твердость достигается заполнением узлов станка виброгасящим материалом.

Направляющие.

По осям X, Y, Z установлены роликовые направляющие IKO (Япония) усиленной конструкции.

Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку.

Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

Система ЧПУ.

Система ЧПУ FANUC 31i – самая распространённая в мире система и является одной из самых стабильны, она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.

Шарико-винтовая пара.

На ШВП по осям X, Y, Z используется новейшая технология внутреннего охлаждения, осуществляется контроль температуры охлаждающего масла, отслеживая самые небольшие колебания температуры. Всё это позволило снизить термическую деформация ШВП во время резки и работы на быстрых скоростях, повысило жёсткость крутящего момента, повысило точность обработки станка, эффективно снизила инерцию рабочего стола при быстром перемещении. Скорость перемещения станка достигает 45м/мин, сокращая время обработки.

Шариковый винт имеет функцию самосмазивания, на него нанесена консистентная смазка, обеспечивающая длительное смазывание.

Инструментальный магазин.

На данном станке используется независимый высокоскоростной инструментальный магазин с синхронной заменой инструмента. Манипулятор станка во время смены инструмента ослабляет главный шпиндель, вытаскивает инструмент и осуществляет его смену с помощью двунаправленного кулачка/эксцентрика, обладает высокой стабильностью смены инструмента и исключительной долговечностью. Инструментальный магазин рассчитан на 40 инструментов. По требованию клиента возможен выбор магазина на 60, 80, 120, 160 инструментов.

Система смены паллет.

На станке используется подъёмная конструкция APC и метод прямого поворота паллет в обе стороны. Весь процесс разворота поворотного стола осуществляется с помощью двух двунаправленных кулачков /эксцентриков, постоянно осуществляющих скоростной поворот (время поворота: 12,5 сек), обладает хорошей стабильностью движения и высокой надёжностью.

Многоканальное подключение APC (8, 10подключений) увеличивающее функциональность, позволяет использовать станок в автоматической производственной линии.

Шпиндель.

Электрошпиндель с макс. скоростью вращения 8000об/мин, Опционально 12000об/мин.

Шпиндель станка обеспечивает требования низкоскоростного и одновременно высокоскоростного резания. Шпиндель оборудован современной технологией термокомпенсации, повышающей точность станка.

Охлаждение шпинделя осуществляется с помощью жидкости, циркулирующей во внешнем кожухе, а также с помощью контроля температуры масла в режиме реального времени, контролируя самые небольшие колебания температуры.

По требованию клиента возможна установка шпинделя с внутренним охлаждением и с приводом через убчатую передачу.

СТАНДАРТНАЯ КОМПЛЕТАЦИЯ:

• Система ЧПУ Fanuc 31 MB
• Система смены паллет
• 2-х ступенчатая коробка скоростей
• ШВП с внутренним охлаждением
• Автоматическая смена инструмента 40 поз.
• 2 шнека для удаления стружки из зоны обработки
• Автоматическая система смазки
• Жесткое нарезание резьбы
• Теплообменник электрошкафа
• Полное ограждение
• Блок для охлаждения жидкости
• RS-232
• Лампа-индикатор состояния
• Лампа освещения
• Инструментальный набор
• Опоры

ОПЦИИ:

• Индексация стола 0,001 °
• Оптические линейки (3оси HEIDENHAIN)
• Увеличение мощности шпинделя до 25/30 кВт
• Изменение размеров Т-образного паза
• Подача СОЖ через шпиндель, 2 Мпа
• Подача СОЖ через шпиндель, 7 Мпа
• Высокоскоростной шпиндель 35-12 000 об./мин.
• Шнековый стружкоуборочный конвейер с тележкой
• Система охлаждения с увеличенным давлением
• Магазин инструмента на 60 позиций
• Магазин инструмента на 80 позиций
• Магазин инструмента на 120 позиций
• Магазин инструмента на 160 позиций
• Система измерения длины инструмента Metrol + G31-G37
• Система измерения заготовки Renishaw
• Система измерения износа инструмента
• Функция контроля стойкости инструмента
• Повторный запуск станка при износе инструмента
• Уловитель масленого тумана (Корея YHB)
• Сепаратор
• Водяной пистолет
• Воздушный пистолет
• Кондиционер электрошкафа
• Автоматическая дверь
• Увеличение объема памяти программ
• СЕ комплектация
• Конус шпинделя САТ
• Редуктор
