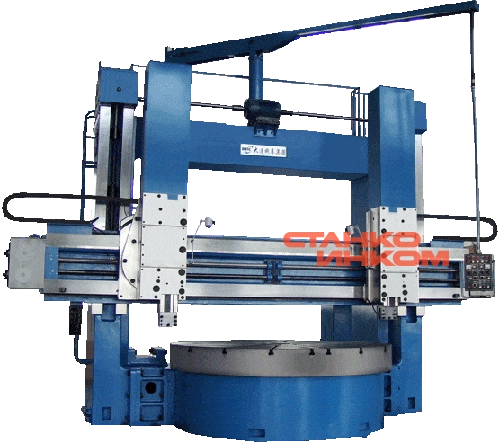

Карусельный станок DMTG C5250

Токарно-карусельный станок C5250 предназначен для обработки тяжелых изделий. Такие станки отличаются вертикальным расположением шпинделя. Данный станок – двустоечный, он имеет два вертикальных и два боковых суппорта (опция).

• черновая (первичная) и чистовая обработка заготовок массой до 25 тонн;


• обработка наружных, внутренних и торцевых поверхностей заготовок в виде тел вращения;


• обтачивание и растачивание цилиндрических и конических поверхностей;

• прорезка канавок и отрезка;

• сверление, зенкерование и развёртывание центральных отверстий и снятие фаски.

На данных станках можно подрезать торцы, обтачивать цилиндрические и конические поверхности, прорезать кольцевые канавки, сверлить, зенковать, развертывать и др. На станке можно выполнять многоинструментальную обработку при одновременном использовании нескольких инструментов, установленных на разных суппортах, что увеличивает производительность станка. На токарно-карусельном станке можно обрабатывать детали, диаметр которых не превышает 25000 мм. Установку и выверку заготовки значительно облегчает горизонтальное расположение плоскости планшайбы.

Некоторые особенности:

1. вертикальное расположение шпинделя;


2. планшайба с независимо перемещаемыми кулач;


3. обработка заготовок относительно большого веса и диаметра;


4. вертикальный и горизонтальный суппорт;


5. основание и стойка станка жестко скреплены между собой;


6. отсутствие электромагнитных муфт в приводе главного движения.

Преимущества станка:

• выпуск больших единичных изделий;


• высокая мощность шпинделя;


• наличие суппортов.

Для обработки торцовых плоскостей используется горизонтальная подача вертикального суппорта, для обработки наружных и внутренних поверхностей – вертикальная подача вертикального суппорта. Для обработки наружных поверхностей различного профиля используется вертикальная подача бокового суппорта, его горизонтальная подача используется для прорезания канавок, снятия фасок и др.

Комплектация:

• Освещение рабочей зоны
• Подвесной пульт управления
• Кулачки планшайбы (4 шт)
• УЦИ и оптические линейки
• Набор инструмента для обслуживания станка
• Документация на русском языке
