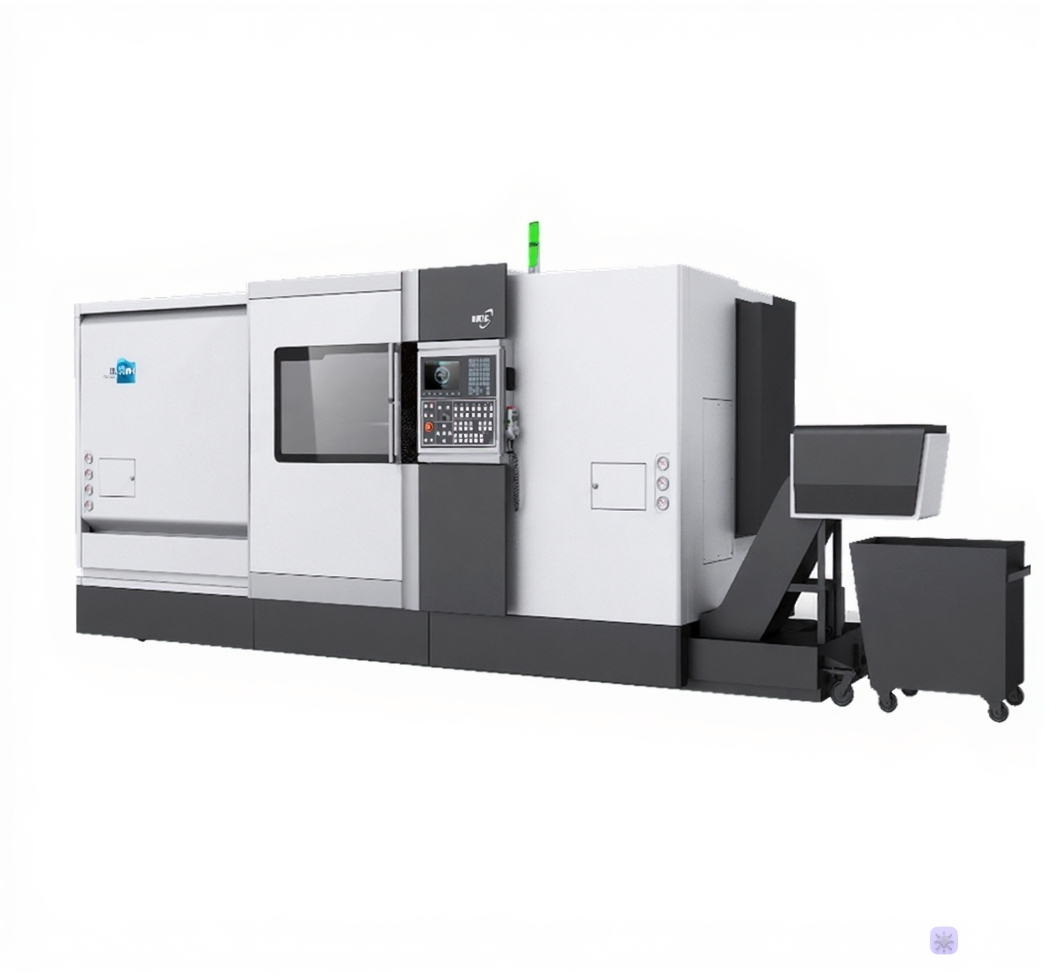

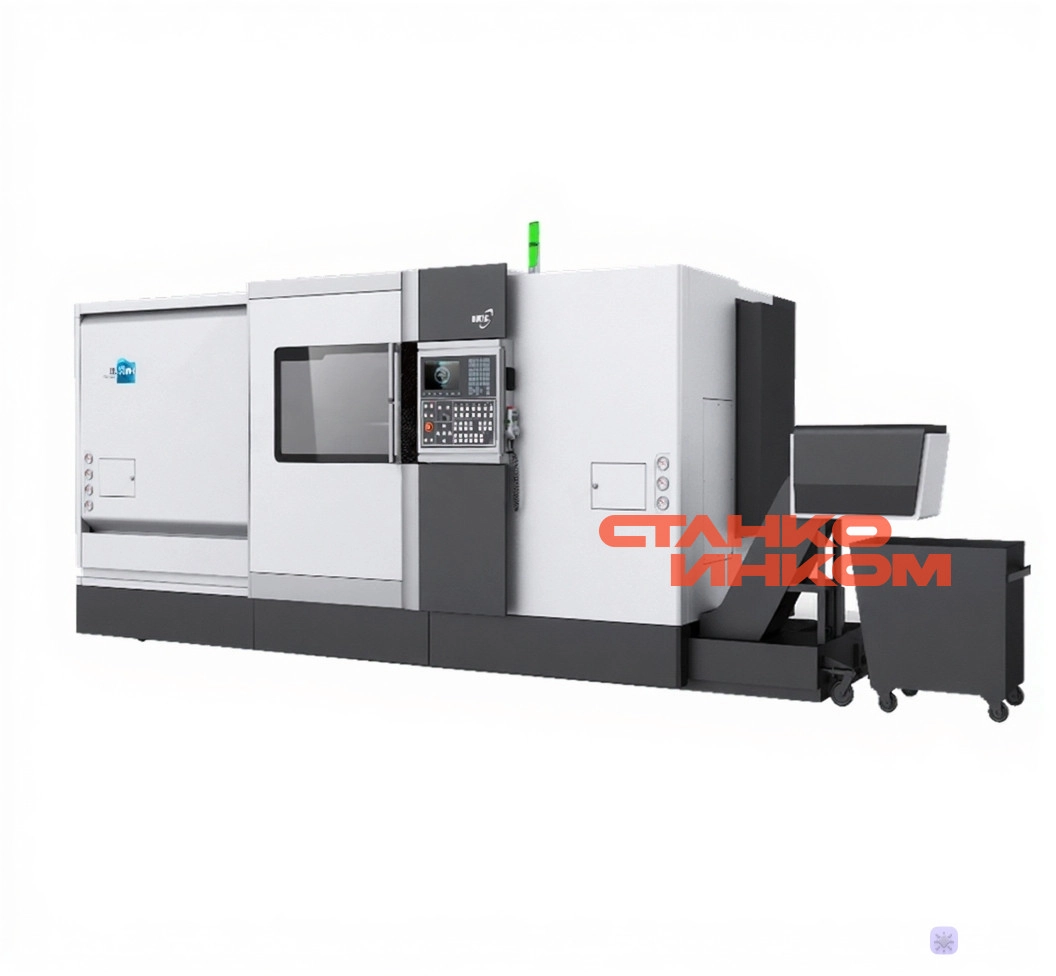

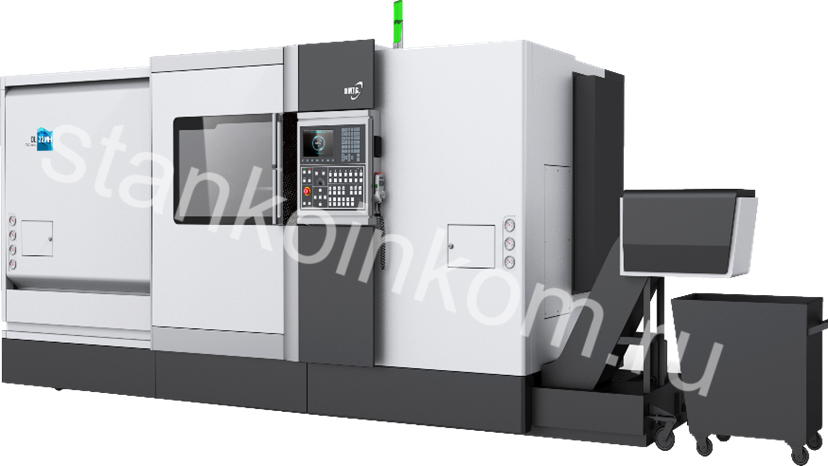

Токарный станок с приводным инструментом DMTG DL-32MH

Токарный станок с ЧПУ модели DL-32MH, произведенный компанией Dalian Machine Tool Group, является трех-осевым токарным обрабатывающим центром. Станок скомпонован на базе станины, которая представляет собой цельнолитую конструкцию повышенной жесткости с наклонными под 45 ° направляющими. Суппорт станка перемещается по линейным направляющим, которые характеризуются низким коэффициентом трениям и высокими динамическими характеристиками. На станке установлена система ЧПУ FANUC (Япония). По требованию заказчика возможна установка другой системы ЧПУ. Станок предназначен для обработки различных деталей в виде тел вращения путем точения, сверления, фрезерования.

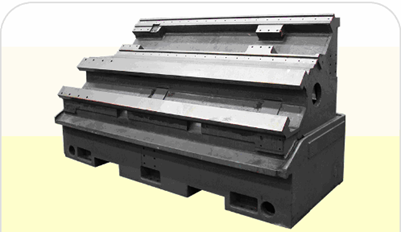

1. Станина.

Станок имеет цельнолитую станину, имеющую устойчивость к вибрация намного превышающую чем конструкции из стали. Наличие литых ребер позволили увеличить жесткость станины и ее сопротивляемость к изгибу и обеспечить стабильность, высокую производительность и точность обработки деталей на станке. Горизонтальные направляющие расположены под углом 45 °. Такая конструкция не только обеспечивает высокую жесткость станины, но и облегчает удаление стружки из зоны обработки. На станину устанавливаются линейные направляющие с высокими динамическими характеристиками.

   2. Передняя бабка.

Шпиндельная коробка станка расположена на левой стороне и крепится на том же основании что и линейные направляющие. В качестве главного двигателя используется двигатель FANUC αP22. Передача движения на шпиндель осуществляется через ременную передачу с передаточным отношением 1: 1.5. Максимальные обороты 4000 об/мин с постоянной мощностью в диапазоне 500-4000 об/мин.

3. Привод продольного перемещения.

Привод продольного перемещения суппорта реализован с помощью серводвигателя, ШВП, муфт. Серводвигатель соединен с ШВП непосредственно с помощью стальных муфт, что значительно повышает точность позиционирования. По сравнению с ременным приводом в процессе эксплуатации не происходит износа и потери точности.

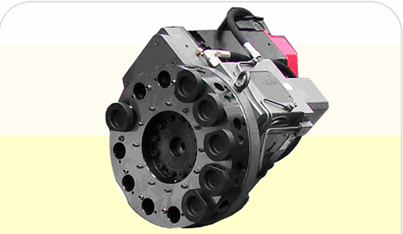

4. Револьверная головка.

Станок комплектуется 12-ти позиционной револьверной головкой производства Италия с сервоприводом чтобы обеспечить высокие технологические характеристики станка и высокую точность обработки. Эта головка позволяет выполнять такие операции обработки как сверление, фрезерование, нарезание резьбы, точение и т.д.

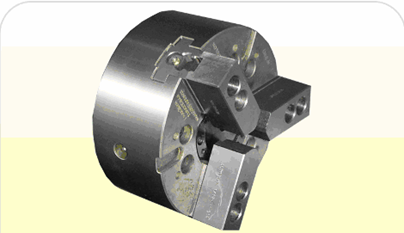

5. Гидравлический патронz.

Станок оборудован гидравлическим патроном 15". Привод патрона осуществляется от гидроцилиндра. Гидроцилиндр перемещает шток в осевом направлении, который приводит в движение кулачки патрона и происходит зажим заготовки.

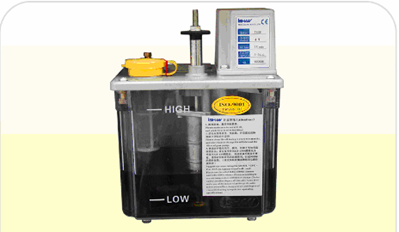

6. Система смазки.

Станок комплектуется системой смазки для вертикальных и горизонтальных направляющих, ШВП и прочих поверхностей скольжения.

• На станке установлена система централизованной импульсной смазки, подающей масло в 10 точек смазки. Эти 10 точек включают в себя ШВП и направляющие.

• Подшипники, на которых установлены ШВП, подшипники шпинделя смазаны специальной смазкой которая нуждается в замене 1 раз в 8 лет.

• Пиноль задней бабки смазывается централизованной системой смазки.
