Токарный станок с приводным инструментом с противошпинделем и осью Y EverX GL200SMY
от
7 990 000 ₽
$104 970
|
¥749 506
-6%
Для уточнения актуальной стоимости оборудования свяжитесь с нами, заполнив форму обратной связи, или позвоните.
Характеристики
Максимальный диаметр обработки, мм
:
260
Максимальная длина обработки, мм
:
400
Торец шпинделя
:
A2-6
Мощность двигателя шпинделя, кВт
:
11/15
Система ЧПУ
:
Fanuc

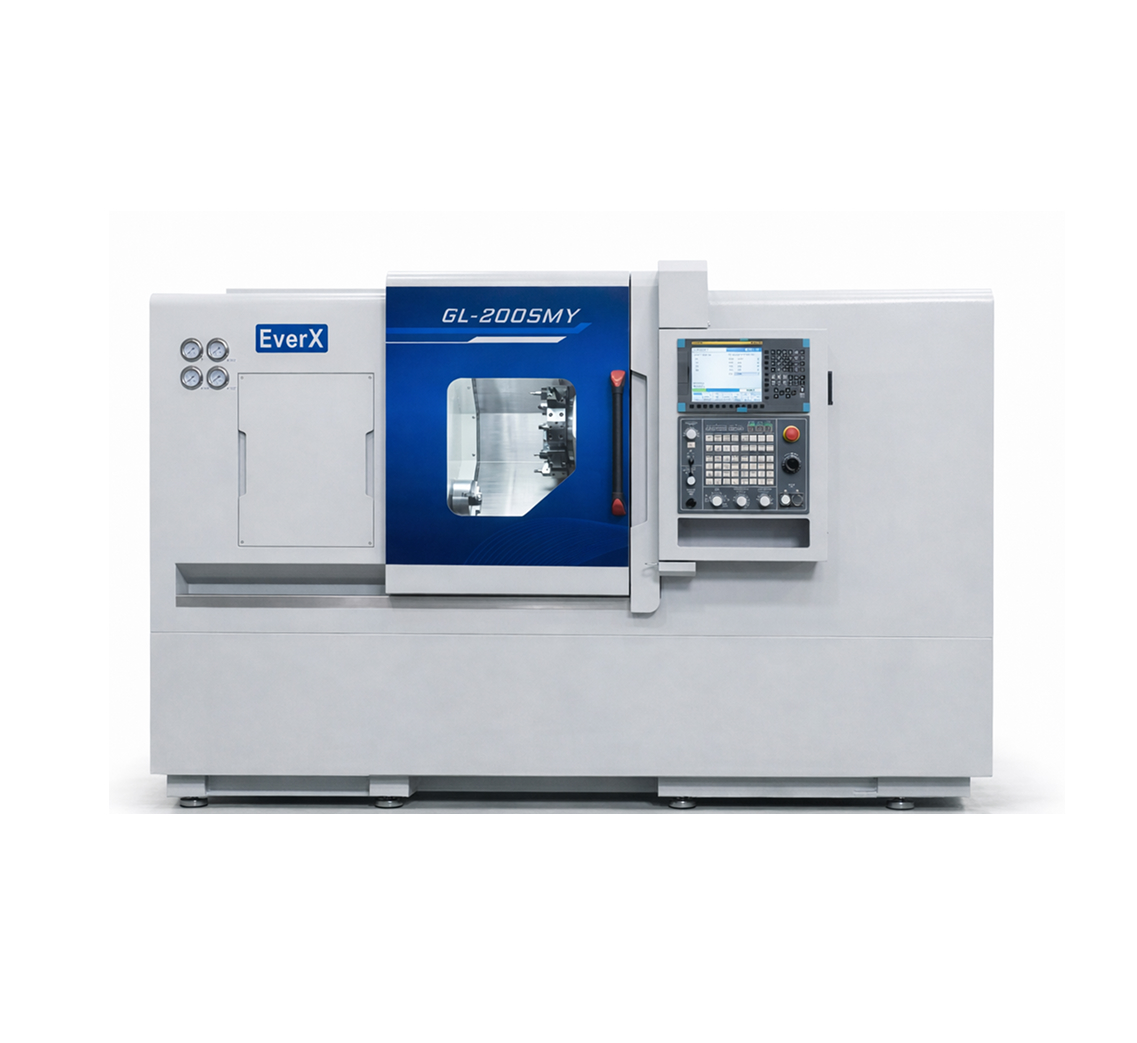

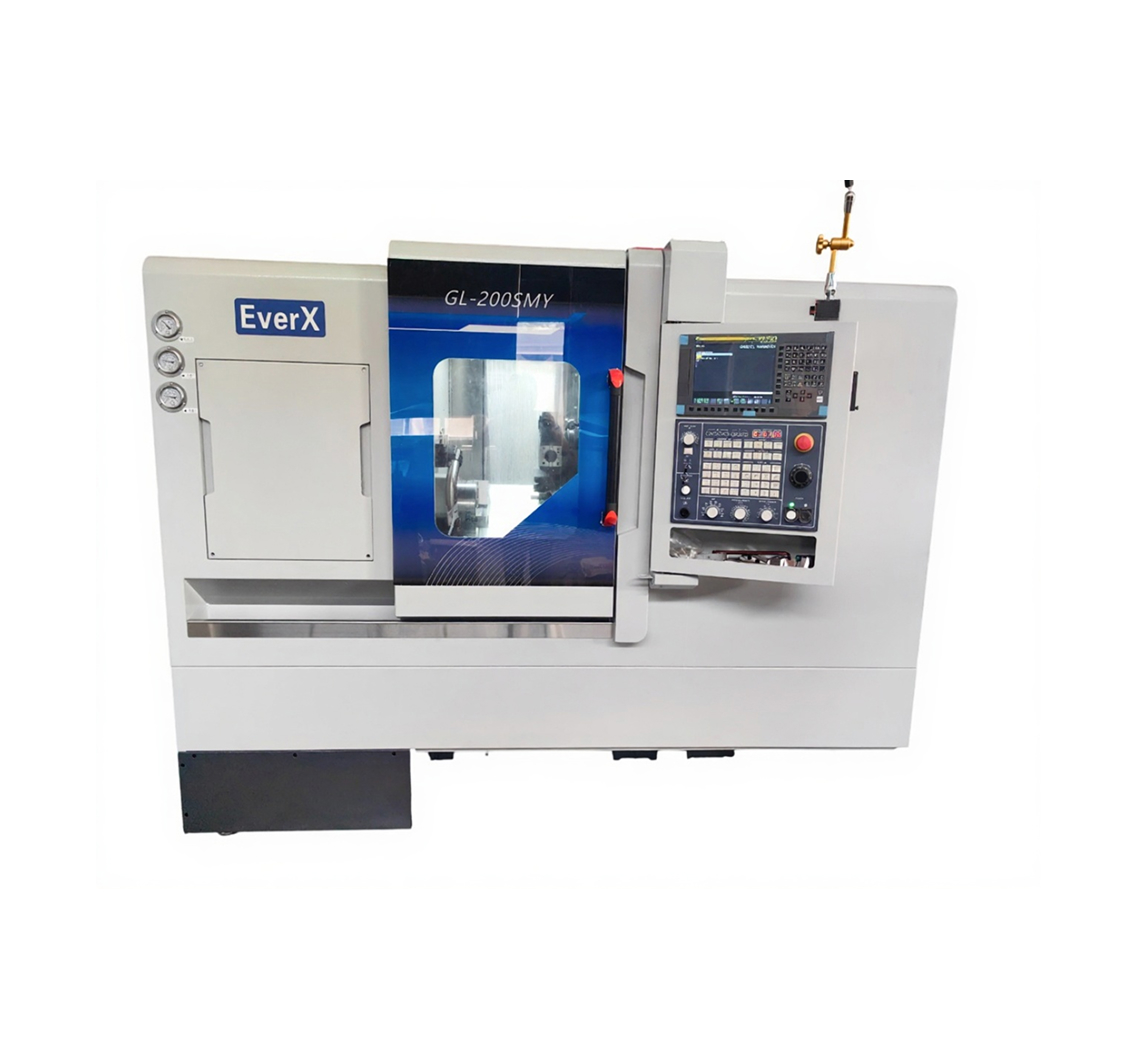

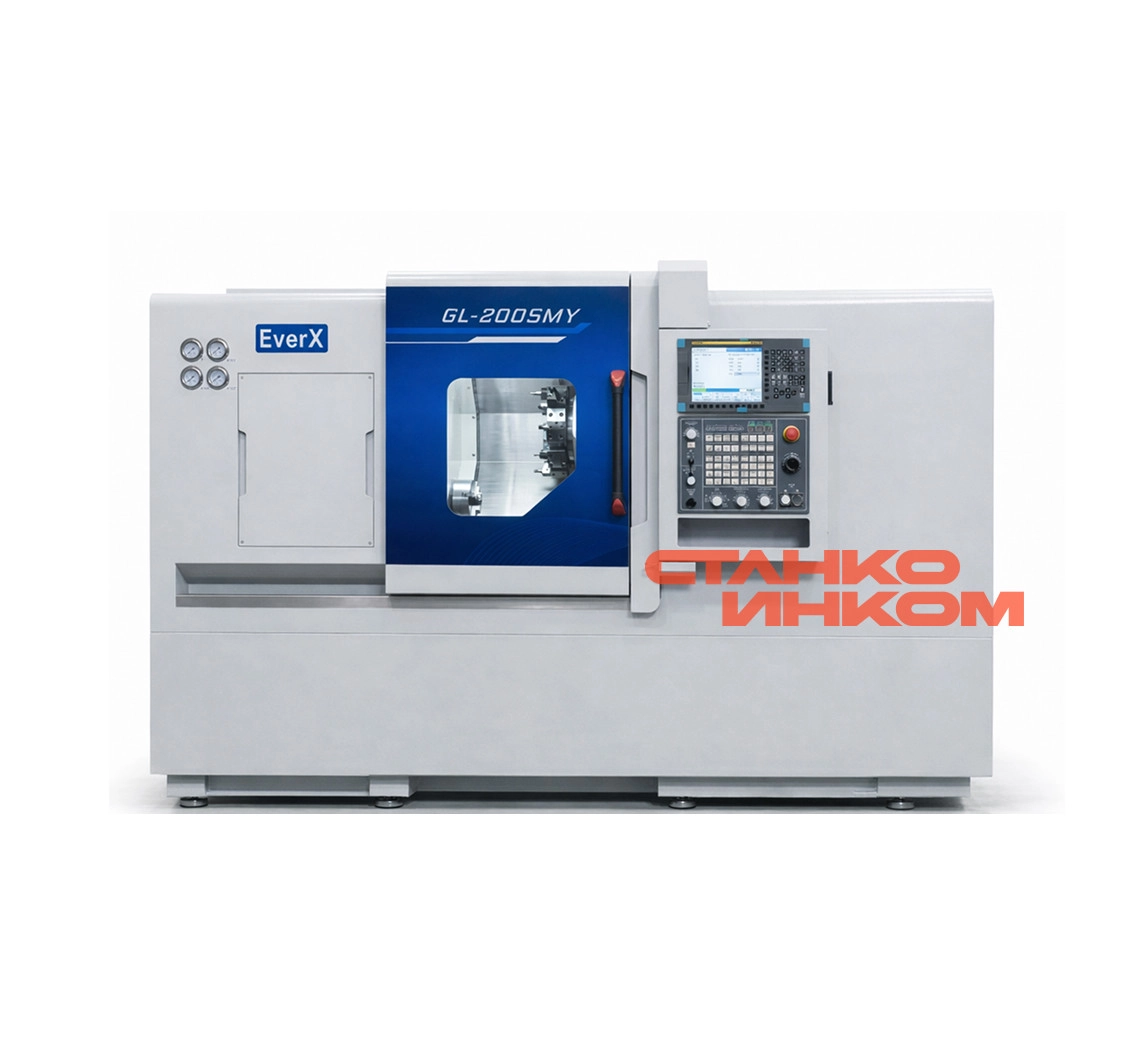

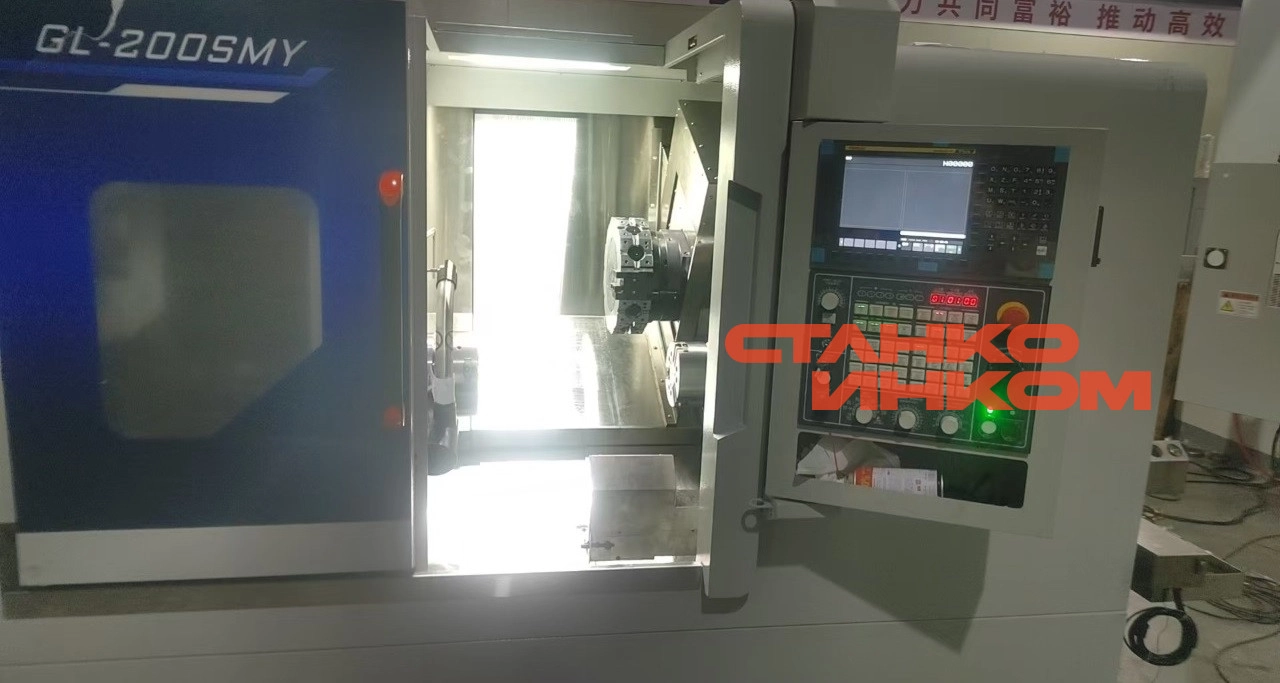

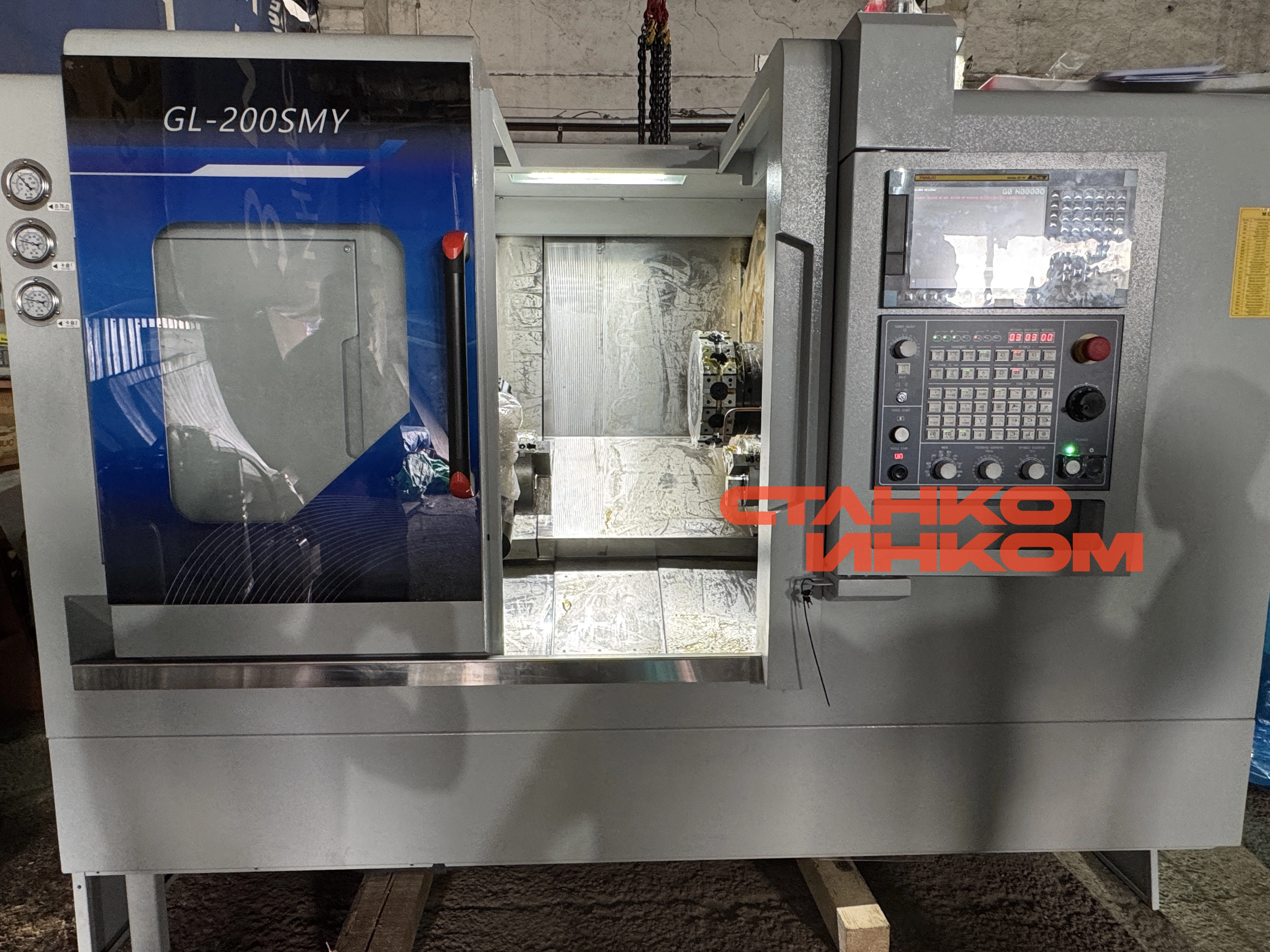

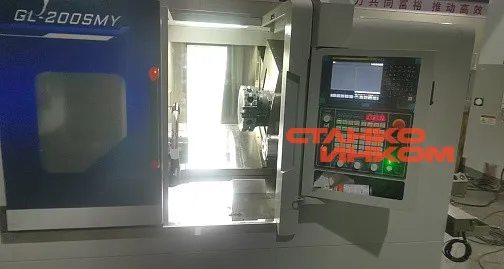

EverX GL200SMY — это многофункциональный токарный станок с ЧПУ с наклонной станиной, предназначенный для полной комплексной обработки сложных деталей. Благодаря наличию противошпинделя и оси Y, станок способен выполнять токарные и фрезерные операции со всех сторон детали без необходимости ручного перебазирования.
Ключевые особенности конфигурации (SMY):

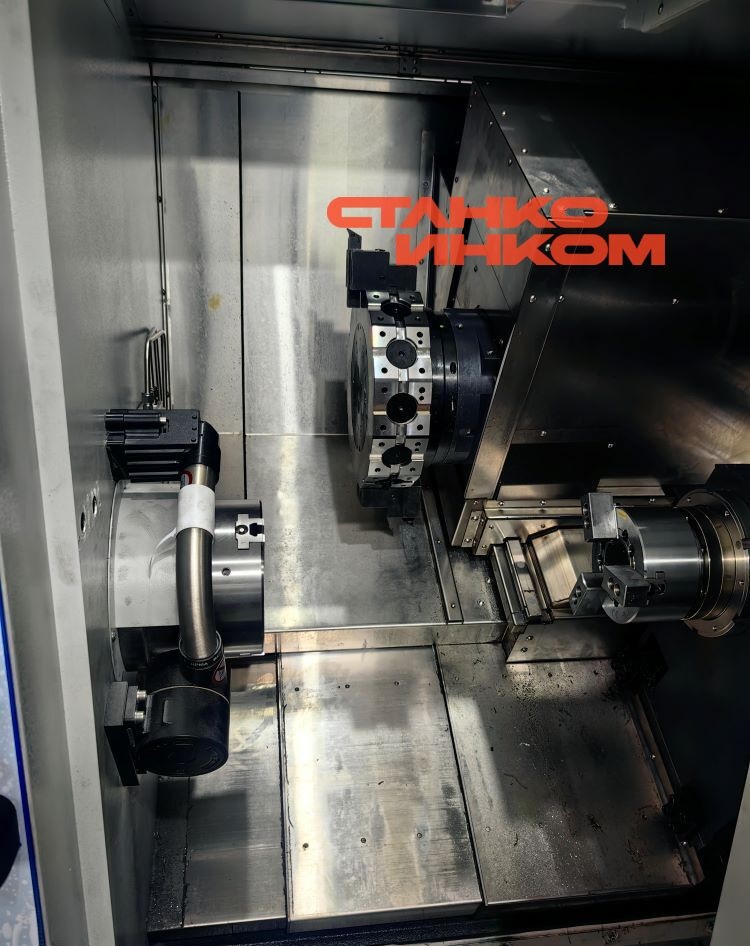

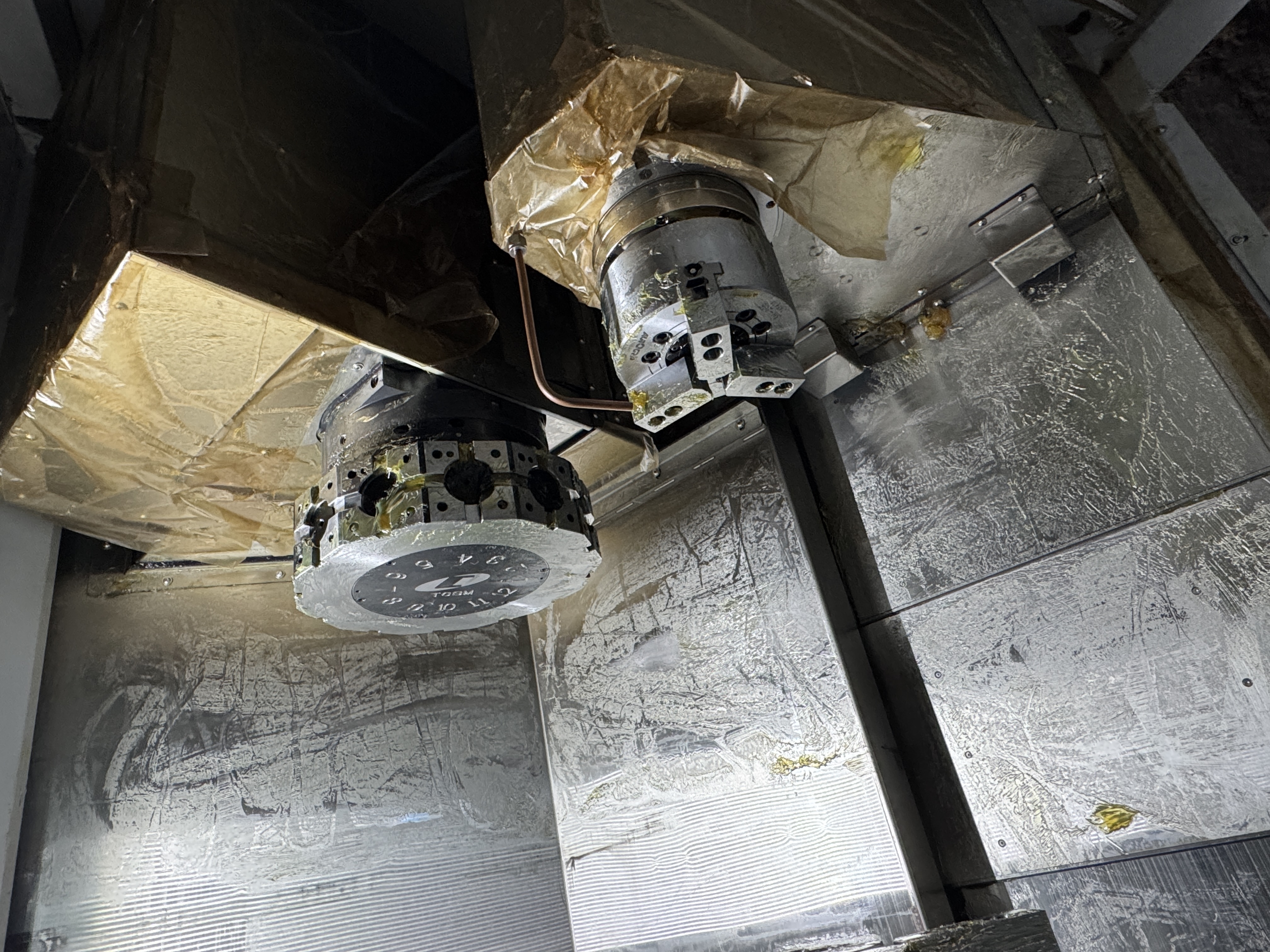

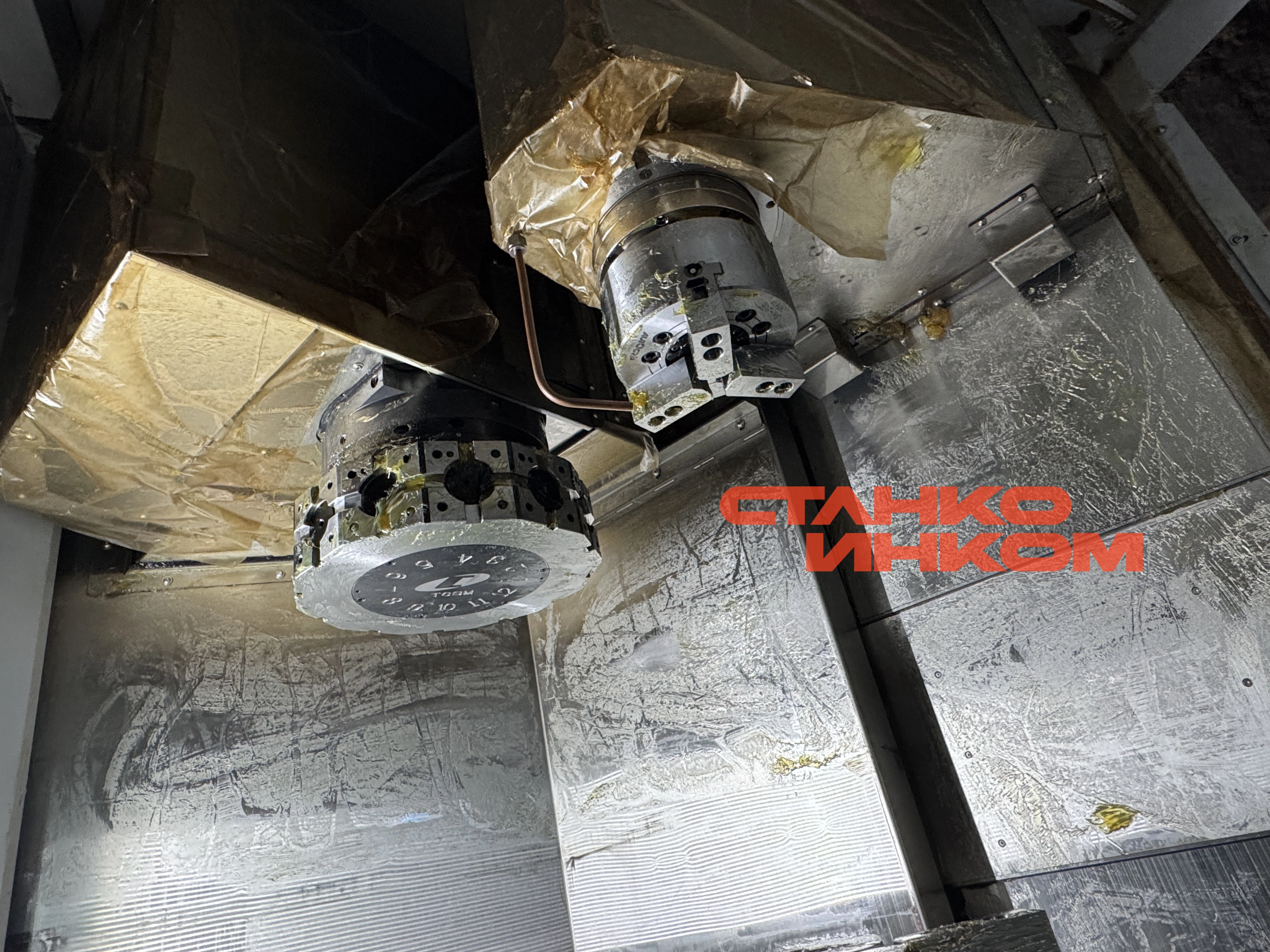

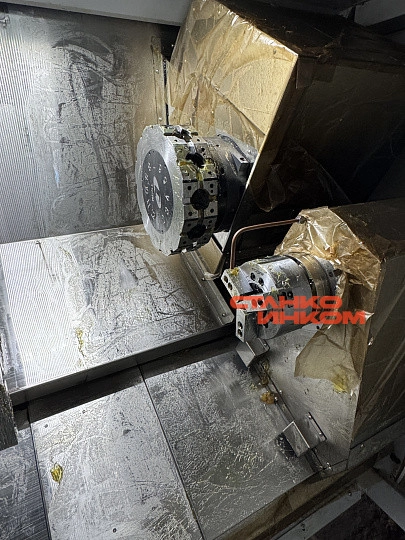

• Противошпиндель: Позволяет автоматически перехватывать деталь из главного шпинделя для обработки тыльной стороны. Это исключает простой и погрешности, связанные с ручной переустановкой заготовки.
• Приводной инструмент: Оснащен револьверной головкой с возможностью установки приводных блоков (фрез, сверл) для выполнения сверлильно-фрезерных работ (радиальных и осевых).
• Ось Y: Обеспечивает перемещение револьверной головы перпендикулярно оси вращения детали. Это критически важно для фрезерования лысок, шпоночных пазов, карманов и отверстий, расположенных не по центру детали, а также для получения сложных контуров.
Ключевые особенности конфигурации (SMY):
• Противошпиндель: Позволяет автоматически перехватывать деталь из главного шпинделя для обработки тыльной стороны. Это исключает простой и погрешности, связанные с ручной переустановкой заготовки.
• Приводной инструмент: Оснащен револьверной головкой с возможностью установки приводных блоков (фрез, сверл) для выполнения сверлильно-фрезерных работ (радиальных и осевых).
• Ось Y: Обеспечивает перемещение револьверной головы перпендикулярно оси вращения детали. Это критически важно для фрезерования лысок, шпоночных пазов, карманов и отверстий, расположенных не по центру детали, а также для получения сложных контуров.
Диапазон обработки
Максимальный диаметр обработки, мм
260
Максимальная длина обработки, мм
400
Макс. диаметр вращения над станиной, мм
560
Макс. диаметр вращения над суппортом, мм
230
Шпиндель
Торец шпинделя
A2-6
Максимальный диаметр отверстия под прутки в шпинделе, мм
52
Размер патрона, дюйм
8
Тип патрона
Гидравлический
Макс. обороты шпинделя, об/мин
4500
Мощность двигателя шпинделя, кВт
11/15

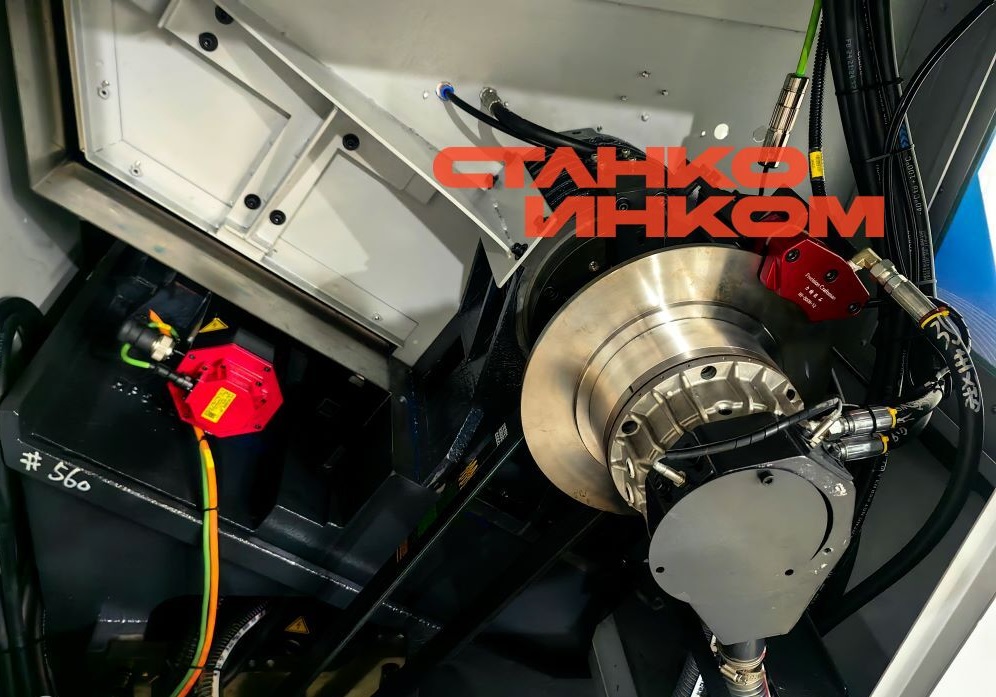

Противошпиндель
Мощность двигателя противошпинделя, кВт
8/11
Диапазон скоростей противошпинделя, об/мин
5000
Размер патрона противошпинделя, дюйм
6
Торец противошпинделя
A2-5
Подачи
Ход по оси X
220
Ход по оси Y
100 (±50)
Ход по оси Z
450
X/Y/Z Скорость быстрых перемещений, м/мин
18/12/18
Скорость перемещения оси X, максимальная, м/мин
18
Скорость перемещения оси Y, максимальная, м/мин
12
Револьверная головка
Тип револьвера
12-позиционный с приводным инструментом (BMT45)
Сечение инструмента/расточной резцедержавки, мм
Ø32
Общие характеристики
Система ЧПУ
Fanuc
Номинальная общая мощность, KVA
40
Скорость вращения приводного инструмента, об/мин
4000
Максимальное квадратное сечение, мм
25*25
Точность повторного позиционирования, мм
±0,004
Повторяемость, мм
±0,003
Вес, кг
4500
Мощность двигателя приводного инструмента
2,7
Мощность главного двигателя (кВт)
11/15
Страна производства
Китай
Габариты (ДхШхВ), мм
3500х1800х1960
Мы ценим ваше время и доверие, поэтому стремимся сделать процесс оплаты максимально удобным и прозрачным. После оформления заказа через наш сайт с вами свяжется менеджер для подтверждения и уточнения заказа.
Возможные способы оплаты:- наличными
- банковским переводом;
- предоплата;
- лизинг от партнеров;
- кредит от партнеров.
После подтверждения заказа мы отправим вам счёт на оплату. В нём будут указаны все необходимые реквизиты для оплаты. Вы можете оплатить заказ в течение 3 дней после получения счёта.
Если у вас возникли вопросы или проблемы с оплатой, пожалуйста, свяжитесь с нами по телефону или электронной почте. Мы постараемся помочь вам как можно скорее.
Наша компания предлагает несколько вариантов доставки:
- Доставка по Пермскому краю;
- Доставка по России и СНГ;
- Самовывоз.
На все оборудование, поставляемое группой компаний Станкоинком, устанавливается гарантийный срок. В общем случае гарантийный срок составляет 12 месяцев, если другое не указано заводом-изготовителем.
При приобретении оборудования оформляется гарантийный талон, в котором указаны условия гарантии и гарантийный срок.
Подробнее о гарантии
Стандартная комплектация:
1. Система ЧПУ Fanuc 0i TF (3B)
2. Manual Guide
3. Серводвигатель главного шпинделя (Fanuc)

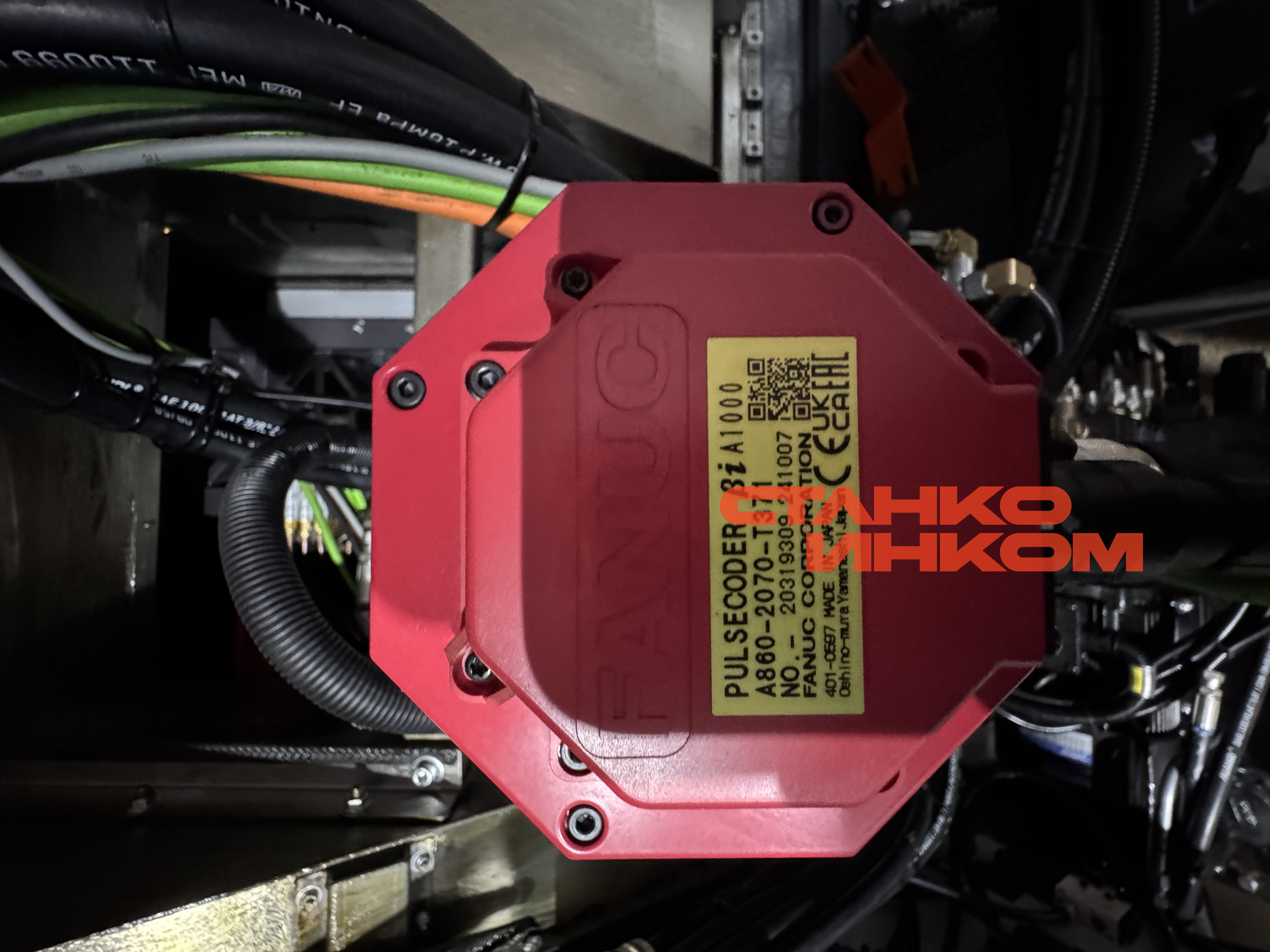

4. Серводвигатели по осям (Fanuc)
5. Противошпиндель

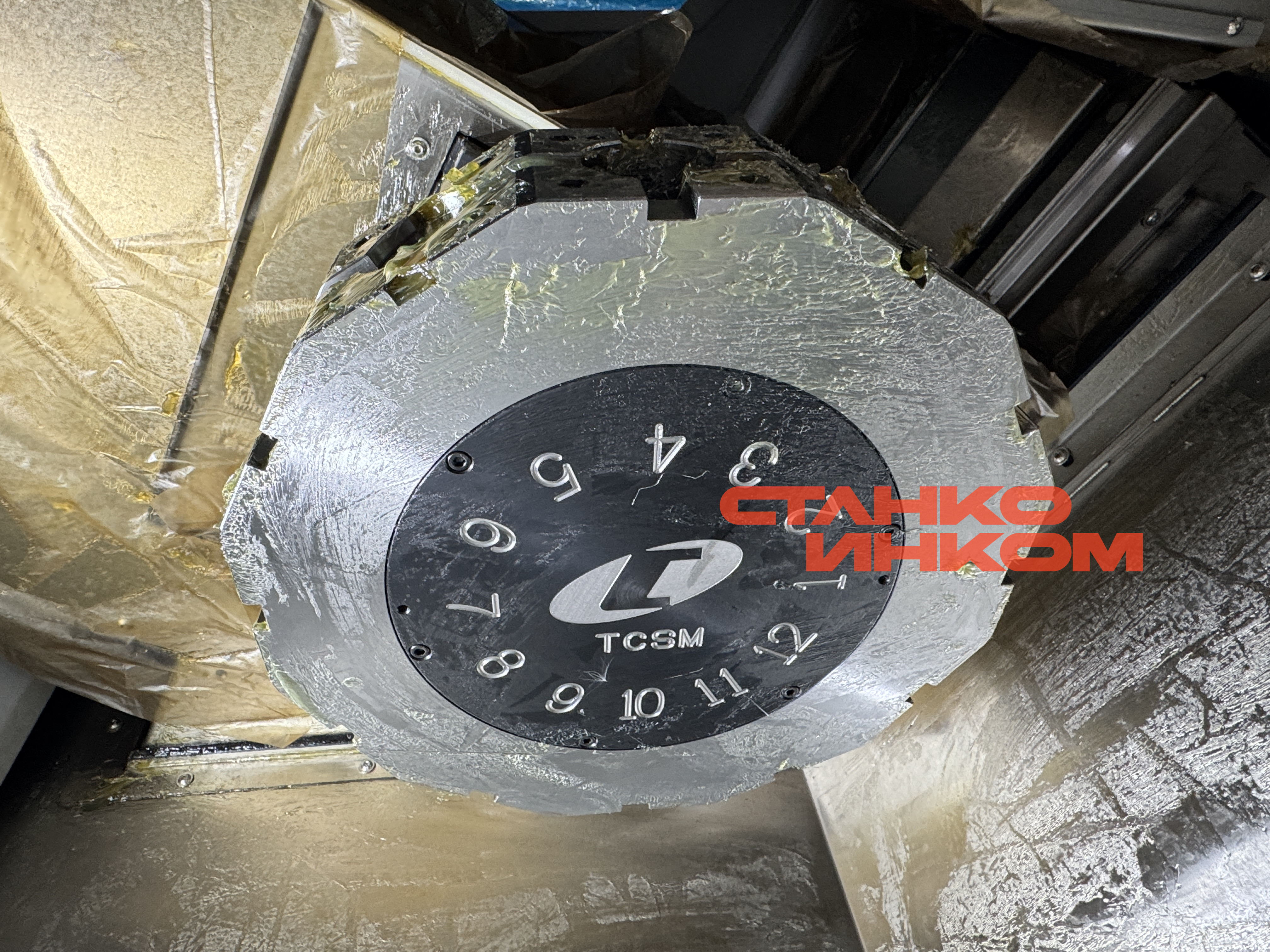

6. Приводная револьверная голова на 12 позиций (Тайвань)
7. Теплообменник

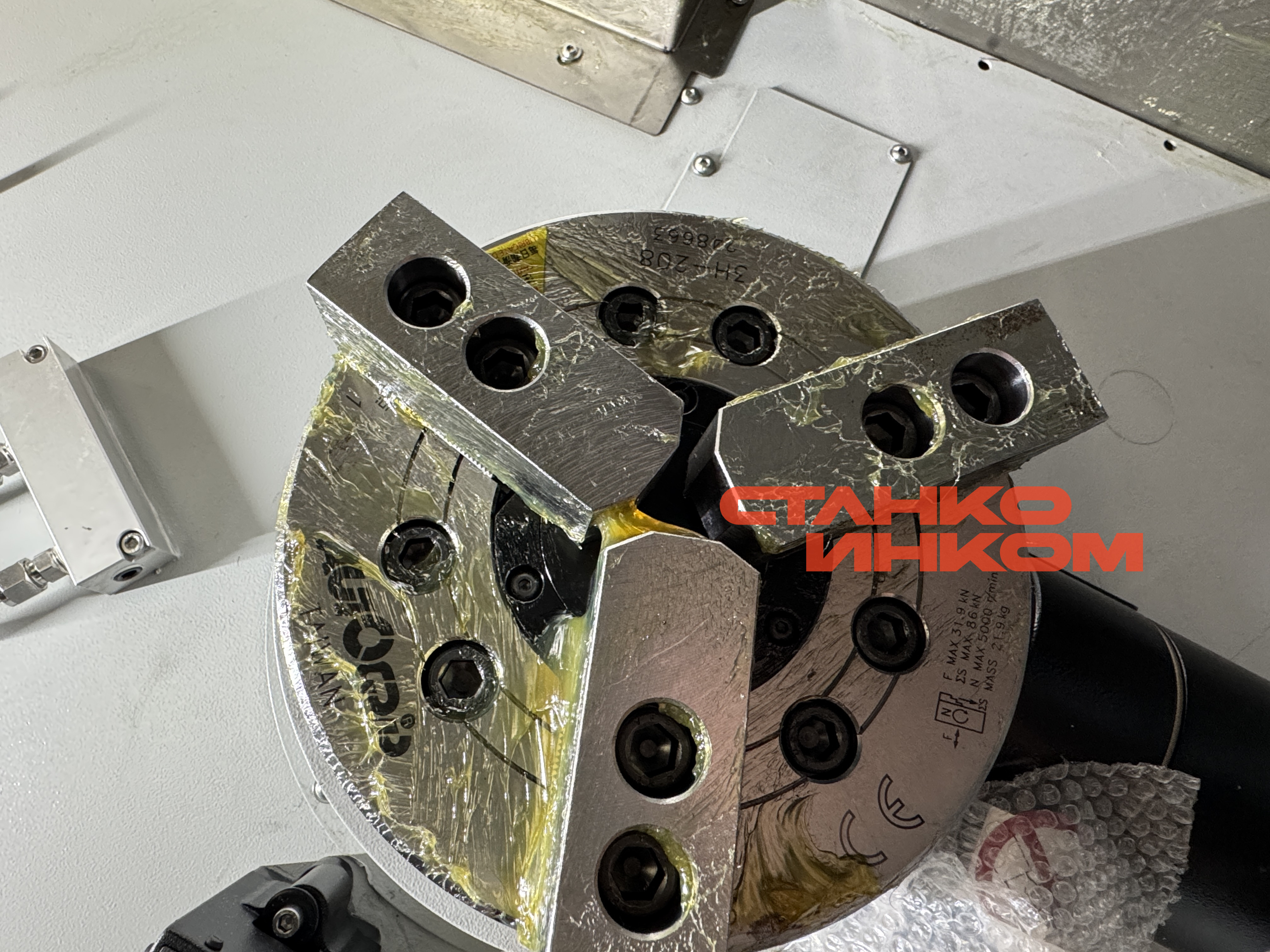

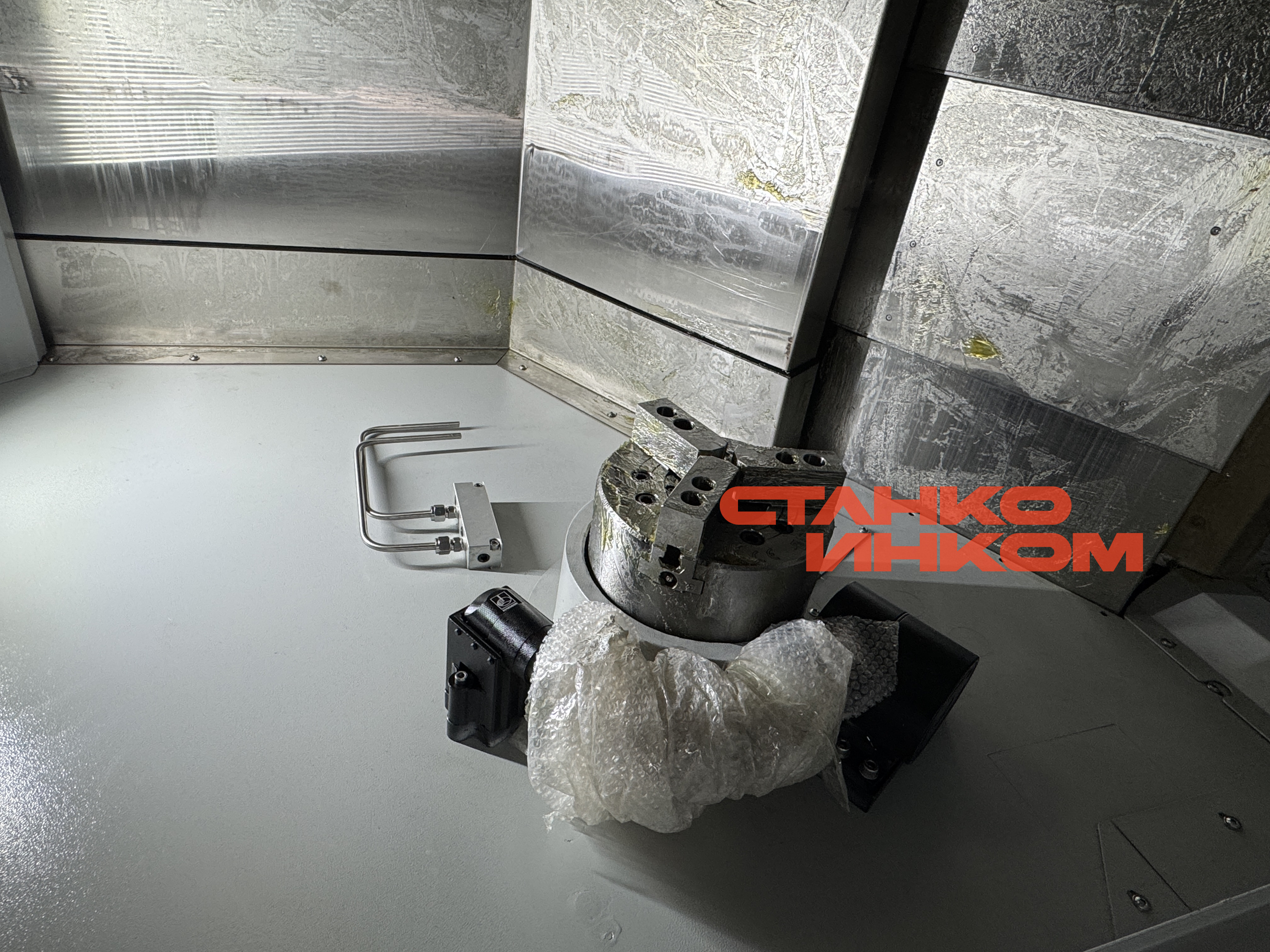

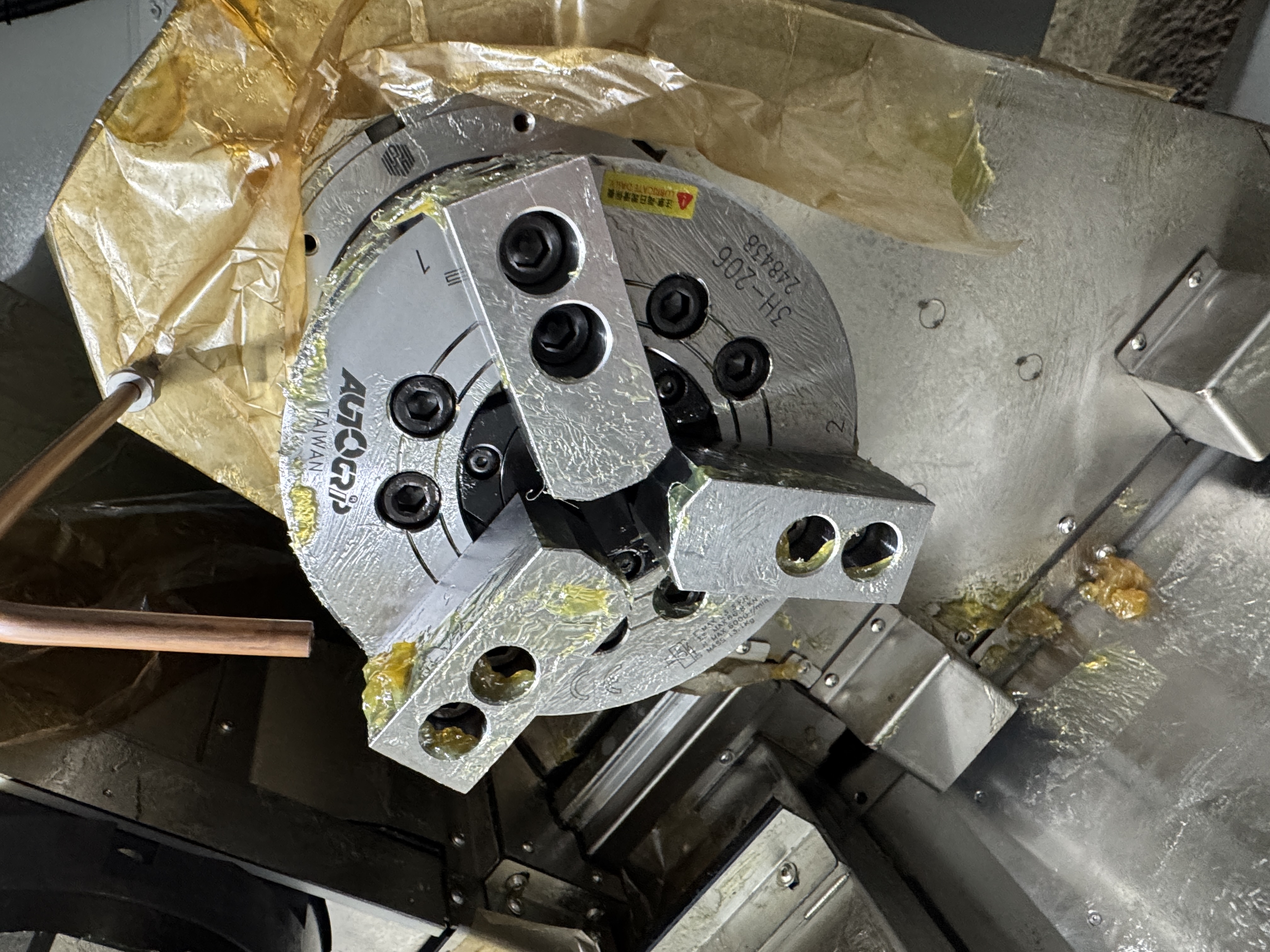

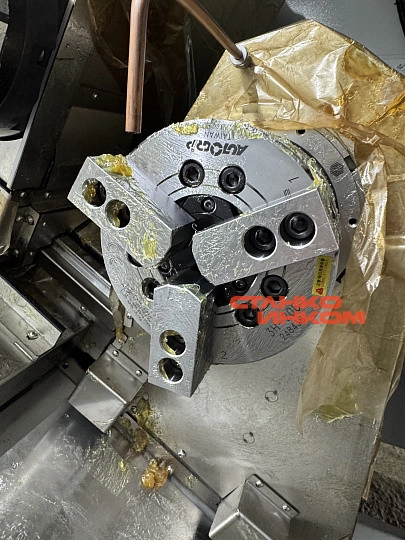

8. Гидравлический 3-кулачковый патрон главного шпинделя 8”
9. Гидравлический 3-кулачковый патрон противошпинделя 6”
10. Гидростанция (Тайвань)
11. Линейные направляющие (THK/PMI, Тайвань/Япония)
12. Шарико-винтовая передача (THK/PMI, Тайвань/Япония)
13. Автоматическая система смазки
14. Рабочая лампа
15. Система подачи СОЖ с давлением 10 бар
16. Опоры для установки станка
17. Корпус полностью закрытого типа
18. Мягкие кулачки (в патроне)
19. Каленные кулачки – 2 комп
20. Конвейер удаления стружки с баком
21. Пистолет СОЖ
22. Пистолет подачи воздуха
23. Набор ключей и инструмента
24. Техническая документация
25. Расточной блок – 3 шт
26. Торцевой блок – 1шт
27. Токарный блок внешней обработки – 2 шт
28. Радиальный приводной блок – 1 шт
29. Осевой приводной блок – 1шт.
30. Сепаратор СОЖ
31. Система измерения инструмента Renishaw
32. Уловитель деталей
33. Подготовка для подключения барфидера
