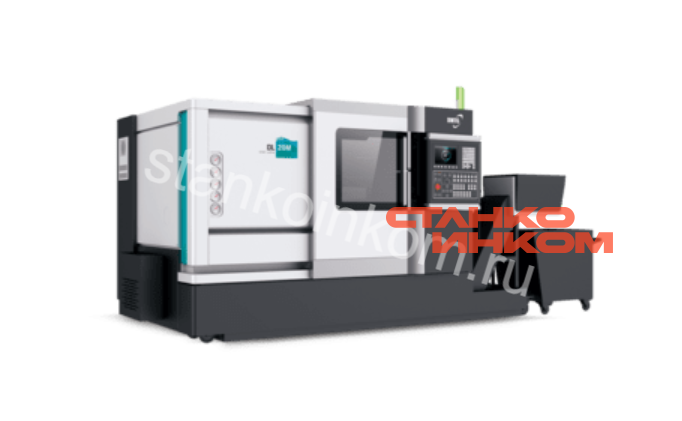

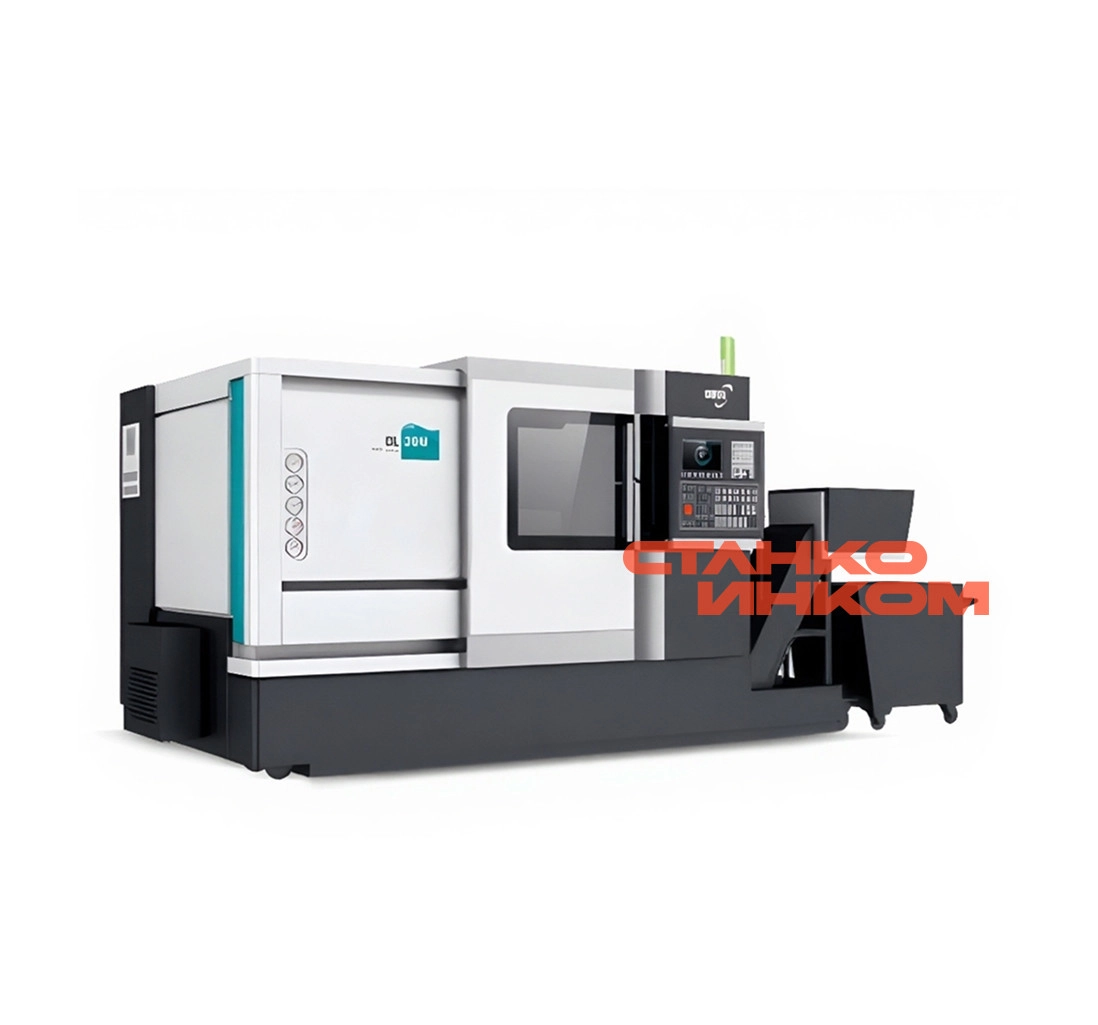

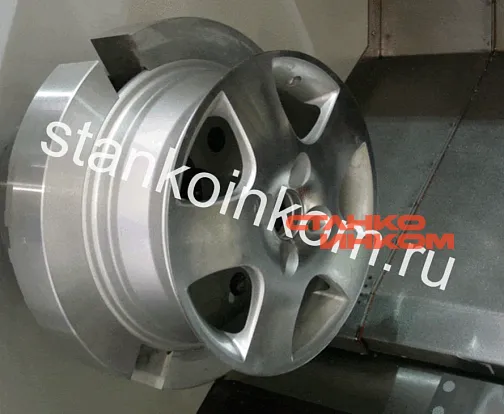

Токарный станок с наклонной станиной DMTG DL32M

Назначение

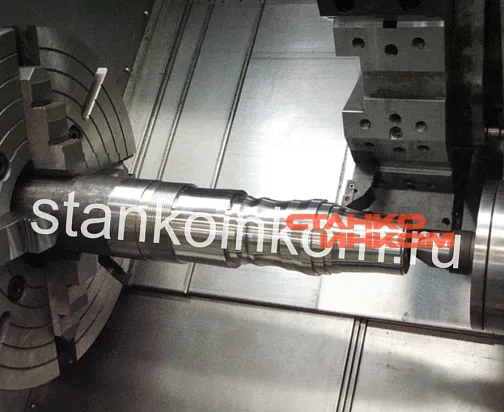

Токарные станки с ЧПУ серии DL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. При наличии приводного инструмента можно производить следующие операции: фрезерование, гравирование, маркировку и т. д.

Отличительные особенности

• Высокие показатели по точности, повторяемости и производительности.
• В основе конструкции станка лежит массивная цельнолитая наклонная станина. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
• На станках серии DL применяются разные направляющие, в зависимости от модели: скольжения и качения. Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения. Направляющие скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припус и для труднообрабатываемых материалов.
• Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.
• При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK.
• Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

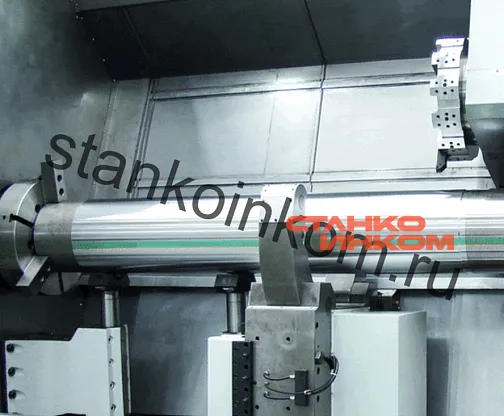

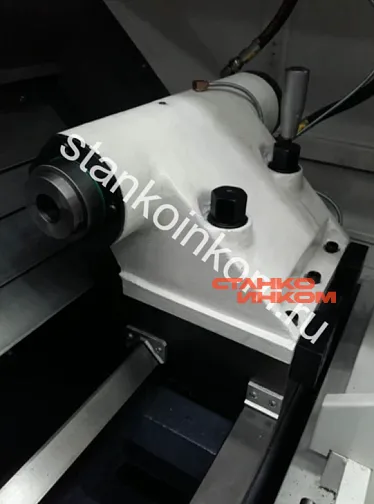

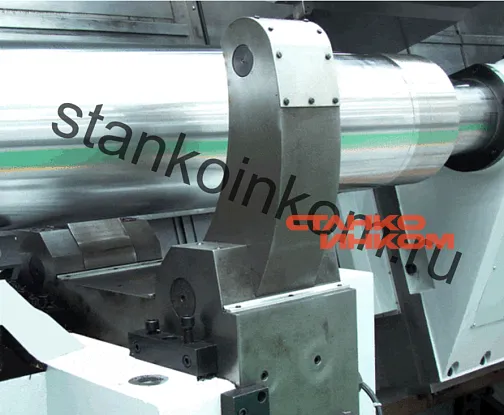

Задняя бабка перемещается в рабочей зоне по прямоугольным направляющим вручную, имеется возможность механического зацепления с суппортом оси Х. При зацеплении задняя бабка будет перемещаться механизированно вдоль оси Z до места зажима для обработки конкретной детали. Гидравлическое перемещение пиноли программируется системой ЧПУ. Давление и проток масла в гидросистеме отдельно регулируются – на гидростанцию, патрон, заднюю бабку, резцедержку.

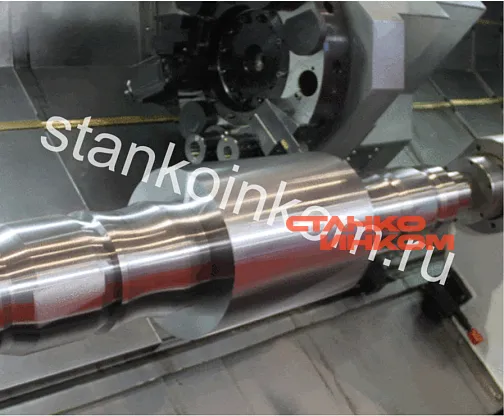

Револьверная голова 12 позиционная находиться в верхней части рабочей зоны, что даёт удобный доступ в зону резания для загрузки детали, как сверху – кран балкой, так и спереди – в ручную или при помощи какого либо приспособления. Револьверный диск производства Тайваня на 12 инструментов с хвостовиком 32х25 мм имеет возможность торцевого крепления расточных блоков для расточного и сверлильного инструмента (вращение происходит заготовкой) – обработка центровых отверстий.

Станок DL32M оснащен автоматической станцией централизованной смазки на 2 литра, которая смазывает в автоматическом режиме без участия человека все подвижные части станка.

Транспортер пластинчатого типа – независимый, т.е. при обслуживании может полностью выкатываться из под станка. Устанавливается на бак СОЖ для реализации стока из зоны резания.

Кабинетная защита обеспечивает полную безопасность рабочего процесса и максимальной экономии СОЖ.

Область применения

Современные высокопроизводительные токарные обрабатывающие центры серий DL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

Конструктивные особенности

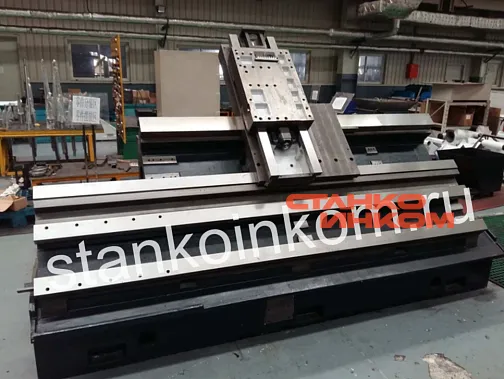

Станина

Цельнолитая наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, повышенную жесткость, гашение вибраций и точность при обработке. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Усиленная конструкция шпинделя

Усиленный жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках увеличенного диаметра фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

Револьверная головка

В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3с.Опционально устанавливается 12-ти позиционная револьверная инструментальная головка типа VDI с приводным инструментом фирмы SAUTER, DUPLOMATIC или BARUFFALDI

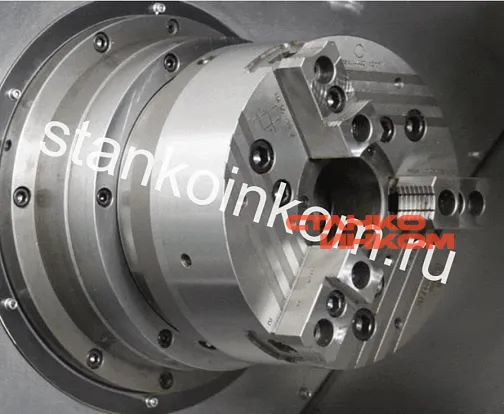

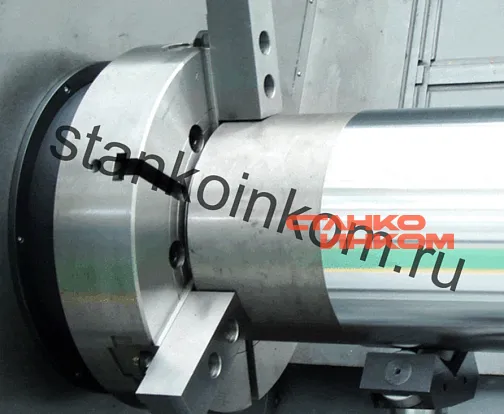

Гидравлический патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

Направляющие скольжения

Применяются при тяжелых режимах обработки с большими припус и для труднообрабатываемых материалов (чугун, закаленная сталь, титан и др.).

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.К каждой гайке ШВП подведена трубка импульсной смазки.
