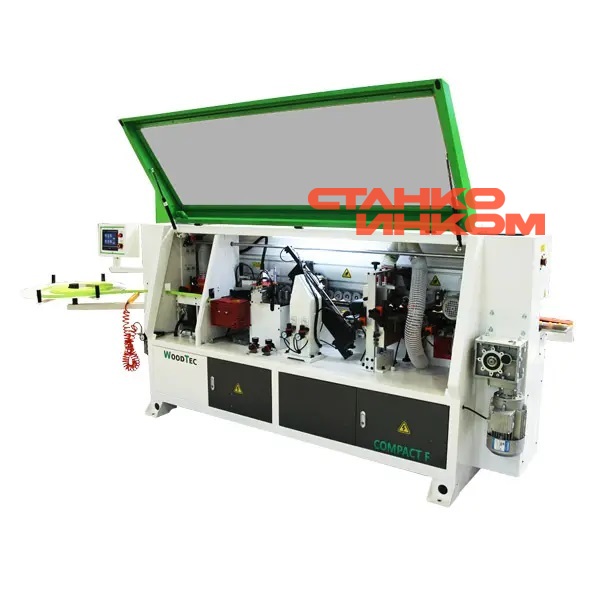

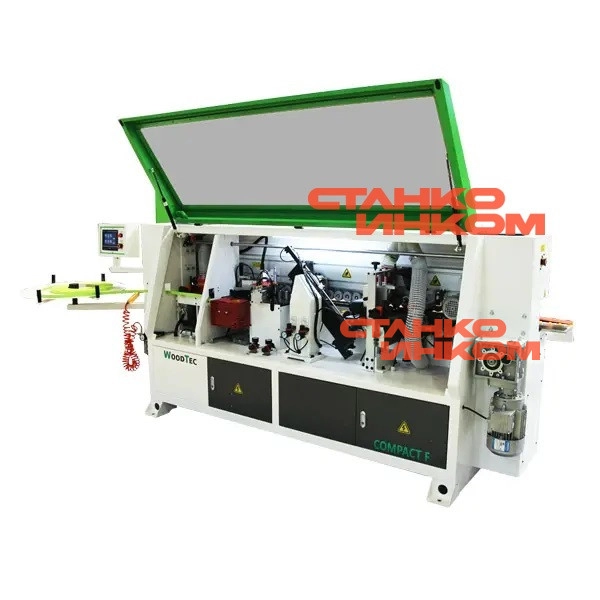

Станок для облицовывания кромок WoodTec Compact F

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кром АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМА ОБРАБОТКИ:

Предварительное фрезерование	Торцовка	Фрезерование свесов	Циклевка плоская	Полировка

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Узел предварительного фрезерования оснащен алмазными фрезами
• Скорость подачи 12,5 м/мин;
• Подогрев направляющей линейки;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Регулировка количества наносимого клея;
• Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
• Торцовочный узел для обрезки переднего и заднего свесов пилой;
• Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
• Циклевка плоская;
• Полировальный узел 2 х 0,18 кВт 1400 об/мин;
• Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
• Магазин подачи рулонного кромочного материала;
• Пульт управления на передней панели станка;
• Поддерживающий суппорт для габаритных заготовок;
• Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

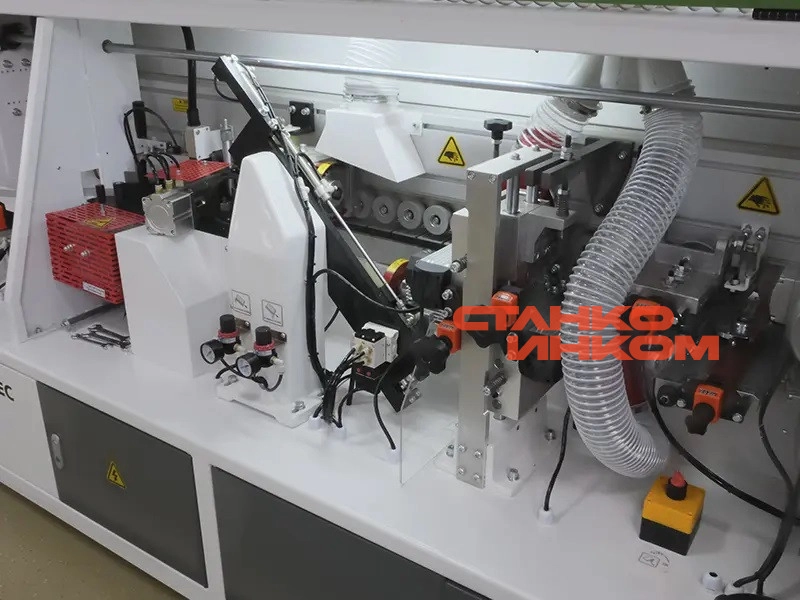

	Узел предварительного фрезерования Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 2,2 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм. Оснащается инструментом: 2 алмазные фрезы, высота фрез = 42 мм
	Клеевой узел Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея. Аккуратный клеевой шов. Не требуется регулировка на толщину материала.
	Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт Две пилы Ø80 х Ø22, Z = 20 Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз; простая схема пневматики; призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
	Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность. Оснащены счетчи точной настройки на разную толщину кромки. Фрезы целиковые 6 ножей Ø75; Z = 4; R2.
	Узел плоской цикли Узел финишной обработки кромки предназначен для удаления излишков клея на клеевом соединении. Узел оснащен копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали.
	Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений. Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.

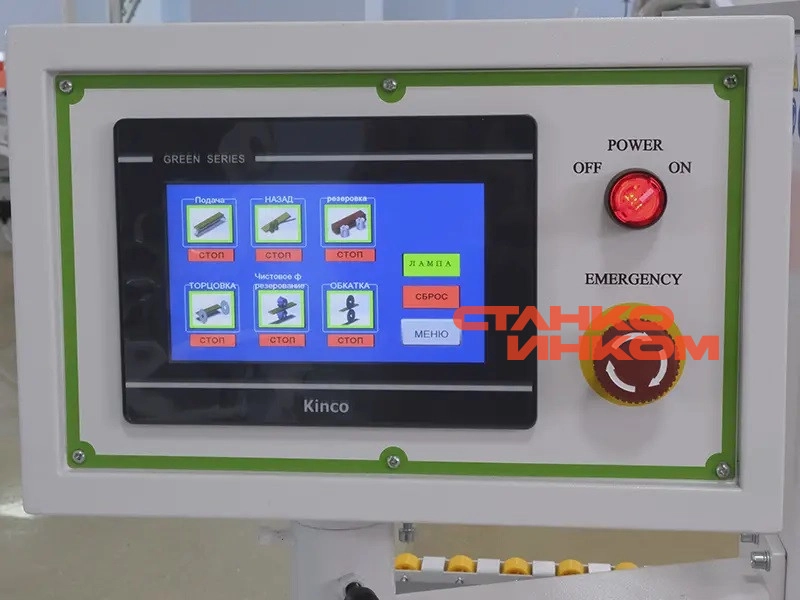

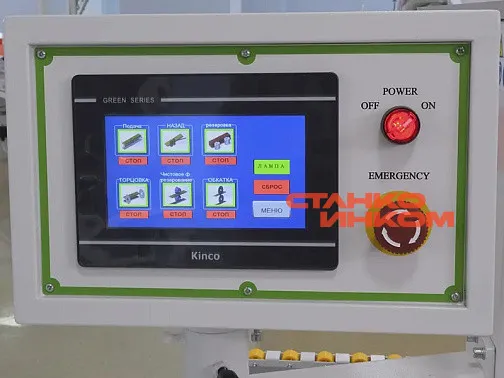

	Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Система показывает кол-во используемой кромки (счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
