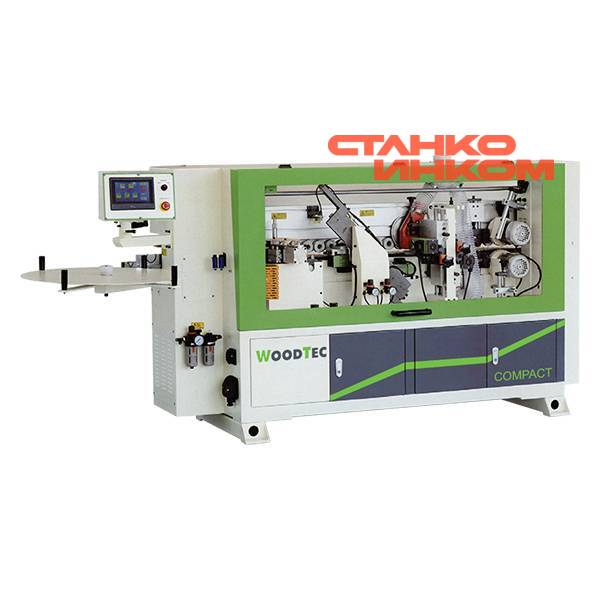

Станок для облицовывания кромок WoodTec Compact

Клеевой узел

• Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала.
• Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
• Не требуется регулировка на толщину материала.

Торцовочный агрегат

• Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт. Две пилы Ø80 х Ø22, Z = 20
• Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

• простое линейное движение двух пил вверх-вниз;
• простая схема пневматики;
• призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.

Узел фрезерный снятия свесов

• Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
• Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
• Оснащены счетчи точной настройки на разную толщину кромки.
• Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

Узел плоской цикли

• Узел финишной обработки кромки предназначен для удаления излишков клея на клеевом соединении.
• Узел оснащен копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали.

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

• Блеск обработанной поверхности, очищает от загрязнений.
• Восстанавливает цвет после циклевочного узла.
• Формирует микро радиус у тонкой кромки (притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
