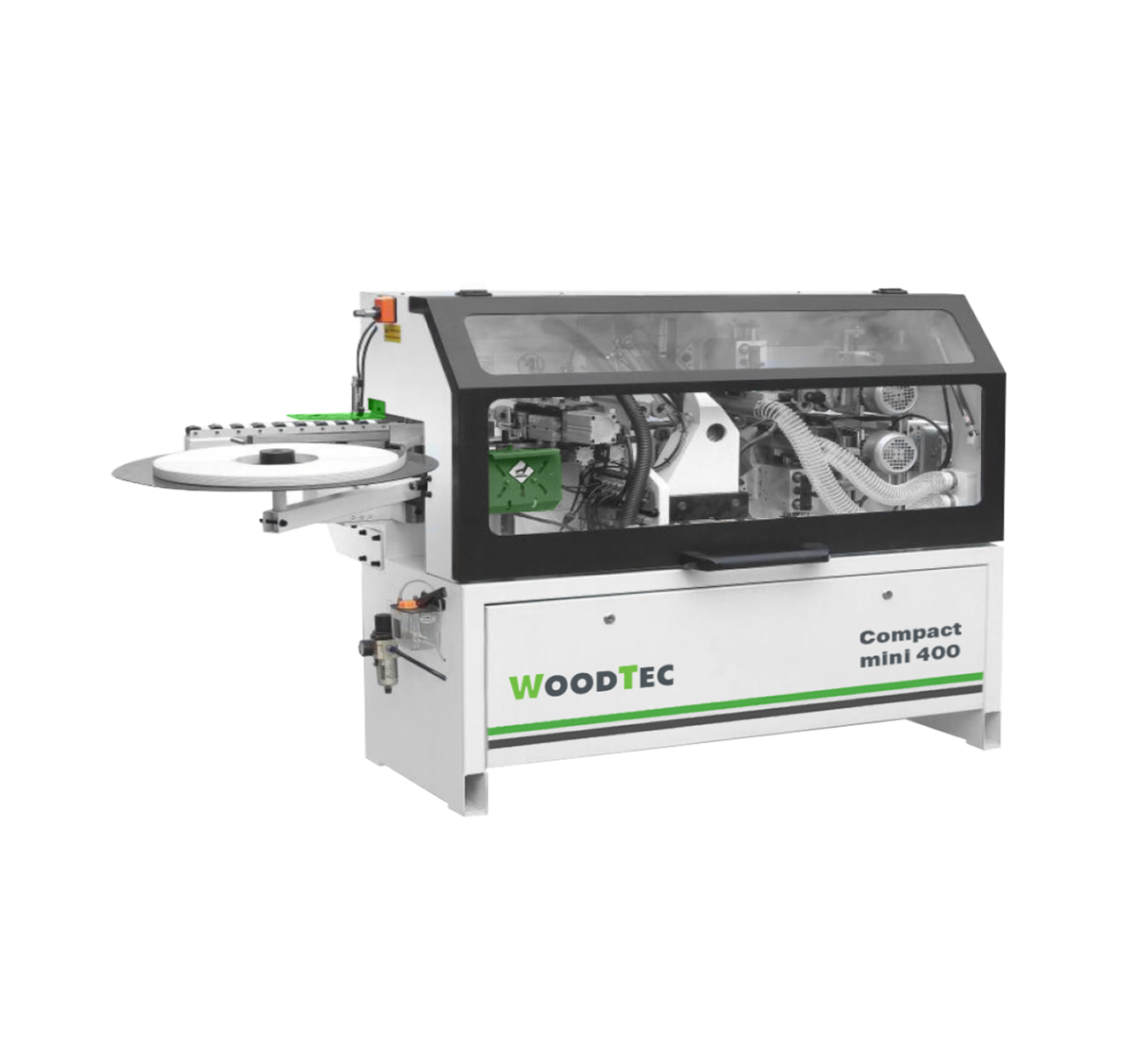

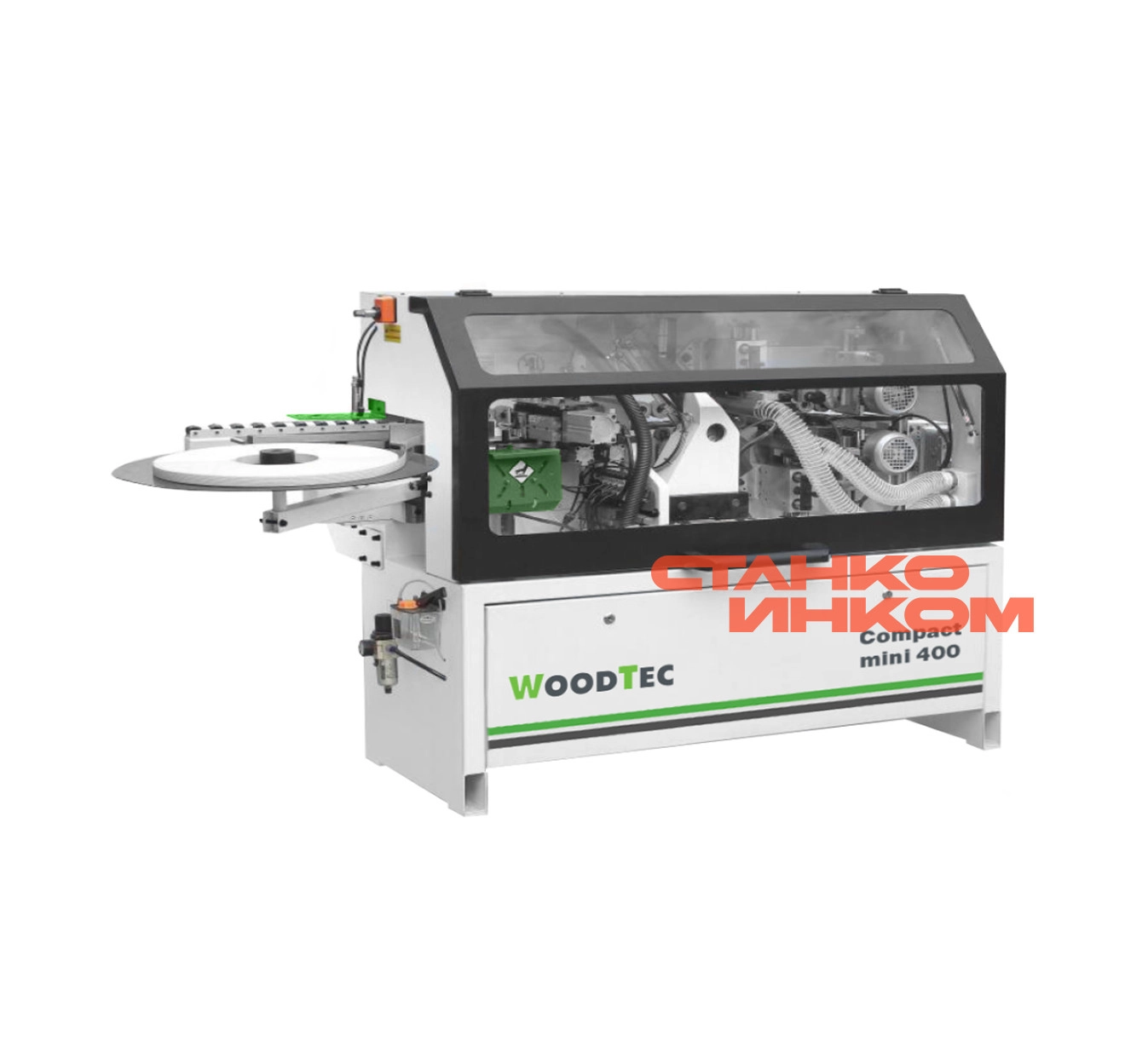

Станок для облицовывания кромок WoodTec Compact mini 400
СХЕМЫ ОБРАБОТКИ
|

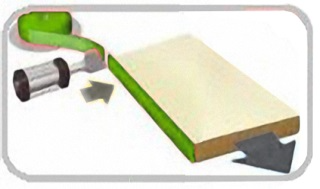

1. Подача кромки |
2. Клеевой узел |

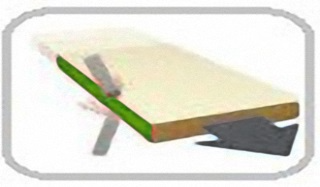

3. Гильотина |
4. Пресс группа |
|
|
|
|
|
|
5. Узел торцовки |
6. фрезерования свесов |
7. Узел радиусной циклевки |
8. Полировальный узел |
|
|
|
|
|
НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками
АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Скорость подачи 10 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ
или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
- Циклевка радиусная;
- Полировка;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха;
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|
КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея Аккуратный клеевой шов. Не требуется регулировка на толщину материала. |
 |

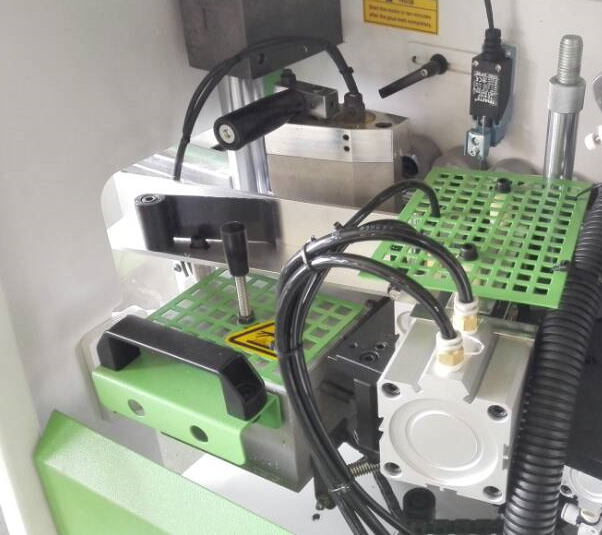

ТОРЦОВОЧНЫЙ АГРЕГАТ Промышленный двигатель (12000 об/мин), 0,22кВт Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: - простое линейное движение двух пил вверх-вниз; - простая схема пневматики; - призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие. |
|
|

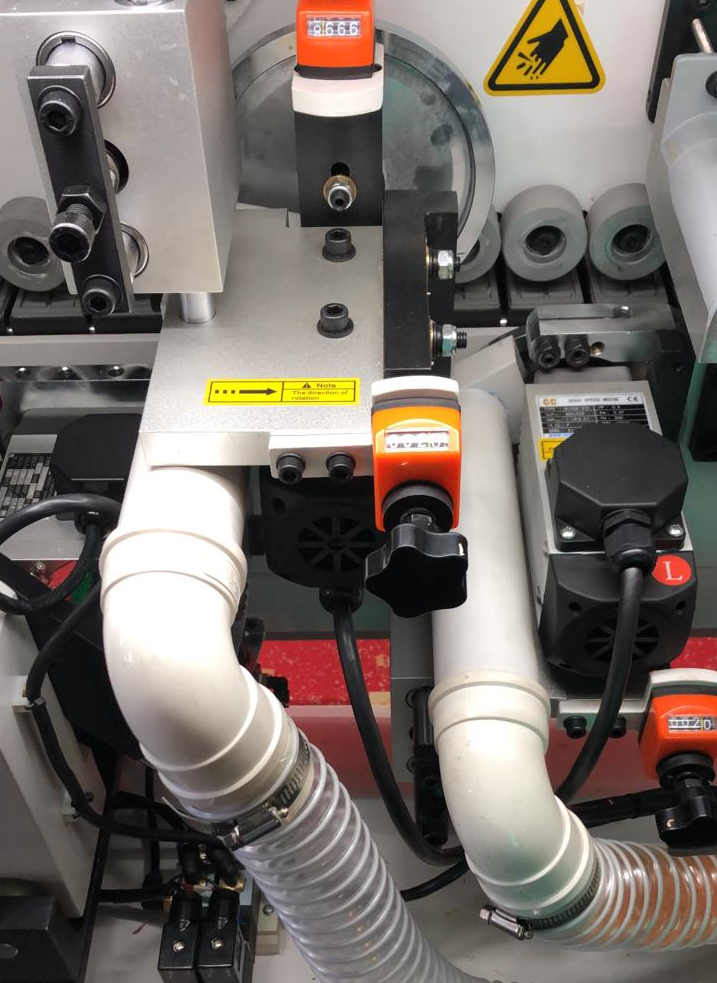

УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ
Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.
Вертикальные копиры круглые большого диаметра: - осуществляют плавный заход на деталь; - исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
|
|
|

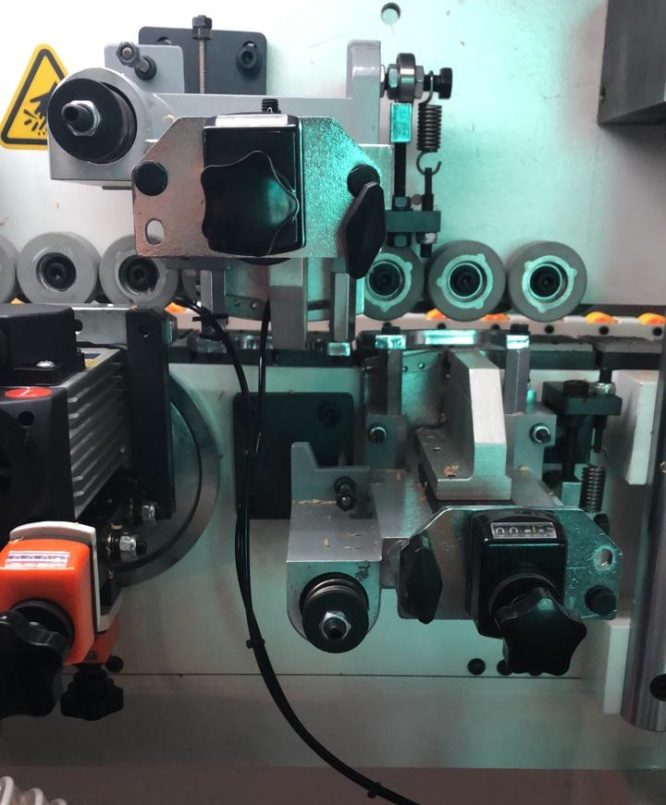

УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. |
|
|
ПОЛИРОВКА
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности, - Очищает от загрязнений. - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки (притупляет острый край).
- Полирующий агрегат два двигателя, два полирующих диска, - частота вращения 1400 об/мин 2х0,18кВт. |
|
|

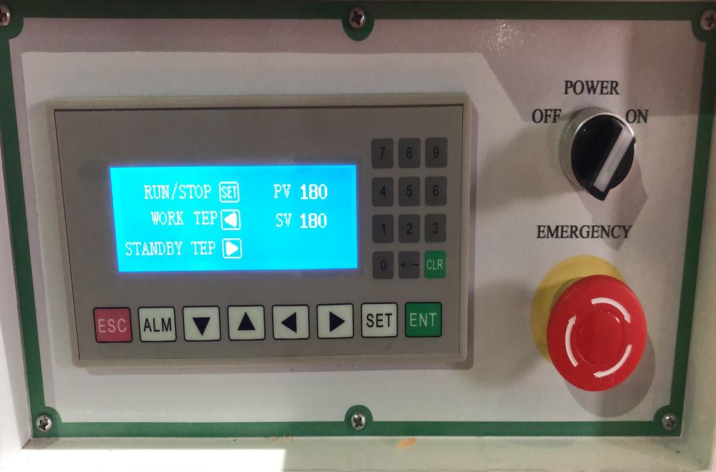

ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
|
|
|
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной |
|
|

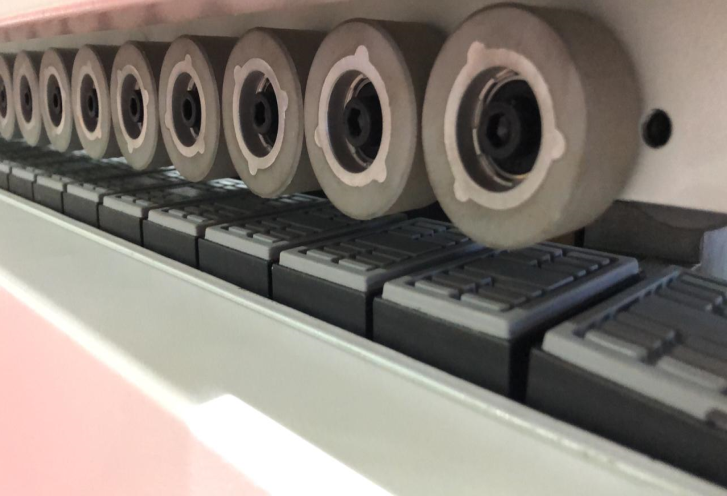

КОНВЕЙЕР
Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.
|
|
|

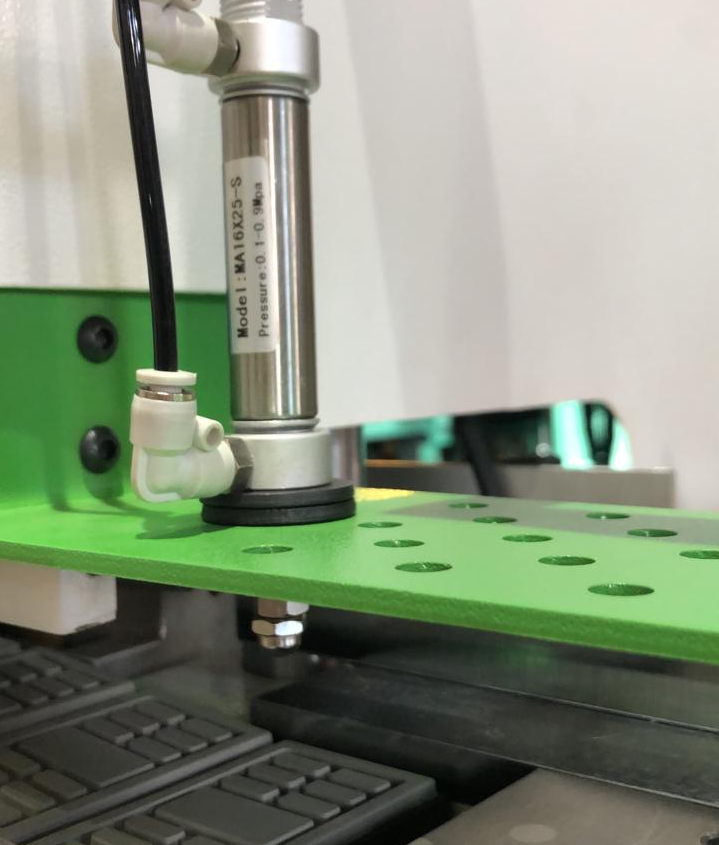

ПНЕВМОШТОК
Предназначен для ограничения преждевременной подачи заготовки в зону обработки.
|
